Cooper&Hunter CH-FDH045K2 - unitate hidronică de plafon pentru capacitate intermediară
Cooper&Hunter CH-FDH045K2 se integrează în proiecte unde terminalul trebuie să fie invizibil, dar accesibil pentru întreținere. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 4.40 kW la răcire, 6.80 kW la încălzire și un debit de aer de 850/640/425 m³/h, modelul poate fi analizat pentru zone de lucru, camere ample și aplicații comerciale compacte. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.

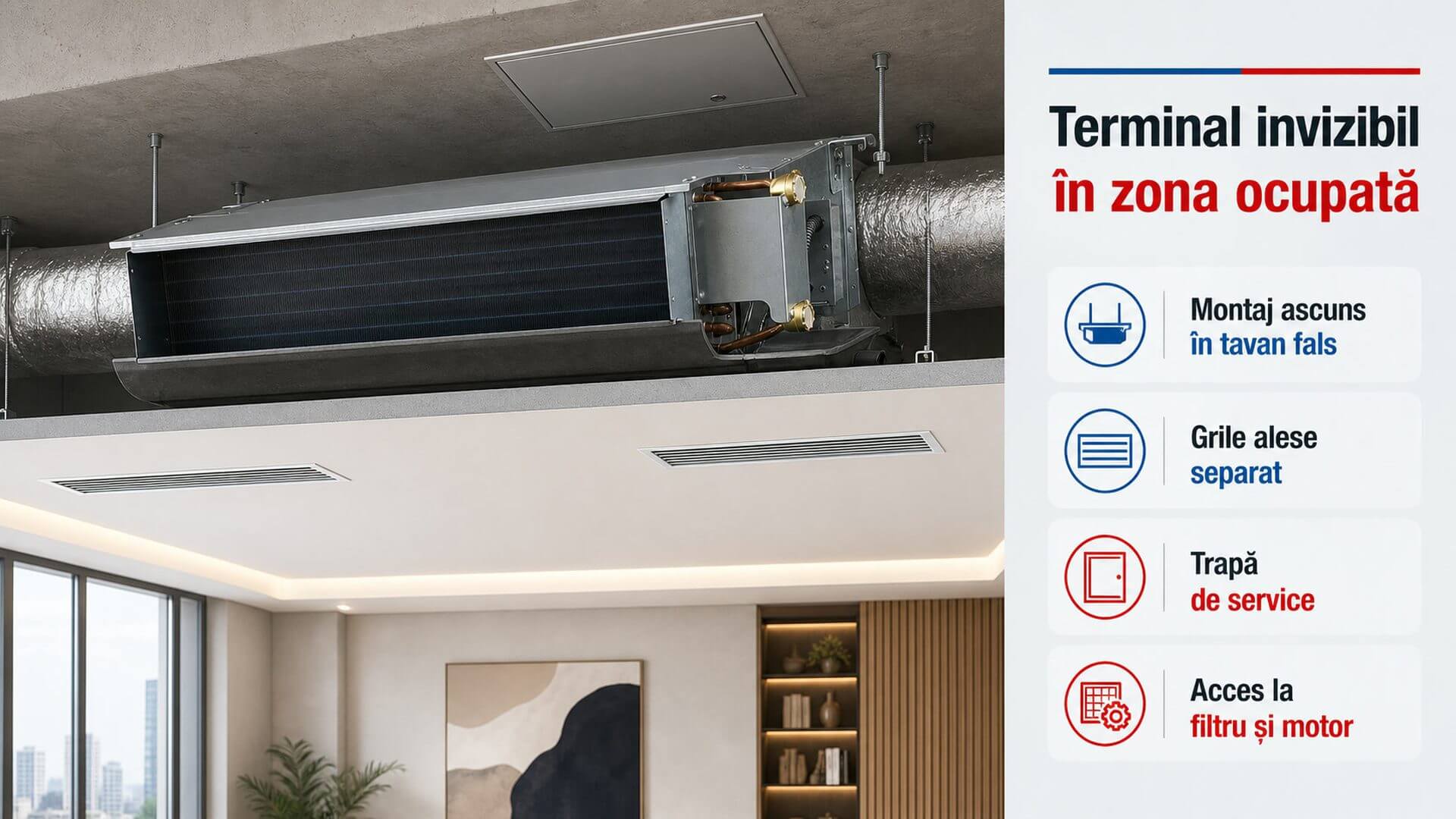

Terminal invizibil în zona ocupată
Pentru acest model, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.

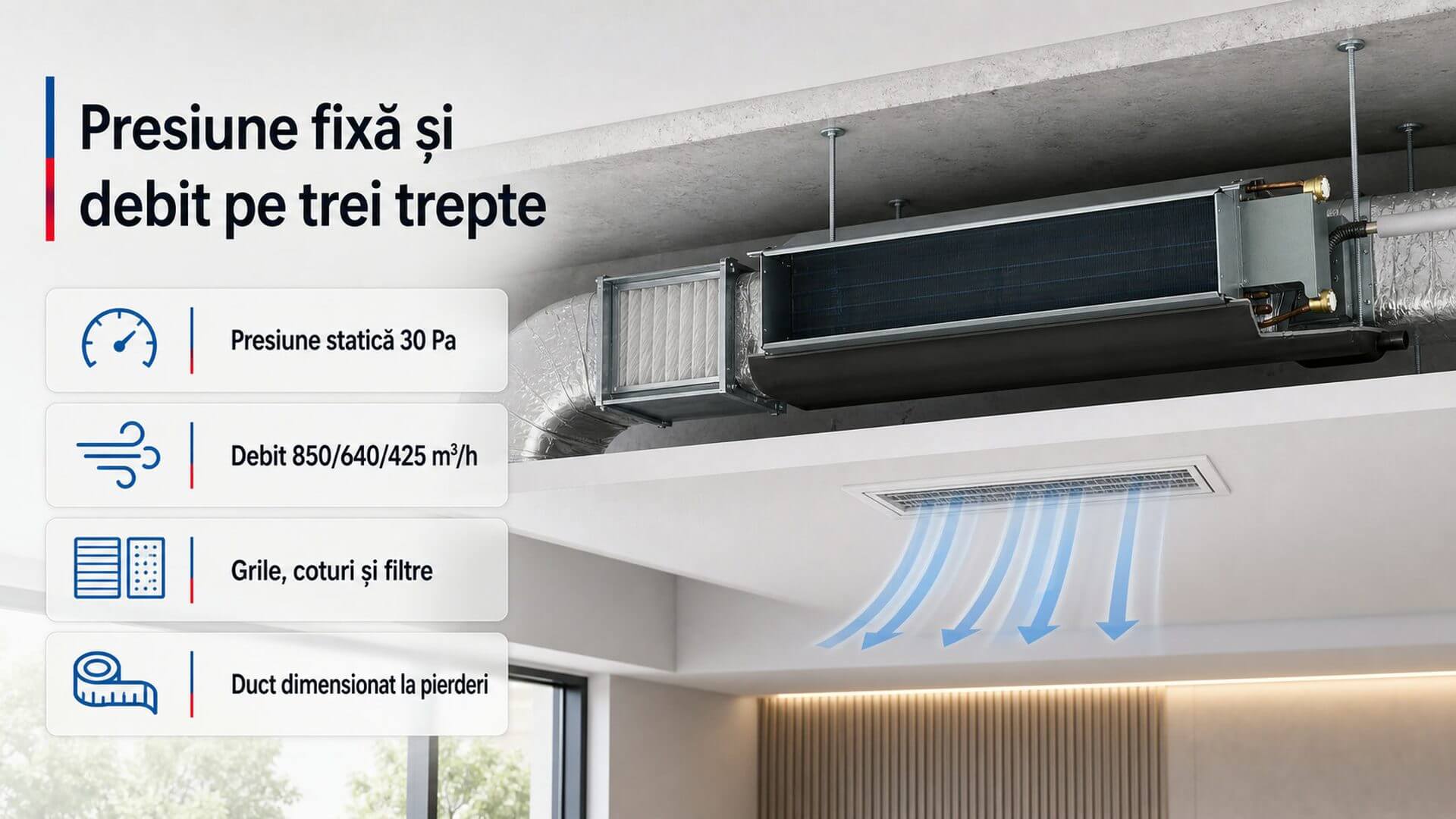

Presiune fixă și debit pe trei trepte
Modelul este prezentat la o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
În proiect, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

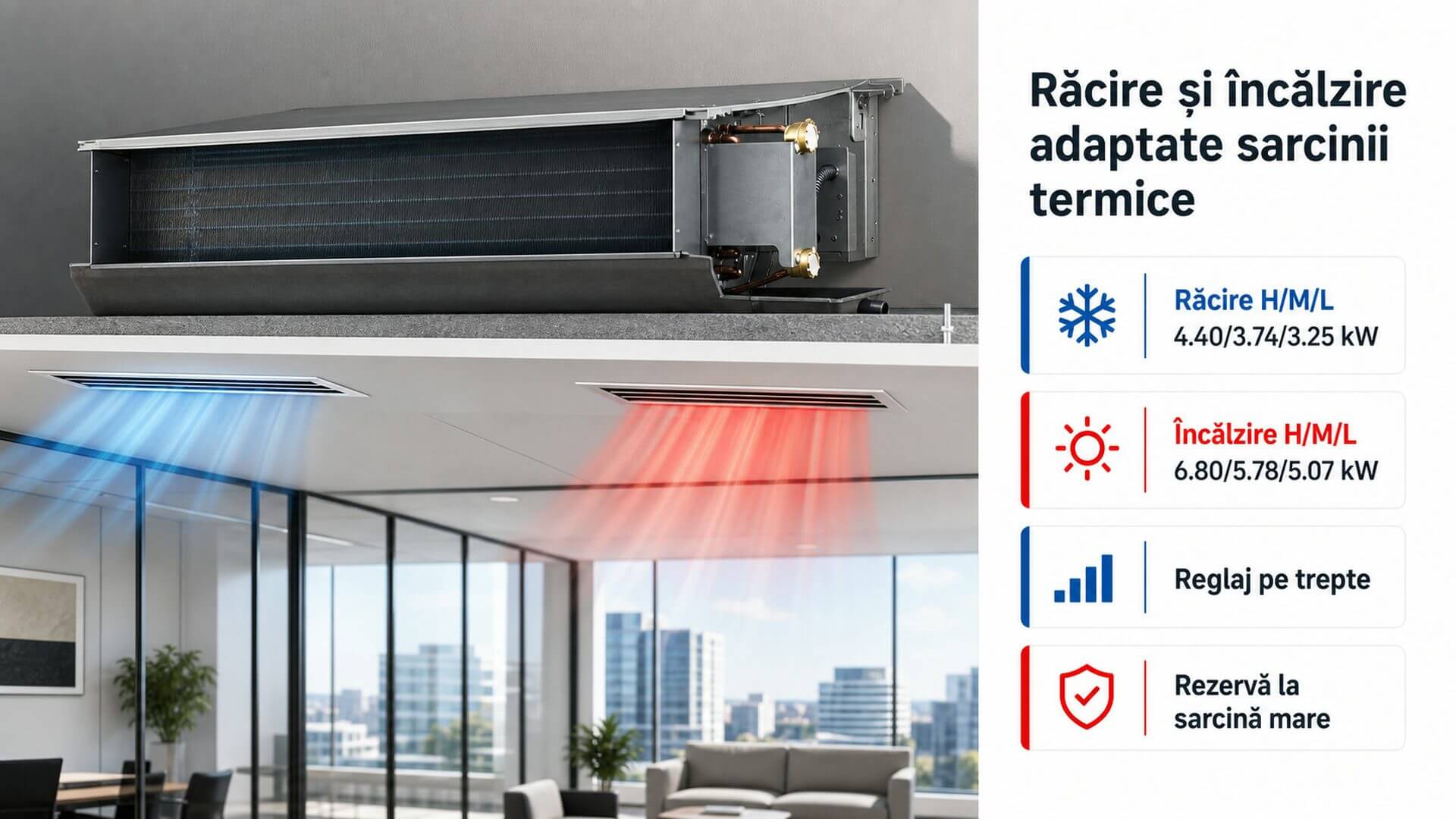

Răcire și încălzire adaptate sarcinii termice
Pe treptele High/Medium/Low, modelul furnizează 4.40/3.74/3.25 kW la răcire și 6.80/5.78/5.07 kW la încălzire.
În exploatare, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.

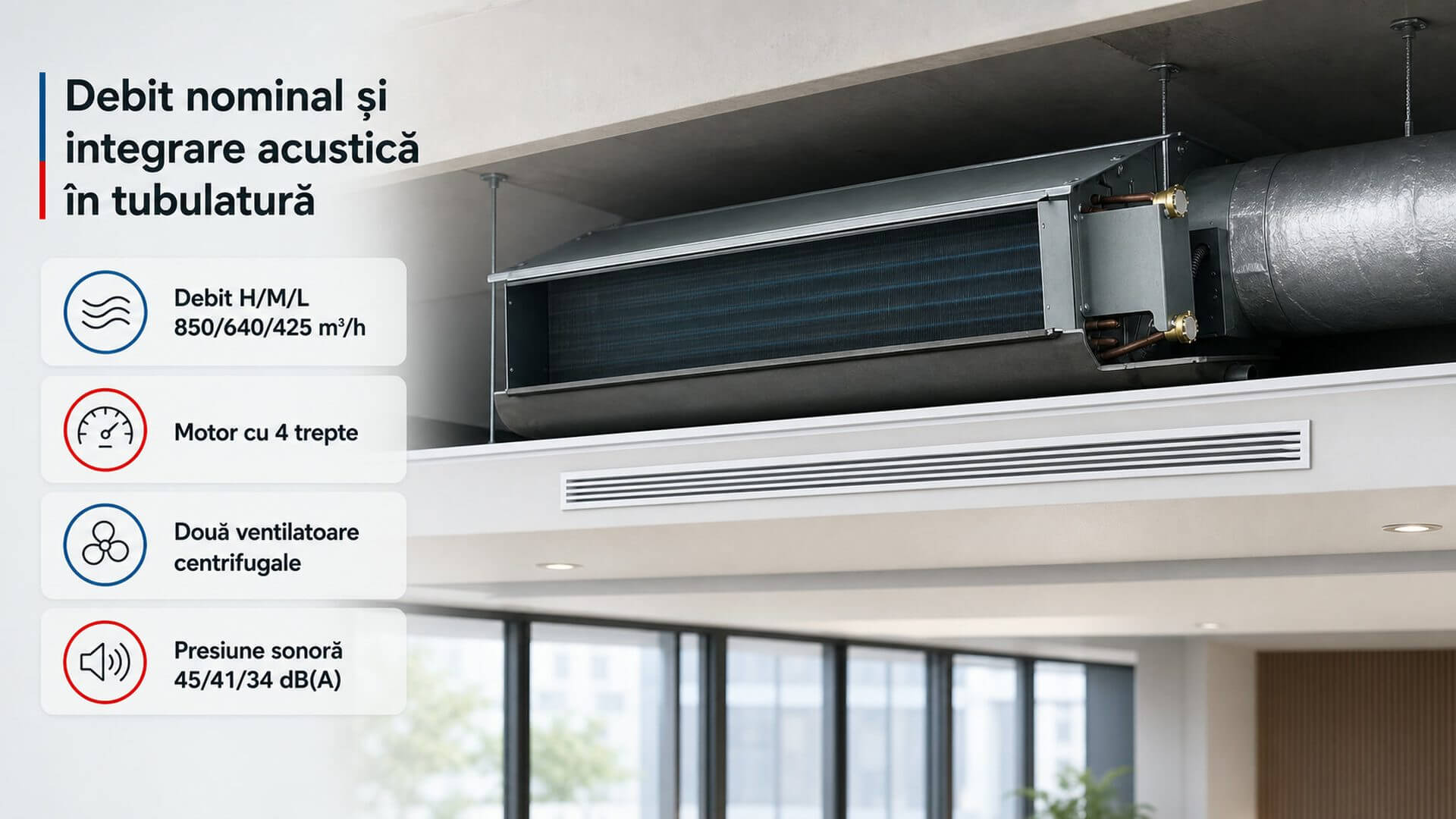

Debit nominal și integrare acustică în tubulatură
Debitul de aer este 850/640/425 m³/h pe treptele High/Medium/Low. Un motor cu patru trepte și două ventilatoare centrifugale asigură circulația prin tubulatură.
La integrarea în proiect, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.

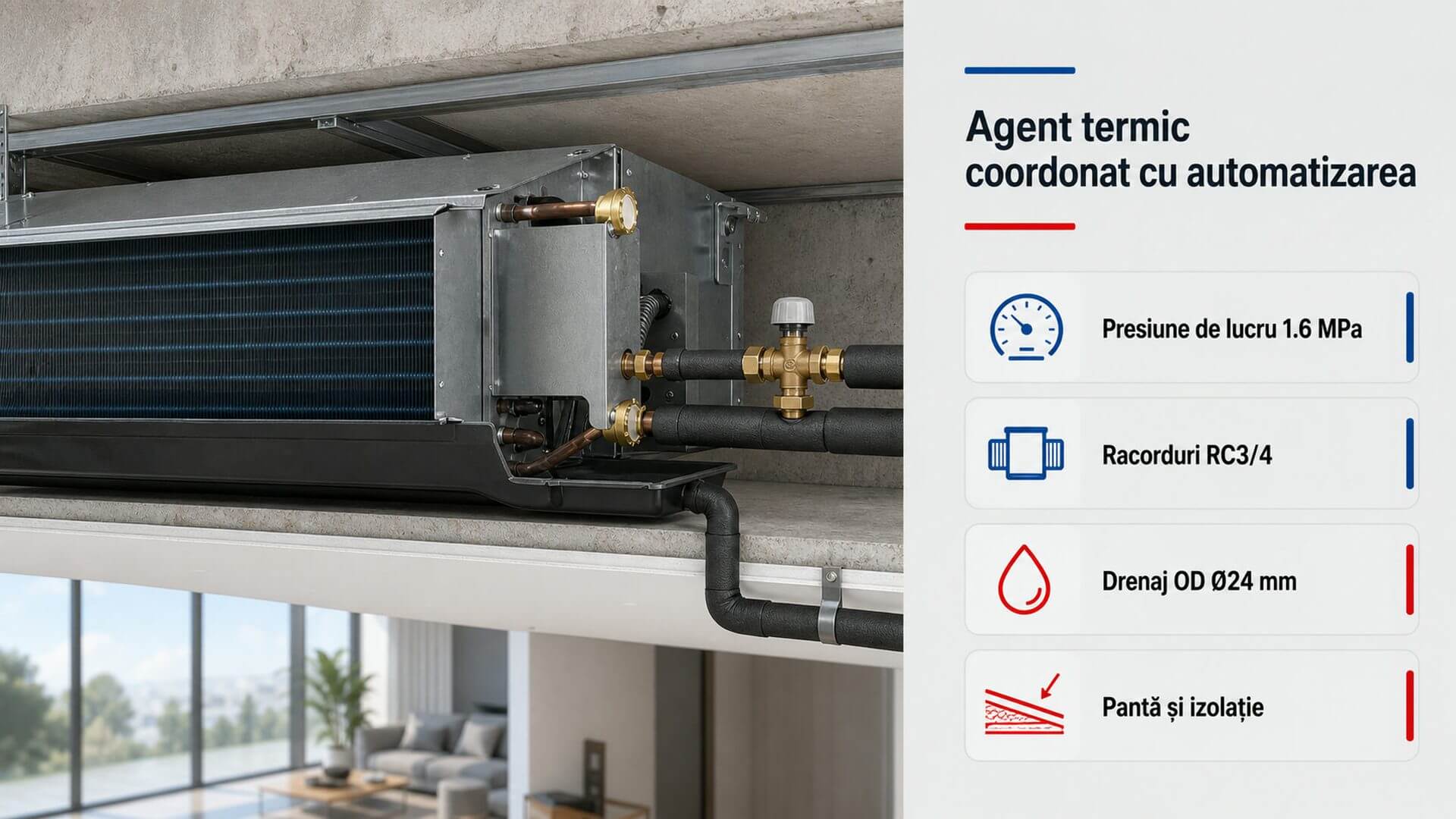

Agent termic coordonat cu automatizarea
În aplicațiile deservite, schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Unitatea trebuie echilibrată împreună cu celelalte ramuri ale instalației.
În modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.

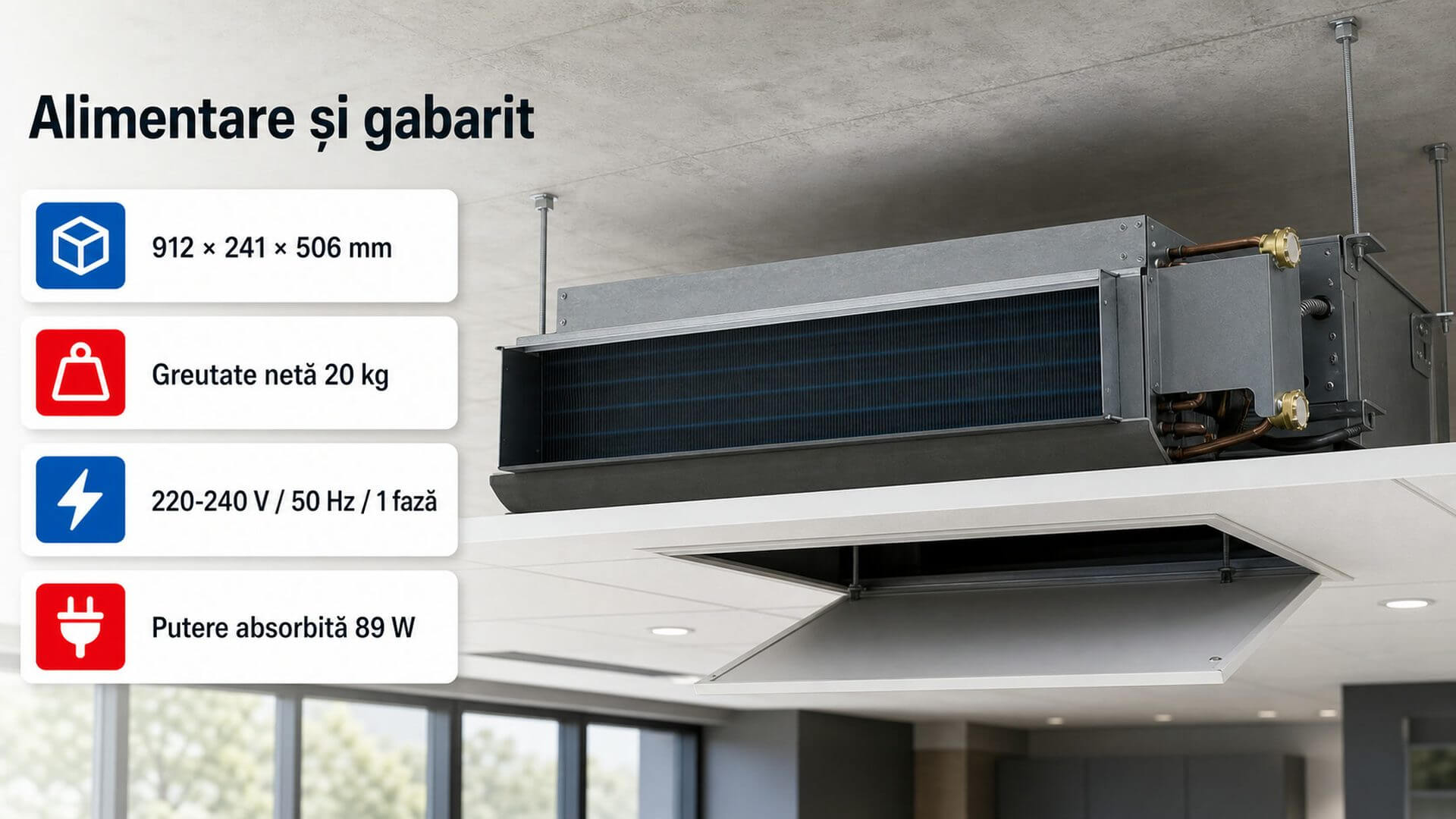

Alimentare și gabarit
Pentru acest model, alimentarea este 220-240 V / 50 Hz / 1 fază. Puterea absorbită este 89 W, distinctă de capacitatea termică furnizată prin circuitul de apă.
Unitatea măsoară 912 × 241 × 506 mm și are o greutate netă de 20 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
