Cooper&Hunter CH-FFC015K2 - ventiloconvector hidronic compact cu ventilator centrifugal în trei trepte
Cooper&Hunter CH-FFC015K2 oferă o soluție hidronică directă pentru zone în care montajul vertical este mai practic decât o unitate încastrată. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Configurația constructivă susține utilizarea în camere compacte și zone cu sarcină termică moderată. Capacitatea nominală este de 1.15 kW la răcire și 1.52 kW la încălzire, iar debitul de aer declarat este 255 m³/h.

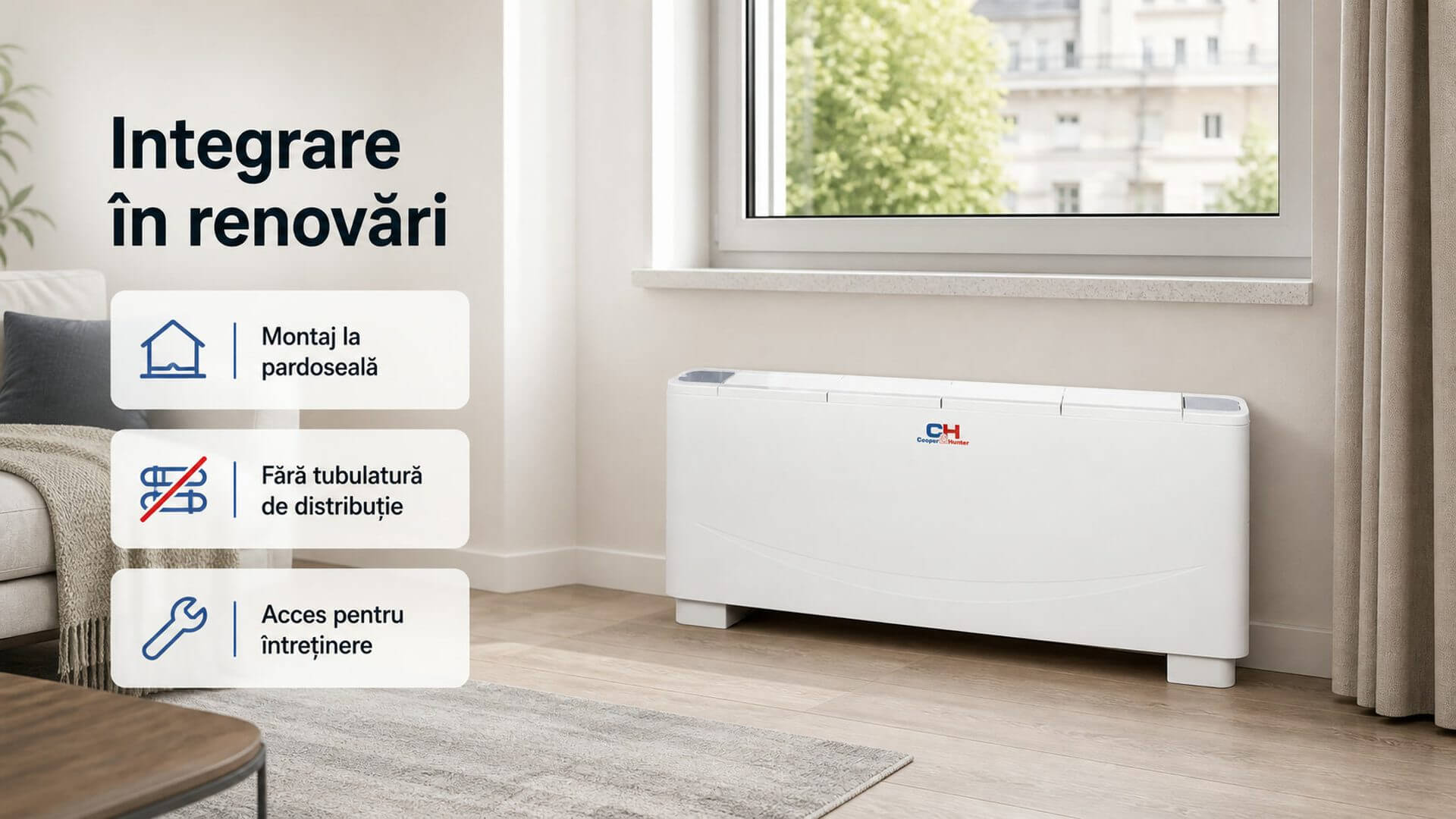

Configurație verticală adaptată renovărilor
Configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC015K2 are un profil compact în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.

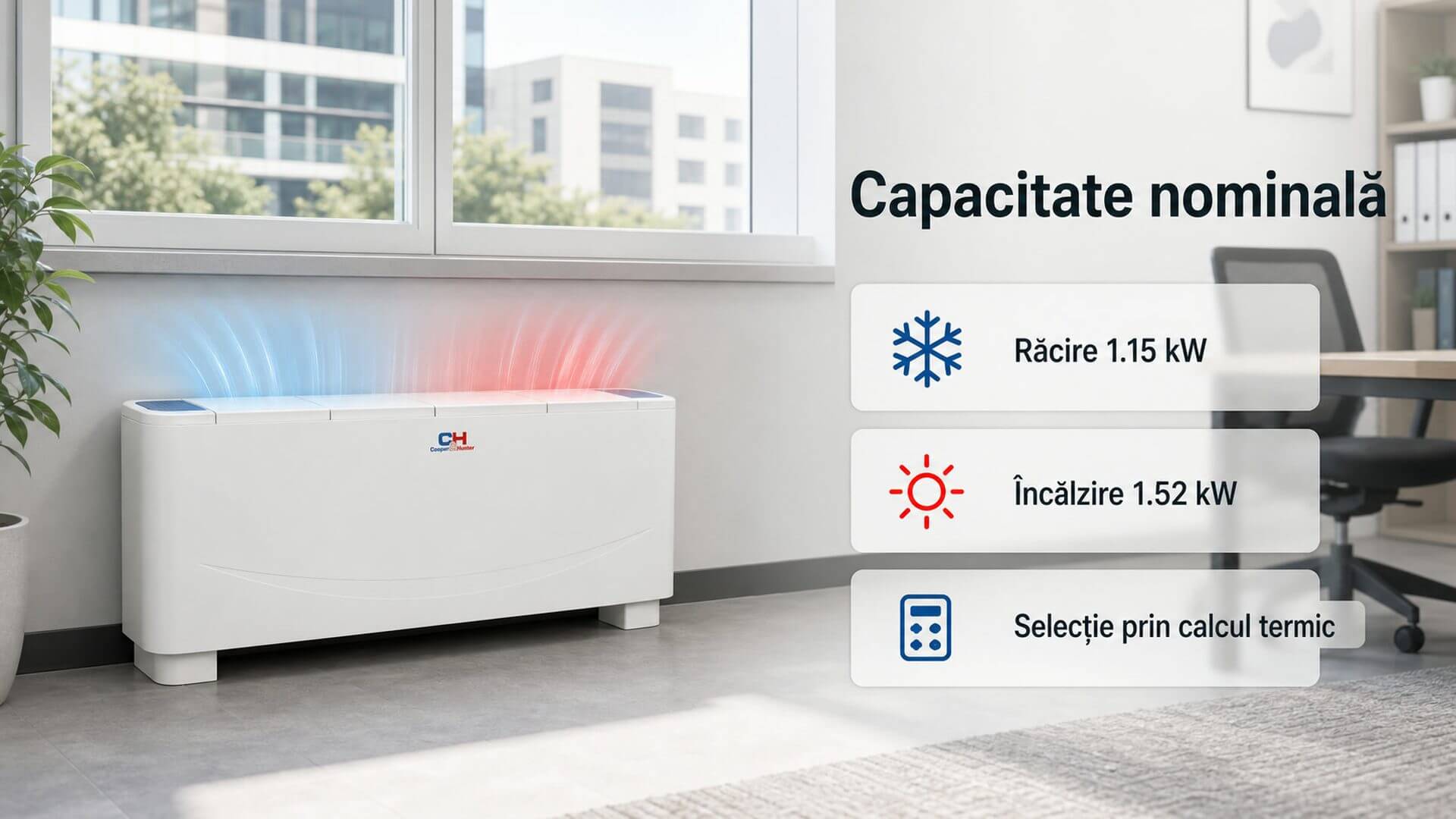

Capacitate nominală pentru aplicații compacte
Capacitatea nominală este de 1.15 kW la răcire și 1.52 kW la încălzire.
Capacitățile nominale trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.

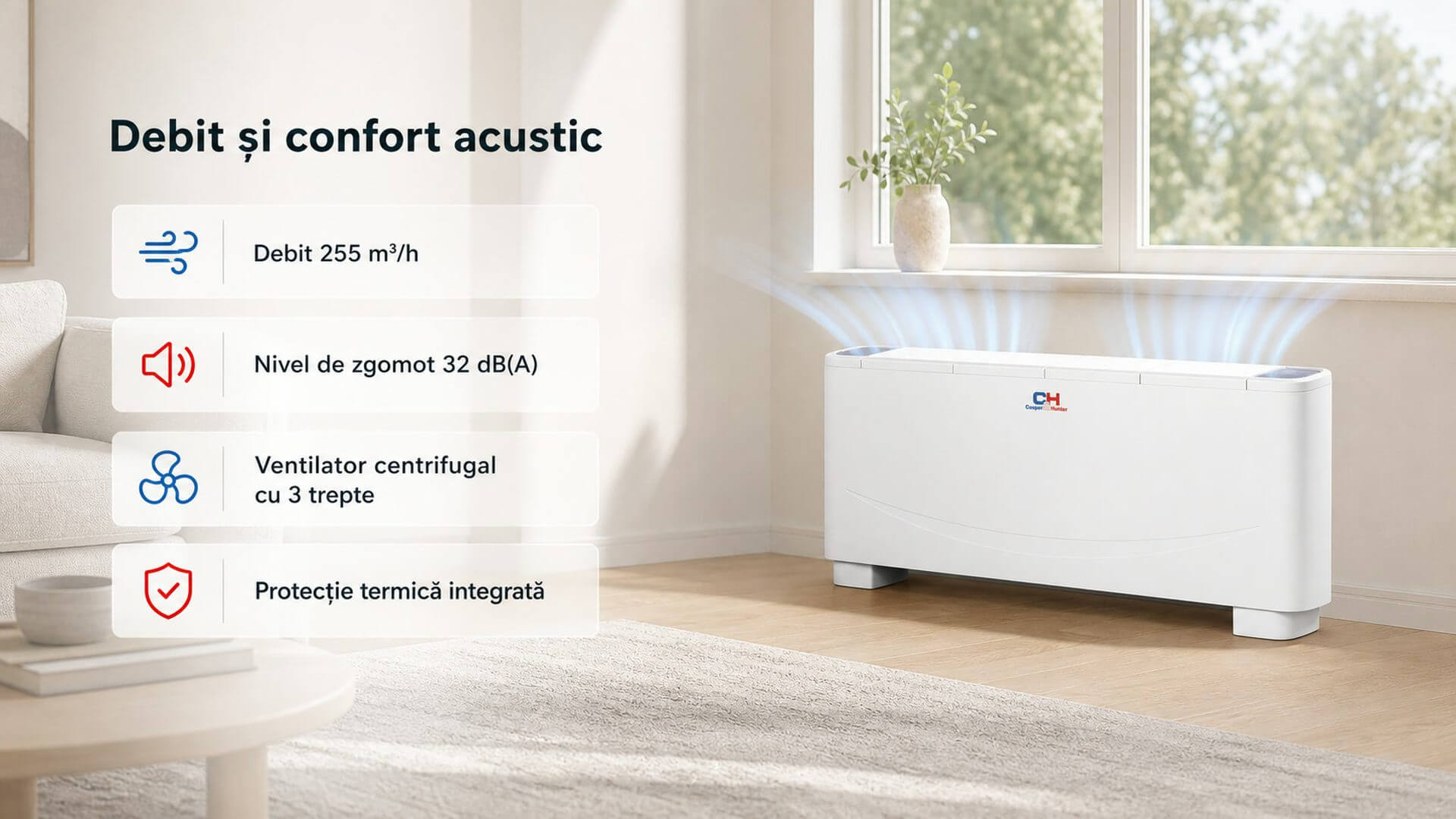

Ventilator centrifugal, debit și nivel de zgomot
Debitul nominal disponibil este de 255 m³/h. Ventilatorul centrifugal cu trei trepte și palete din aluminiu este echilibrat static și dinamic, iar motorul cu cuplare directă include protecție termică.
Nivelul de zgomot declarat pentru model este 32 dB(A). Valoarea trebuie analizată împreună cu treapta ventilatorului și cu cerințele acustice ale spațiului, nu izolată de condițiile reale de exploatare. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.

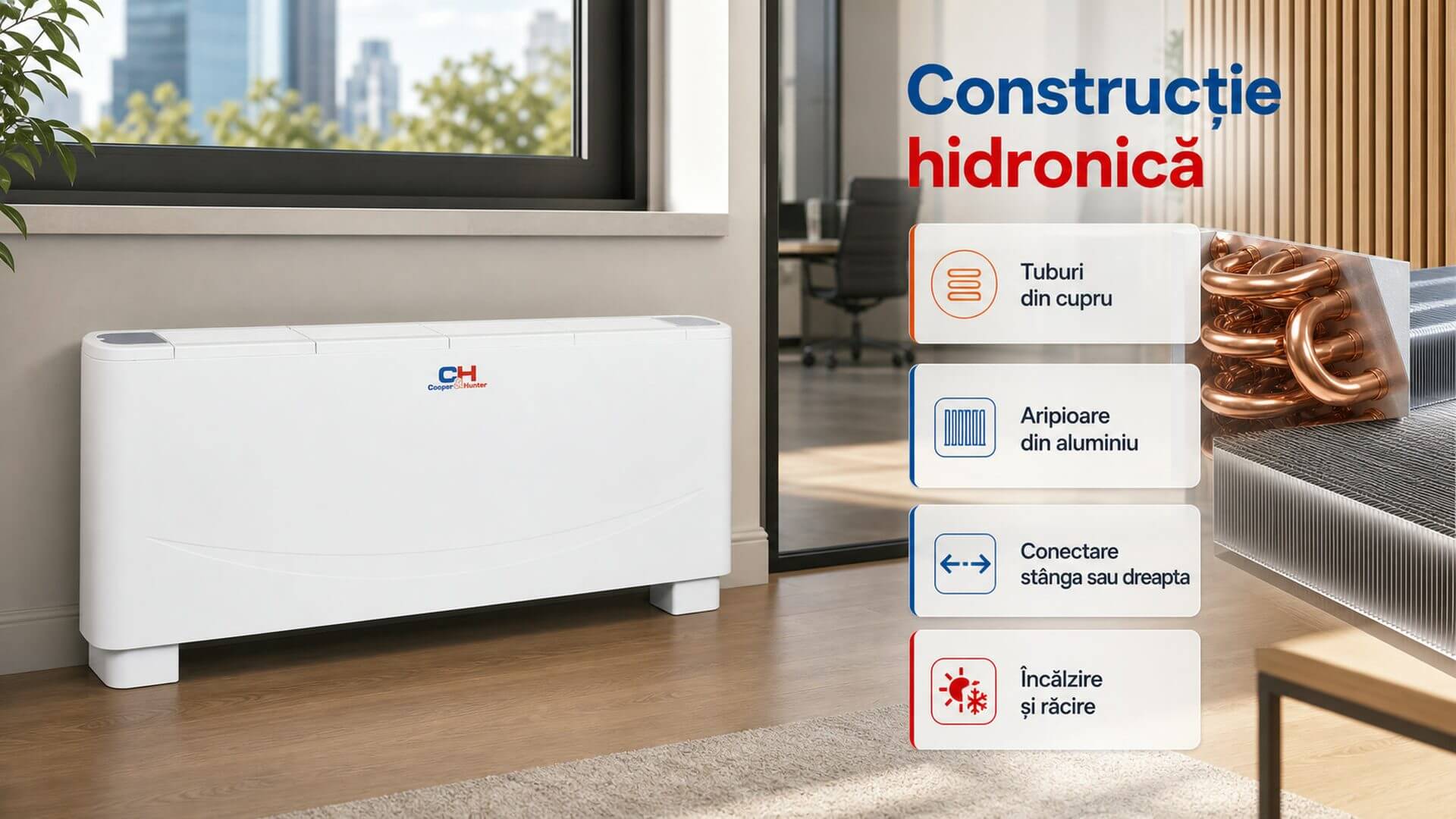

Construcție hidronică robustă pentru încălzire și răcire
Schimbătorul este realizat din tuburi de cupru cu aripioare din aluminiu și poate fi conectat pe stânga sau pe dreapta.
Prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.

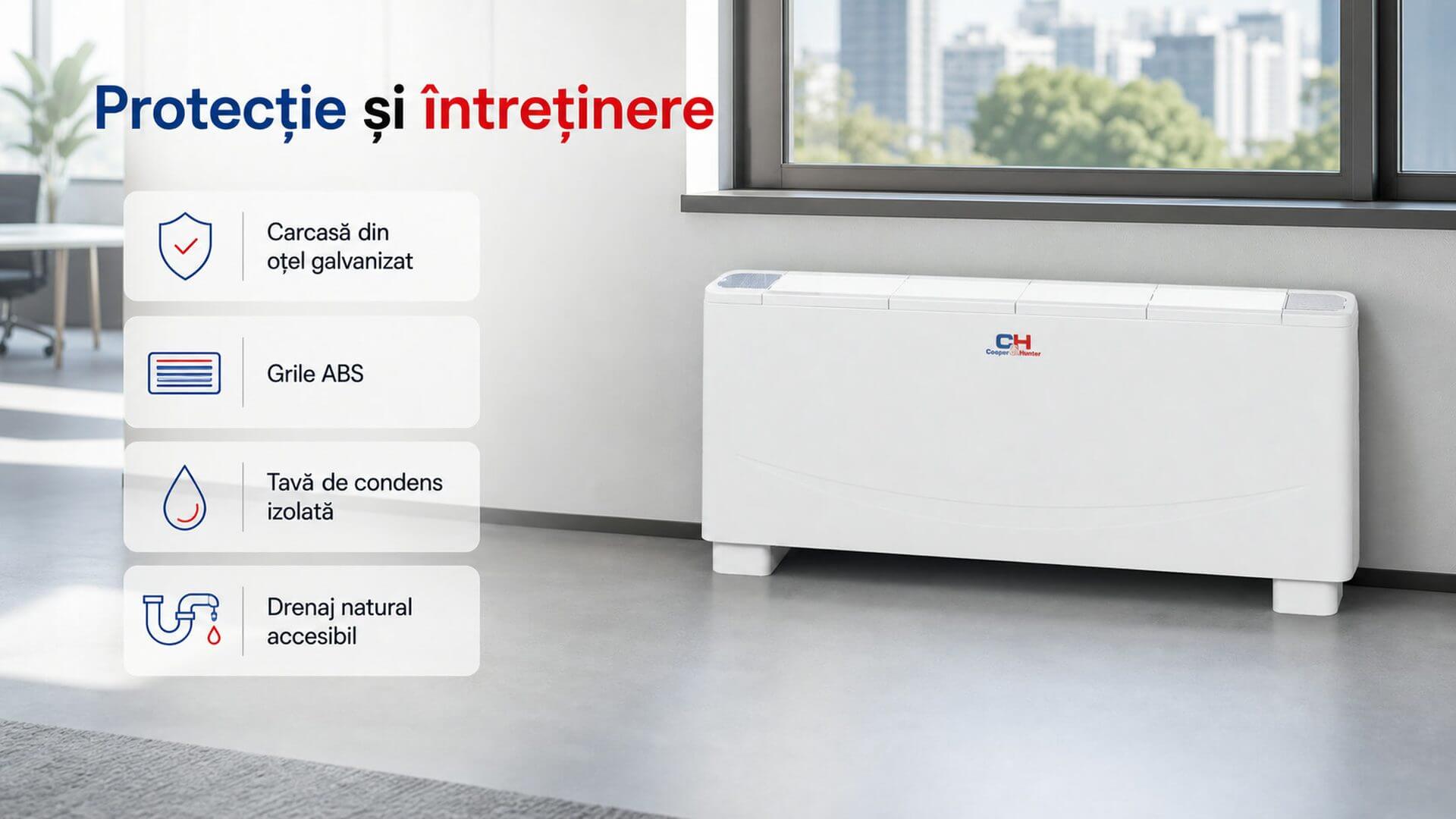

Construcție protejată și acces la întreținere
La integrarea în proiect, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
În aplicațiile deservite, tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.

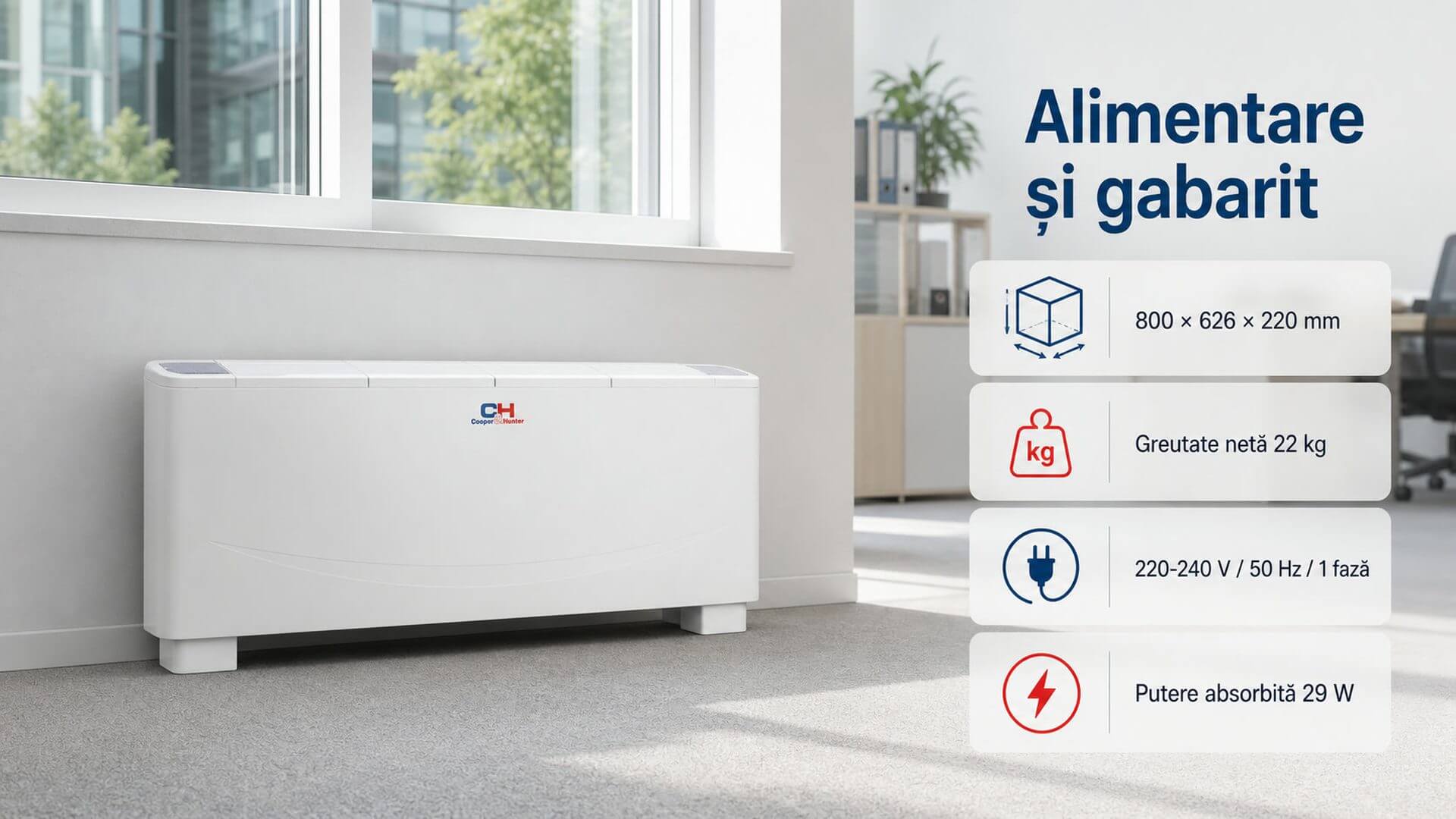

Alimentare electrică, putere absorbită și gabarit
Unitatea este alimentată la 220-240 V / 50 Hz / 1 fază și are o putere absorbită de 29 W. Acest consum deservește motorul ventilatorului, nu producerea directă a energiei de încălzire sau răcire.
Dimensiunile consemnate sunt 800 × 626 × 220 mm, iar greutatea netă este 22 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, în concordanță cu sarcina termică, traseele hidraulice și condițiile reale de montaj.
