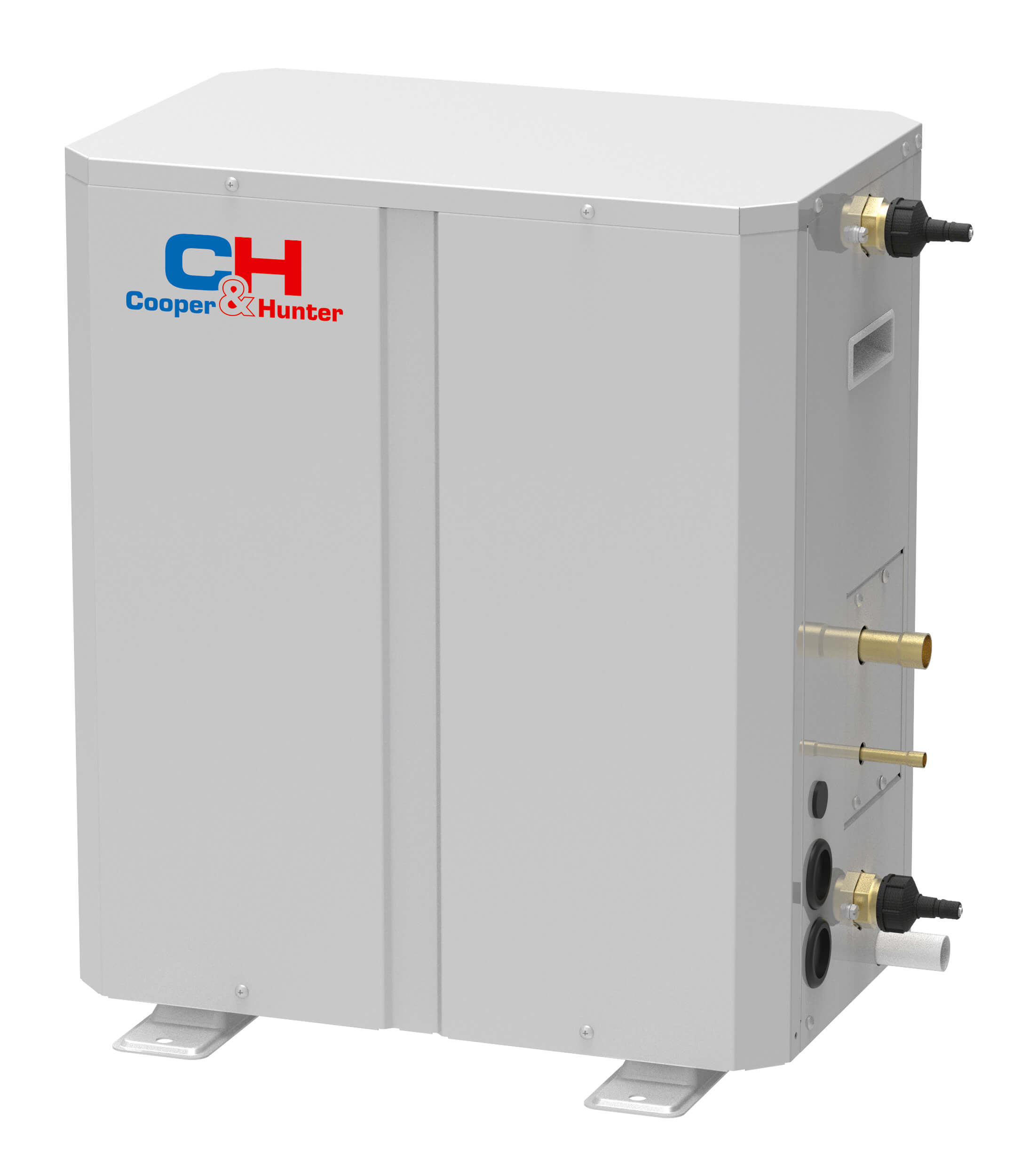

HB6-16NK: modul Hidrobox pentru integrarea apei calde în sistemul VRF
HB6-16NK transferă energia din sistemul CHV6 Heat Recovery către un circuit hidronic pentru apă caldă menajeră sau încălzire. Modulul este un accesoriu de sistem, nu o unitate interioară de climatizare.
Modelul HB6-16NK transferă energia din circuitul VRF către circuitul de apă; debitele, temperaturile și automatizarea se verifică pentru configurația hidronică proiectată.

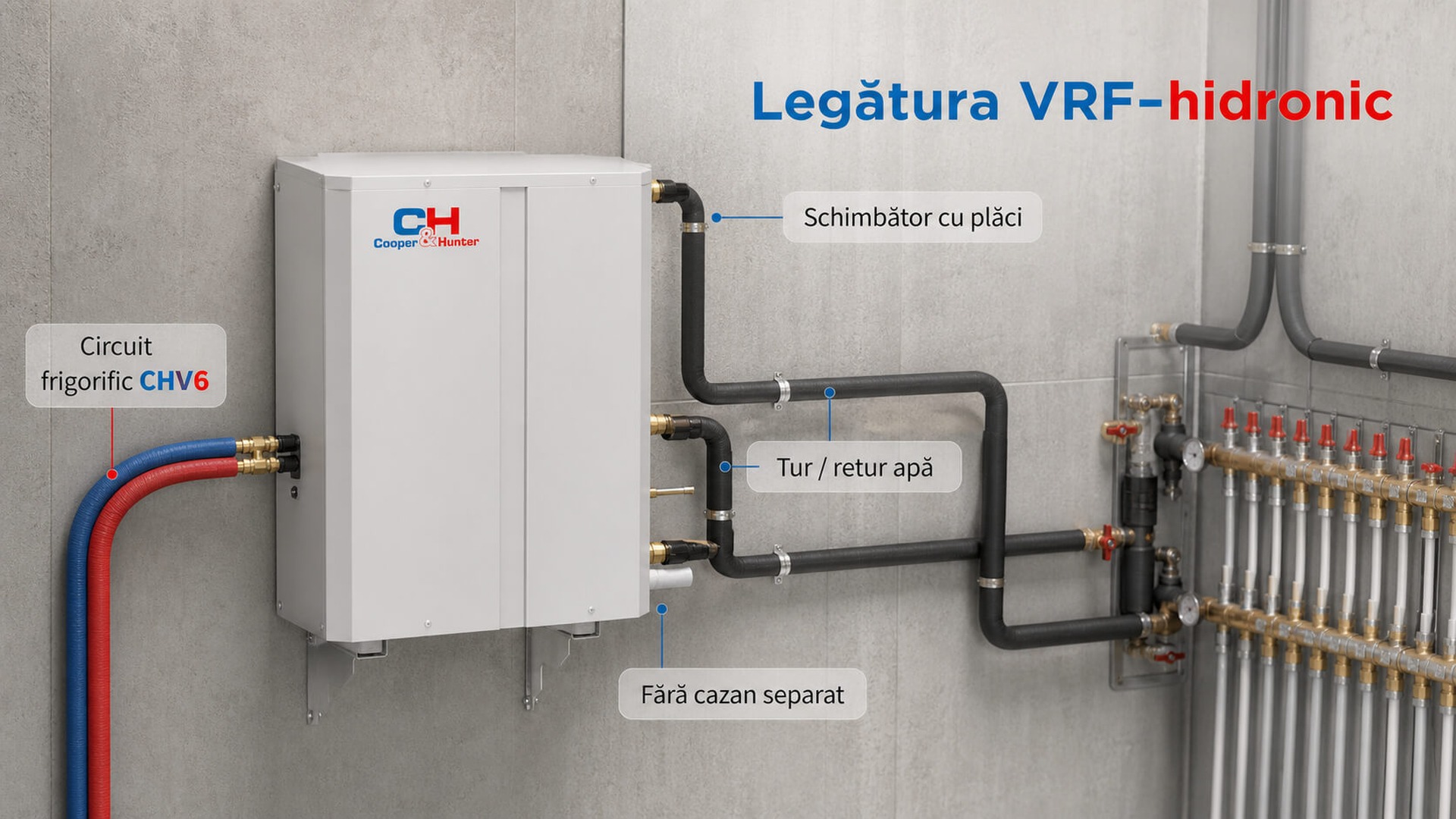

Legătura dintre circuitul VRF și instalația hidronică
Modulul preia energia din circuitul frigorific al sistemului CHV6 și o transferă apei printr-un schimbător cu plăci. Integrarea se corelează cu debitele, temperaturile și componentele de siguranță prevăzute pentru circuitul de apă.
Astfel, instalația VRF care climatizează clădirea alimentează și producerea apei calde, fără a fi nevoie de un cazan separat.

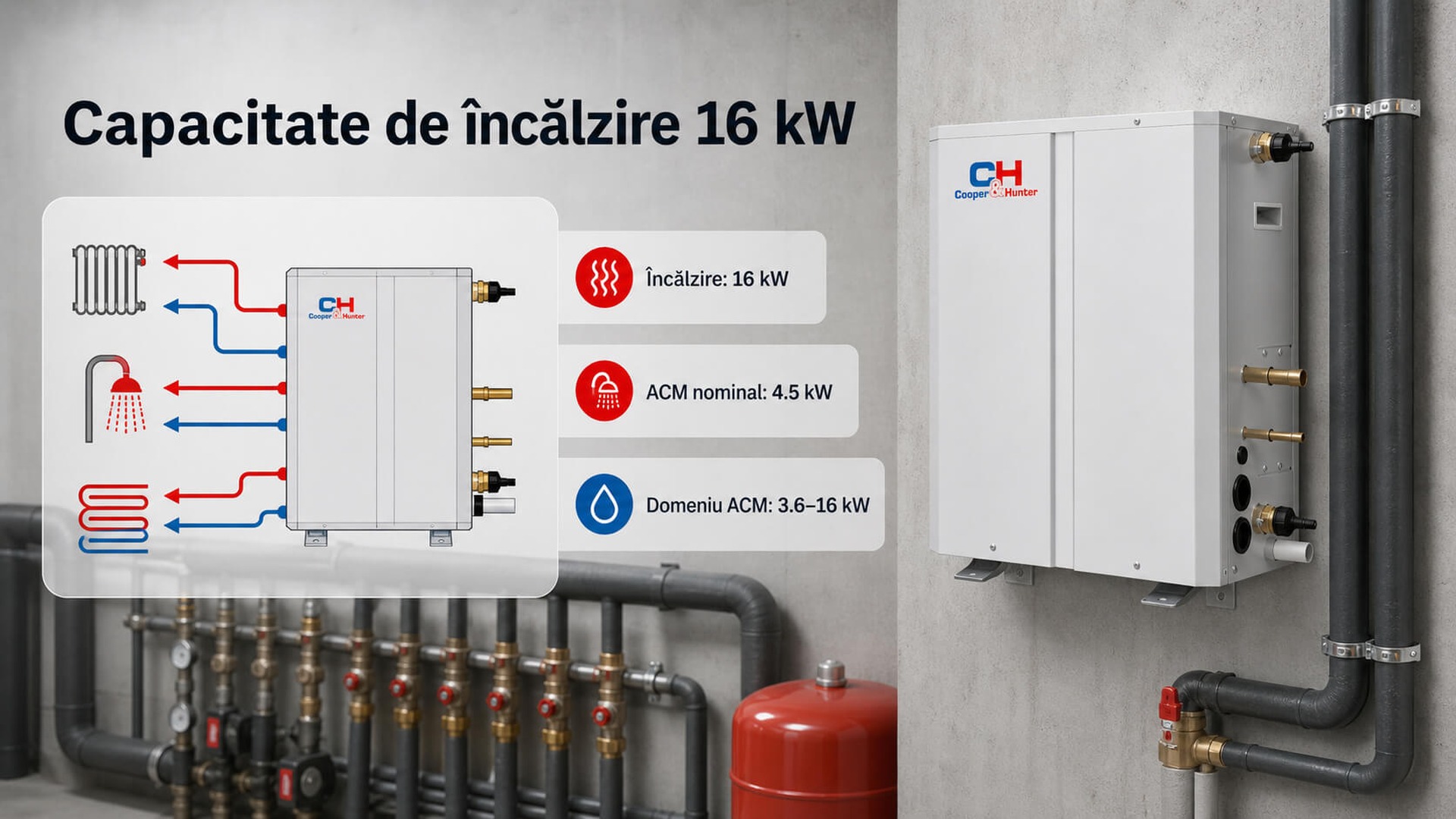

Capacitate de încălzire 16 kW
Capacitatea de încălzire a modulului este 16 kW. Proiectarea circuitului trebuie să includă racordurile, izolarea și accesul la componentele care necesită verificare sau întreținere.
Pentru prepararea apei calde menajere, valoarea nominală este 4.5 kW, cu domeniu de capacitate 3.6–16 kW.

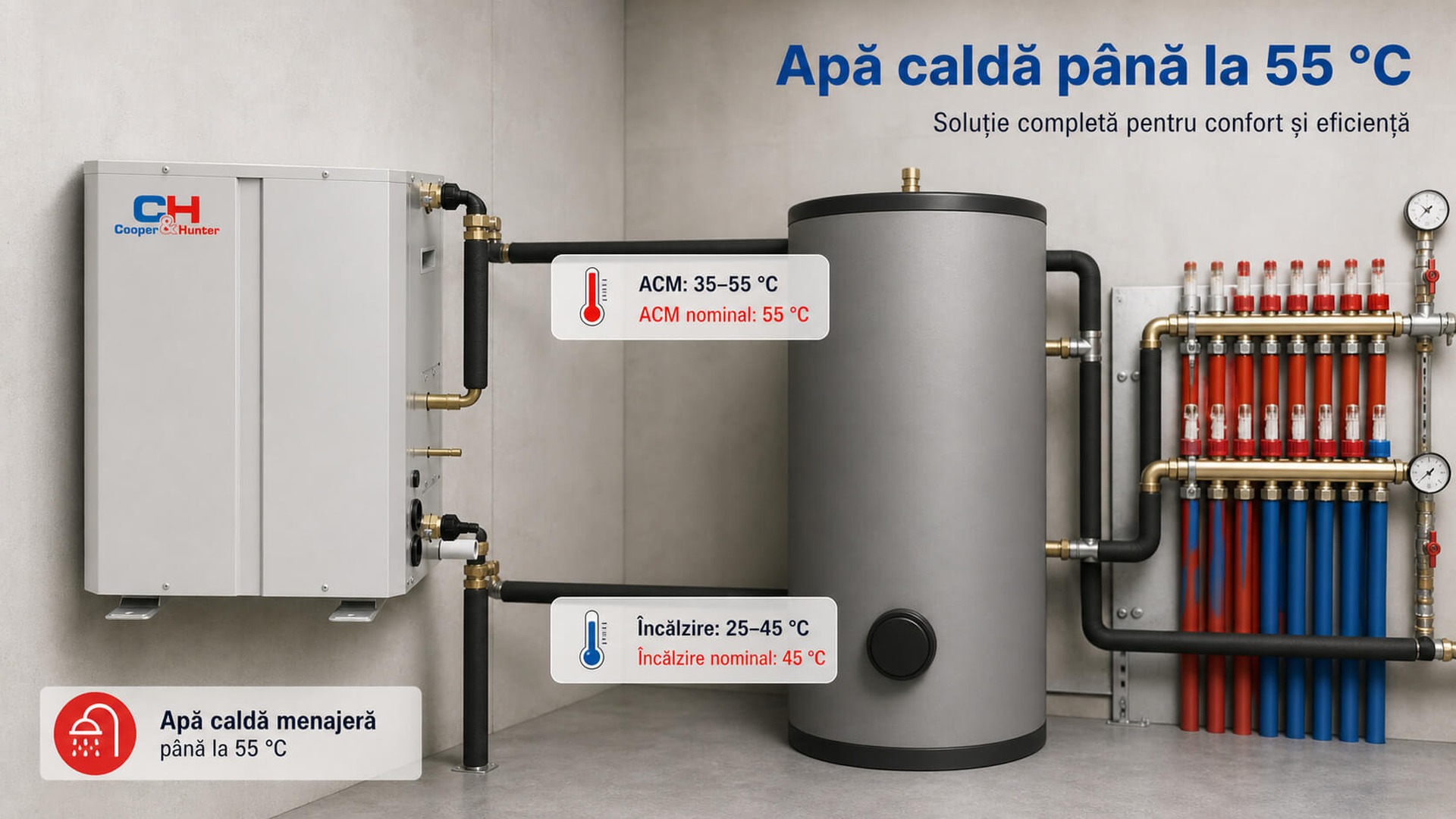

Apă caldă menajeră până la 55 °C
Temperatura nominală pentru ACM este 55 °C, cu domeniu de lucru 35–55 °C. Debitul și domeniul de temperatură se verifică împreună cu necesarul consumatorilor conectați la instalație.
Pentru încălzire, temperatura nominală este 45 °C, iar domeniul este 25–45 °C. Racordarea hidraulică trebuie să prevadă izolarea conductelor și accesul necesar operațiunilor de service.

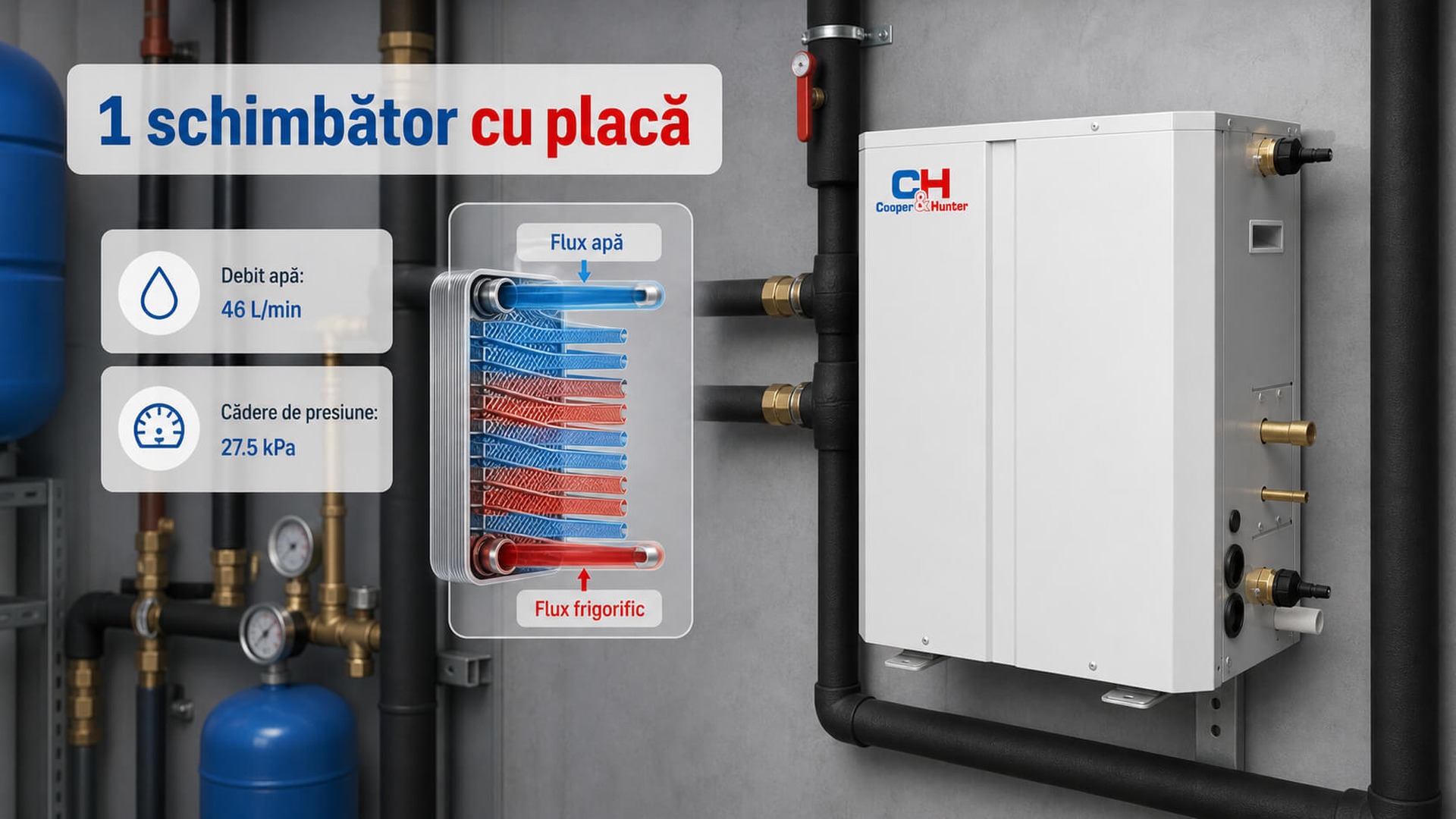

1 schimbător de căldură cu placă
Modulul utilizează 1 schimbător de căldură cu placă. Căderea de presiune se ia în calcul la selectarea pompei și la echilibrarea circuitului hidronic.
Debitul de apă este 46 L/min, iar căderea de presiune este 27.5 kPa, repere necesare pentru dimensionarea pompei și echilibrarea circuitului.

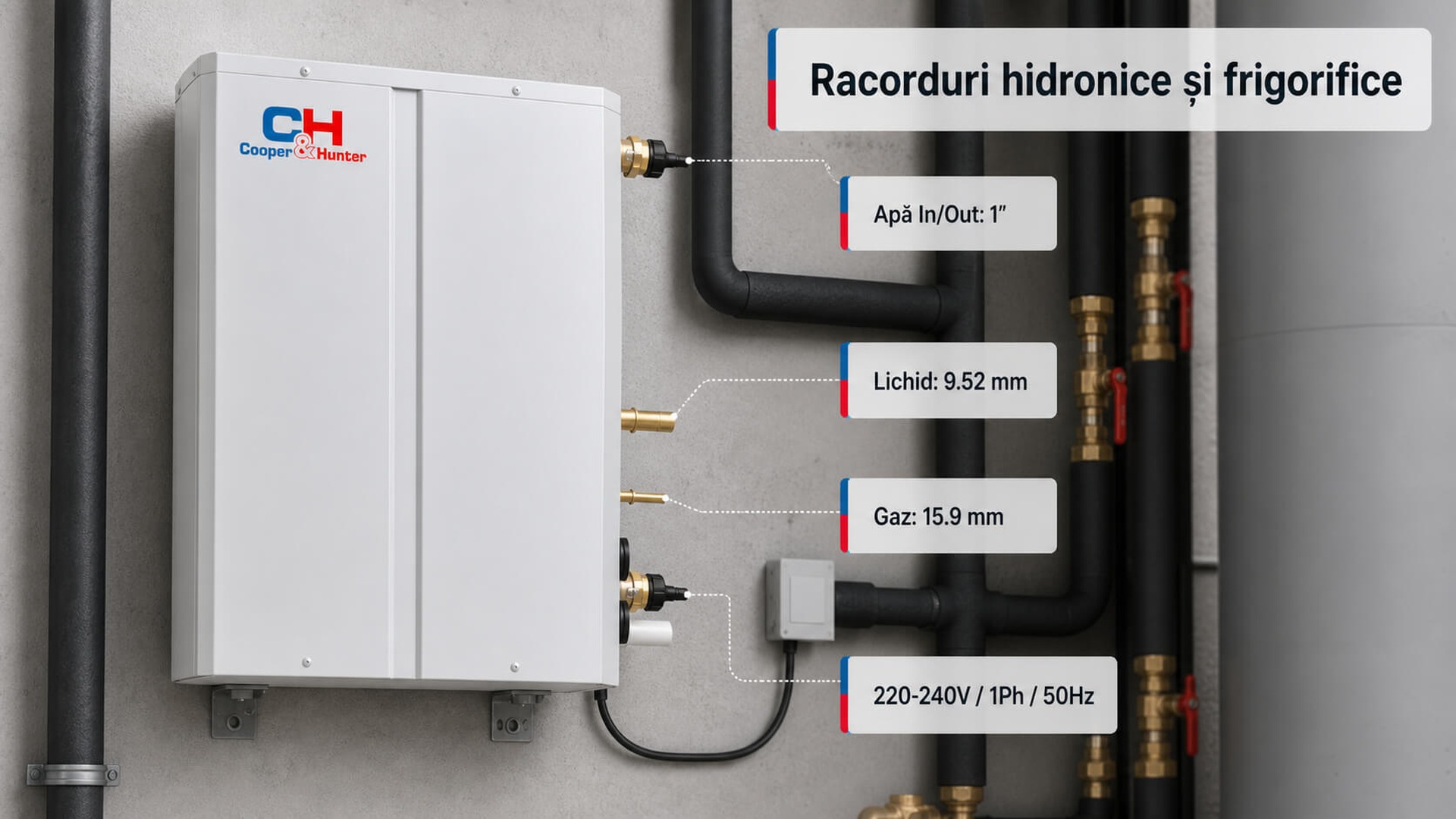

Racorduri hidronice 1″ și conexiuni frigorifice
Racordurile de apă In/Out sunt 1″. Automatizarea se coordonează cu senzorii și comenzile necesare regimurilor de apă caldă și încălzire.
Conexiunile frigorifice au 9.52 mm pe lichid și 15.9 mm pe gaz; alimentarea este 220-240V / 1Ph / 50Hz, cu siguranță de 6 A și cablu de 1.5x3 mm².

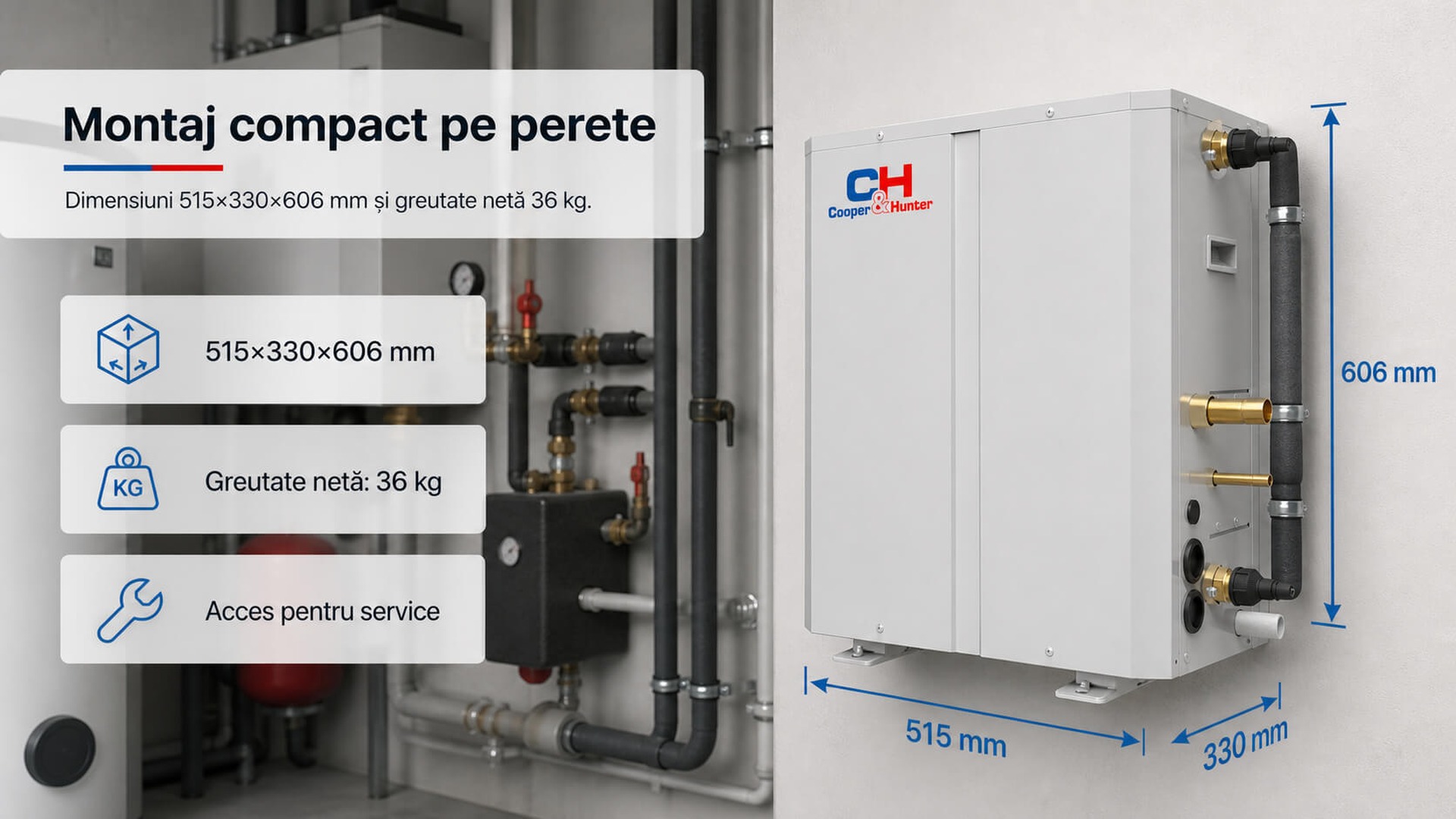

Dimensiuni 515×330×606 mm și greutate netă 36 kg
Carcasa măsoară 515×330×606 mm și are o greutate netă de 36 kg. Schimbătorul și componentele auxiliare trebuie să rămână accesibile pentru verificări, curățare și întreținere.
Proiectarea trebuie să prevadă spațiu pentru racordare, izolare, organizarea circuitelor și intervenții de service. Configurația finală se validează după corelarea parametrilor modulului cu restul instalației hidronice.
HB6-16NK, bază tehnică pentru un proiect VRF bine coordonat
Pentru configurarea modelului HB6-16NK, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate sprijini selectarea componentelor compatibile și definitivarea soluției pentru proiect.
