CHV-5S120NK1: unitate externă VRF Compact pentru proiecte HVAC
CHV-5S120NK1 este varianta cu carcasă joasă a seriei VRF Compact: doar 790 mm înălțime și 85 kg, monofazată, pentru proiecte cu până la 6 terminale interioare unde o unitate verticală nu are loc.
Selecția modelului CHV-5S120NK1 pornește de la sarcina termică a clădirii și limita de 6 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Platformă compactă pentru proiecte multizonale
Cu 790 mm înălțime și 85 kg, unitatea intră sub parapetul unei terase sau lângă o fațadă joasă, deservind până la 6 terminale interioare acolo unde o carcasă verticală de 1345 mm nu are loc.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.
Capacitate de 12.1 kW la răcire și 13.0 kW la încălzire
Modelul oferă 12.1 kW la răcire și 13.0 kW la încălzire. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 5.89 și SCOP 3.99; cu unități tip casetă, SEER 6.11 și SCOP 3.87.
Tehnologie inverter pentru adaptarea continuă a capacității
Cu o încărcătură redusă de doar 2 kg de R410A, compresorul Inverter Rotary al carcasei joase modulează capacitatea prin control inverter și corecție digitală a factorului de putere.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

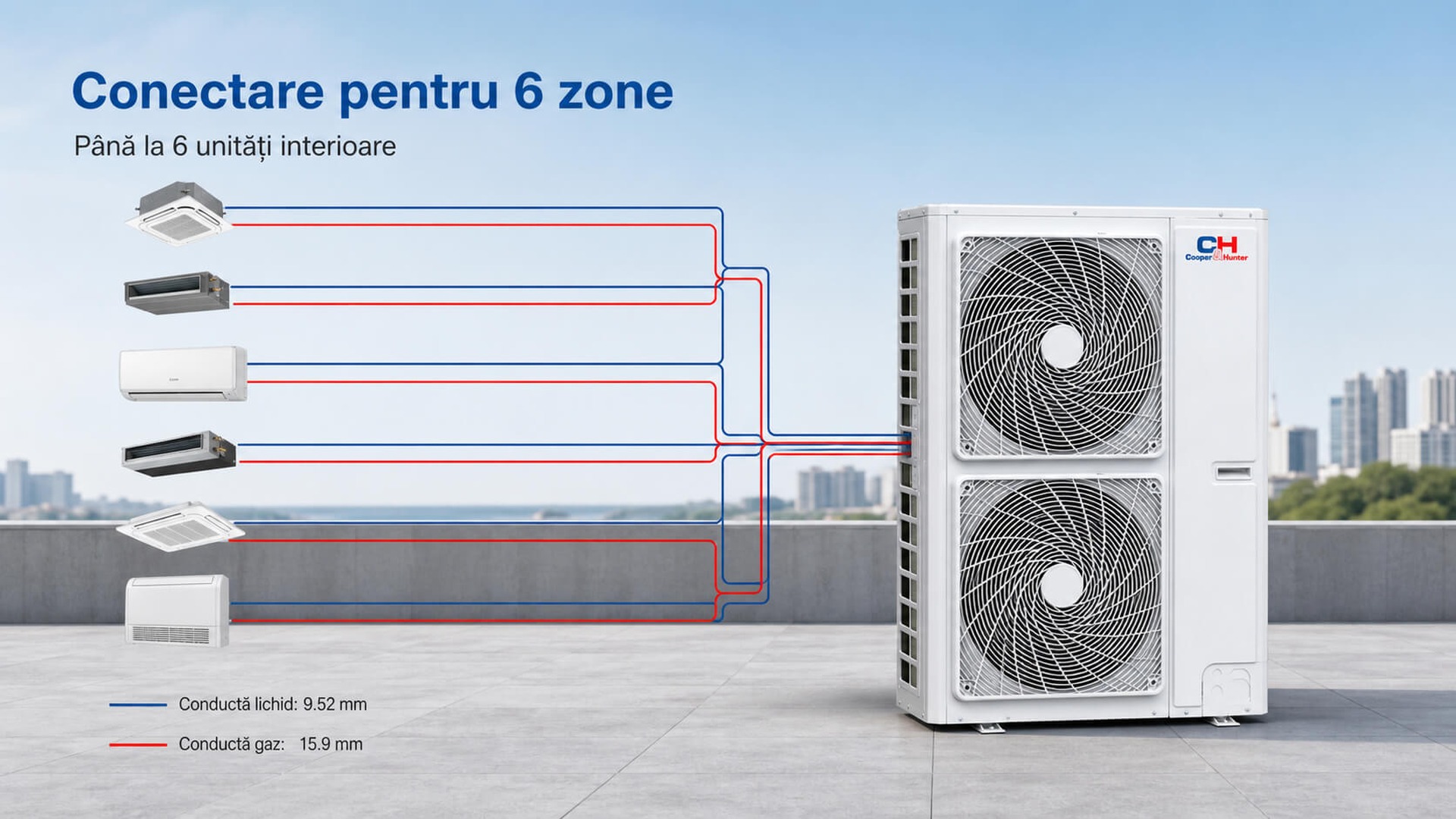

Conectarea a până la 6 unități interioare
Carcasa joasă acceptă până la 6 unități interioare, numărul cel mai mic din serie, prin conducte de 9.52 mm pe lichid și 15.9 mm pe gaz.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Alimentare 220-240V / 1Ph / 50Hz și parametri electrici pentru coordonare
Puterea sonoră cu unități duct este 75 dB(A). Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.
Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 4.5 kW, curentul maxim 24 A, iar siguranța recomandată 25 A. Cu un consum redus, de maximum 4.5 kW, unitatea funcționează de la -20°C la +52°C.

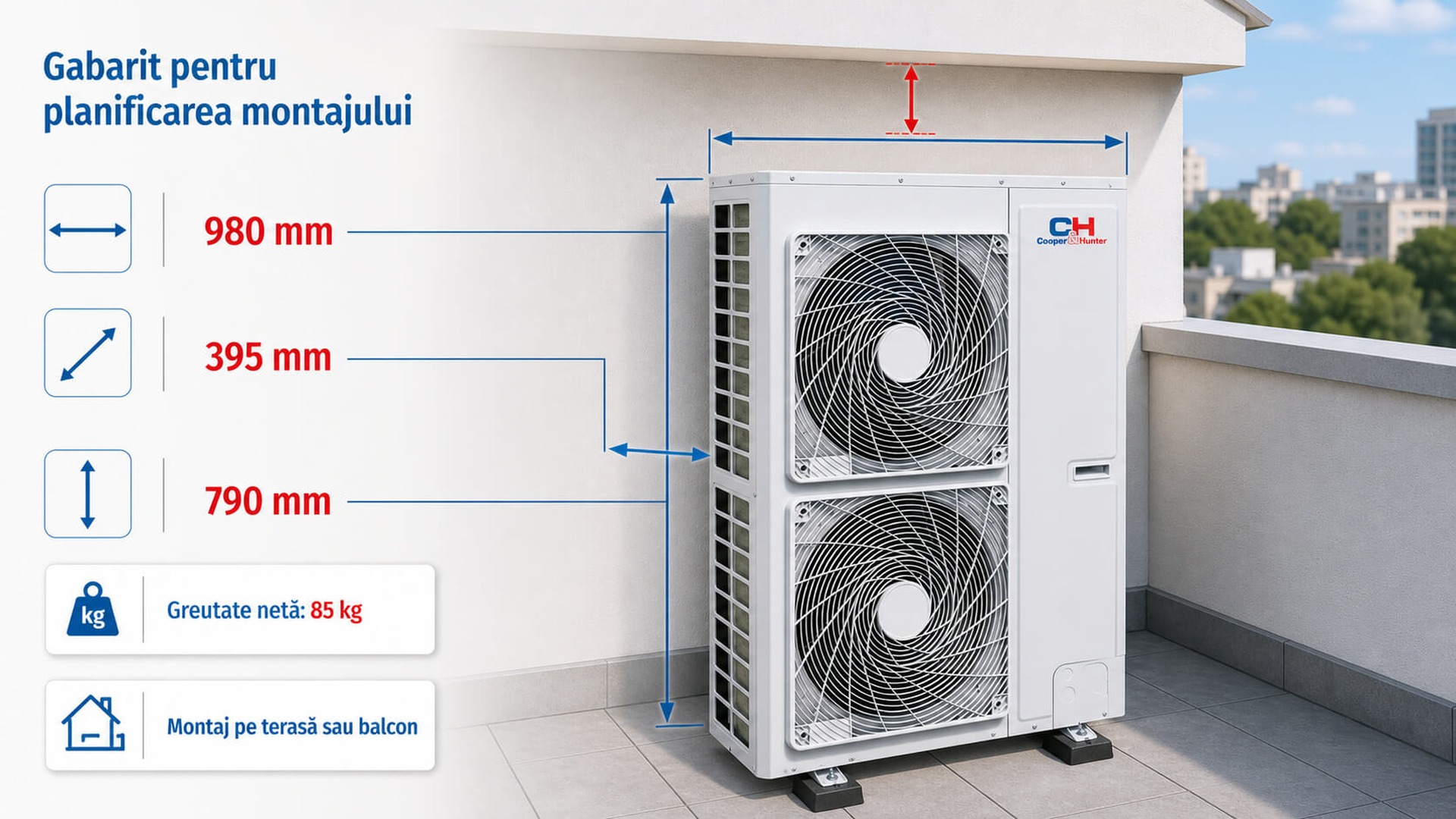

Gabarit 980×395×790 mm pentru planificarea montajului
Unitatea măsoară 980×395×790 mm și are o greutate netă de 85 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Înălțimea de doar 790 mm și masa de 85 kg permit montajul pe terasă, pe balcon sau sub o fereastră, unde o carcasă verticală nu ar încăpea.
Coordonare tehnică de la selecție la punerea în funcțiune
Pentru configurarea modelului CHV-5S120NK1, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate confirma dacă amplasamentul cu gabarit redus se potrivește carcasei joase și celor până la 6 terminale.
