CHV-5S224SNMX2: unitate externă VRF Slim pentru proiecte HVAC
Modelul CHV-5S224SNMX2 este o unitate externă VRF Slim de 8 HP cu evacuare laterală, cu o carcasă de numai 320 mm adâncime pentru amplasamente înguste. Chiar și în acest format compact, unitatea deservește până la 13 terminale interioare pe un circuit comercial.
Selecția modelului CHV-5S224SNMX2 pornește de la sarcina termică a clădirii și limita de 13 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

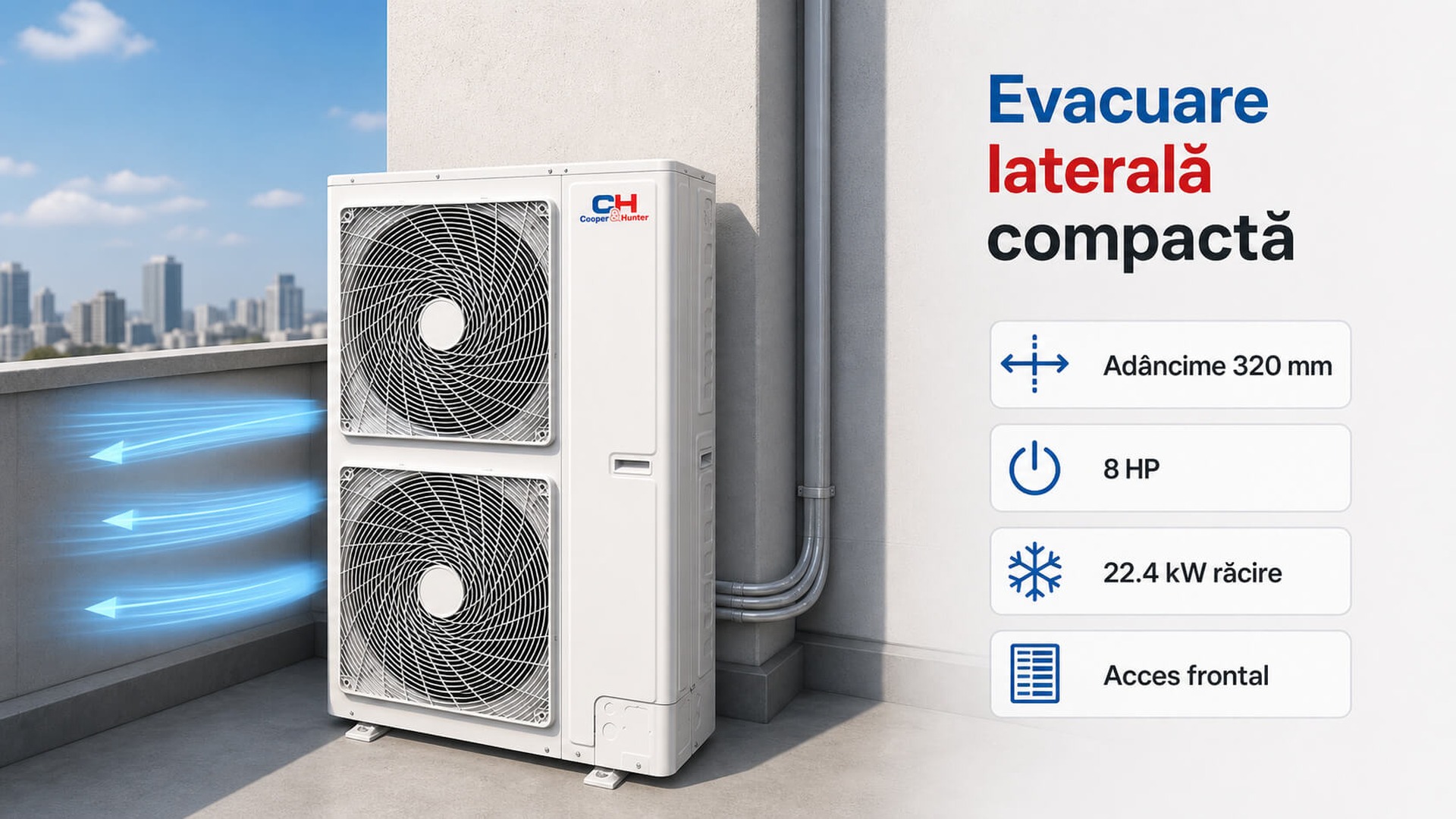

Evacuare laterală pentru amplasamente cu adâncime redusă
Cu numai 320 mm adâncime, carcasa se poate monta lipită de un parapet sau într-o nișă, iar evacuarea laterală refulează aerul orizontal, fără spațiu liber deasupra.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.

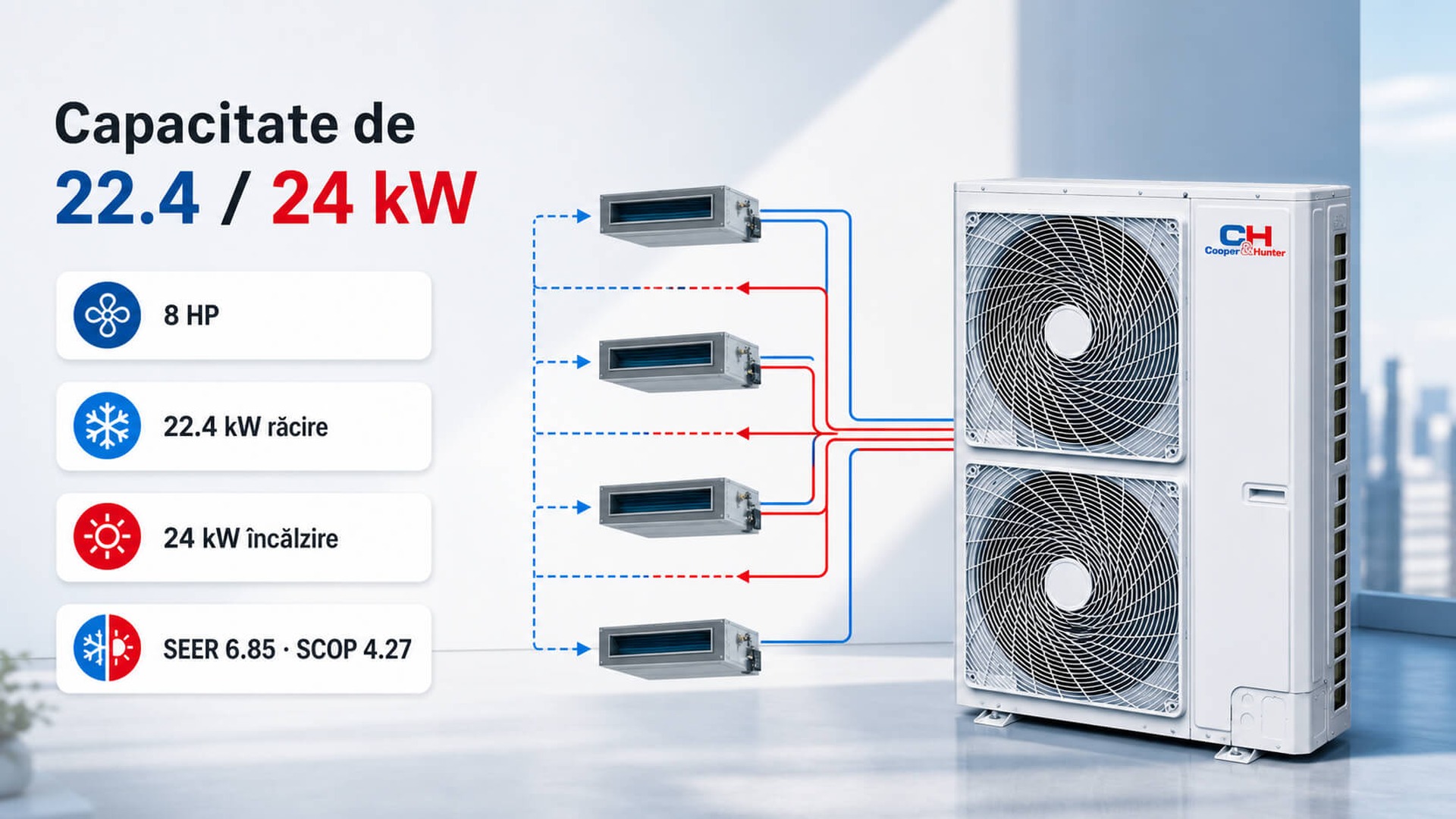

Capacitate de 22.4 kW la răcire și 24 kW la încălzire
Modelul oferă 22.4 kW la răcire și 24 kW la încălzire, în clasa de 8 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.85 și SCOP 4.27; cu unități tip casetă, SEER 6.82 și SCOP 4.31.

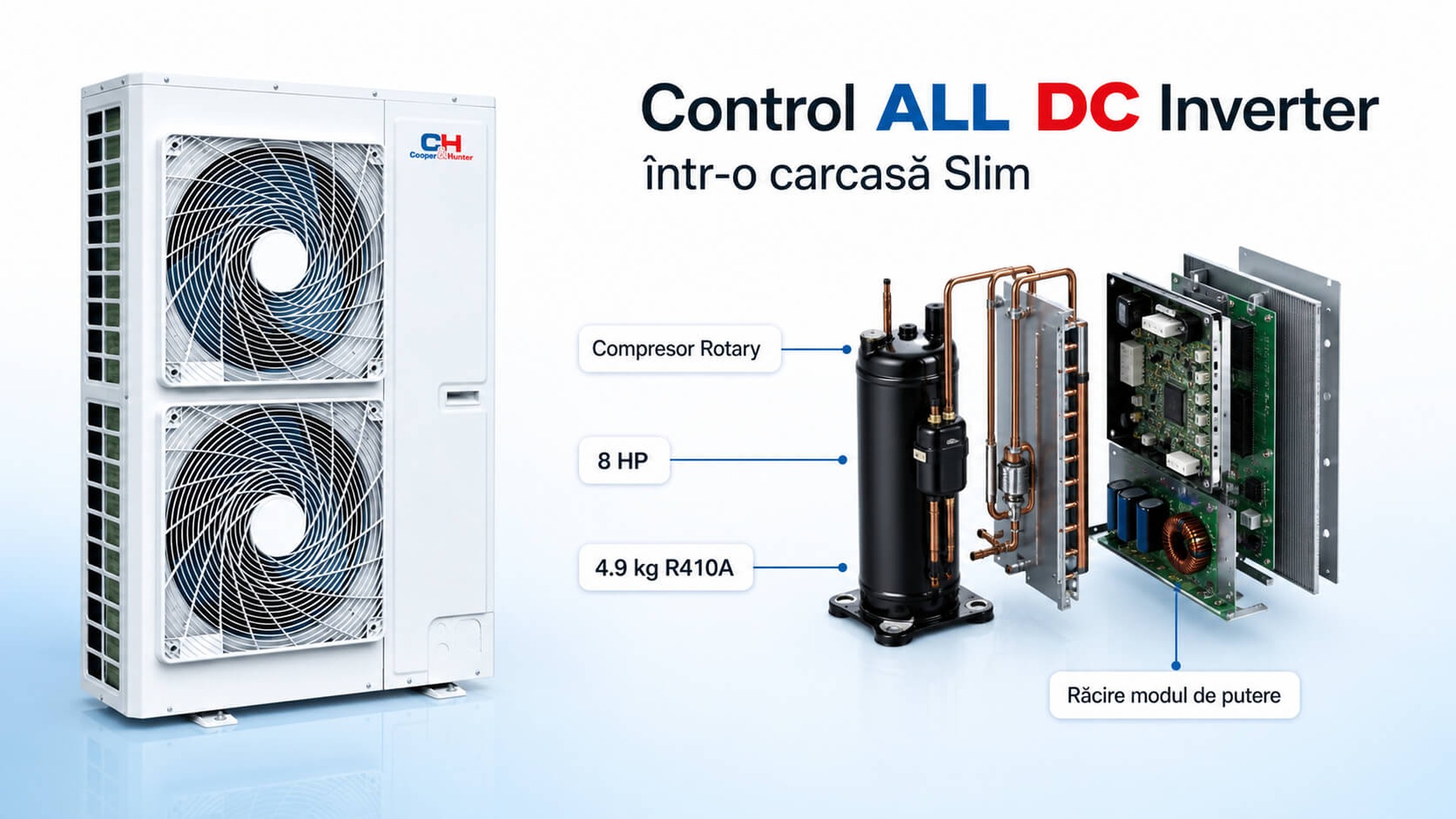

Control ALL DC Inverter într-o carcasă Slim
Compresorul Rotary de 8 HP lucrează pe o platformă ALL DC Inverter, cu control al cuplului la frecvențe joase pentru porniri line.
Cele 4.9 kg de R410A trec și prin răcirea cu agent frigorific a modulului de putere, care menține stabile componentele electronice.

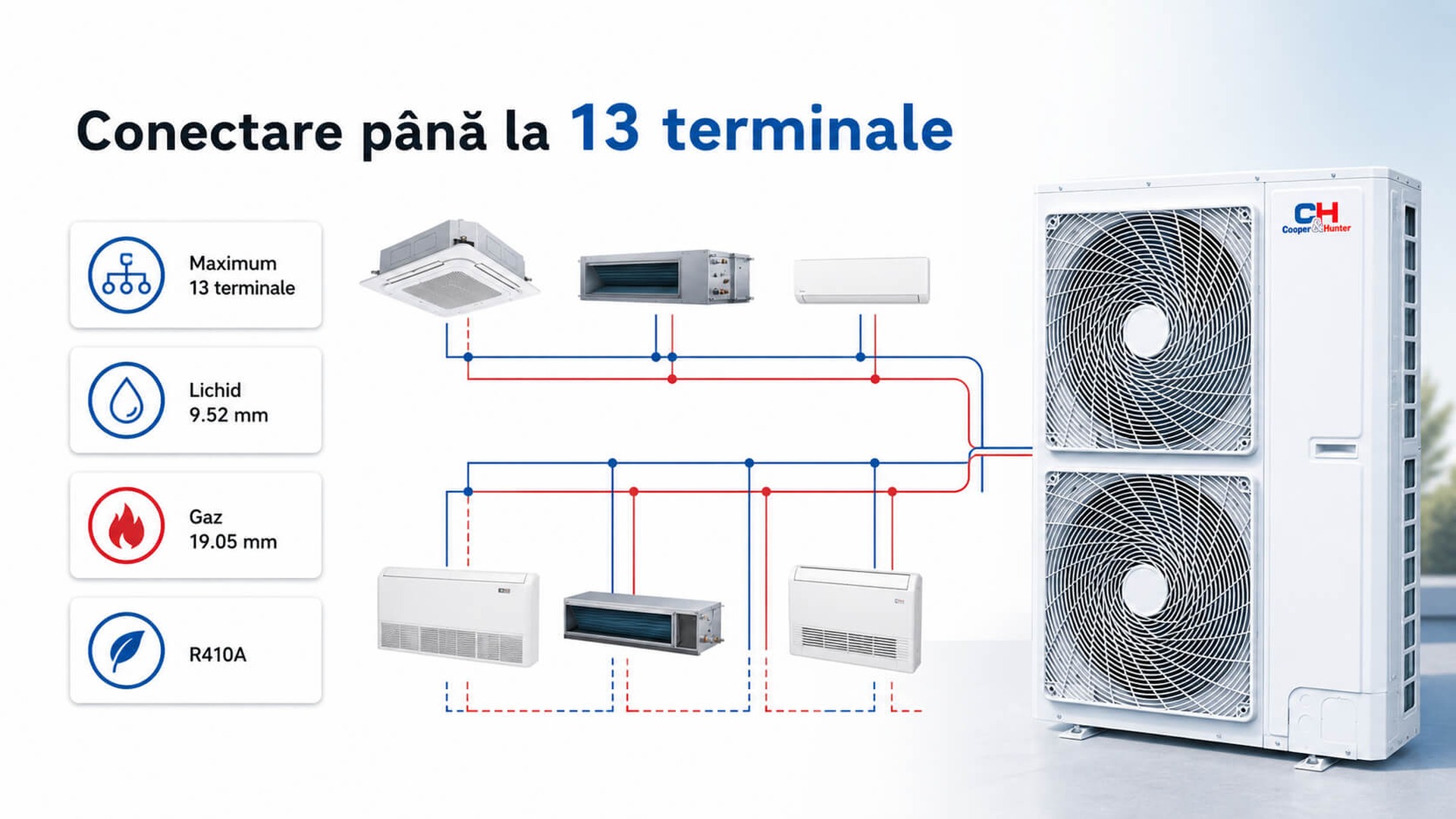

Conectarea a până la 13 unități interioare
La modelul CHV-5S224SNMX2 pot fi conectate maximum 13 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 19.05 mm; circuitul utilizează R410A.

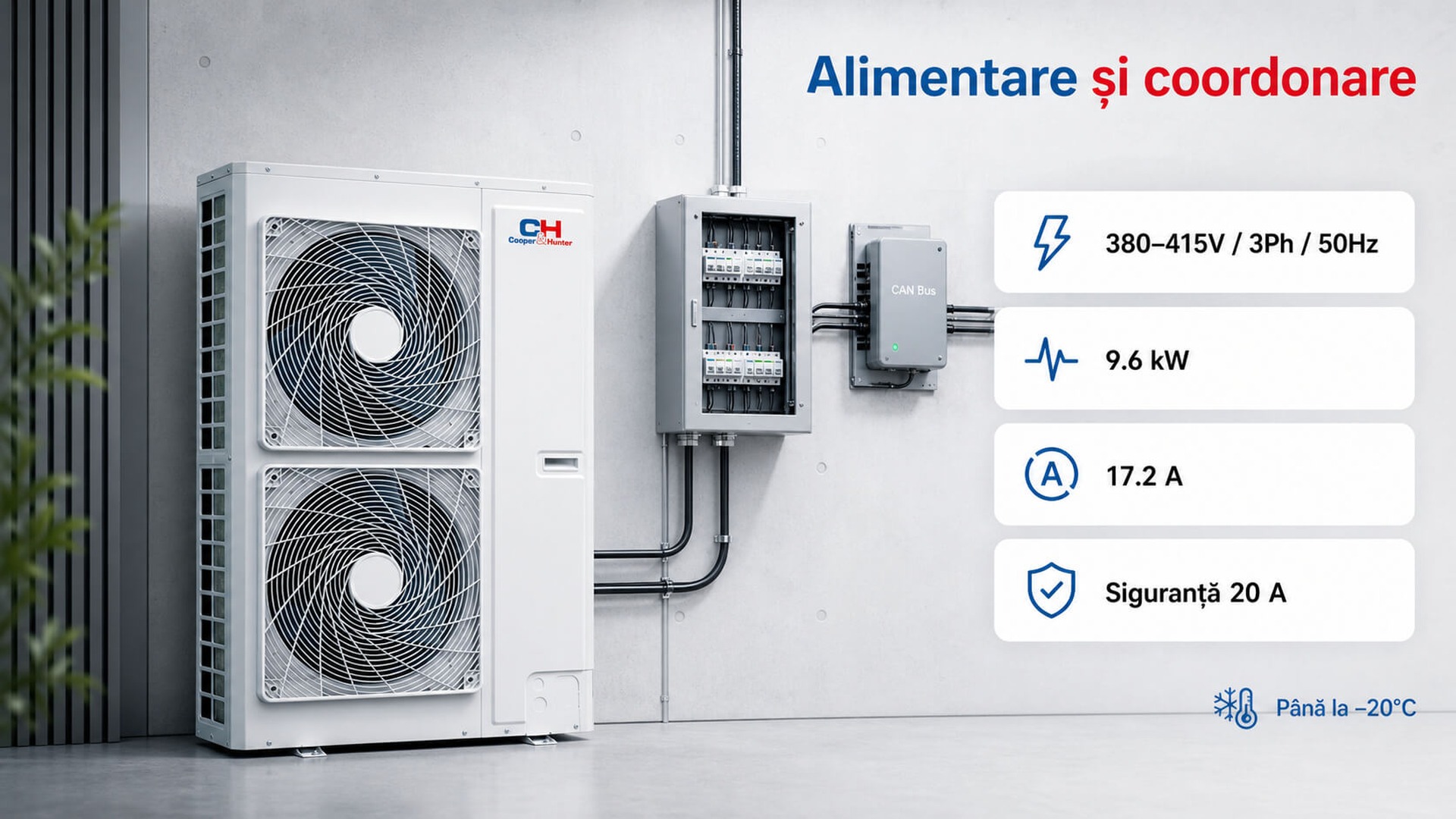

Alimentare 380-415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Presiunea sonoră declarată este de 60 dB(A). Puterea sonoră cu unități duct este 78 dB(A). Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 9.6 kW, curentul maxim 17.2 A, iar siguranța recomandată 20 A. Comunicația CAN Bus și degivrarea inteligentă sprijină funcționarea în sezonul rece, până la -20°C.

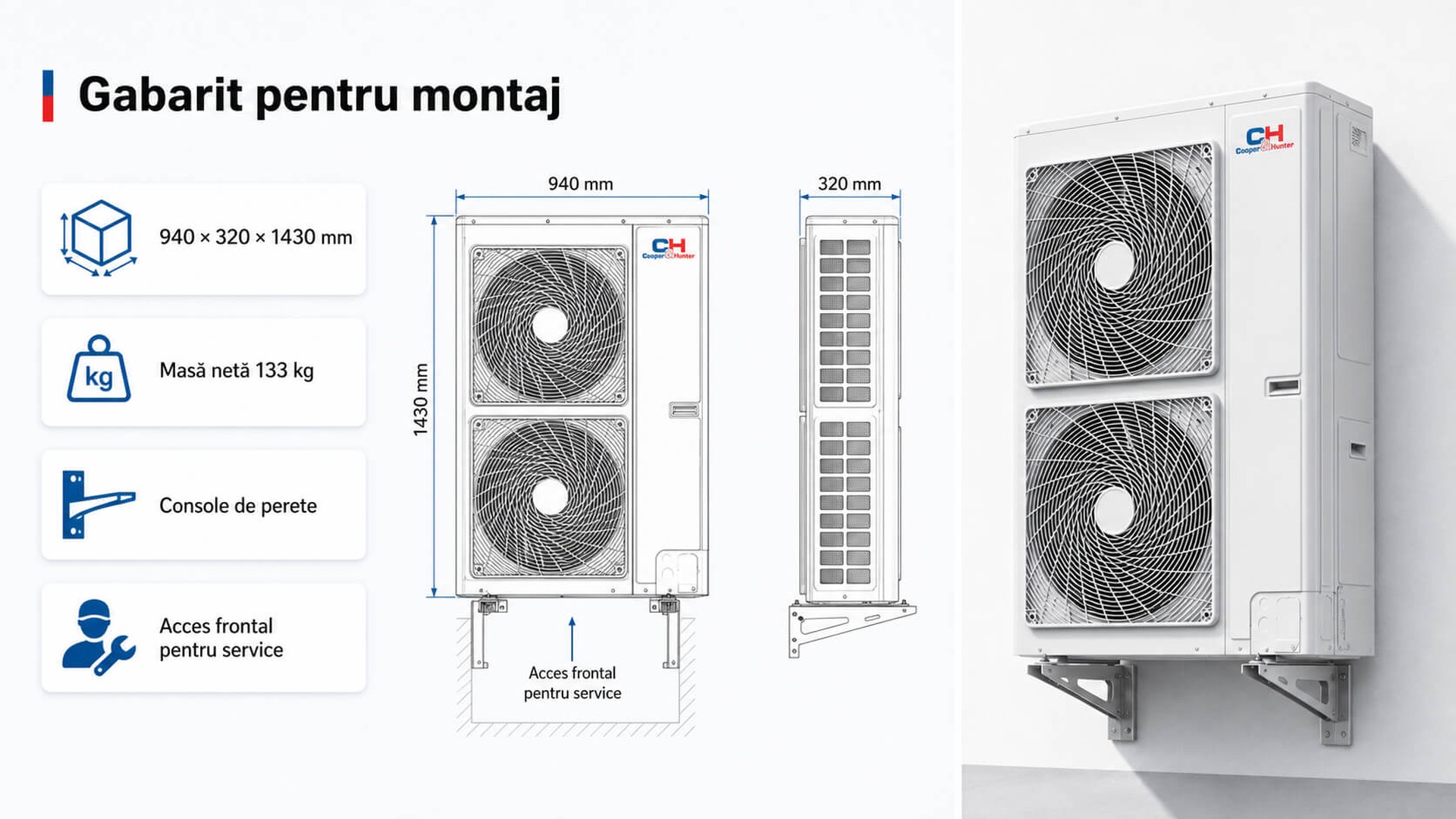

Gabarit 940×320×1430 mm pentru planificarea montajului
Unitatea măsoară 940×320×1430 mm și are o greutate netă de 133 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cele 133 kg și adâncimea de 320 mm permit montajul pe console de perete, cu acces frontal pentru service și traseu de transport îngust.
CHV-5S224SNMX2, alegere documentată pentru proiectare și execuție
Pentru cei 8 HP ai modelului CHV-5S224SNMX2, proiectantul și instalatorul pot corela sarcina termică cu adâncimea disponibilă și cu traseele frigorifice ale amplasamentului. Echipa Cooper&Hunter poate sprijini selectarea componentelor compatibile și definitivarea soluției pentru proiect.
