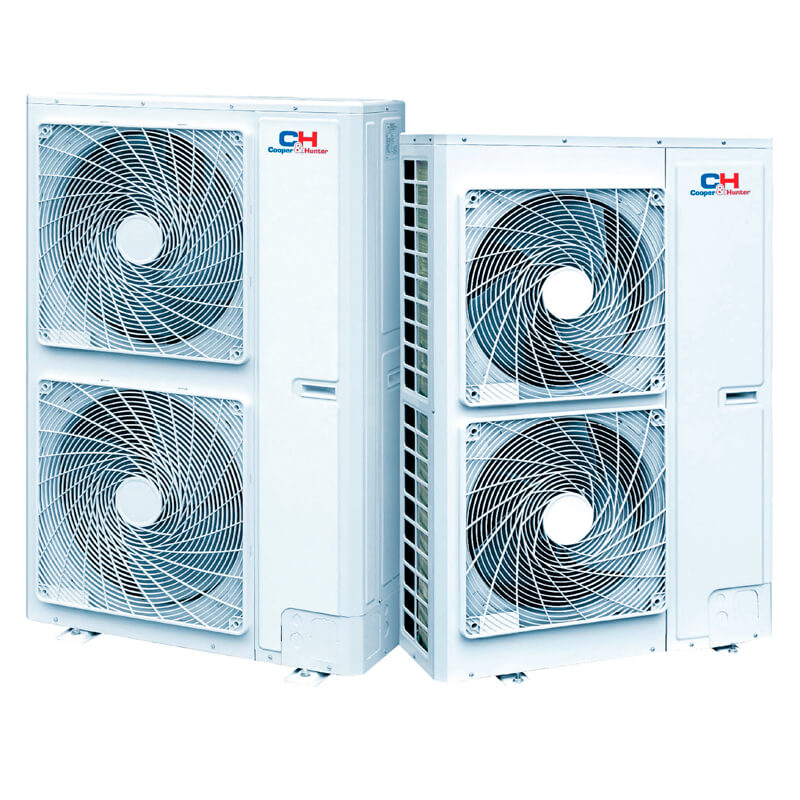

CHV-5S335SNMX2: unitate externă VRF Slim pentru proiecte HVAC
Modelul CHV-5S335SNMX2 este o unitate externă VRF Slim de 12 HP cu evacuare laterală, care concentrează 33.5 kW de răcire într-un corp de numai 486 mm adâncime. Poate prelua până la 20 de terminale interioare, păstrând formatul compact al gamei Slim.
Selecția modelului CHV-5S335SNMX2 pornește de la sarcina termică a clădirii și limita de 20 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

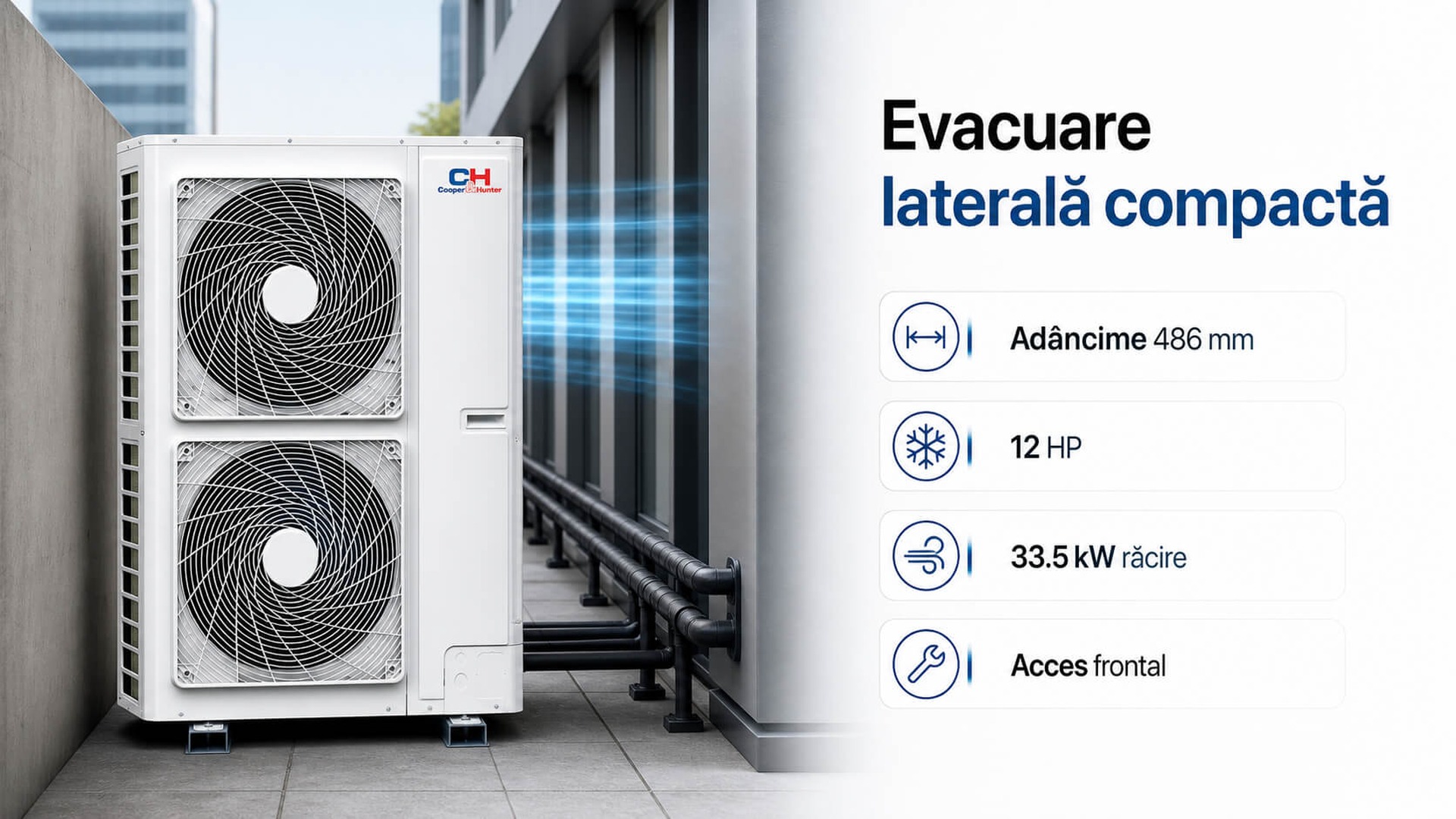

Evacuare laterală pentru amplasamente cu adâncime redusă
Cu 486 mm adâncime și evacuare laterală, cei 12 HP se pot amplasa în spații tehnice strâmte, unde aerul este refulat orizontal, iar accesul de service se face din față.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.

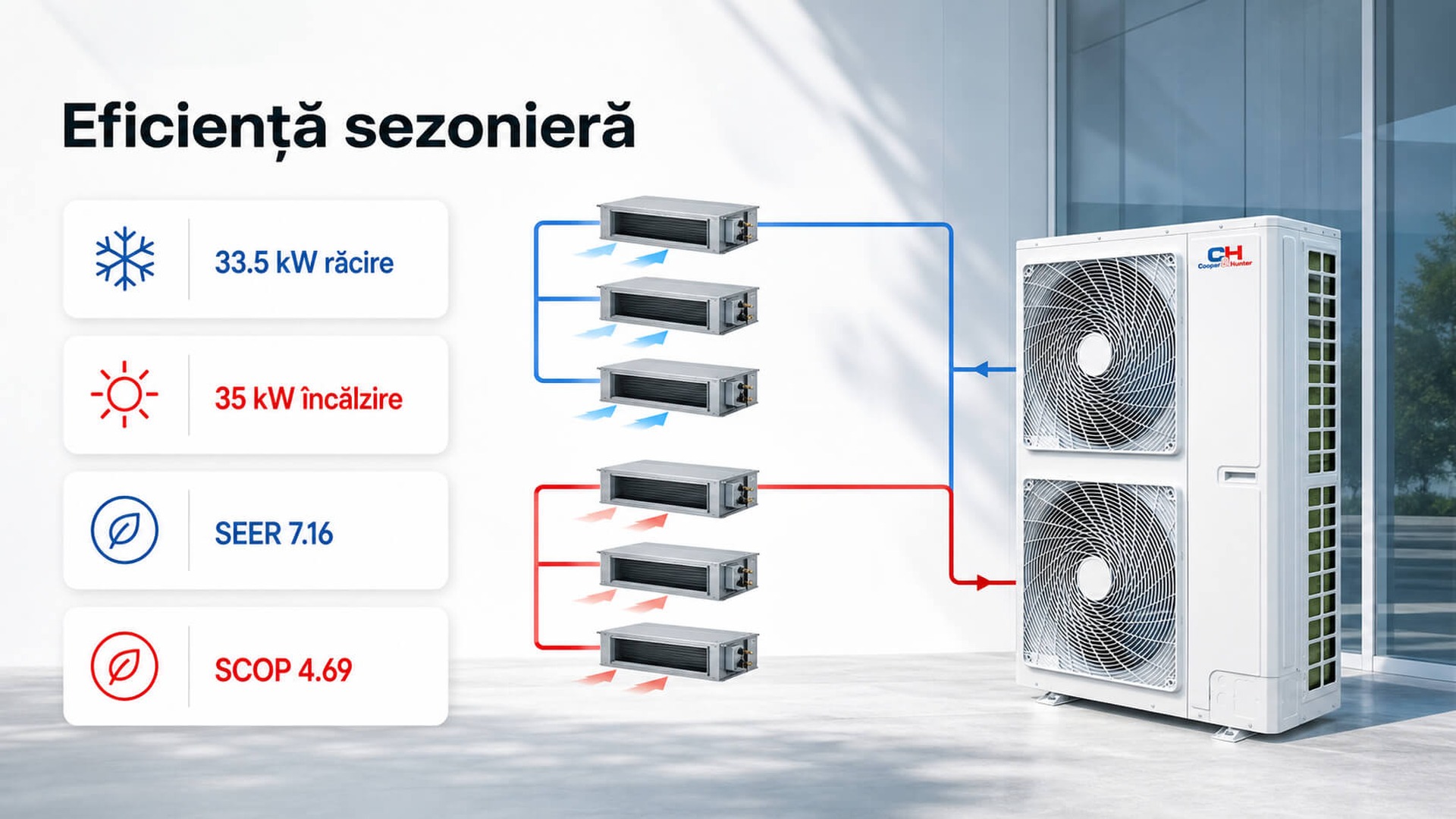

Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 33.5 kW la răcire și 35 kW la încălzire, în clasa de 12 HP. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 7.16 și SCOP 4.69; cu unități tip casetă, SEER 6.29 și SCOP 4.16.

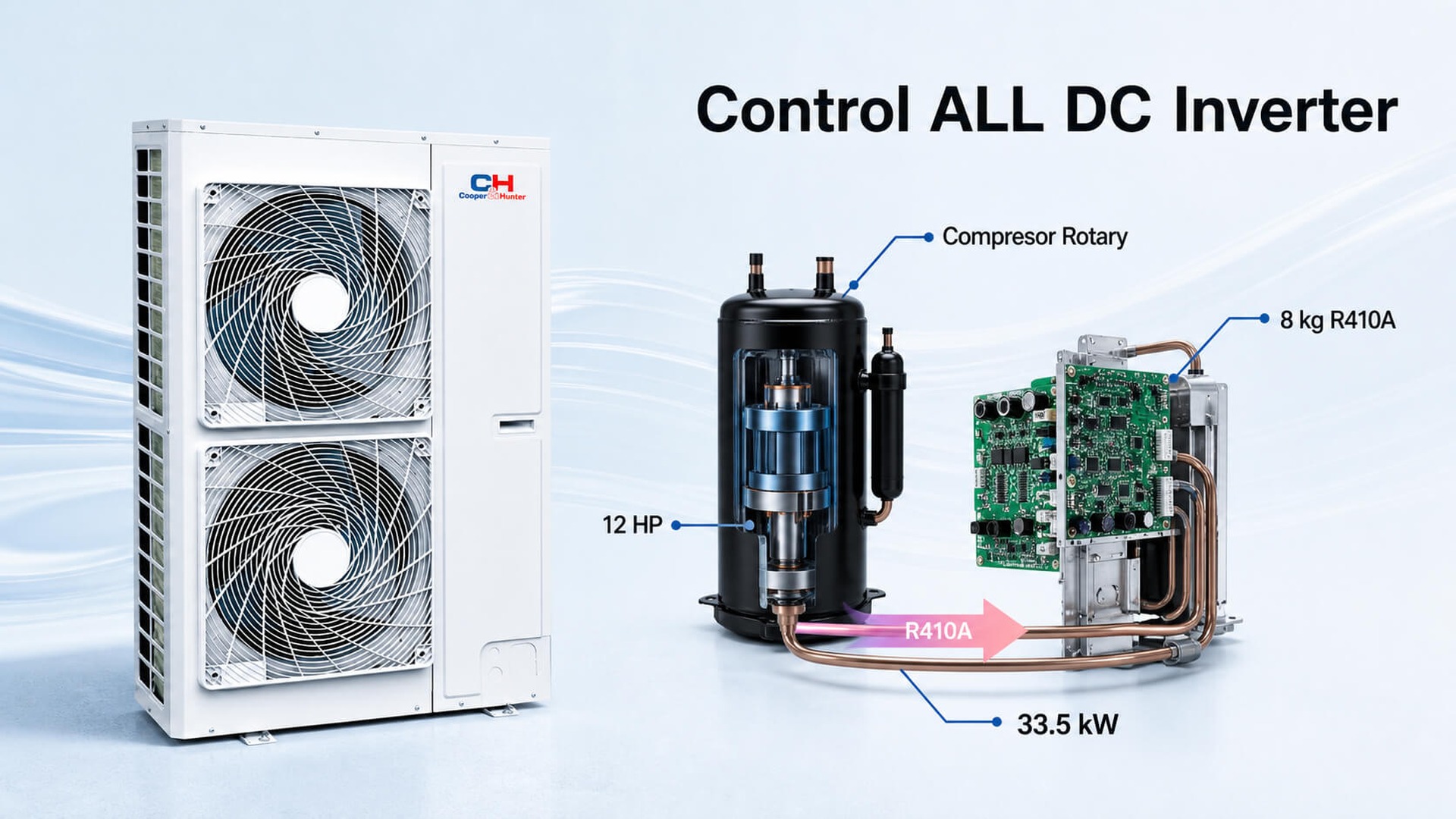

Control ALL DC Inverter într-o carcasă Slim
Compresorul Rotary de 12 HP funcționează pe platformă ALL DC Inverter, cu control al cuplului la frecvențe joase pentru a susține sarcina de 33.5 kW.
Modulul de putere este răcit cu agent frigorific din cele 8 kg de R410A ale circuitului, ceea ce menține stabilă electronica.

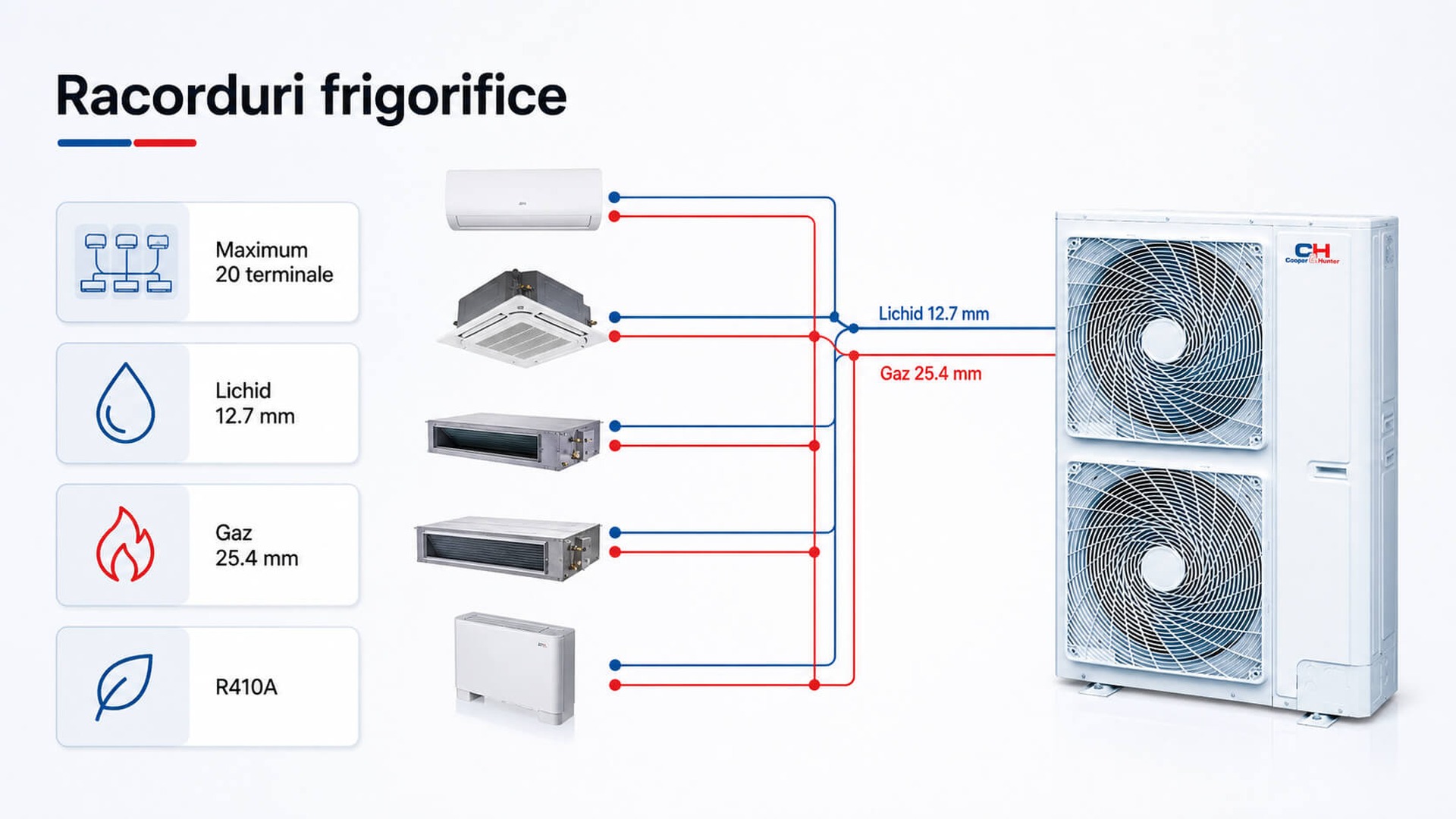

Racorduri de 12.7 mm pe lichid și 25.4 mm pe gaz
La modelul CHV-5S335SNMX2 pot fi conectate maximum 20 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 25.4 mm; circuitul utilizează R410A.
Funcționare monitorizată pentru exploatarea instalației
Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 81 dB(A). Parametrul trebuie corelat cu restul configurației și cu limitele precizate în documentația tehnică a sistemului.
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 13.7 kW, curentul maxim 24.5 A, iar siguranța recomandată 32 A. Intervalul extins de tensiune 320-460V și comunicația CAN Bus ajută la funcționarea stabilă în rețele electrice slabe.

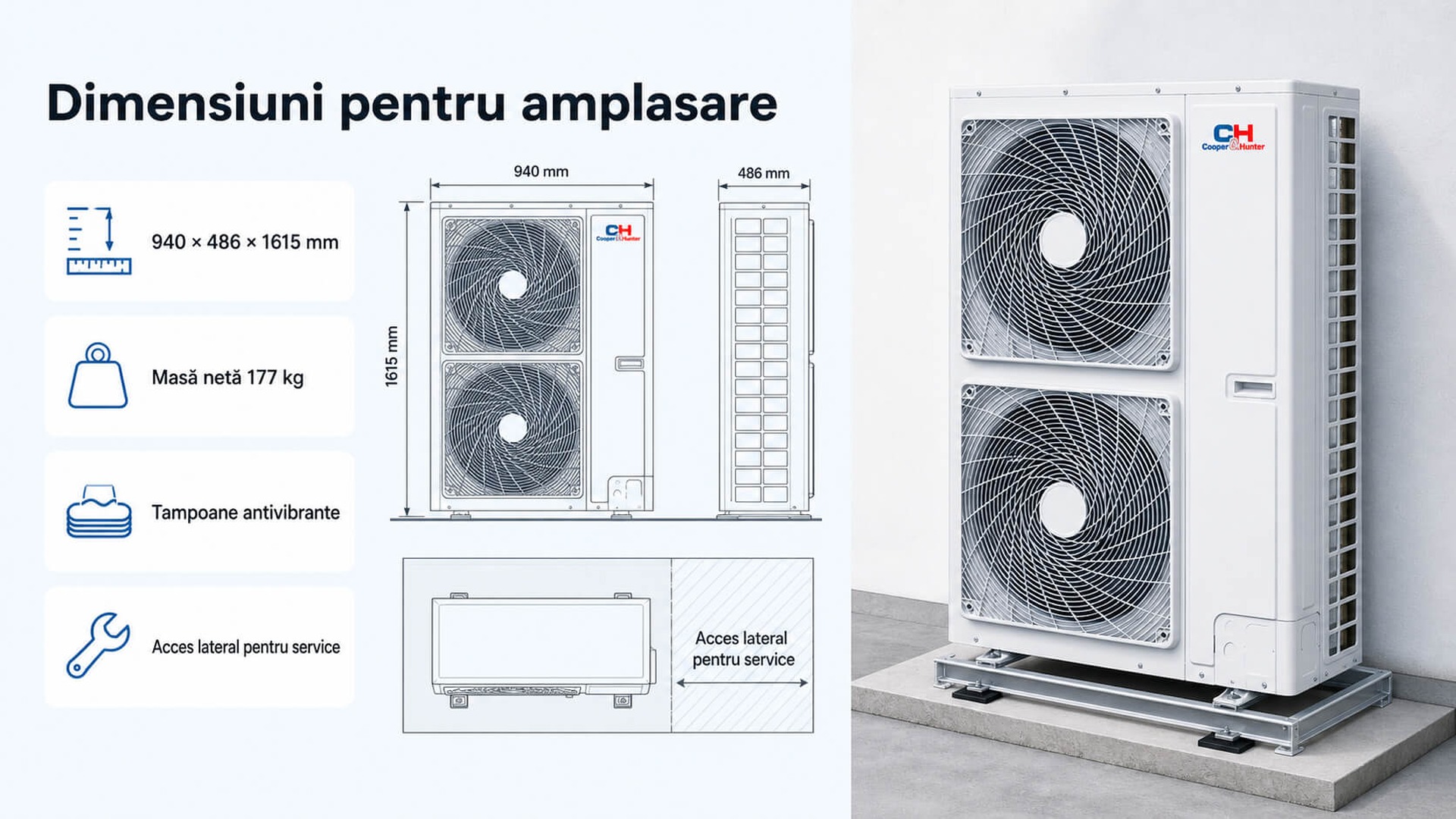

Dimensiuni clare pentru amplasare și mentenanță
Unitatea măsoară 940×486×1615 mm și are o greutate netă de 177 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cele 177 kg pe un corp de 486 mm adâncime cer reazeme verificate, cale de transport îngustă și spațiu de acces lateral pentru mentenanță.
CHV-5S335SNMX2, bază tehnică pentru un proiect VRF bine coordonat
Pentru cei 12 HP și 33.5 kW ai modelului CHV-5S335SNMX2, proiectantul și instalatorul pot corela numărul de terminale, traseele și adâncimea disponibilă cu datele tehnice de mai sus. Compatibilitatea componentelor se poate confirma cu echipa Cooper&Hunter.
