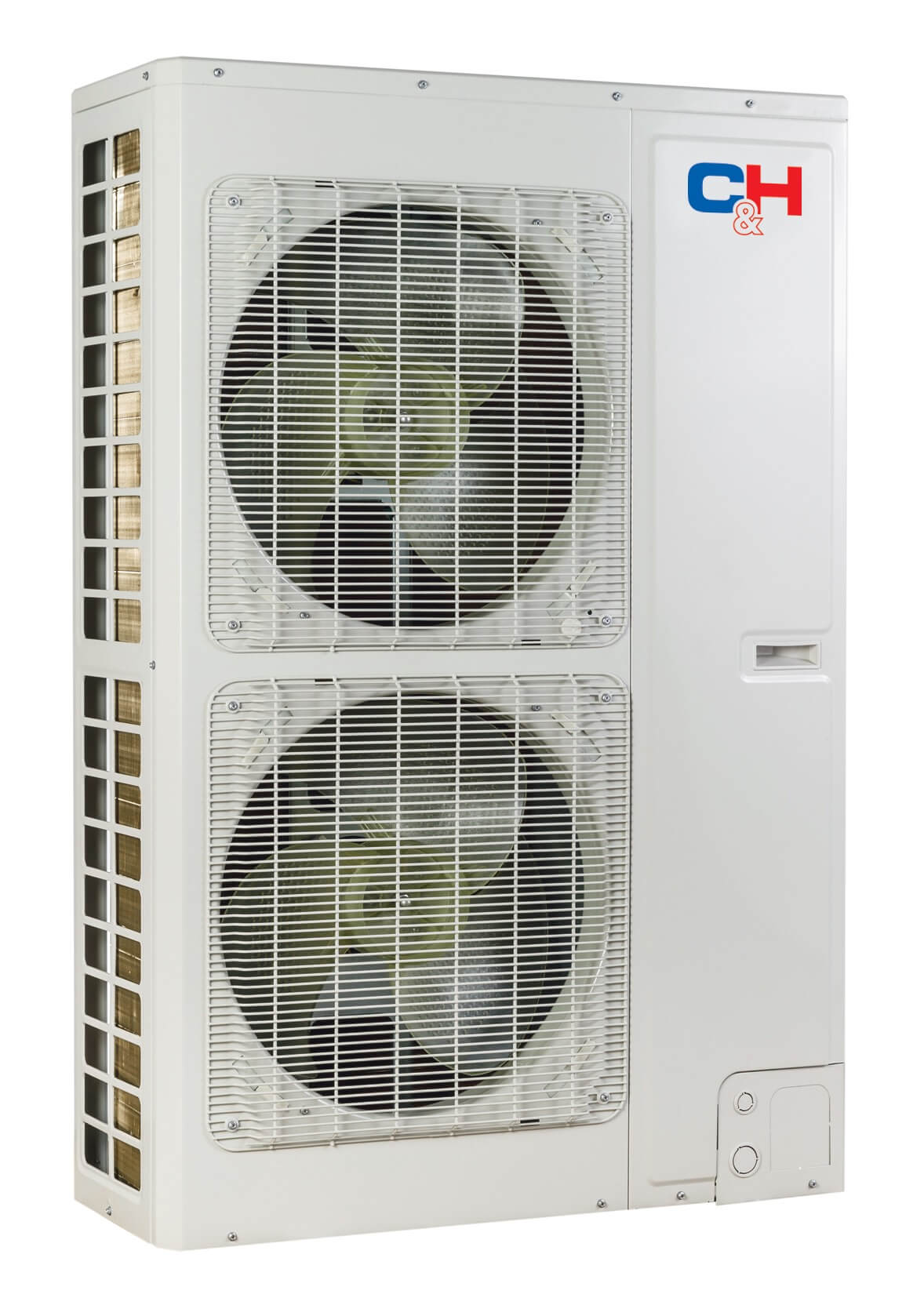

CHV-PV140NK: unitate externă VRF Solar pentru proiecte HVAC
CHV-PV140NK este o unitate externă VRF Solar care poate utiliza direct energia fotovoltaică și poate coordona aportul acesteia cu rețeaua electrică. Soluția se adresează proiectelor care urmăresc integrarea climatizării cu producția locală de energie.
Selecția modelului CHV-PV140NK pornește de la sarcina termică a clădirii și limita de 8 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Climatizare VRF corelată cu producția fotovoltaică
Cei 5 HP ai modelului CHV-PV140NK pot fi alimentați direct din panouri, iar surplusul de energie poate fi livrat în rețea atunci când clădirea cere mai puțin.
Când producția fotovoltaică scade, unitatea trece automat pe alimentarea din rețea, fără întreruperea climatizării. Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.

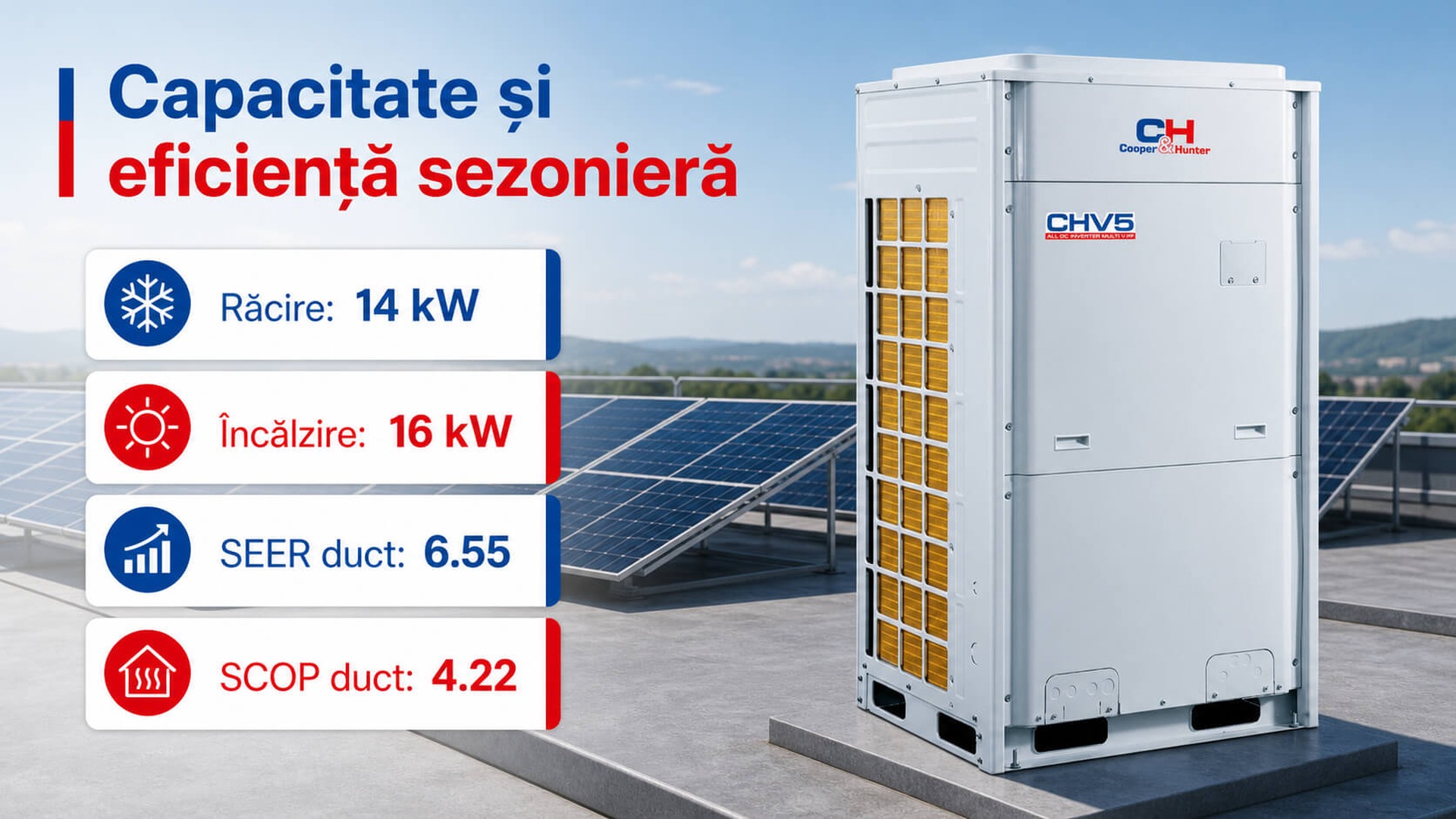

Capacitate de 14 kW la răcire și 16 kW la încălzire
Modelul oferă 14 kW la răcire și 16 kW la încălzire, în clasa de 5 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.55 și SCOP 4.22; cu unități tip casetă, SEER 6.64 și SCOP 3.77.

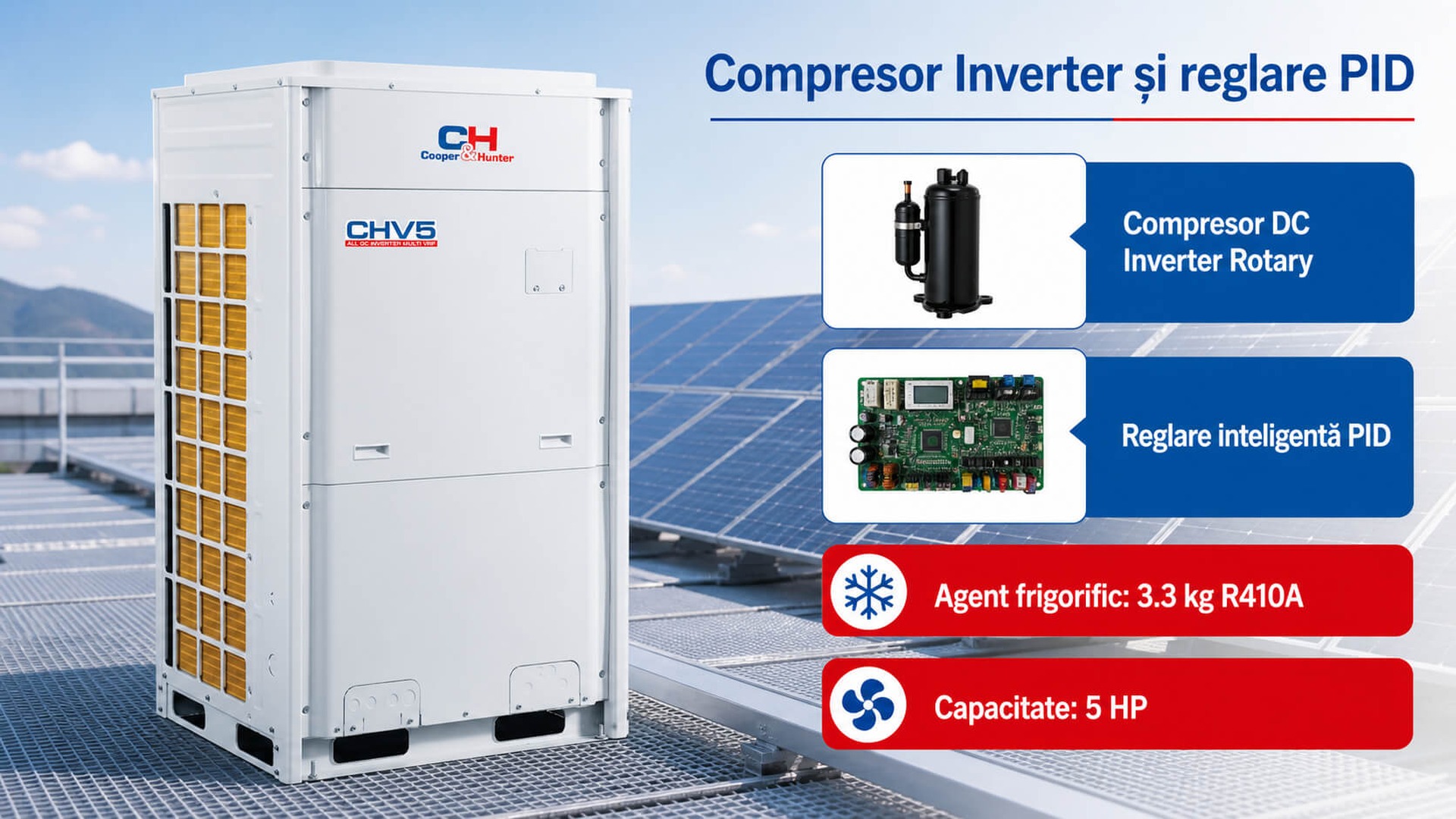

Compresor Inverter Rotary și reglare inteligentă PID
Compresorul DC Inverter Rotary susține cei 5 HP ai modelului, cu reglare PID care ajustează turația după aportul panourilor.
În circuit se află 3.3 kg de R410A. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.

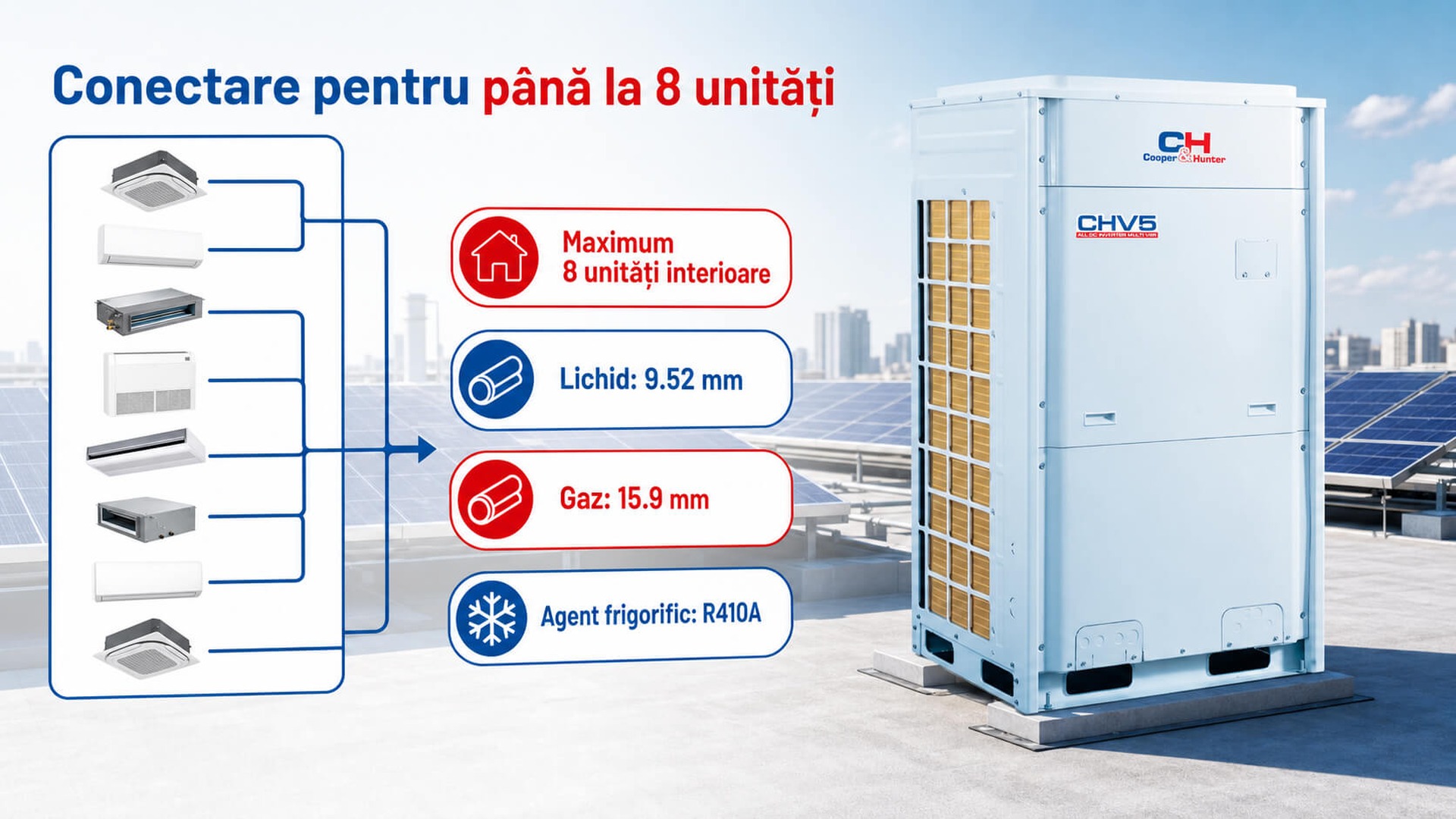

Conectarea a până la 8 unități interioare
La modelul CHV-PV140NK pot fi conectate maximum 8 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Diametrele racordurilor sunt de 9.52 mm pe lichid și 15.9 mm pe gaz, pe circuit cu R410A.

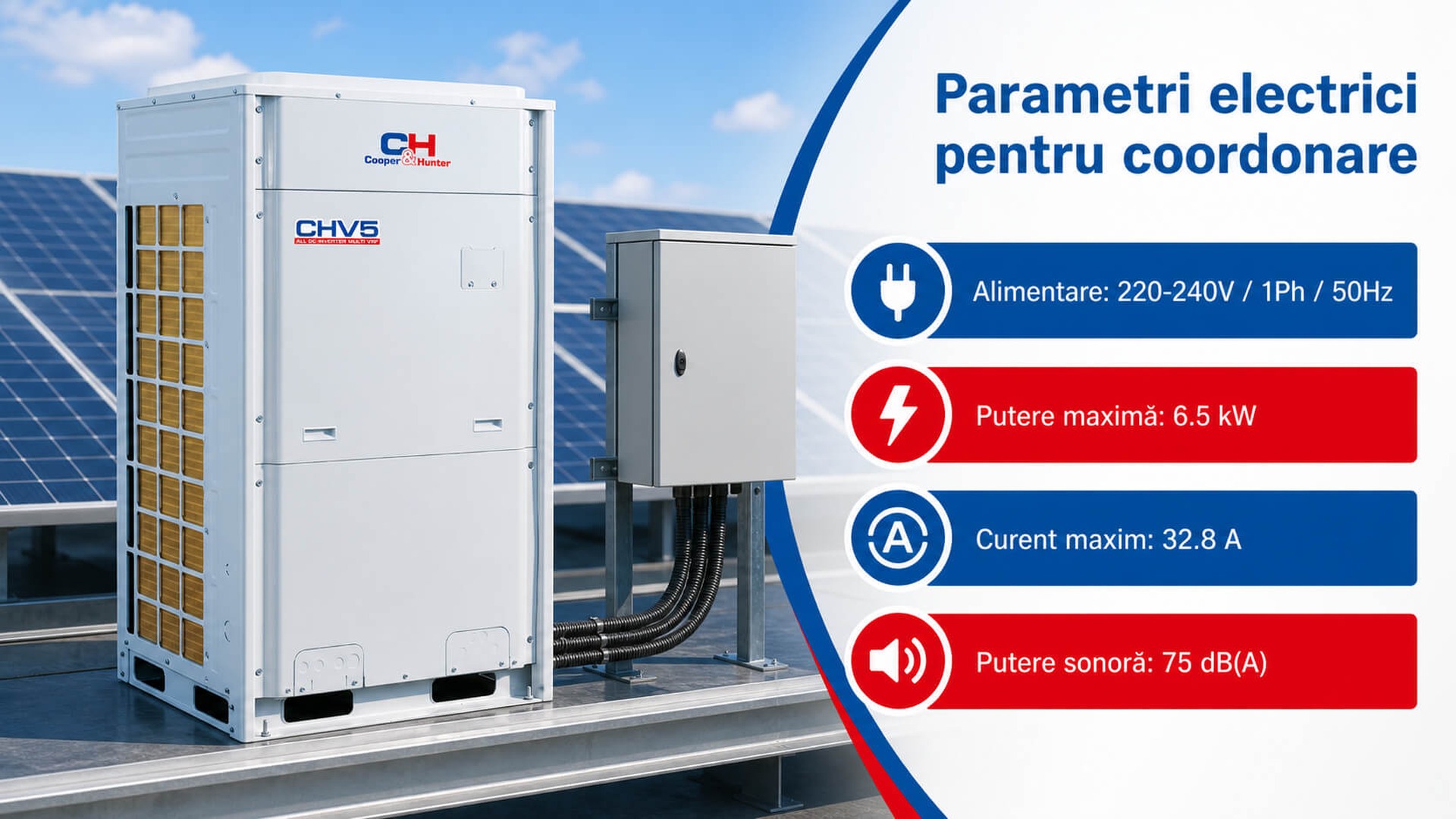

Alimentare 220-240V / 1Ph / 50Hz și parametri electrici pentru coordonare
Cu unități de tip duct, puterea sonoră declarată este de 75 dB(A). Schema finală trebuie verificată de proiectant împreună cu alimentarea, protecțiile și comunicația necesare echipamentului.
Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 6.5 kW, iar curentul maxim este 32.8 A. Funcționarea independentă de rețea și degivrarea inteligentă mențin climatizarea și atunci când alimentarea din rețea lipsește.

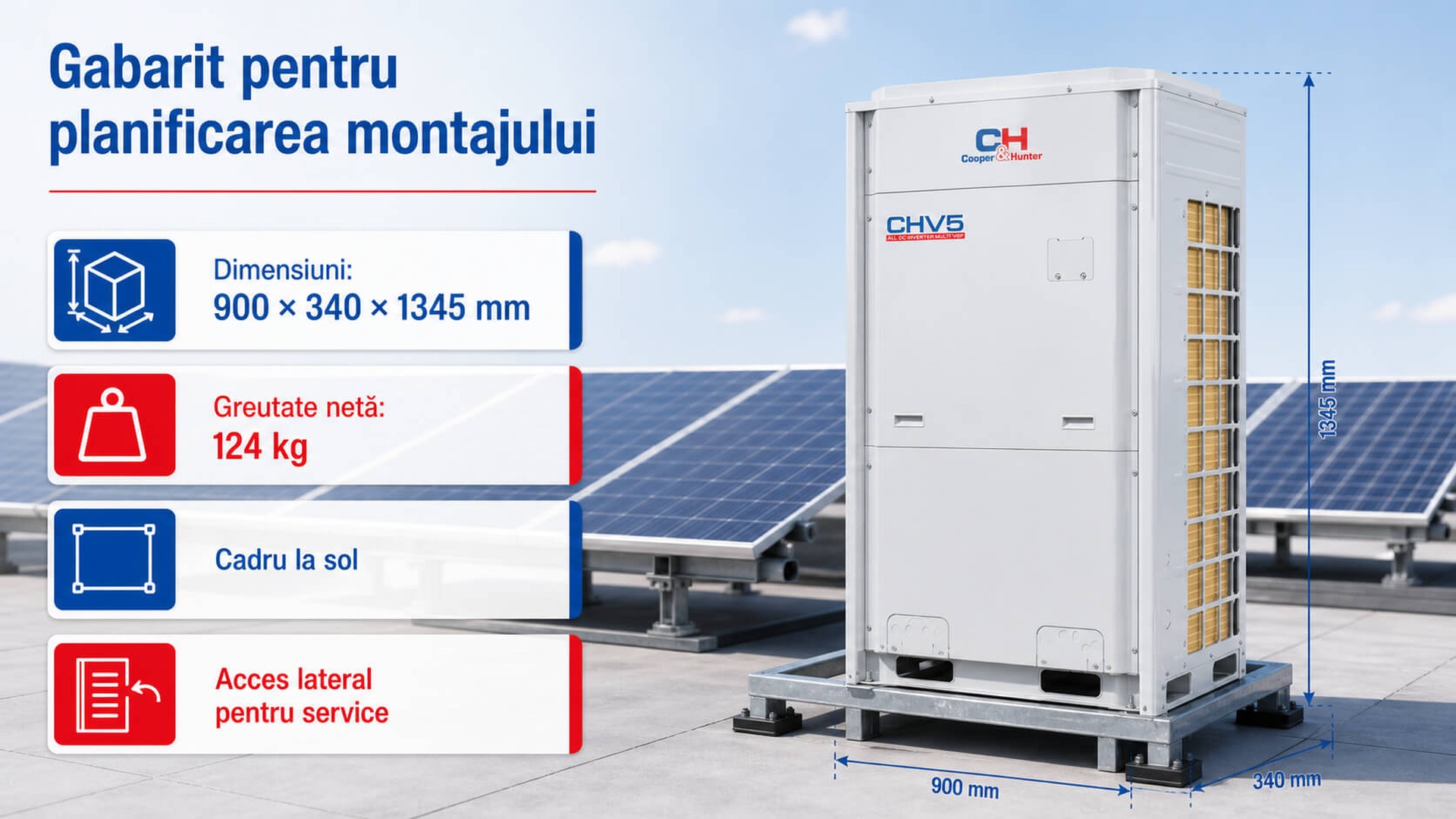

Gabarit 900×340×1345 mm pentru planificarea montajului
Modelul ocupă 900×340×1345 mm și are 124 kg net. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
La 124 kg și 340 mm adâncime, unitatea se montează ușor pe cadru la sol sau pe console, cu spațiu de acces lateral și traseu de transport simplu.
CHV-PV140NK, alegere documentată pentru proiectare și execuție
La cei 5 HP ai modelului CHV-PV140NK, proiectantul și instalatorul pot corela sarcina de 14 kW și cele 8 terminale cu dimensionarea tabloului fotovoltaic și condițiile de montaj. Echipa Cooper&Hunter poate valida schema finală a sistemului înainte de comandă.
