CHV6-504NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-504NMX este unitatea VRF de 18 HP din platforma CHV6, prima din serie cu doi compresori: 50.4 kW la răcire, 56.5 kW la încălzire și până la 29 de terminale, pentru clădiri mari de birouri sau cu destinație mixtă.
Selecția modelului CHV6-504NMX pornește de la sarcina termică a clădirii și limita de 29 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

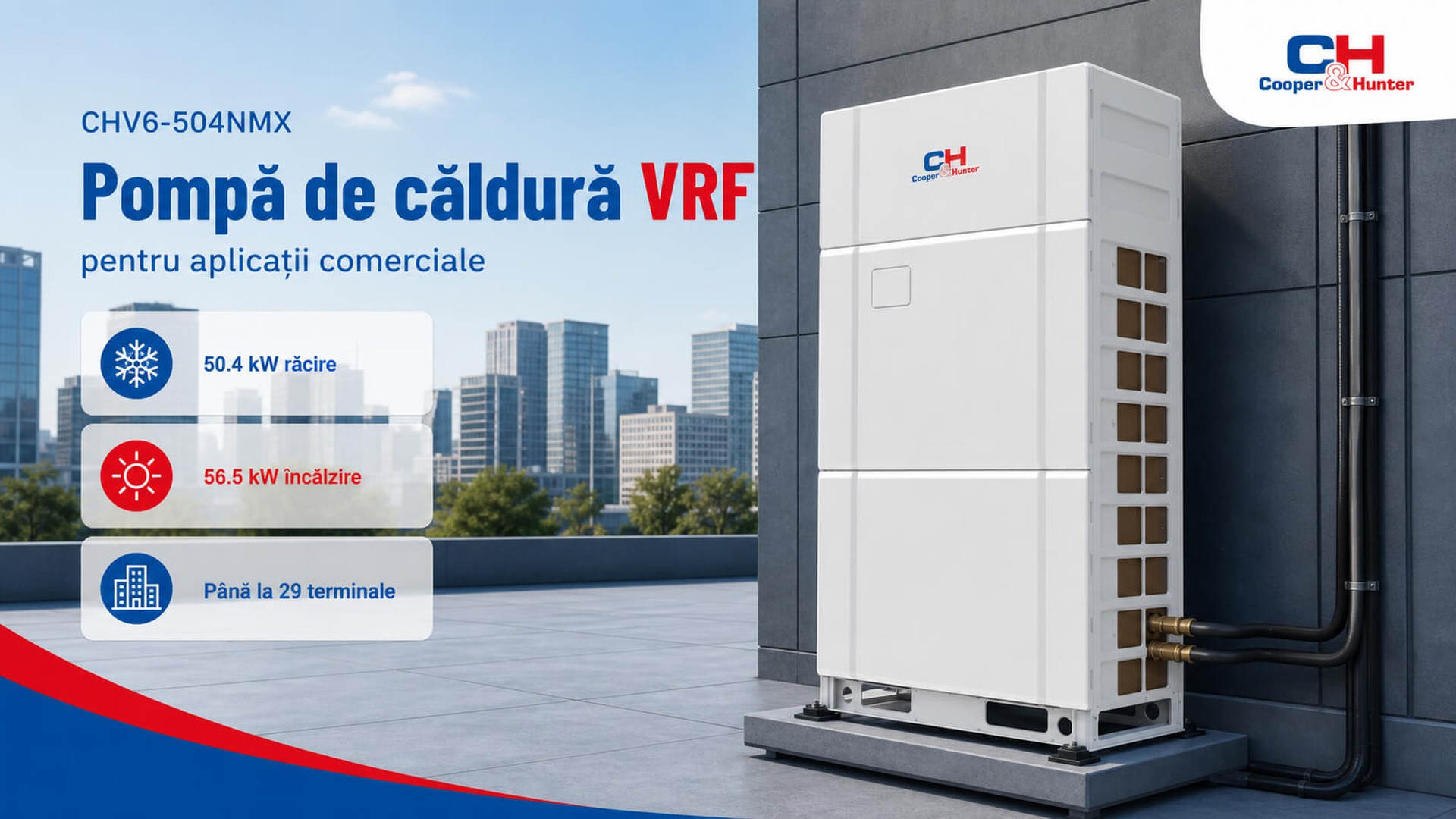

Pompă de căldură VRF pentru aplicații comerciale
În regim pompă de căldură, unitatea distribuie centralizat cei 50.4 kW frigorifici sau 56.5 kW termici, iar cei doi compresori acoperă împreună sarcina celor până la 29 de terminale.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

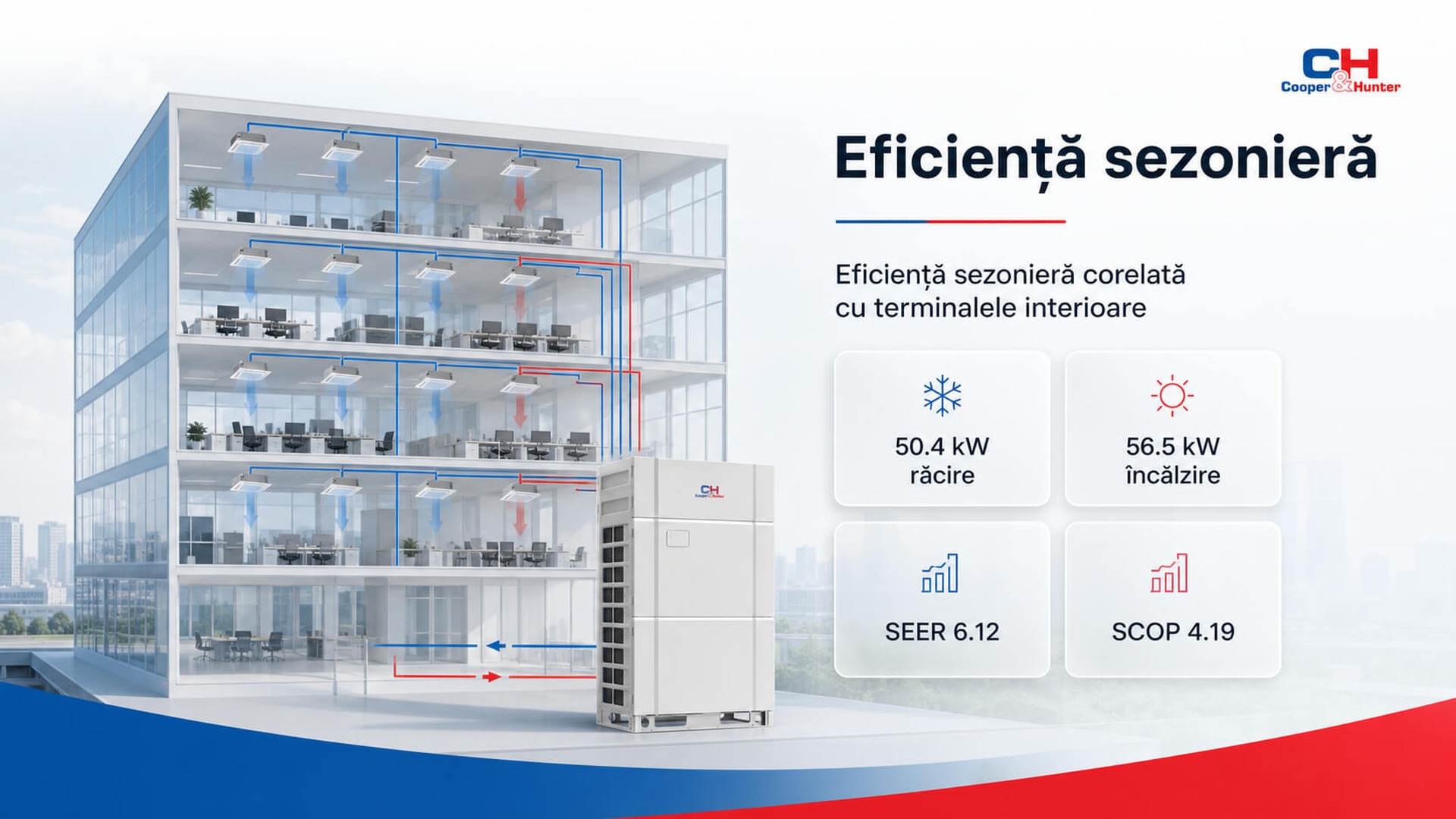

Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 50.4 kW la răcire și 56.5 kW la încălzire, în clasa de 18 HP.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.12 și SCOP 4.19; cu unități tip casetă, SEER 6.44 și SCOP 3.71.

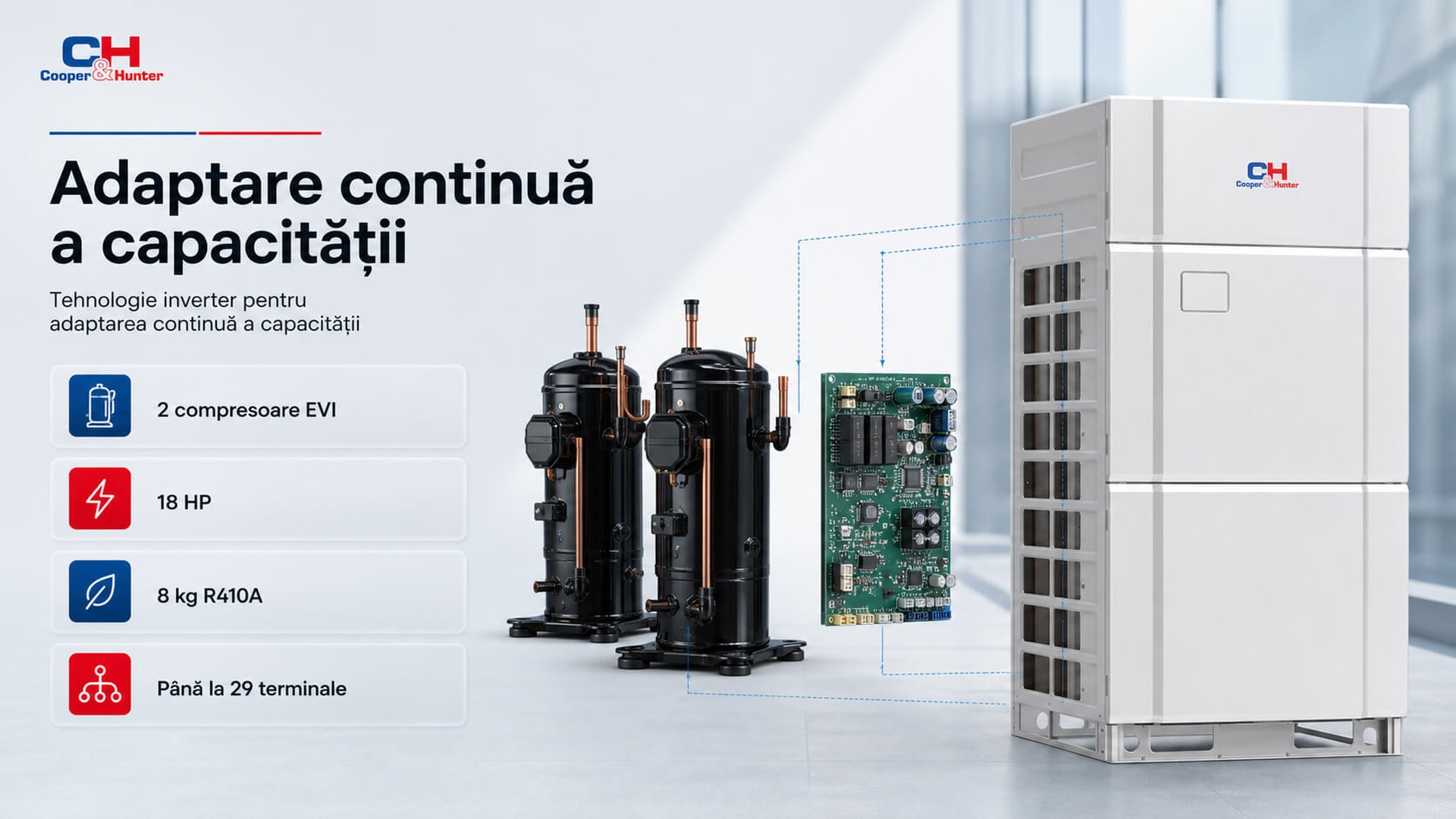

Tehnologie inverter pentru adaptarea continuă a capacității
Doi compresori EVI Inverter Scroll acoperă clasa de 18 HP, distribuindu-și sarcina și modulându-și turația după cererea celor 29 de terminale; circuitul conține 8 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

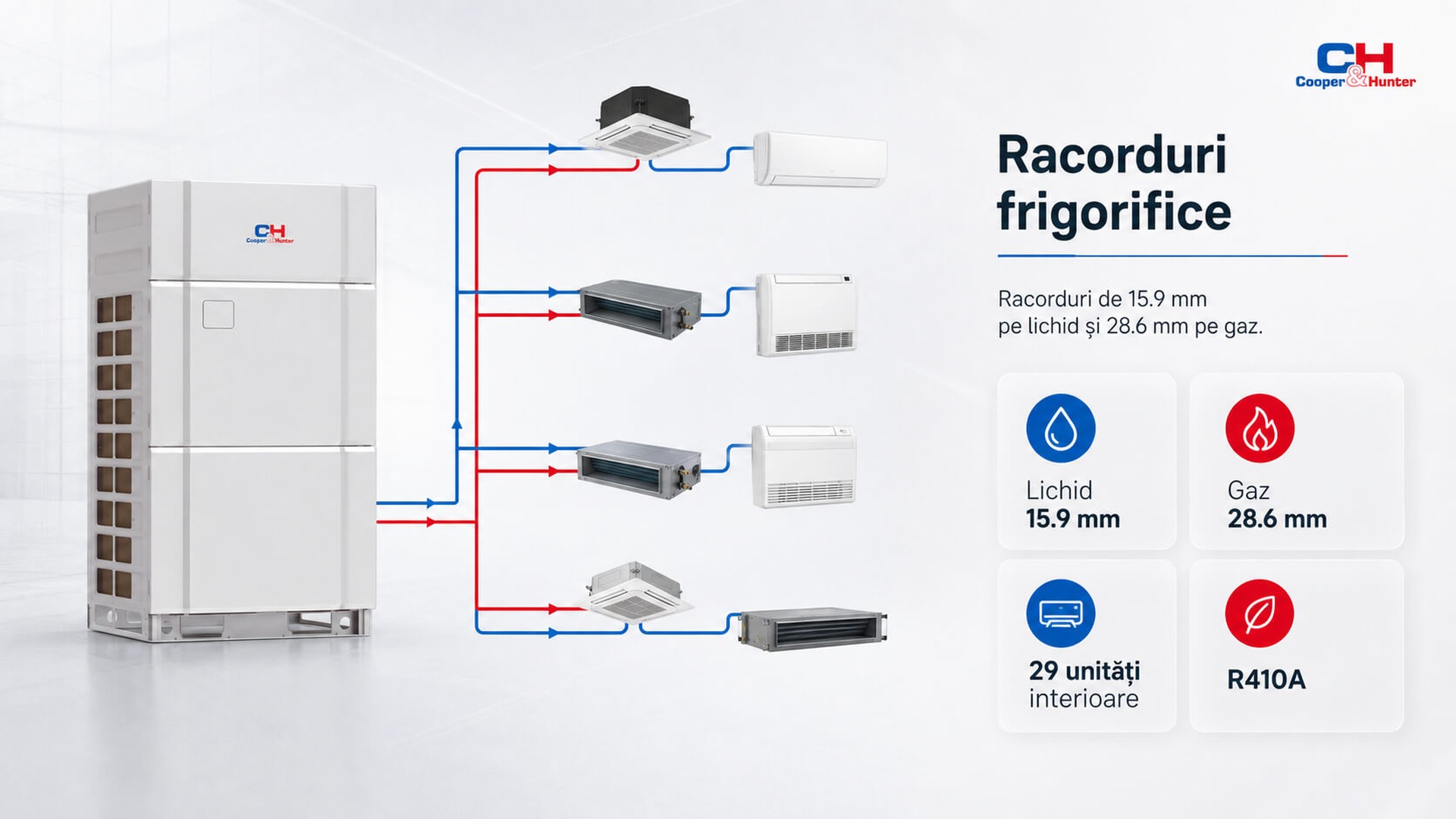

Racorduri de 15.9 mm pe lichid și 28.6 mm pe gaz
La modelul CHV6-504NMX pot fi conectate maximum 29 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 mm; circuitul utilizează R410A.

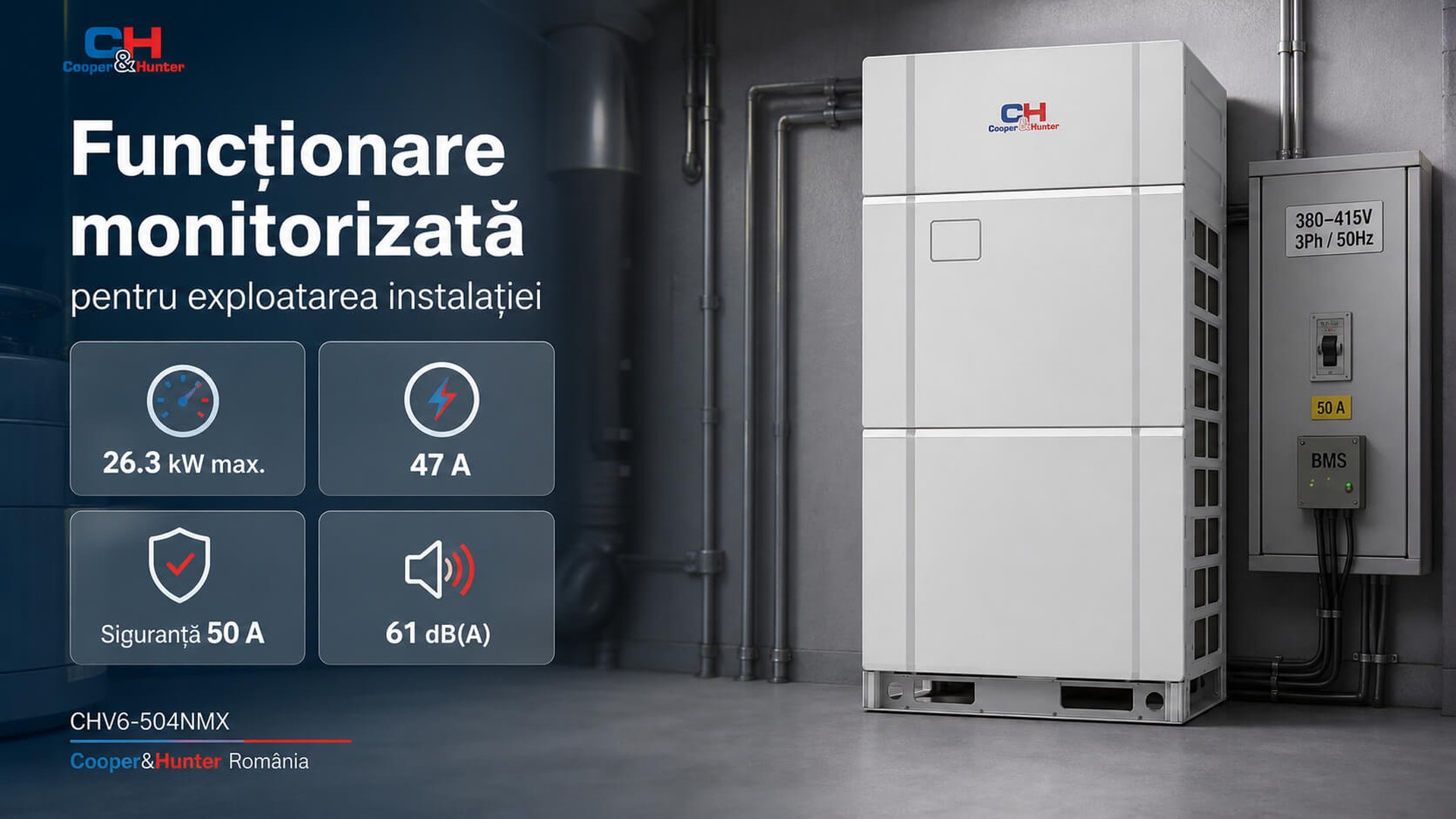

Funcționare monitorizată pentru exploatarea instalației
Presiunea sonoră declarată este de 61 dB(A). Puterea sonoră cu unități duct este 93 dB(A), iar cu unități casetă este 88 dB(A).
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 26.3 kW, curentul maxim 47 A, iar siguranța recomandată 50 A. Prin Modbus, KNX și BACnet unitatea se integrează în BMS, iar contorizarea inteligentă a energiei urmărește consumul pe sistem.

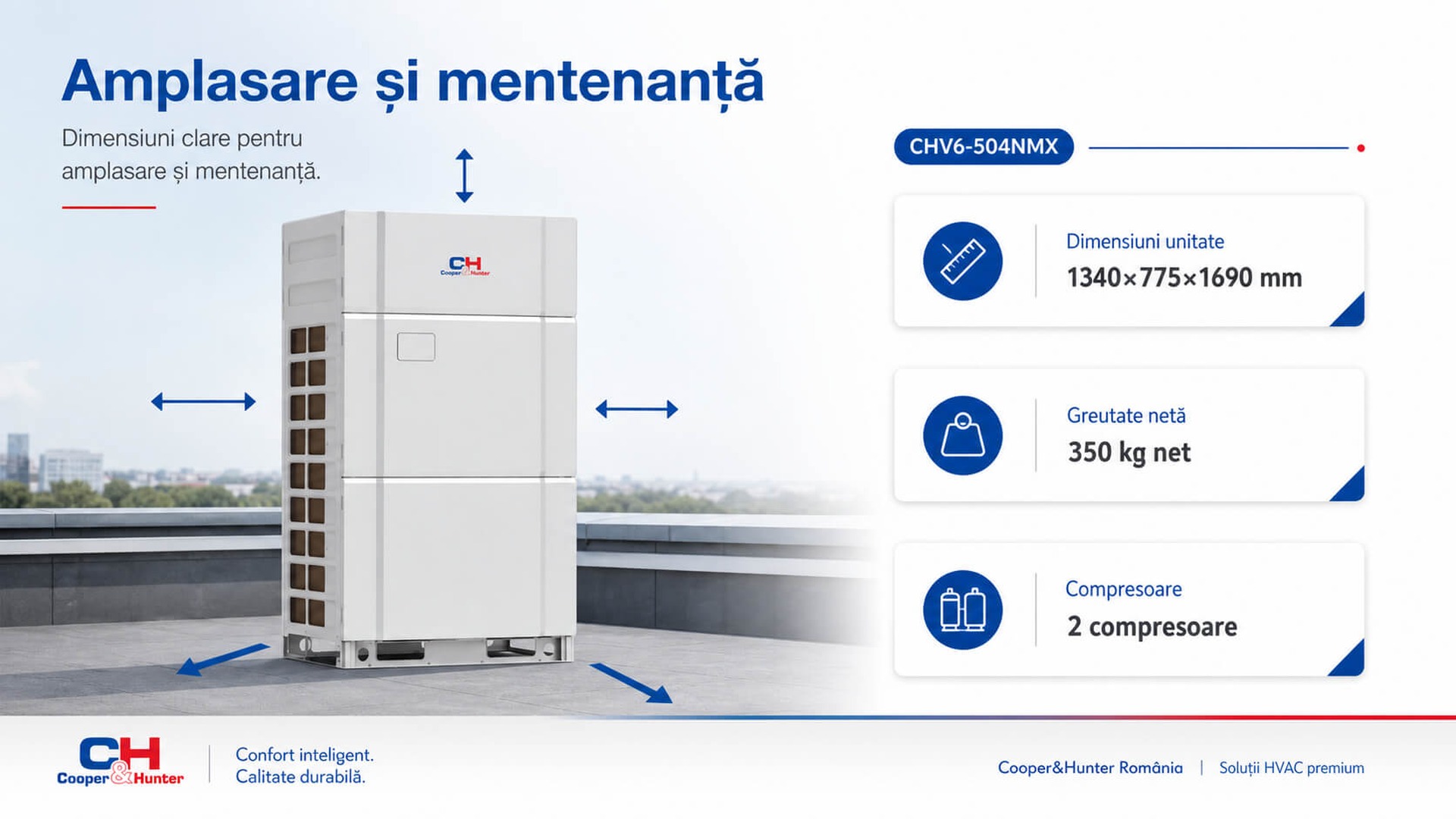

Dimensiuni clare pentru amplasare și mentenanță
Cu 1340×775×1690 mm și 350 kg net, unitatea cu doi compresori câștigă 50 kg față de clasa de 14–16 HP; la 350 kg se verifică portanța suportului și traseul de manevrare pe terasă.
Pentru CHV6-504NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Integrarea modelului CHV6-504NMX într-o soluție HVAC coerentă
Cu 18 HP, doi compresori și 29 de terminale, CHV6-504NMX acoperă sarcini mari; de la cei 50.4 kW și de la traseele de 15.9/28.6 mm se dimensionează sistemul. Echipa Cooper&Hunter asistă la corelarea echipamentului cu terminalele proiectului.
