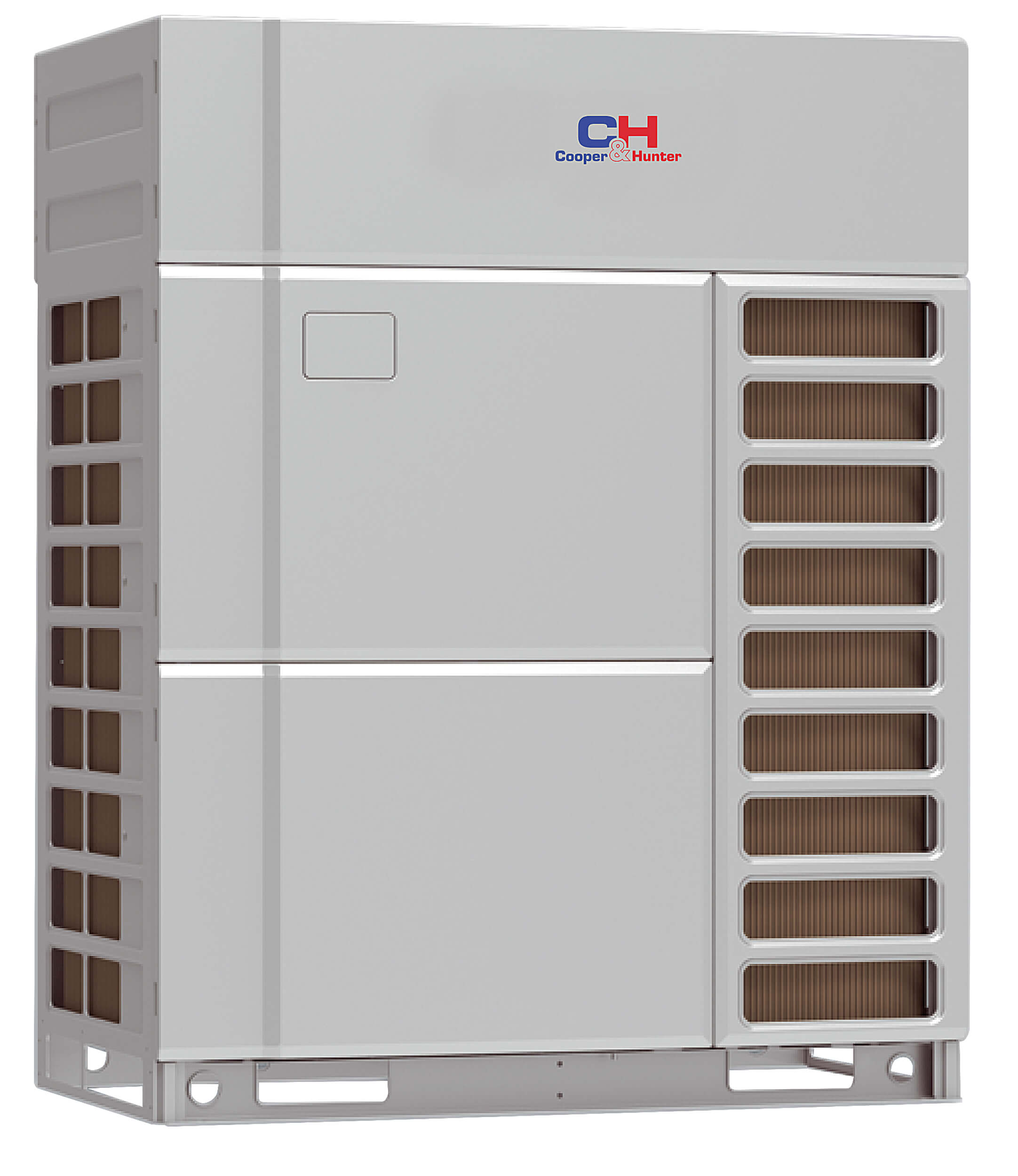

CHV6-H400NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H400NMX este unitatea VRF cu recuperare de căldură de 14 HP din platforma CHV6, prima variantă HR pe șasiul lat de 1340 mm: 40 kW la răcire, 45 kW la încălzire și până la 23 de terminale care pot lucra simultan în regimuri diferite.
Selecția modelului CHV6-H400NMX pornește de la sarcina termică a clădirii și limita de 23 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

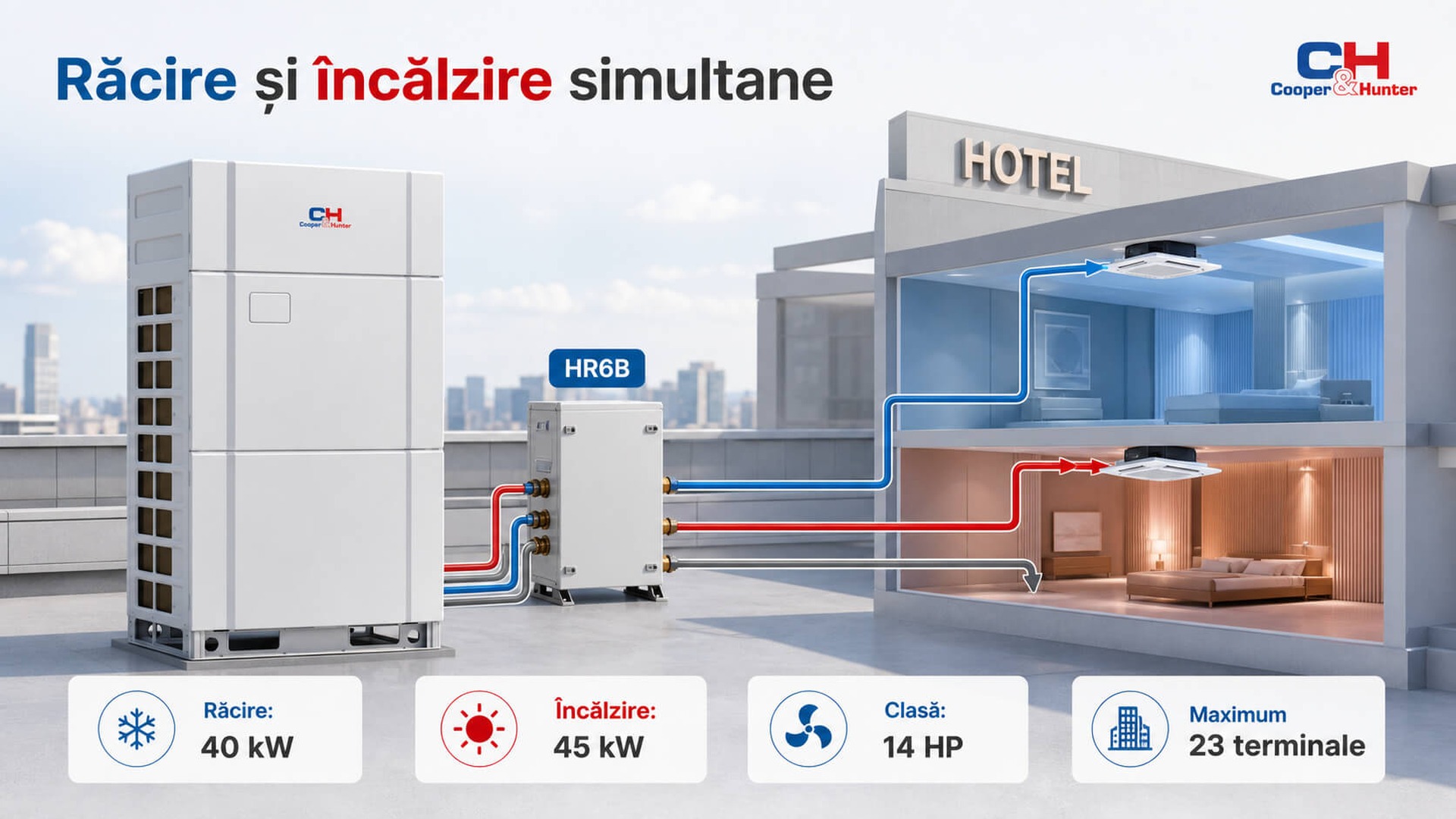

Răcire și încălzire simultane în același sistem
Căldura extrasă din zonele răcite este transferată celor care cer încălzire, reducând energia evacuată; modulele HR6B repartizează agentul frigorific către cele până la 23 de terminale, după regimul fiecăruia.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

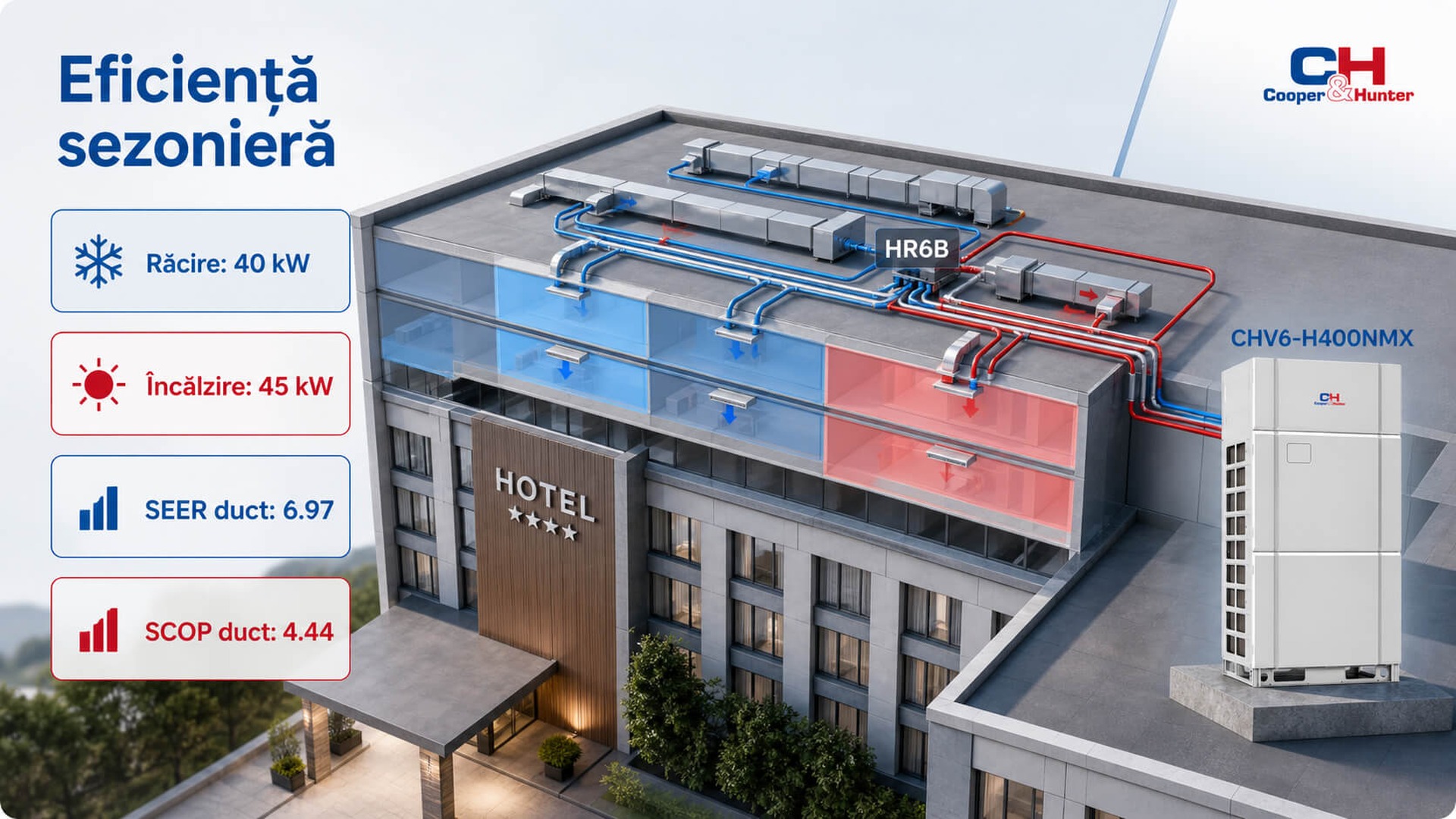

Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 40 kW la răcire și 45 kW la încălzire, în clasa de 14 HP. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.97 și SCOP 4.44; cu unități tip casetă, SEER 6.25 și SCOP 4.44.

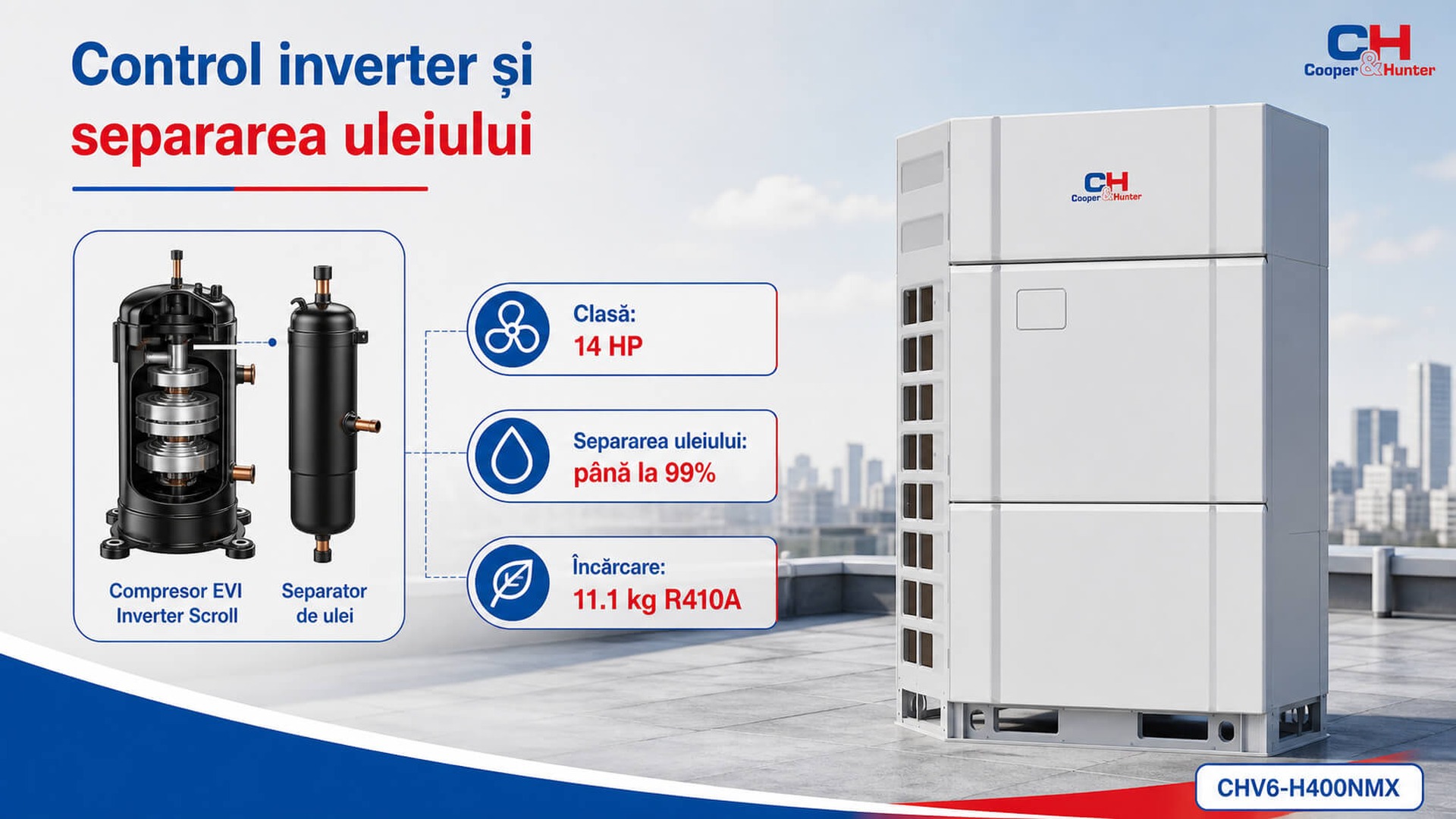

Control inverter și separarea uleiului în două trepte
Un compresor EVI Inverter Scroll acoperă clasa de 14 HP, iar separarea uleiului în două trepte (până la 99%) menține lubrifierea în regimul mixt; circuitul conține 11.1 kg de R410A, sensibil mai mult decât la varianta standard de aceeași clasă, din cauza celei de-a treia țevi.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

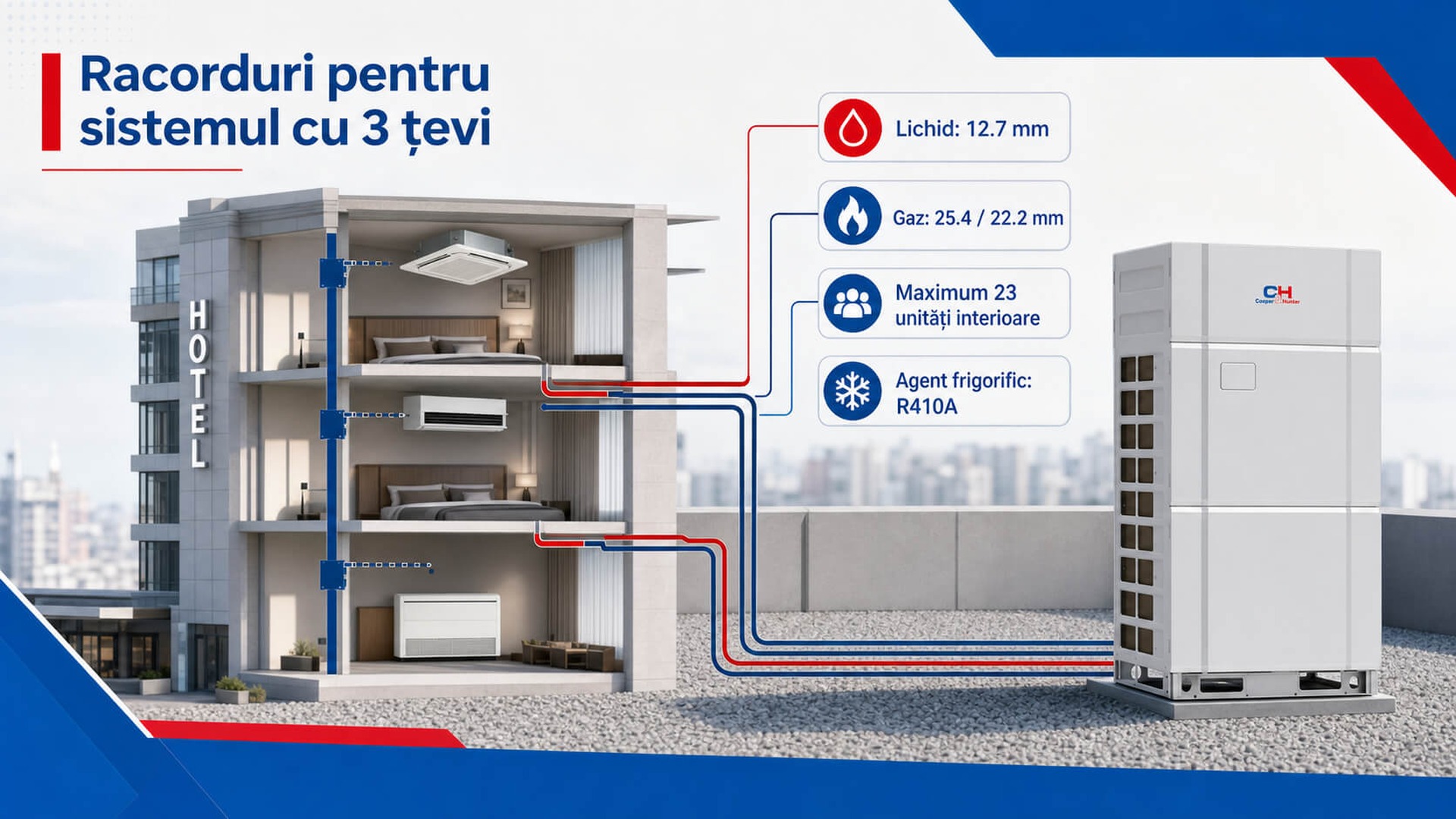

Racorduri de 12.7 mm pe lichid și 25.4 / 22.2 mm pe gaz
La modelul CHV6-H400NMX pot fi conectate maximum 23 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 25.4 / 22.2 mm; circuitul utilizează R410A.

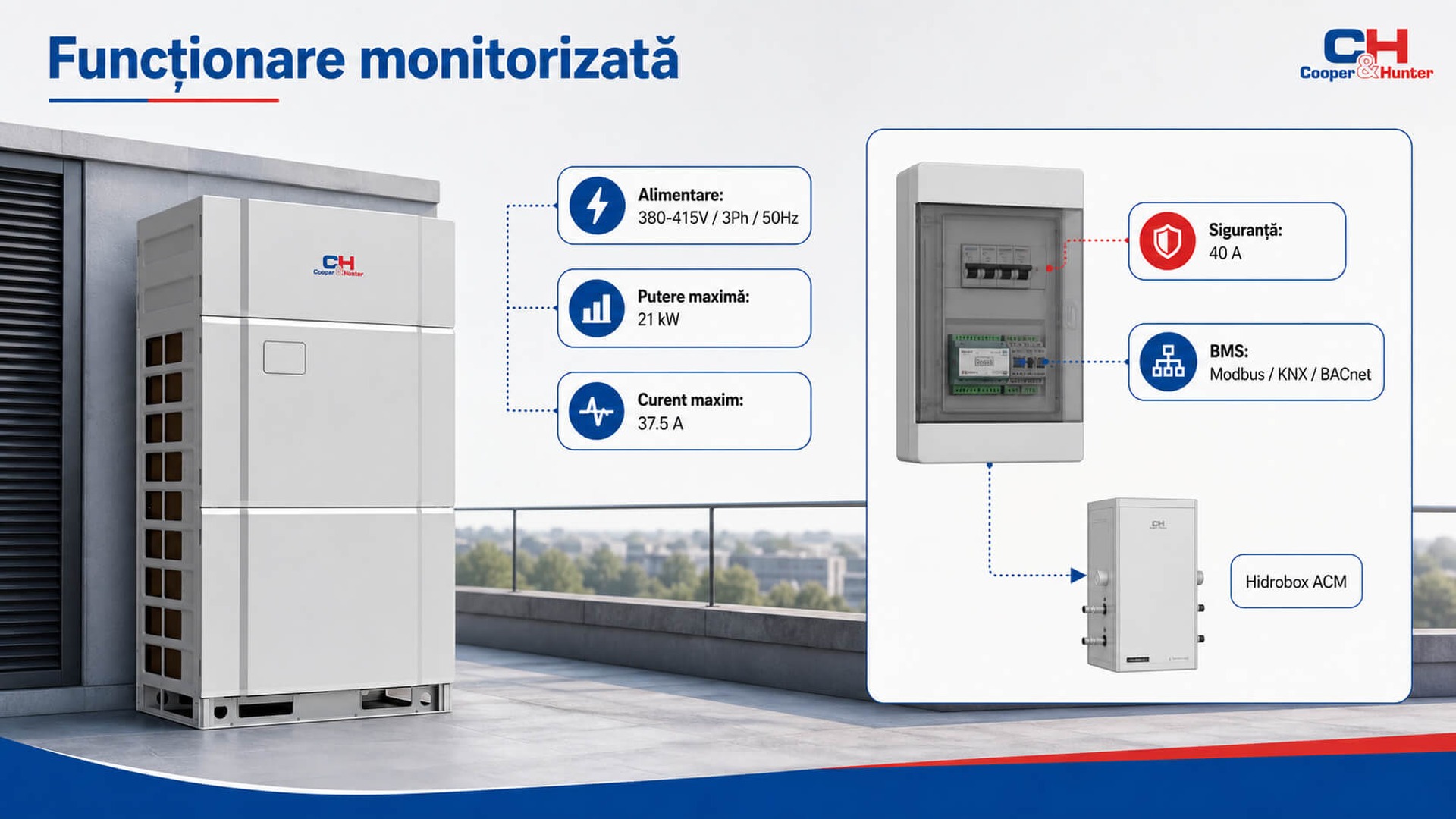

Funcționare monitorizată pentru exploatarea instalației
Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 91 dB(A), iar cu unități casetă este 87 dB(A).
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 21 kW, curentul maxim 37.5 A, iar siguranța recomandată 40 A. Prin Modbus, KNX și BACnet unitatea se integrează în BMS, iar prin modulul Hidrobox poate prepara apă caldă menajeră din căldura recuperată.

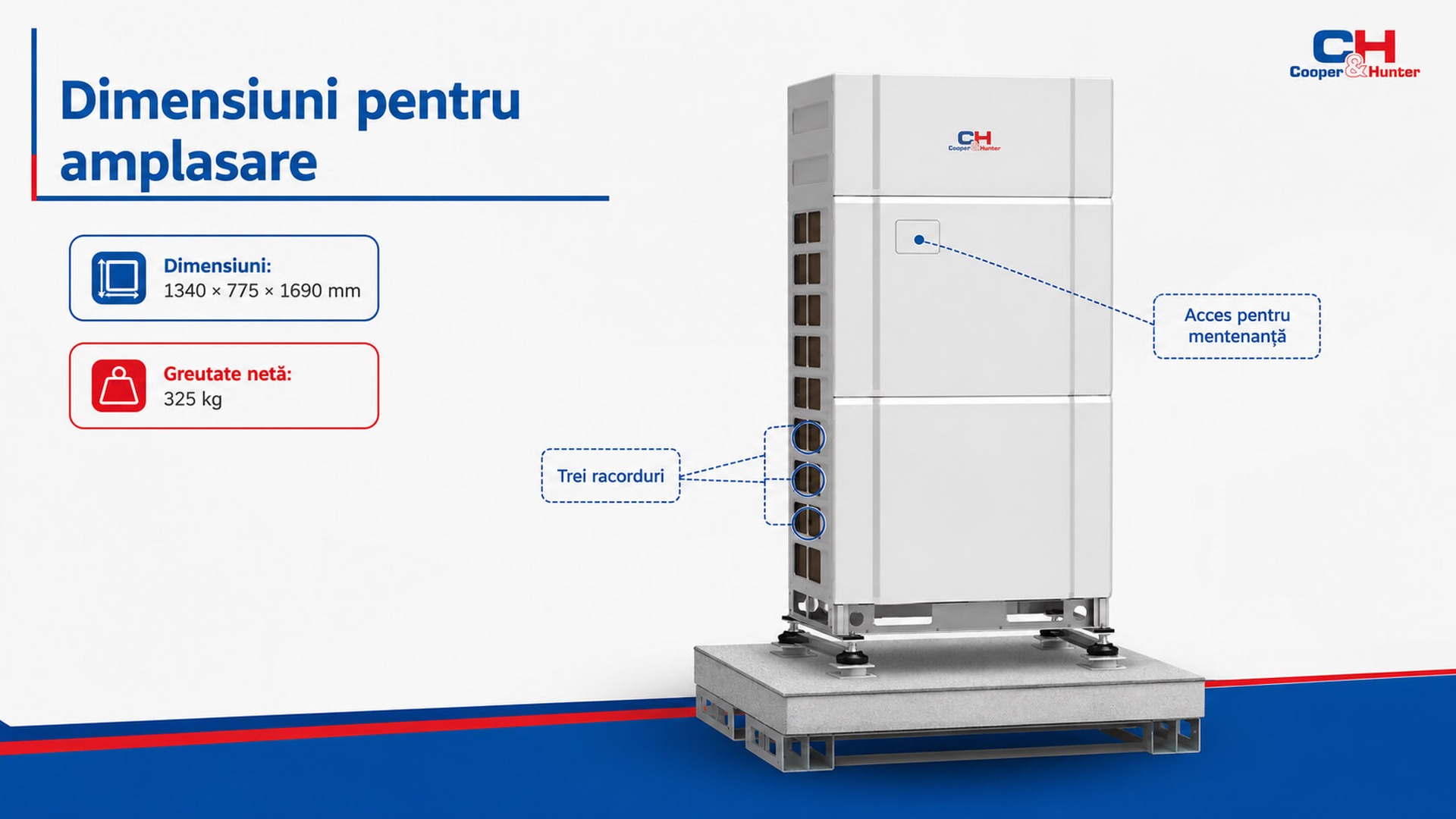

Dimensiuni clare pentru amplasare și mentenanță
Cu 1340×775×1690 mm și 325 kg net, varianta HR de 14 HP trece pe șasiul lat cu două ventilatoare; la 325 kg se verifică portanța suportului și căile de transport pe terasă.
Pentru CHV6-H400NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Coordonare tehnică de la selecție la punerea în funcțiune
Cu 14 HP, recuperare de căldură pe trei țevi și 23 de terminale, CHV6-H400NMX servește clădiri medii cu cereri simultane; de la cei 40 kW se dimensionează terminalele, modulele HR6B și, opțional, Hidroboxul de ACM. Selecția accesoriilor și a terminalelor se poate verifica împreună cu echipa Cooper&Hunter.
