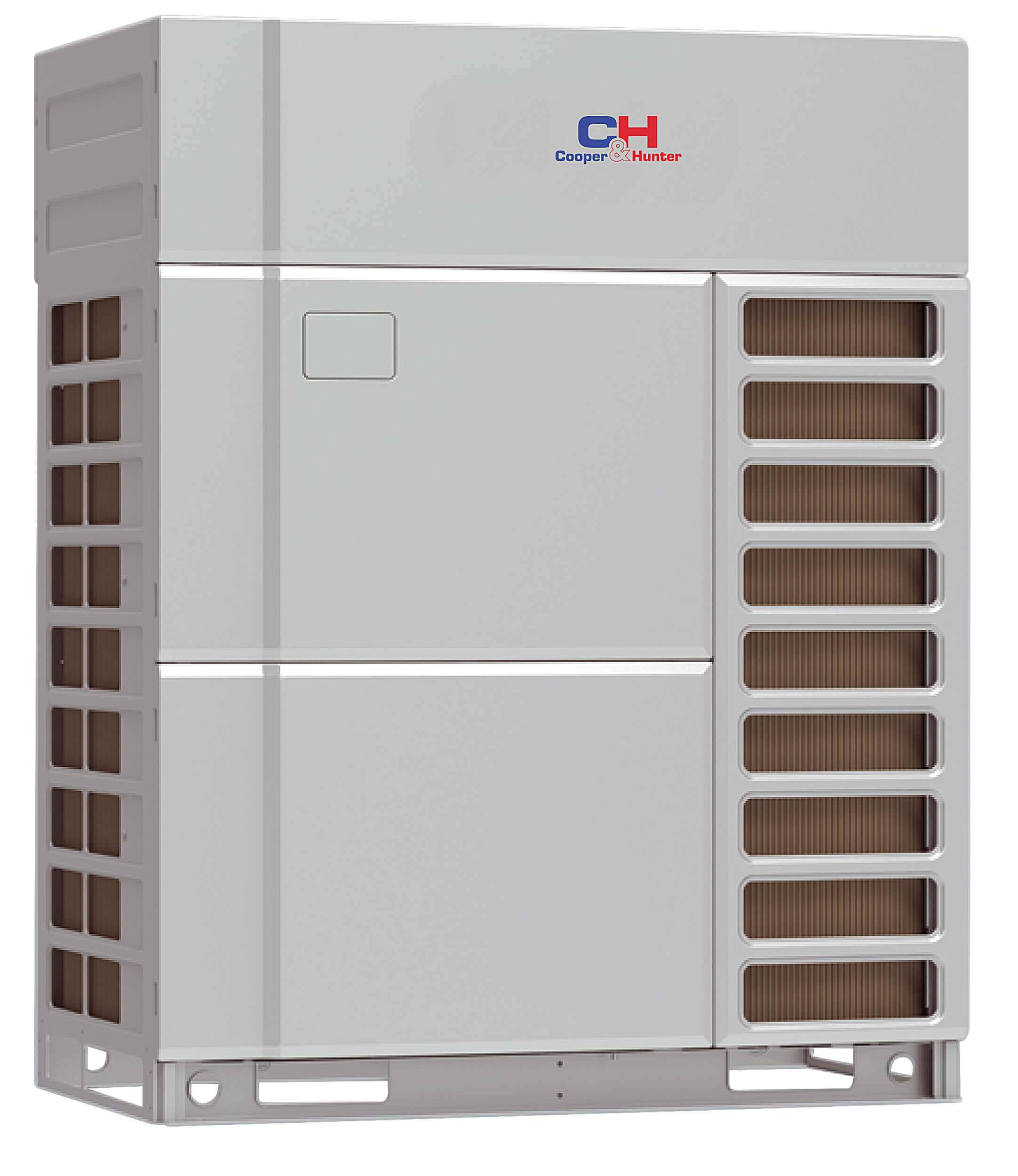

CHV6-H504NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H504NMX este unitatea VRF cu recuperare de căldură de 18 HP din platforma CHV6, prima variantă HR cu doi compresori: 50.4 kW la răcire, 56.5 kW la încălzire și până la 29 de terminale care pot lucra simultan în regimuri diferite.
Selecția modelului CHV6-H504NMX pornește de la sarcina termică a clădirii și limita de 29 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

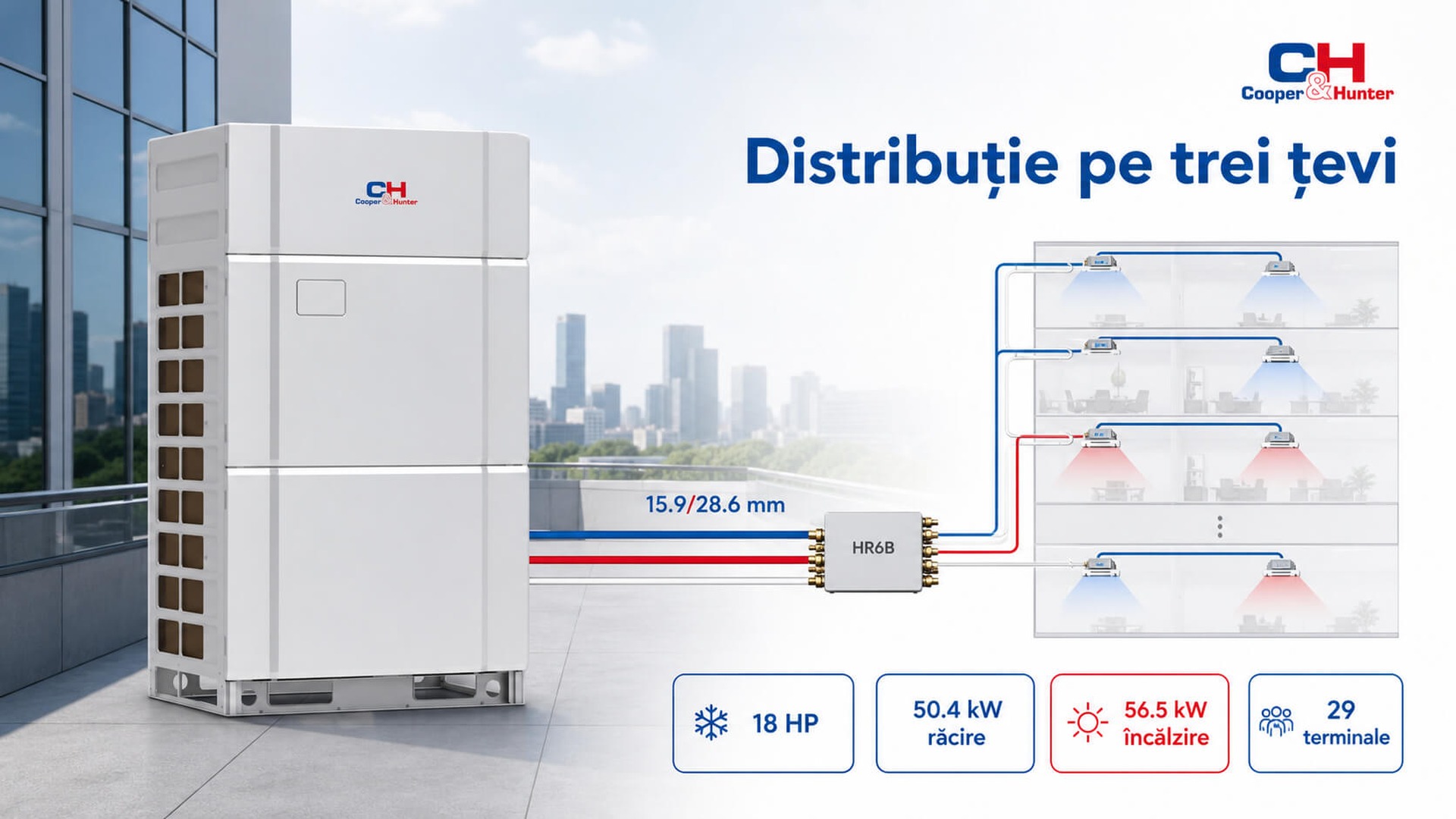

Distribuție pe trei țevi pentru regim mixt
Prin cele trei țevi, căldura din zonele care se răcesc este redirijată spre cele care cer încălzire; modulele HR6B repartizează agentul frigorific către cele până la 29 de terminale, iar cei doi compresori acoperă împreună sarcina.
Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.

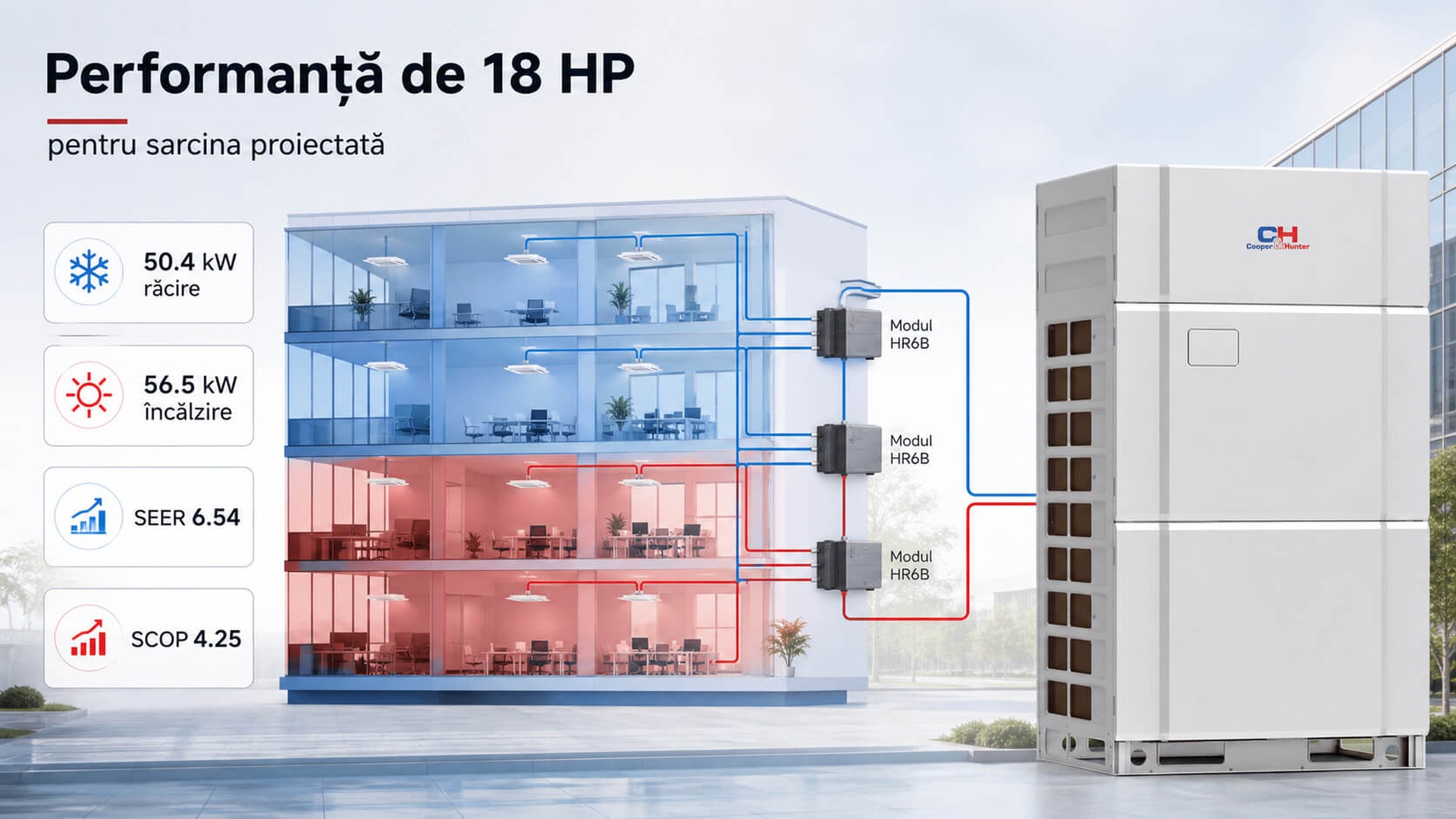

Performanță de 18 HP pentru sarcina proiectată
Modelul oferă 50.4 kW la răcire și 56.5 kW la încălzire, în clasa de 18 HP.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.54 și SCOP 4.25; cu unități tip casetă, SEER 6.78 și SCOP 4.34.

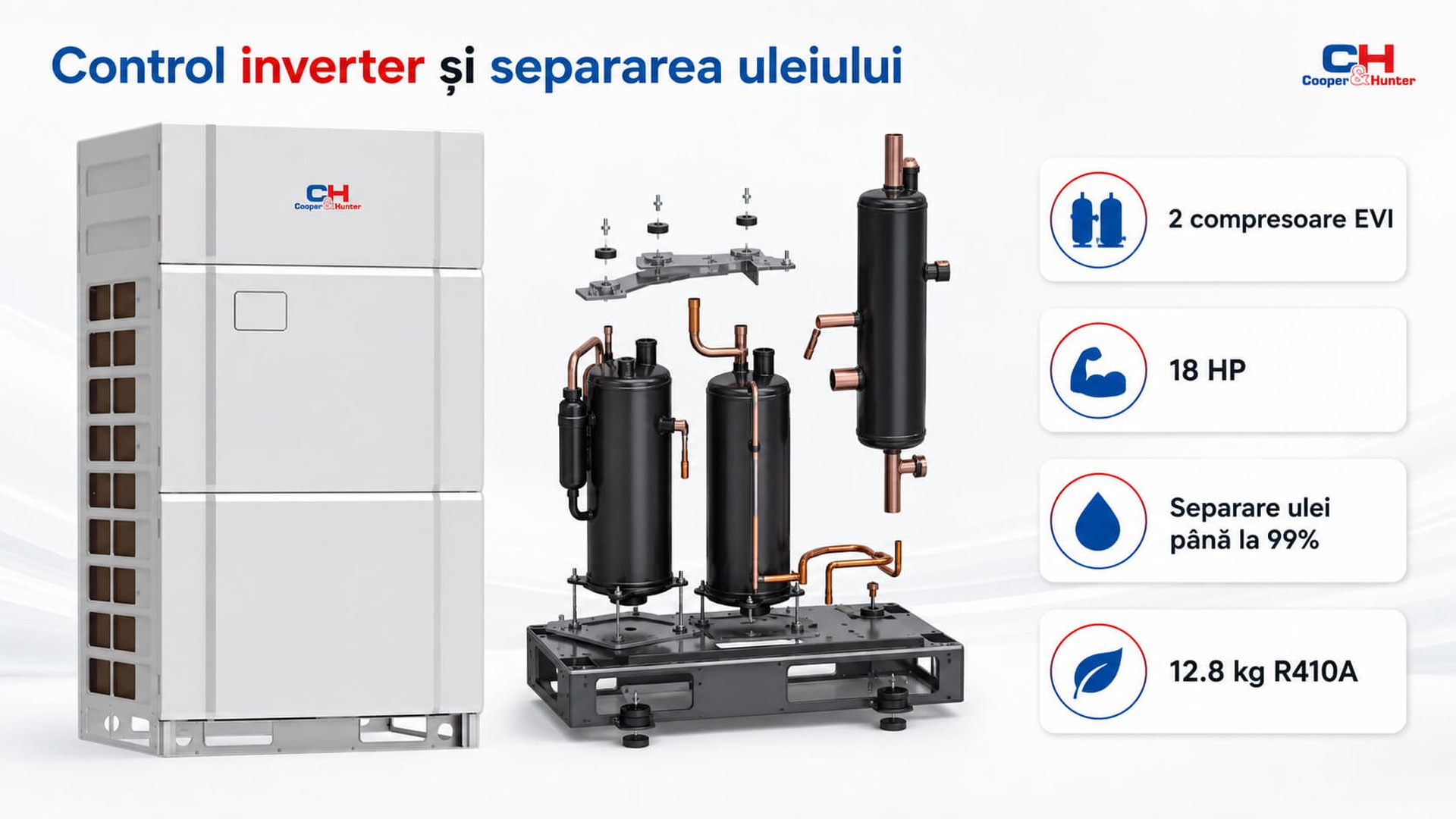

Control inverter și separarea uleiului în două trepte
Doi compresori EVI Inverter Scroll acoperă clasa de 18 HP, distribuindu-și sarcina celor 29 de terminale; separarea uleiului în două trepte (până la 99%) susține lubrifierea în regimul de recuperare, iar circuitul conține 12.8 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

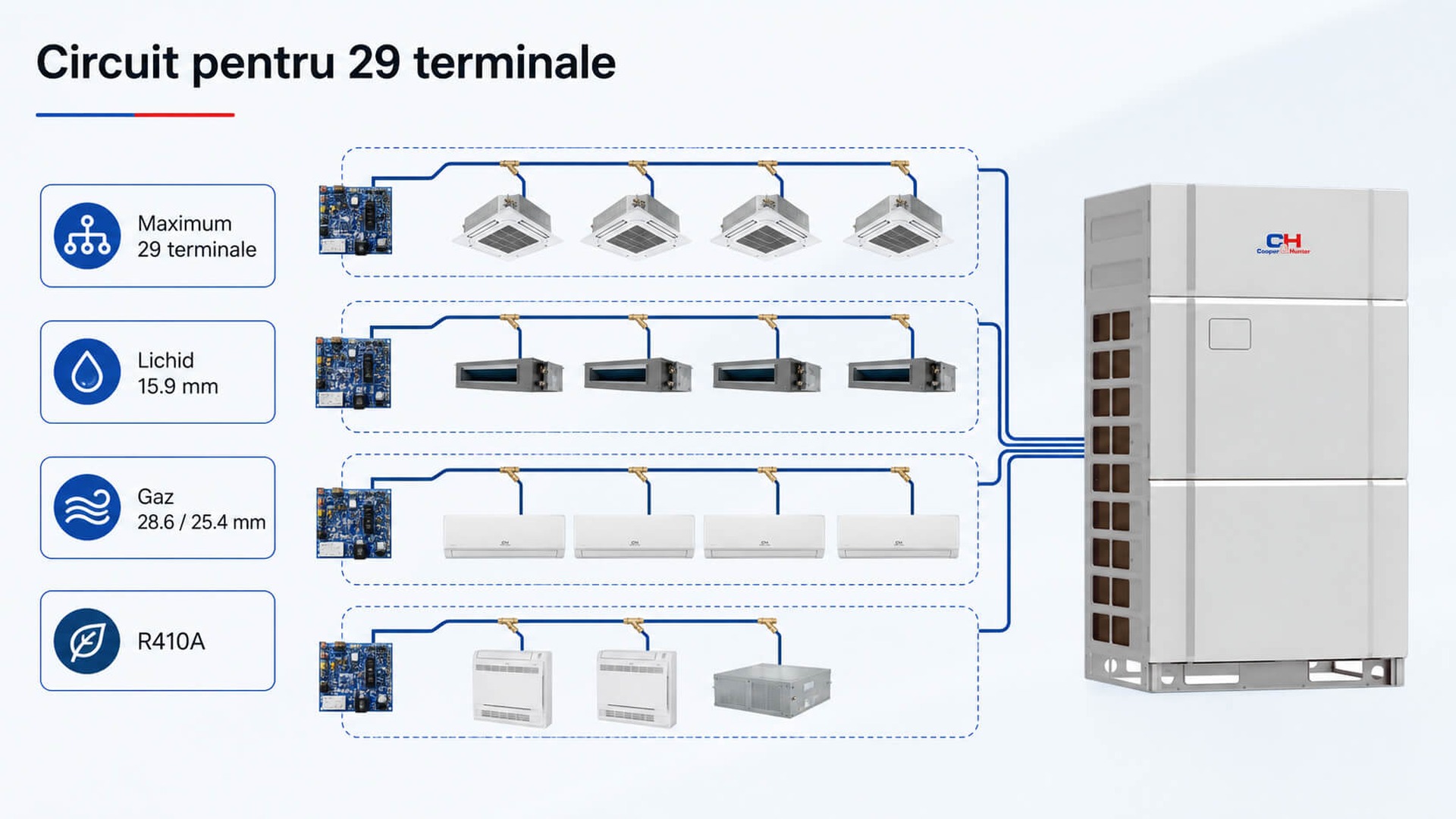

Circuit frigorific dimensionat pentru 29 terminale
La modelul CHV6-H504NMX pot fi conectate maximum 29 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 / 25.4 mm; circuitul utilizează R410A.

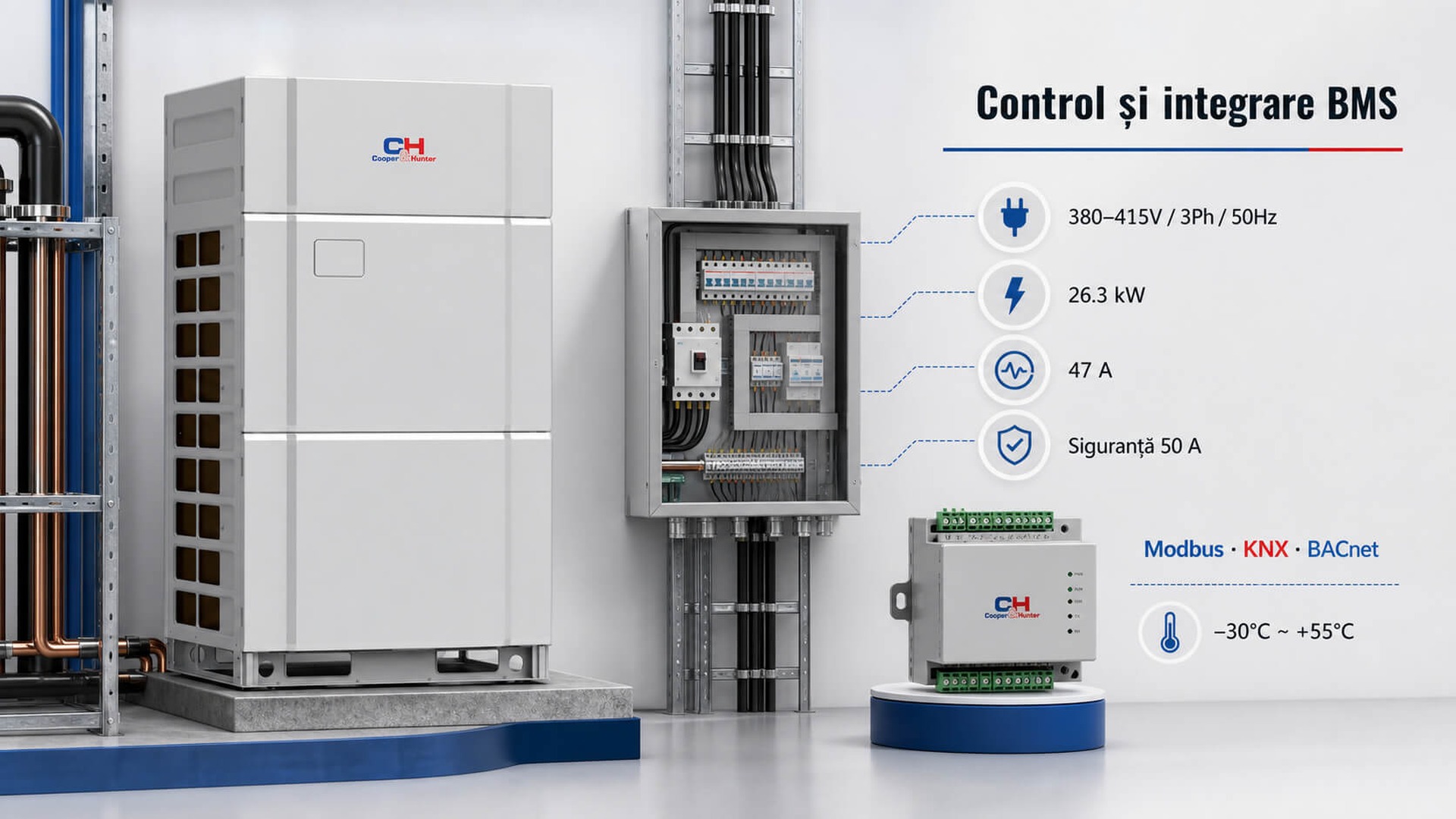

Control operațional și integrare în sistemul clădirii
Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 88 dB(A), iar cu unități casetă este 87 dB(A).
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 26.3 kW, curentul maxim 47 A, iar siguranța recomandată 50 A. Prin Modbus, KNX și BACnet unitatea se integrează în BMS și funcționează în intervalul extins -30°C ~ +55°C, util pentru instalări în climat rece.

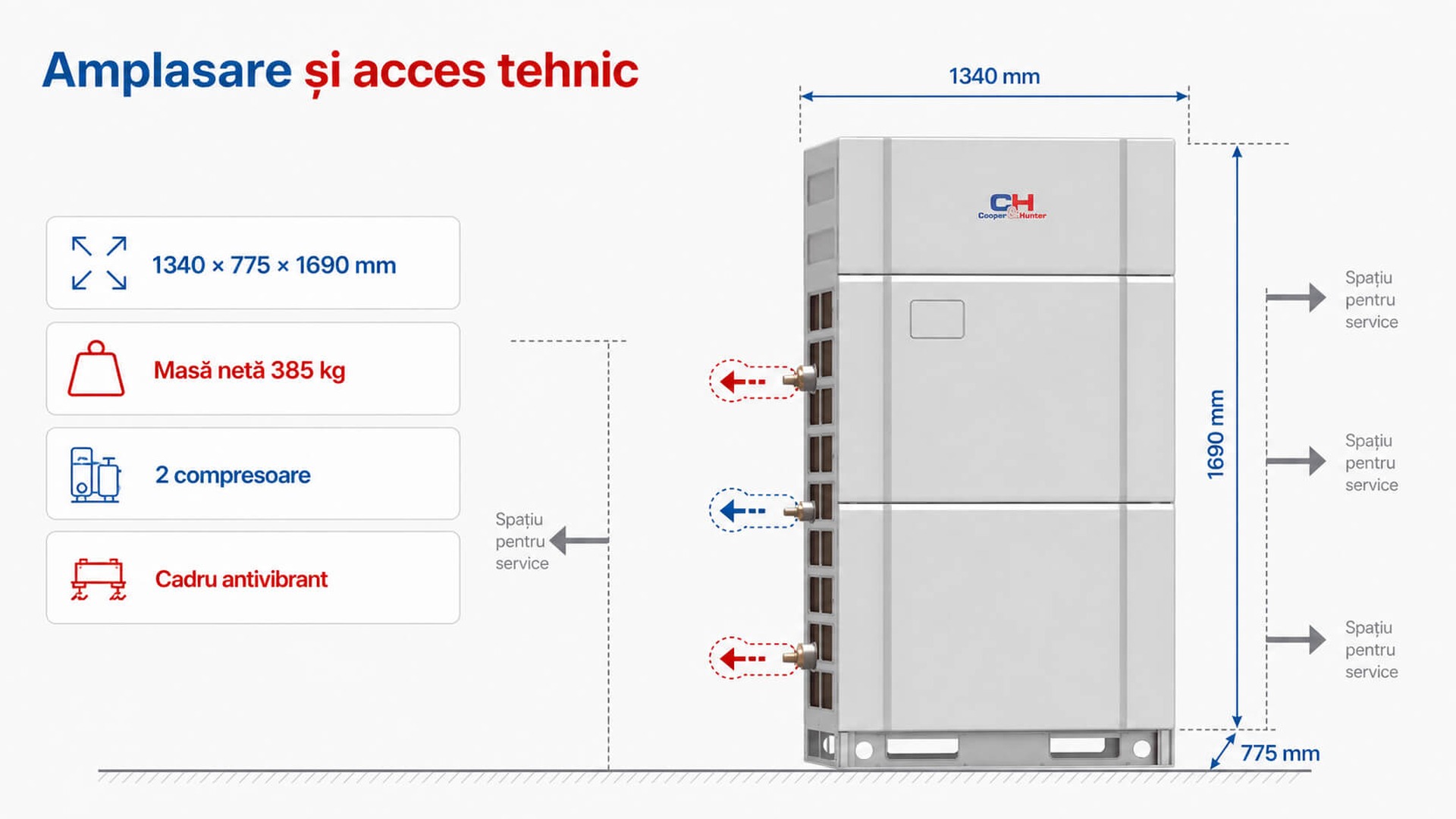

Masă netă de 385 kg și coordonarea accesului tehnic
Cu 1340×775×1690 mm și 385 kg net, varianta HR cu doi compresori câștigă 60 kg față de clasa de 16 HP; la 385 kg se verifică atent portanța suportului și traseul de manevrare pe terasă.
Pentru CHV6-H504NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Integrarea modelului CHV6-H504NMX într-o soluție HVAC coerentă
Cu 18 HP, doi compresori, recuperare pe trei țevi și 29 de terminale, CHV6-H504NMX acoperă clădiri mari cu cereri simultane; de la cei 50.4 kW și de la traseele de 15.9/28.6 mm se dimensionează sistemul și modulele HR6B. Detaliile de configurare se pot valida împreună cu echipa Cooper&Hunter.
