Cooper&Hunter CHV-5SDVH140NK2 - performanță nominală într-o configurație duct presiune înaltă
Cooper&Hunter CHV-5SDVH140NK2 oferă proiectantului o unitate interioară adaptată pentru montajul ascuns și racordarea la o rețea de tubulatură calculată. Configurația este potrivită pentru spații ample și proiecte cu distribuție ramificată a aerului, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 14 kW la răcire și 16 kW la încălzire, iar debitul de aer declarat este 2350/1900/1650 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Configurație duct presiune înaltă pentru integrarea în spațiu
Pentru CHV-5SDVH140NK2, proiectarea pornește de la montajul ascuns și racordarea la o rețea de tubulatură calculată și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — transportul aerului prin ducturi, coturi, filtre și grile — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SDVH140NK2 sunt 14 kW pentru răcire și 16 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.

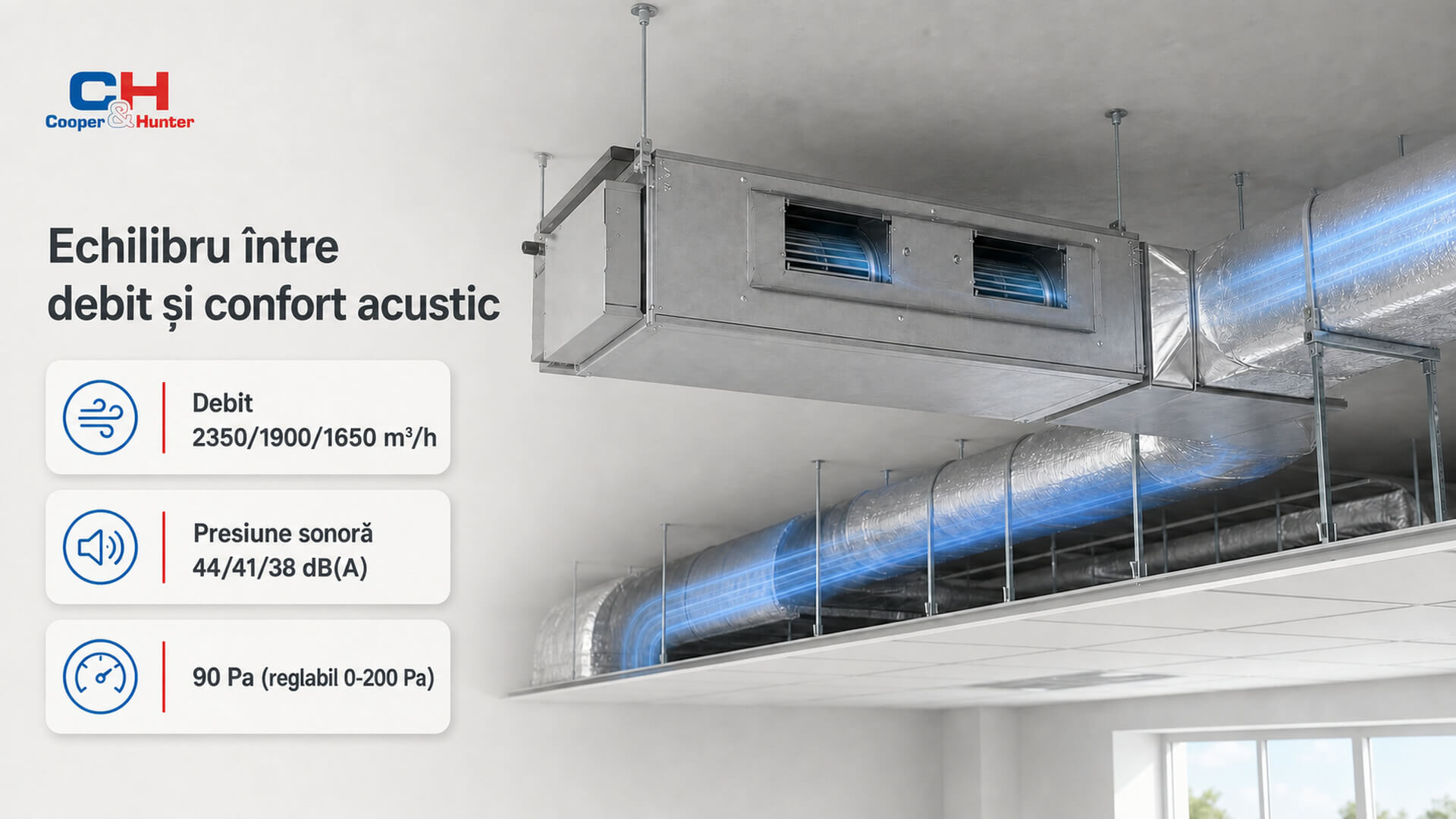

Echilibru între debit și confort acustic
Debitul de aer este 2350/1900/1650 m³/h, iar presiunea sonoră este 44/41/38 dB(A), conform treptelor declarate pentru model. Presiunea statică declarată este 90 (reglabil 0-200) Pa și trebuie raportată la pierderile rețelei de aer. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Caracteristici constructive ale seriei
În configurația declarată pentru CHV-5SDVH140NK2 sunt menționate Motor Ventilator DC Brushless și Presiune Statică Reglabilă. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.
Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25x2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 1400 × 700 × 300 mm și o greutate netă de 54.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 240 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
