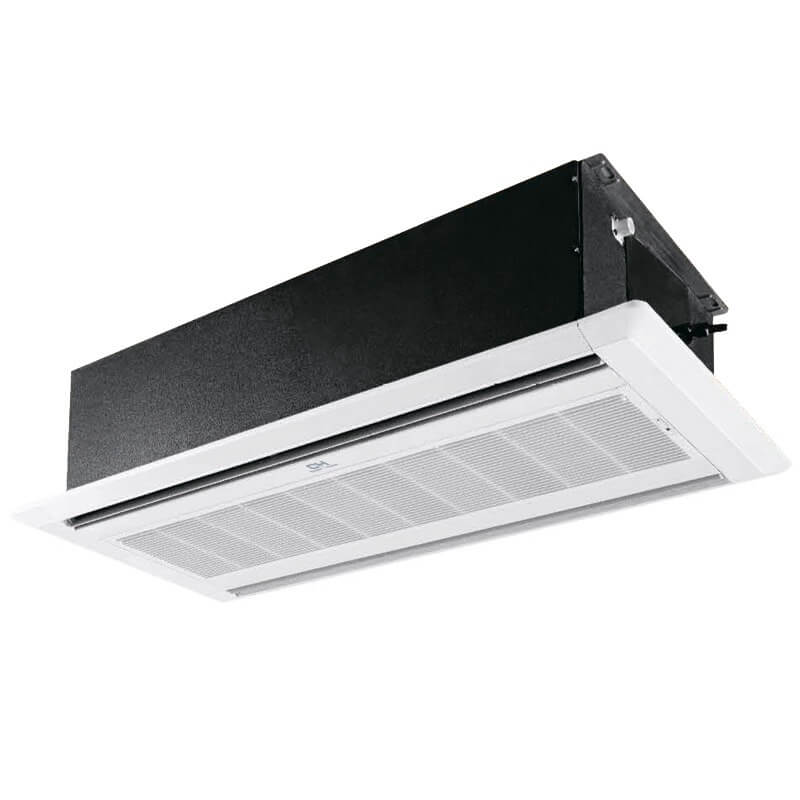

Cooper&Hunter CHV-5SCT90NK2 - unitate internă VRF tip casetă bidirecțională pentru integrare atentă în proiect
Cooper&Hunter CHV-5SCT90NK2 susține climatizarea zonală printr-o construcție destinată pentru montajul în plafon fals și orientarea fluxului pe două laturi. Configurația este potrivită pentru coridoare, zone perimetrale și încăperi în care aerul trebuie ghidat pe două axe, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 9 kW la răcire și 10 kW la încălzire, iar debitul de aer declarat este 1470/1310/1275 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SCT90NK2, proiectarea pornește de la montajul în plafon fals și orientarea fluxului pe două laturi și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — distribuția bidirecțională, potrivită unei geometrii alungite a încăperii — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TE04, cu dimensiuni de 1660 × 710 × 28 mm.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SCT90NK2 sunt 9 kW pentru răcire și 10 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 1470/1310/1275 m³/h, iar presiunea sonoră este 41/39/37 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Funcții selectate pentru control și exploatare
Modelul CHV-5SCT90NK2 se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.

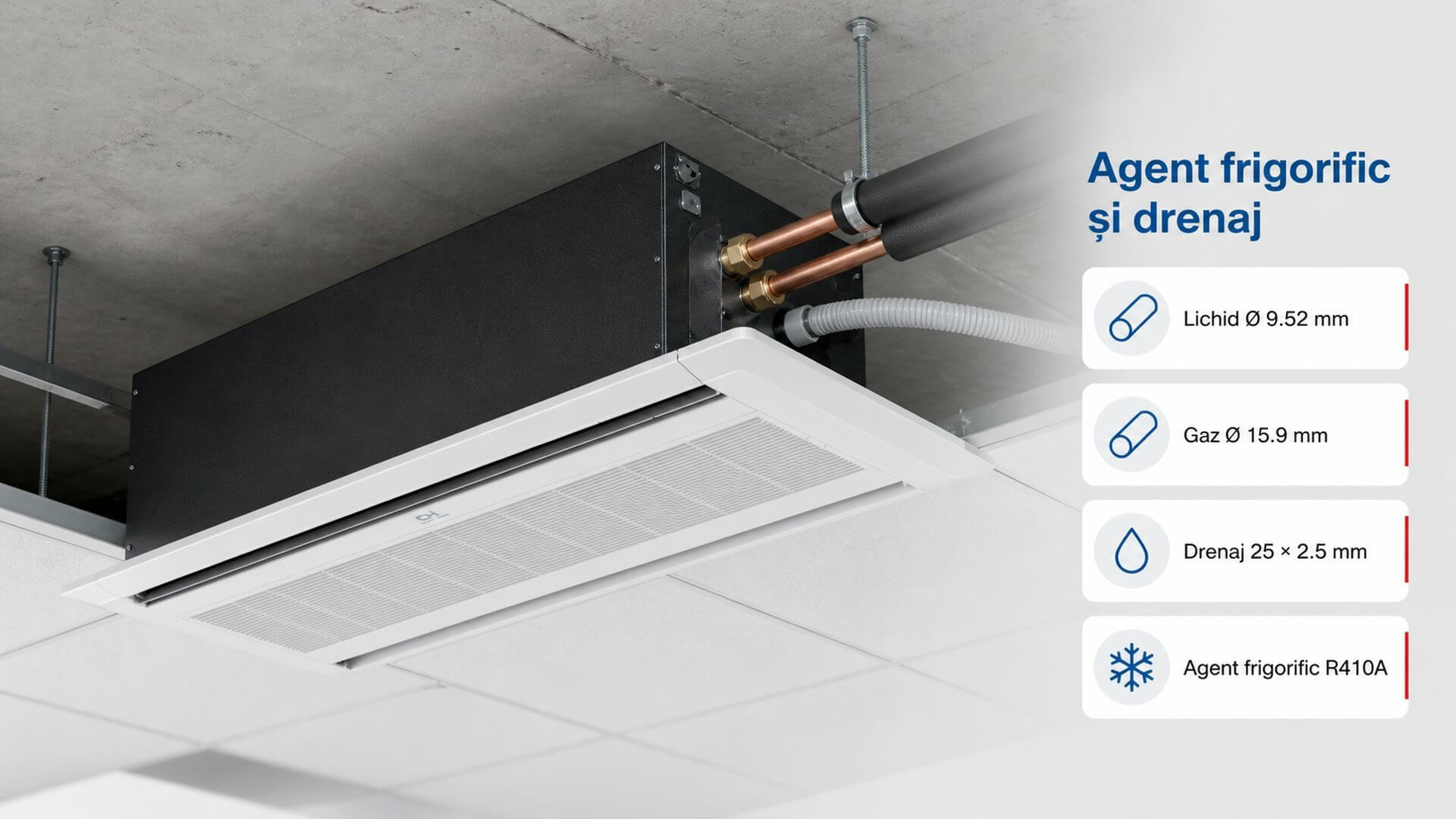

Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25x2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 1491 × 630 × 280 mm și o greutate netă de 40.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 90 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
