Cooper&Hunter CHV-5SC100NK2 - unitate internă VRF tip casetă cu distribuție circulară pentru integrare atentă în proiect
Cooper&Hunter CHV-5SC100NK2 este configurată pentru proiecte care urmăresc integrarea centrală în plafonul fals. Configurația este potrivită pentru spații deschise, birouri și zone comerciale care cer o acoperire echilibrată, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 10 kW la răcire și 11.2 kW la încălzire, iar debitul de aer declarat este 1500/1350/1100 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.

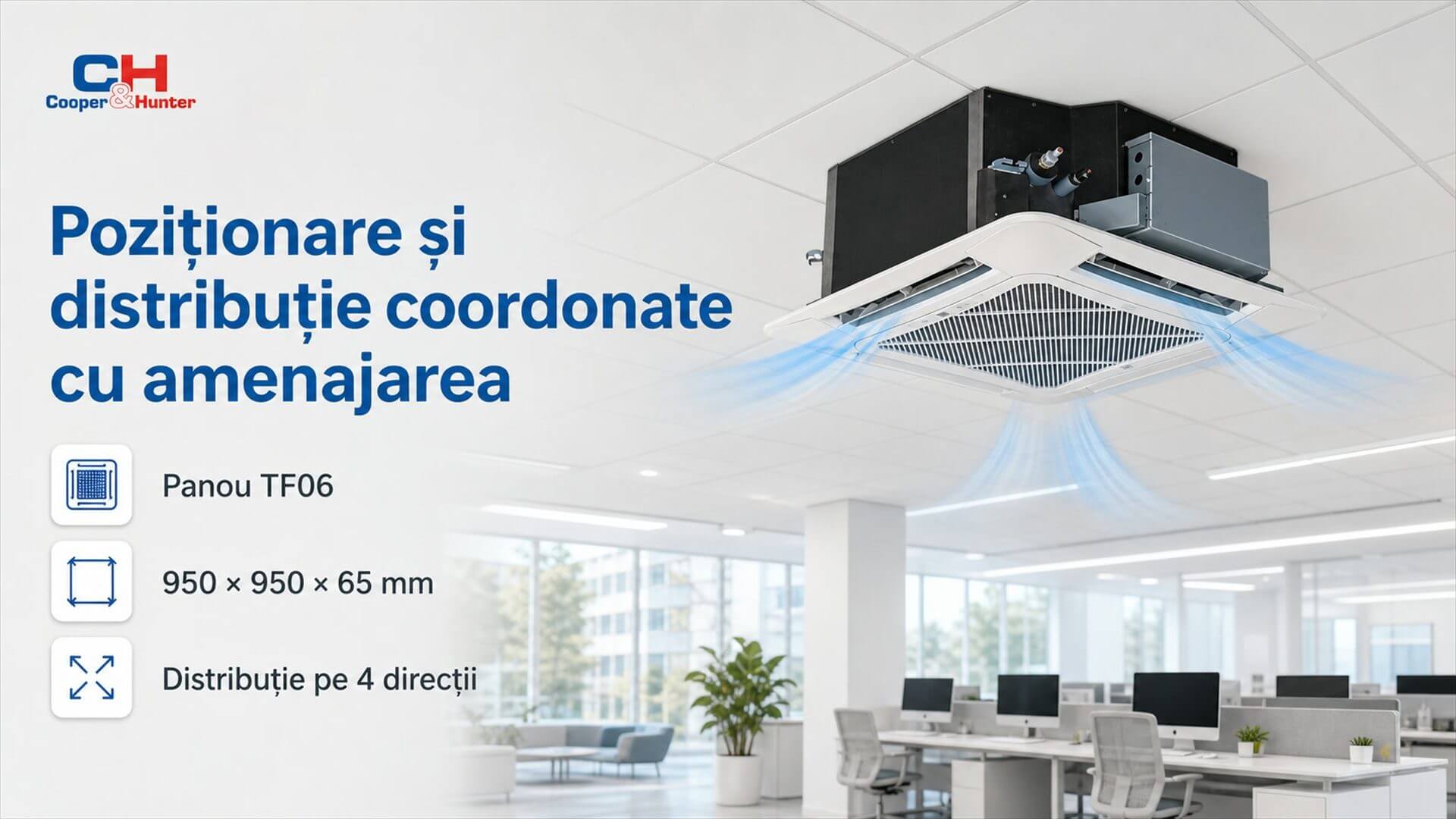

Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SC100NK2, proiectarea pornește de la integrarea centrală în plafonul fals și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — dispersia aerului pe mai multe direcții în jurul panoului — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TF06, cu dimensiuni de 950 × 950 × 65 mm.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.

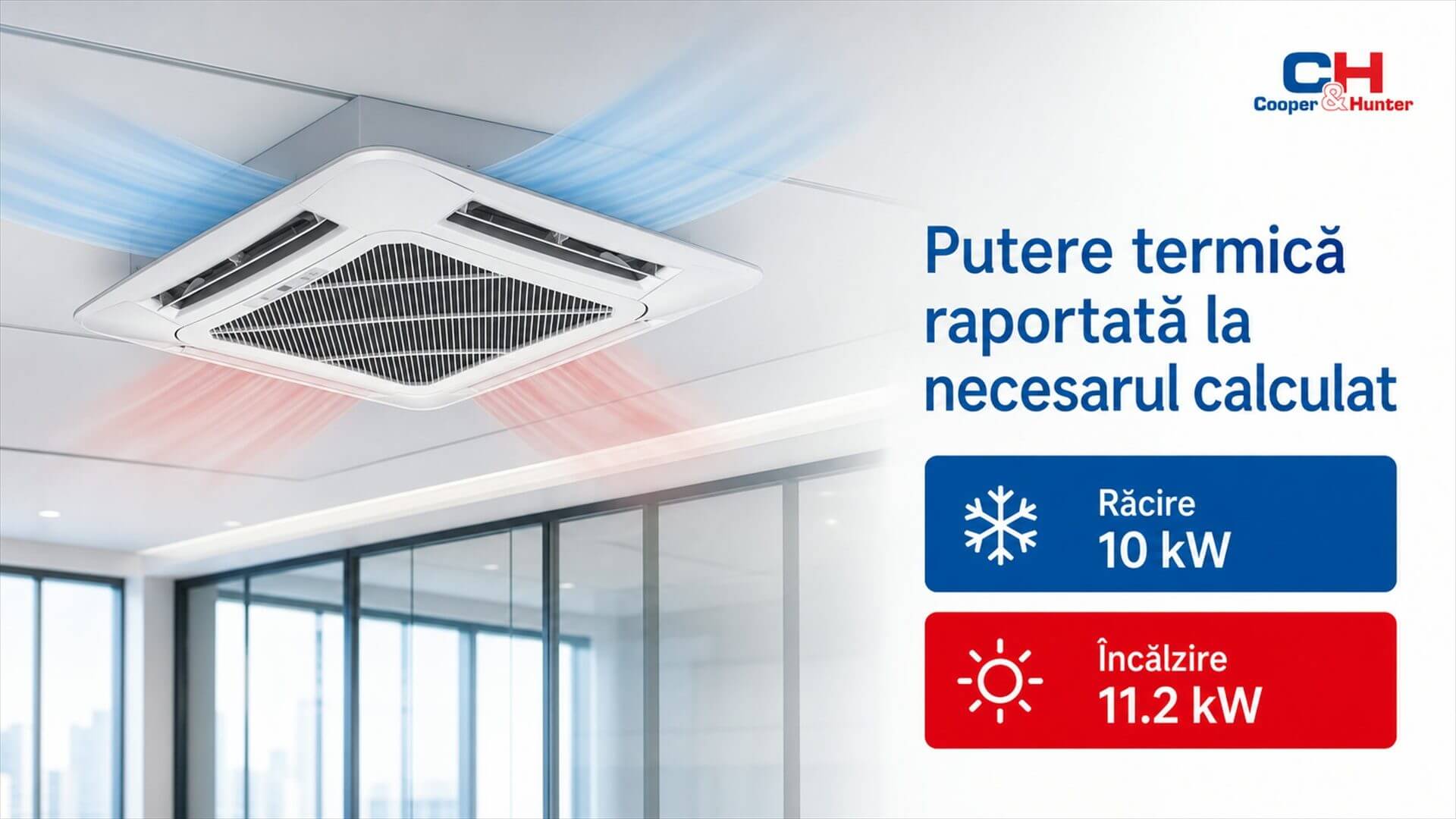

Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SC100NK2 sunt 10 kW pentru răcire și 11.2 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.

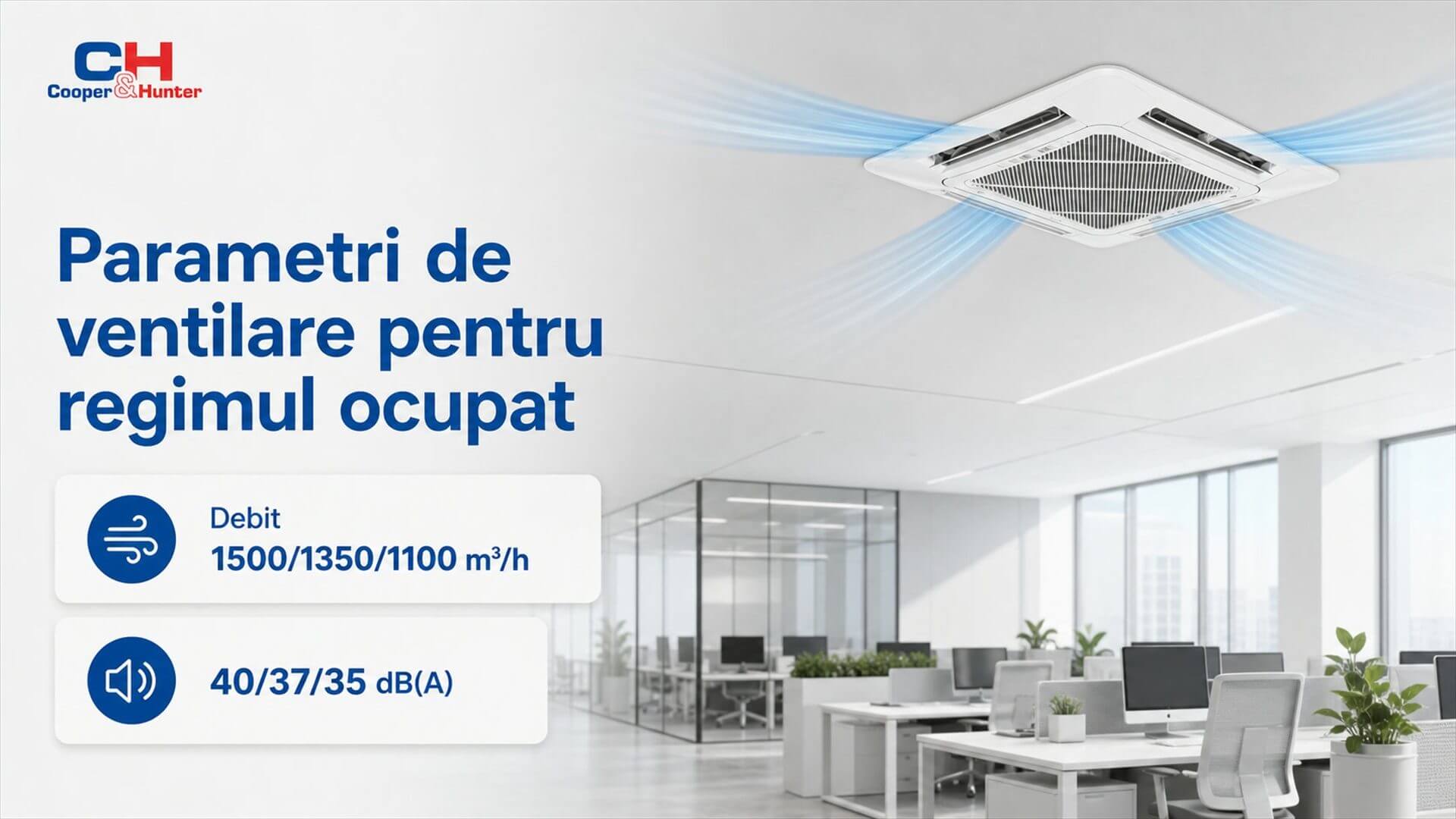

Parametri de ventilare pentru regimul ocupat
Debitul de aer este 1500/1350/1100 m³/h, iar presiunea sonoră este 40/37/35 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.

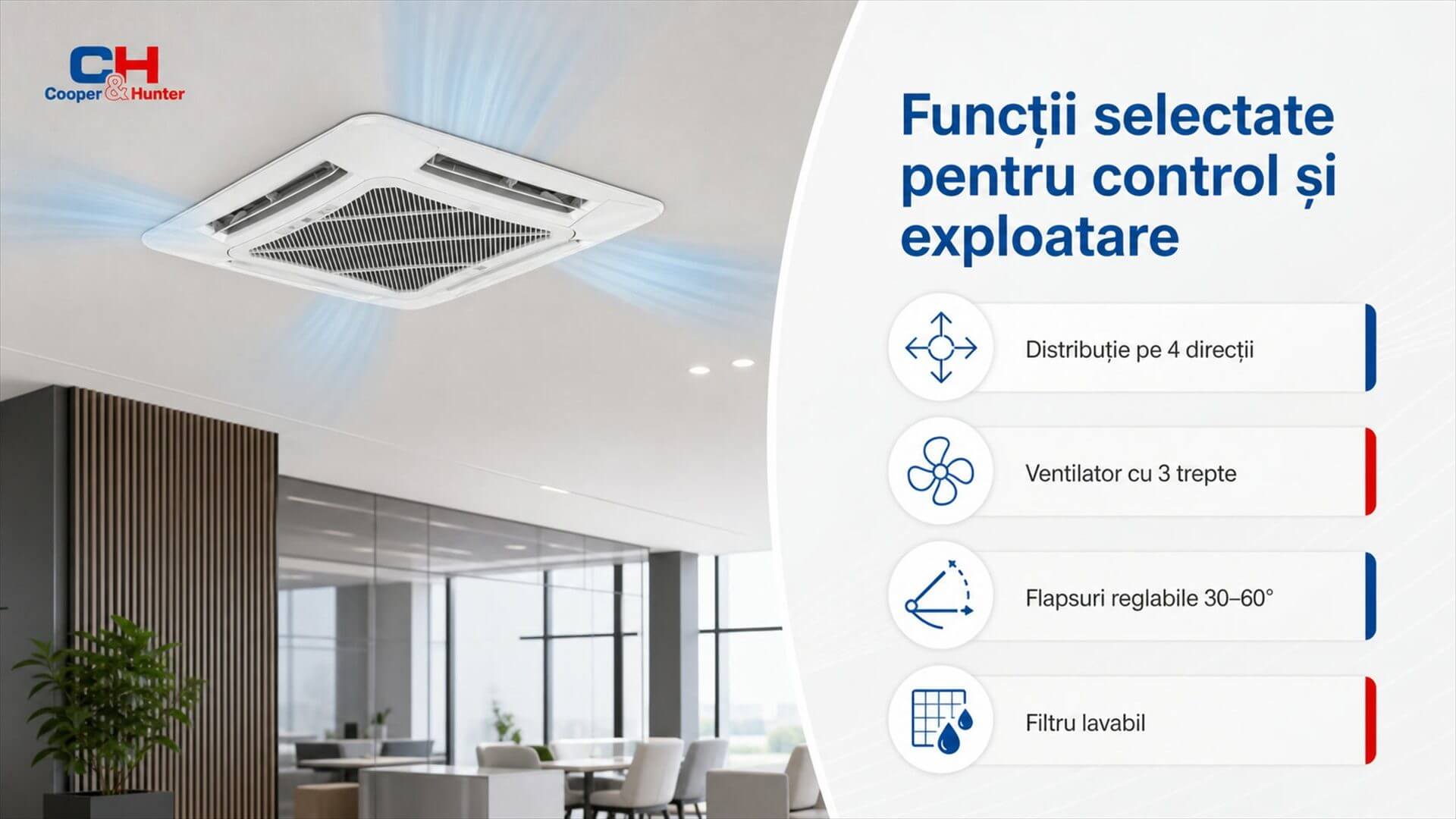

Funcții selectate pentru control și exploatare
În configurația declarată pentru CHV-5SC100NK2 sunt menționate Distribuție Aer pe 4 Direcții, Ventilator cu 3 Trepte, Pompă de Condens Inclusă și Unghi Reglabil al Flapsurilor 30-60°. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Filtru Lavabil. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.

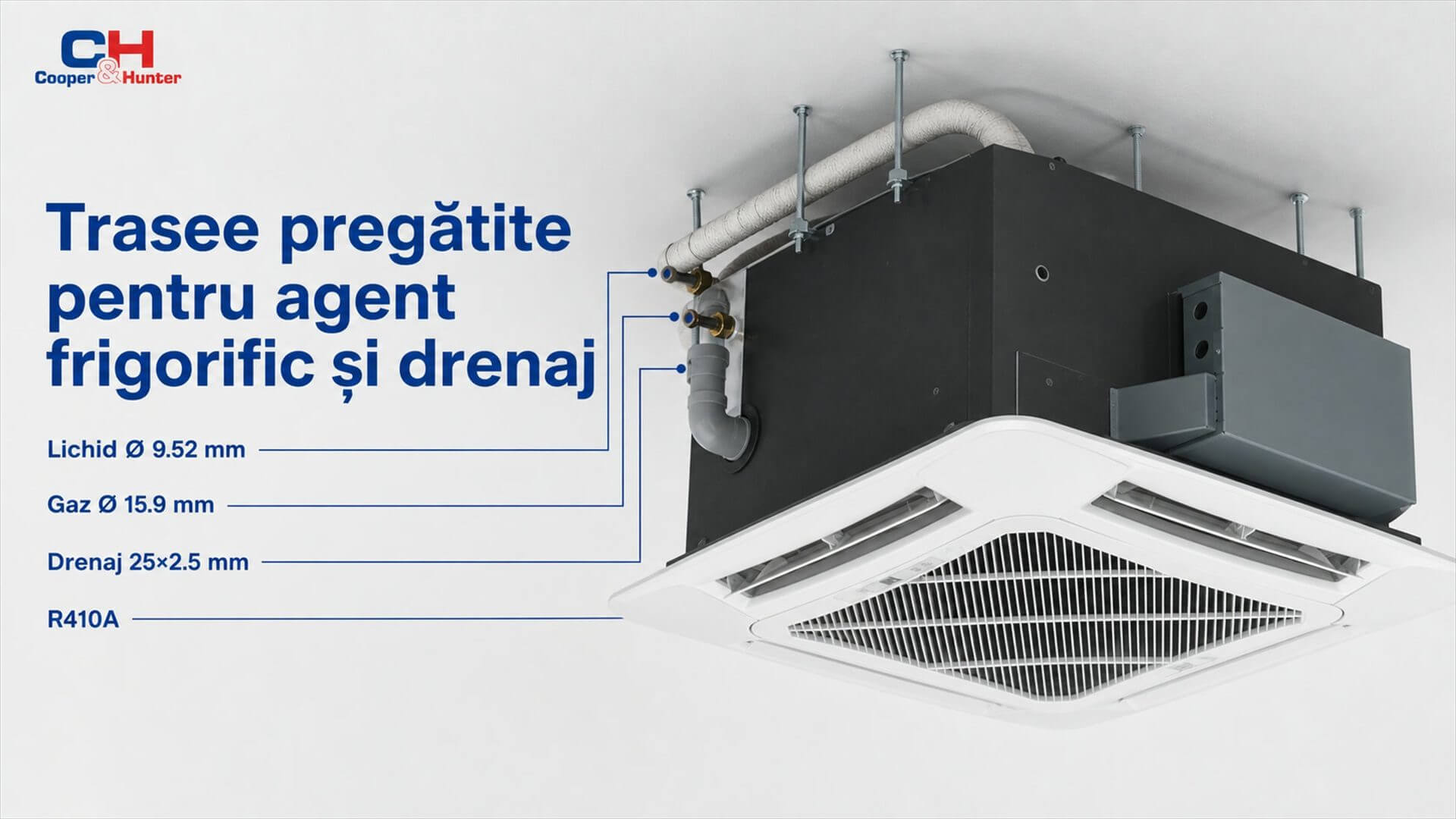

Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25x2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

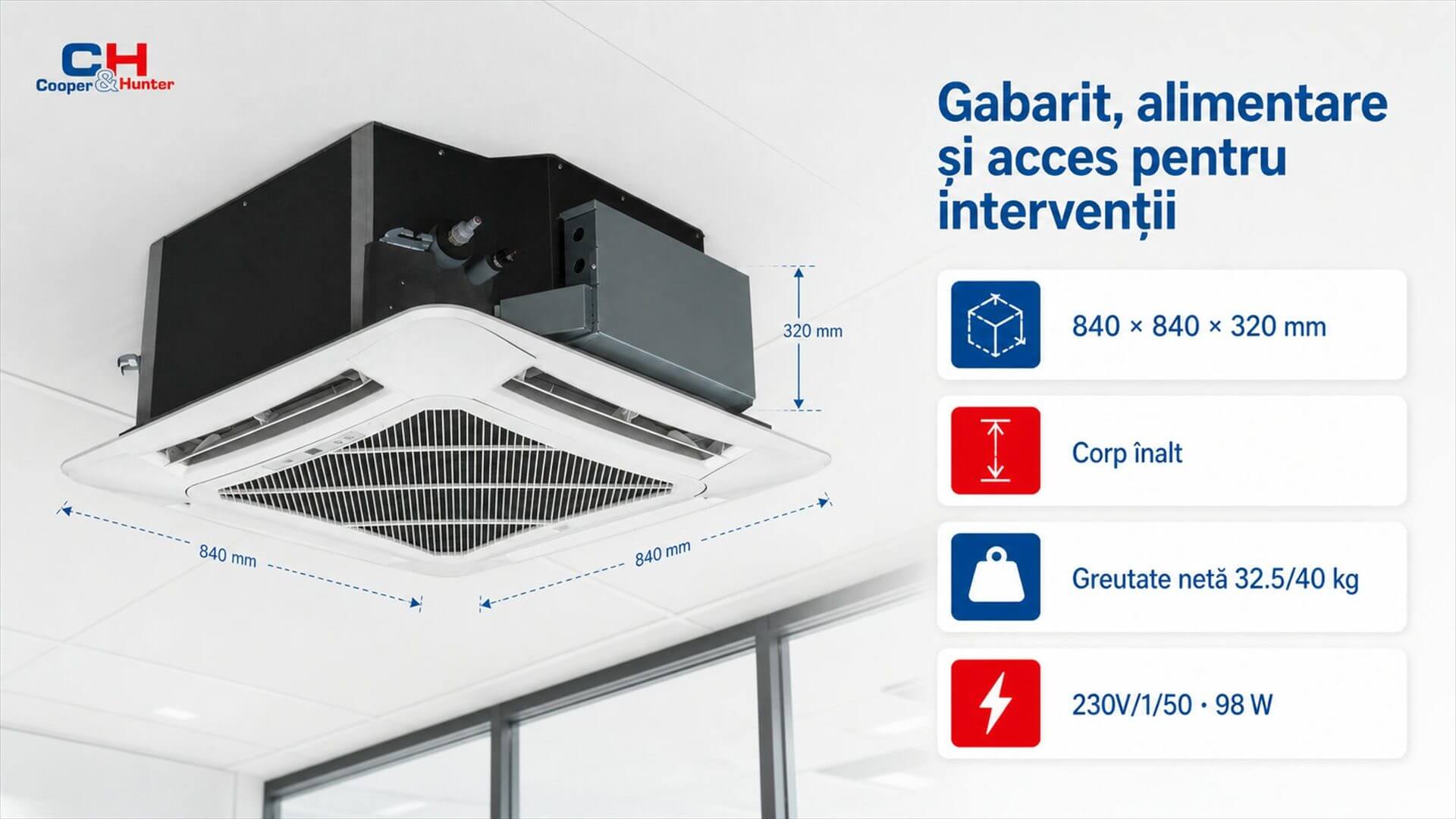

Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 840 × 840 × 320 (corp înalt) mm și o greutate netă de 32.5/40 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 98 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
