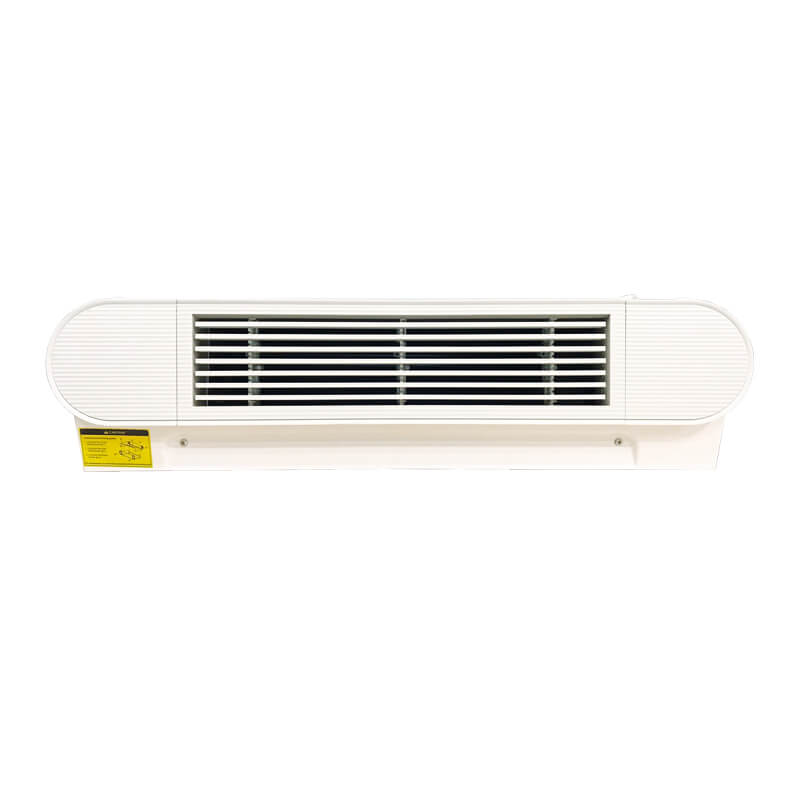

Cooper&Hunter CH-FFC30K2 - unitate hidronică verticală pentru încălzire și răcire cu răspuns controlat
Cooper&Hunter CH-FFC30K2 este proiectat ca terminal vizibil al unei instalații cu pompă de căldură sau chiller, montat jos pe perete. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Profilul său de utilizare urmărește camere de zi, spații de lucru și zone de primire, fără a asocia puterea nominală unei suprafețe universale. Capacitatea nominală este de 3.05 kW la răcire și 3.15 kW la încălzire, iar debitul de aer declarat este 425/284/184 m³/h.
Poziționare practică la baza peretelui
Pentru CH-FFC30K2, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC30K2 are un profil echilibrat în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.

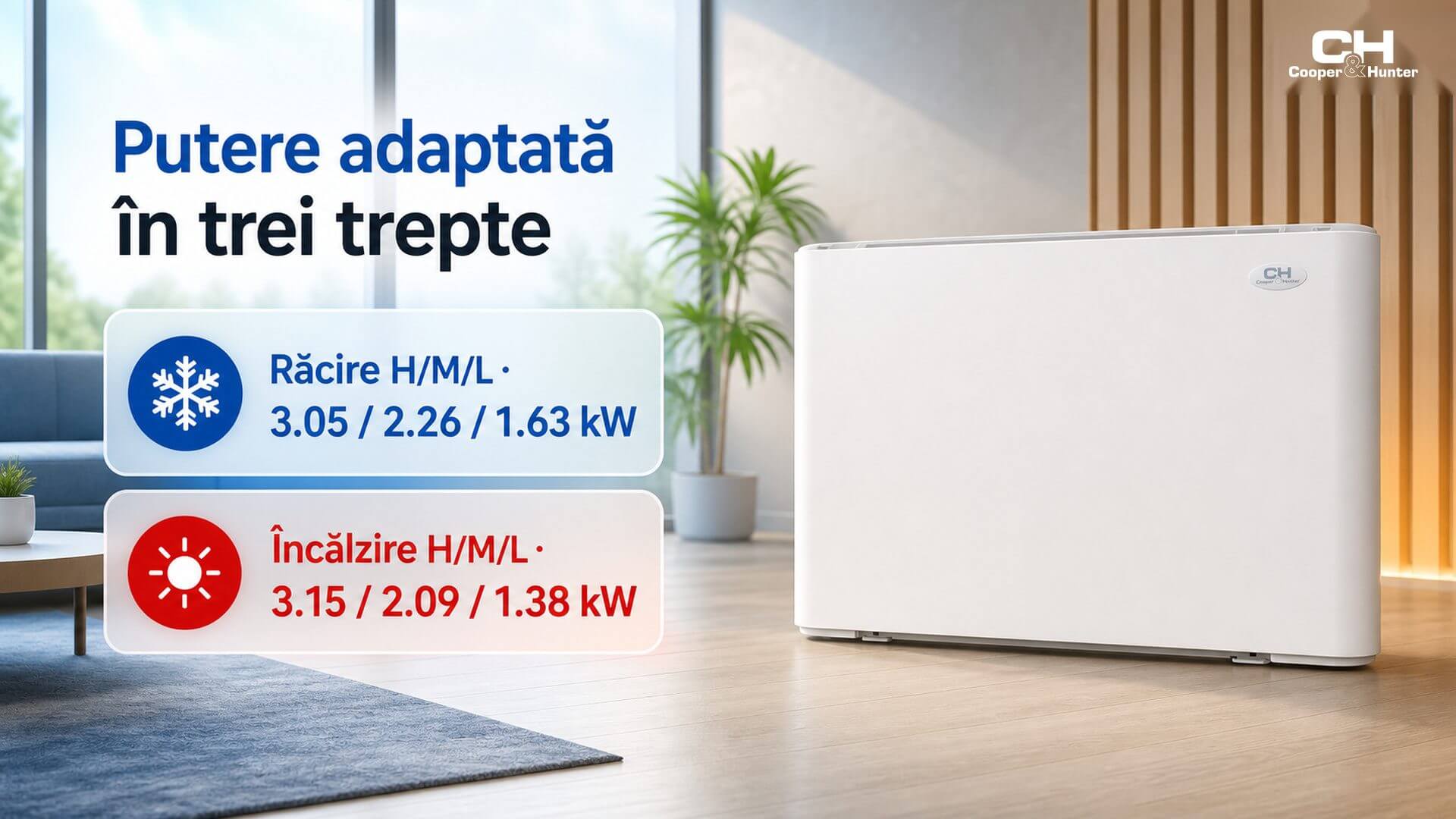

Putere termică adaptabilă prin reglarea ventilatorului
Pe treptele High/Medium/Low, răcirea este 3.05/2.26/1.63 kW, iar încălzirea 3.15/2.09/1.38 kW. Succesiunea valorilor urmărește reducerea turației, astfel încât proiectantul și utilizatorul să poată corela răspunsul termic cu regimul de funcționare.
Capacitățile sunt specifice codului CH-FFC30K2 și trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.
Ansamblu de ventilare cu trei viteze
Debitul de aer variază între 425/284/184 m³/h pe treptele High/Medium/Low. Modelul utilizează un ventilator centrifugal, antrenat de un motor AC cu protecție termică, pentru a adapta circulația aerului la sarcina instantanee.
În exploatarea CH-FFC30K2, funcționarea pe trei trepte permite alegerea unui compromis între debit și confort acustic. Pentru CH-FFC30K2, nivelul de putere sonoră pe treptele High/Medium/Low este 47/38/32 dB(A), valoare care trebuie corelată cu cerințele acustice ale spațiului. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.
Baterie hidronică pregătită pentru conectare laterală
Pentru configurația CH-FFC30K2, bateria cu patru rânduri funcționează la o presiune de lucru de până la 1.6 MPa. Racordurile de 3/4 inch, drenajul de 16 mm și posibilitatea conectării schimbătorului pe stânga sau pe dreapta oferă flexibilitate în pregătirea traseelor.
La integrarea modelului CH-FFC30K2, prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.
Materiale pregătite pentru utilizare îndelungată
În aplicațiile deservite de CH-FFC30K2, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
Din perspectiva modelului CH-FFC30K2, tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.
Consum auxiliar raportat la treapta ventilatorului
Puterea absorbită pe cele trei trepte este 47/26/14 W, iar curentul 0.20/0.11/0.06 A. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilarea și controlul, în timp ce puterea termică provine din circuitul de apă.
Dimensiunile consemnate sunt 495 × 200 × 1020 mm, iar greutatea netă este 20.8 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, pe baza datelor validate pentru codul său exact.
