Cooper&Hunter CH-FFC53K2 - terminal hidronic de pardoseală pentru distribuție rapidă în zone deschise
Cooper&Hunter CH-FFC53K2 combină poziționarea la pardoseală cu un răspuns termic susținut de ventilarea în trei trepte. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Modelul se adresează cu precădere unor aplicații precum zone open-space, birouri și spații comerciale cu sarcini consistente. Capacitatea nominală este de 5.35 kW la răcire și 5.70 kW la încălzire, iar debitul de aer declarat este 800/574/404 m³/h.

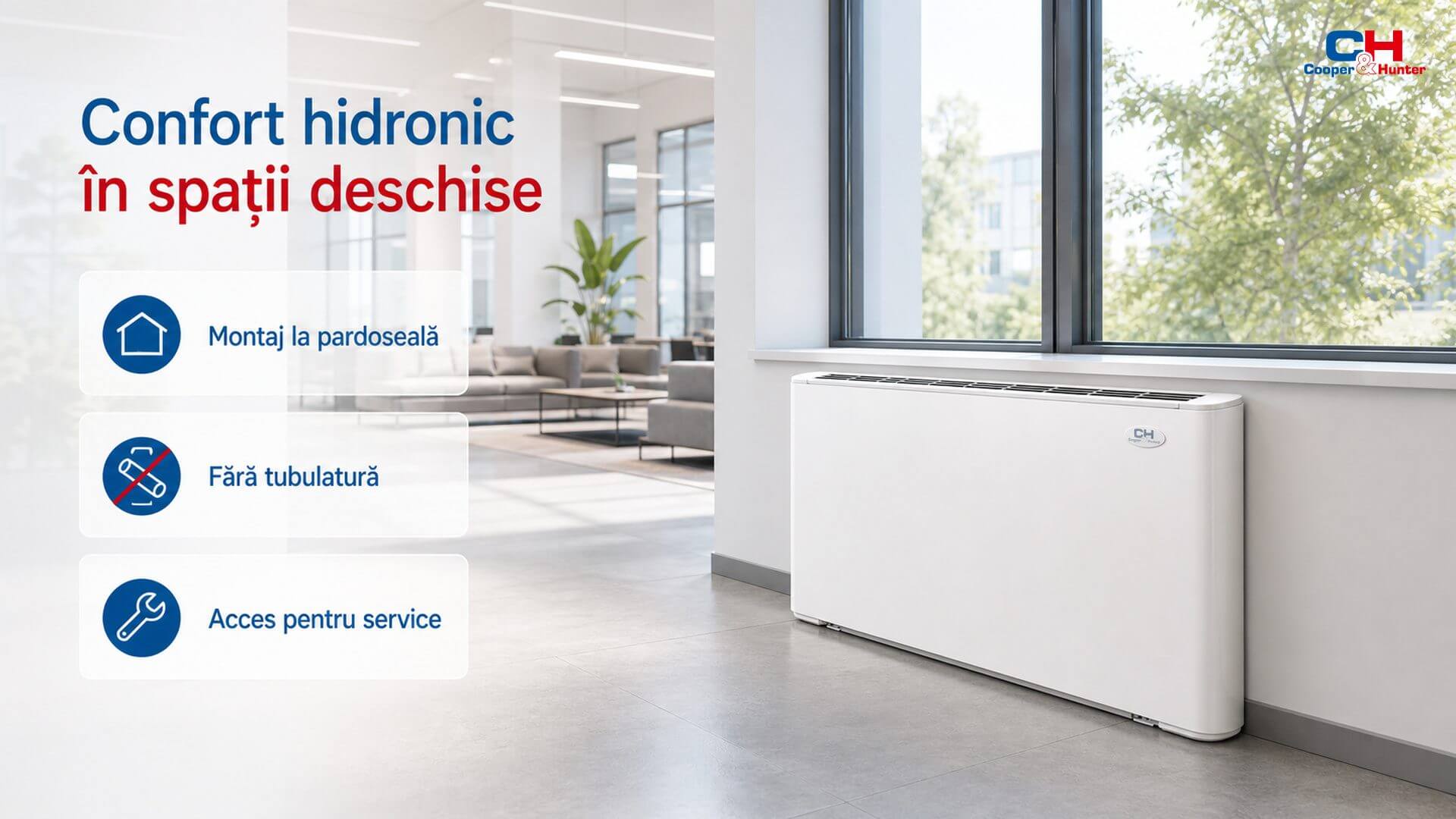

O alternativă hidronică la corpurile statice
La unitatea CH-FFC53K2, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și face posibilă instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC53K2 are un profil dinamic în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.

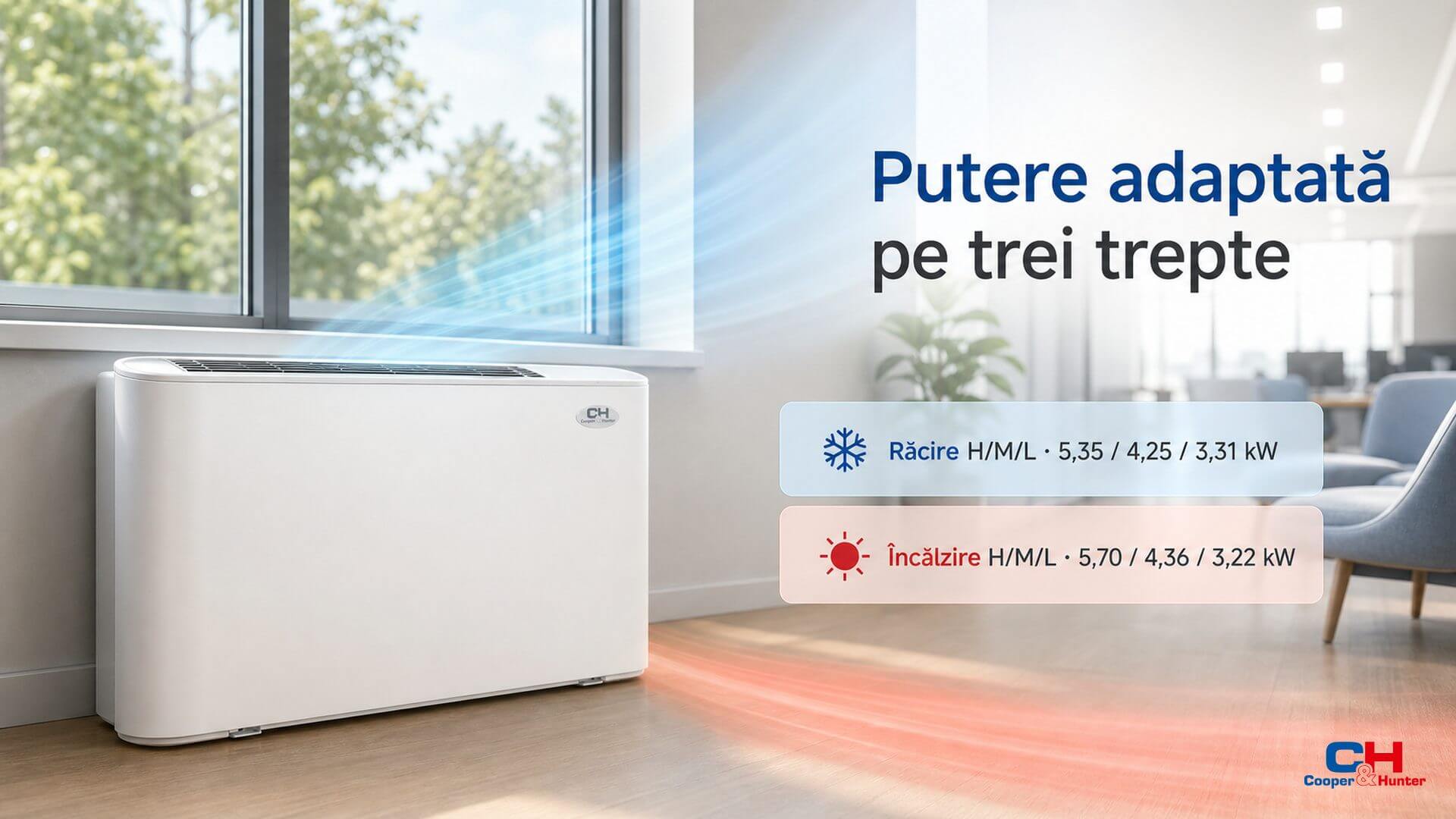

Răspuns termic corelat cu debitul de aer
Pe treptele High/Medium/Low, răcirea este 5.35/4.25/3.31 kW, iar încălzirea 5.70/4.36/3.22 kW. Succesiunea valorilor urmărește reducerea turației, astfel încât proiectantul și utilizatorul să poată corela răspunsul termic cu regimul de funcționare.
Capacitățile sunt specifice codului CH-FFC53K2 și trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.

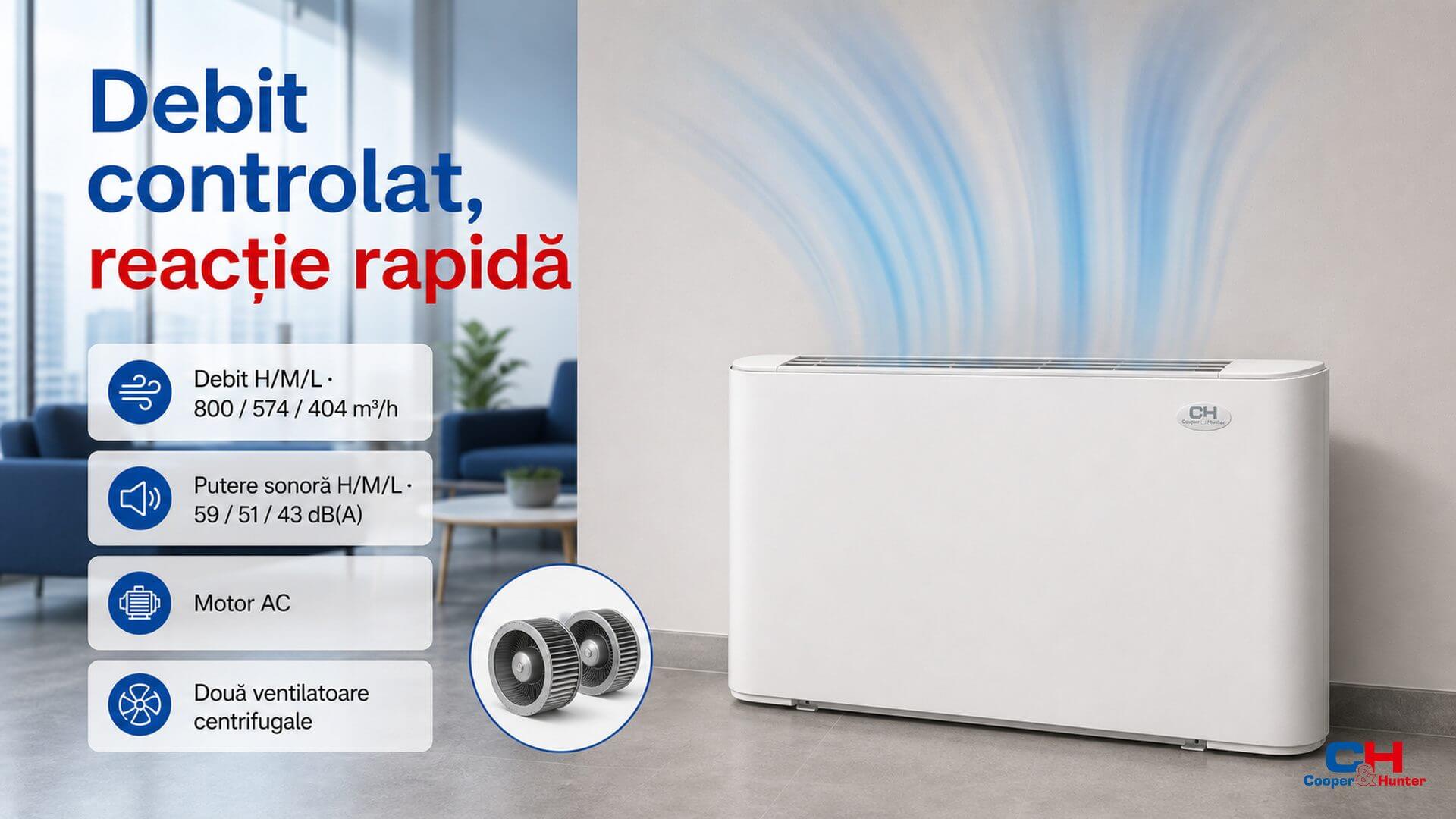

Trepte de aer pentru confort și reacție rapidă
Debitul de aer variază între 800/574/404 m³/h pe treptele High/Medium/Low. Modelul utilizează două ventilatoare centrifugale, antrenate de un motor AC cu protecție termică, pentru a adapta circulația aerului la sarcina instantanee.
La integrarea modelului CH-FFC53K2, funcționarea pe trei trepte permite alegerea unui compromis între debit și confort acustic. Pentru CH-FFC53K2, nivelul de putere sonoră pe treptele High/Medium/Low este 59/51/43 dB(A), valoare care trebuie corelată cu cerințele acustice ale spațiului. Reglarea treptelor ajută la folosirea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.

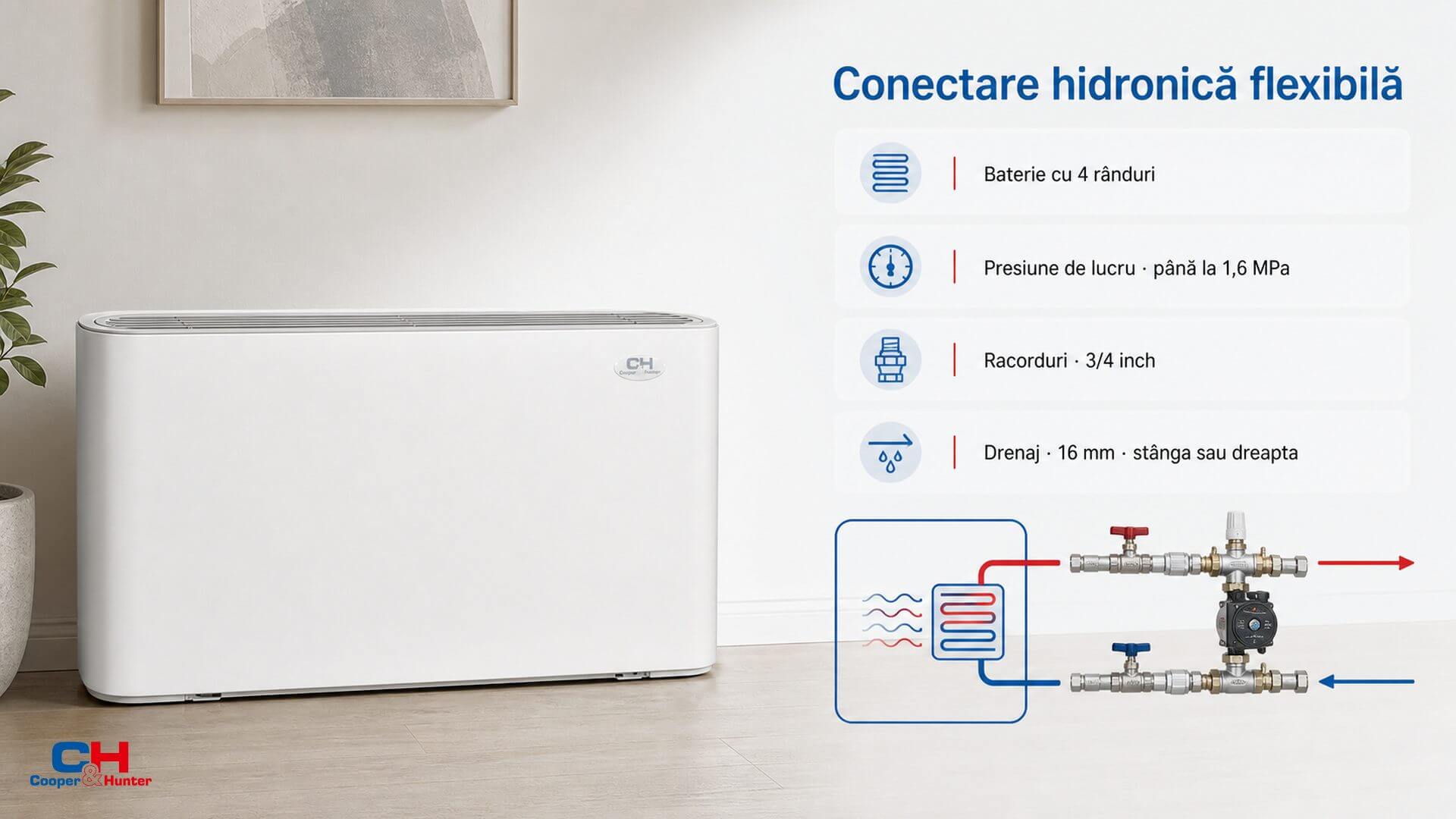

Conectare hidronică flexibilă în faza de montaj
În aplicațiile deservite de CH-FFC53K2, bateria cu patru rânduri funcționează la o presiune de lucru de până la 1.6 MPa. Racordurile de 3/4 inch, drenajul de 16 mm și posibilitatea conectării schimbătorului pe stânga sau pe dreapta oferă flexibilitate în pregătirea traseelor.
Din perspectiva modelului CH-FFC53K2, prin această construcție, echipamentul poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.

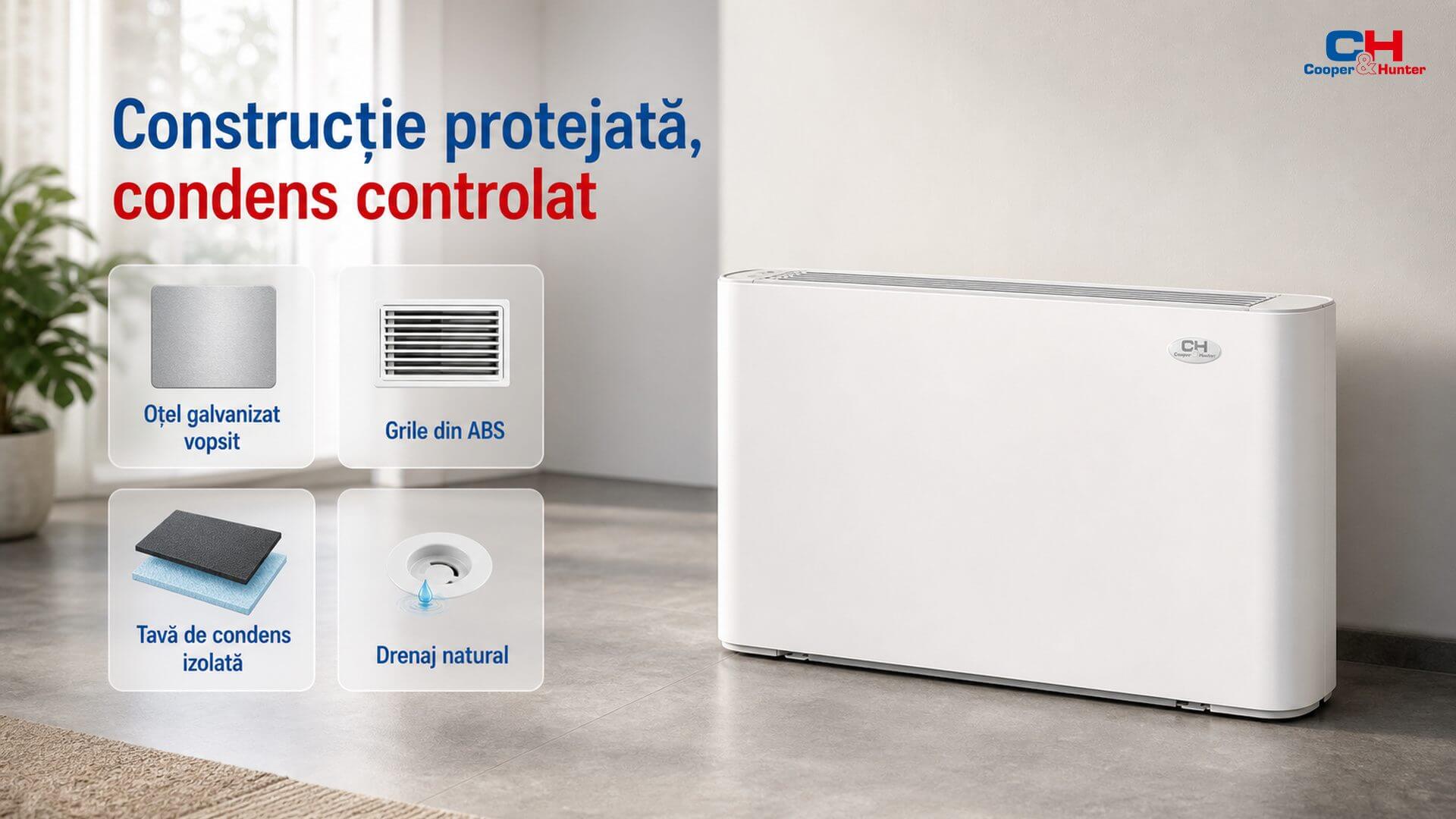

Oțel galvanizat vopsit și grile rezistente la temperatură
Pentru CH-FFC53K2, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
În cazul modelului CH-FFC53K2, tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.

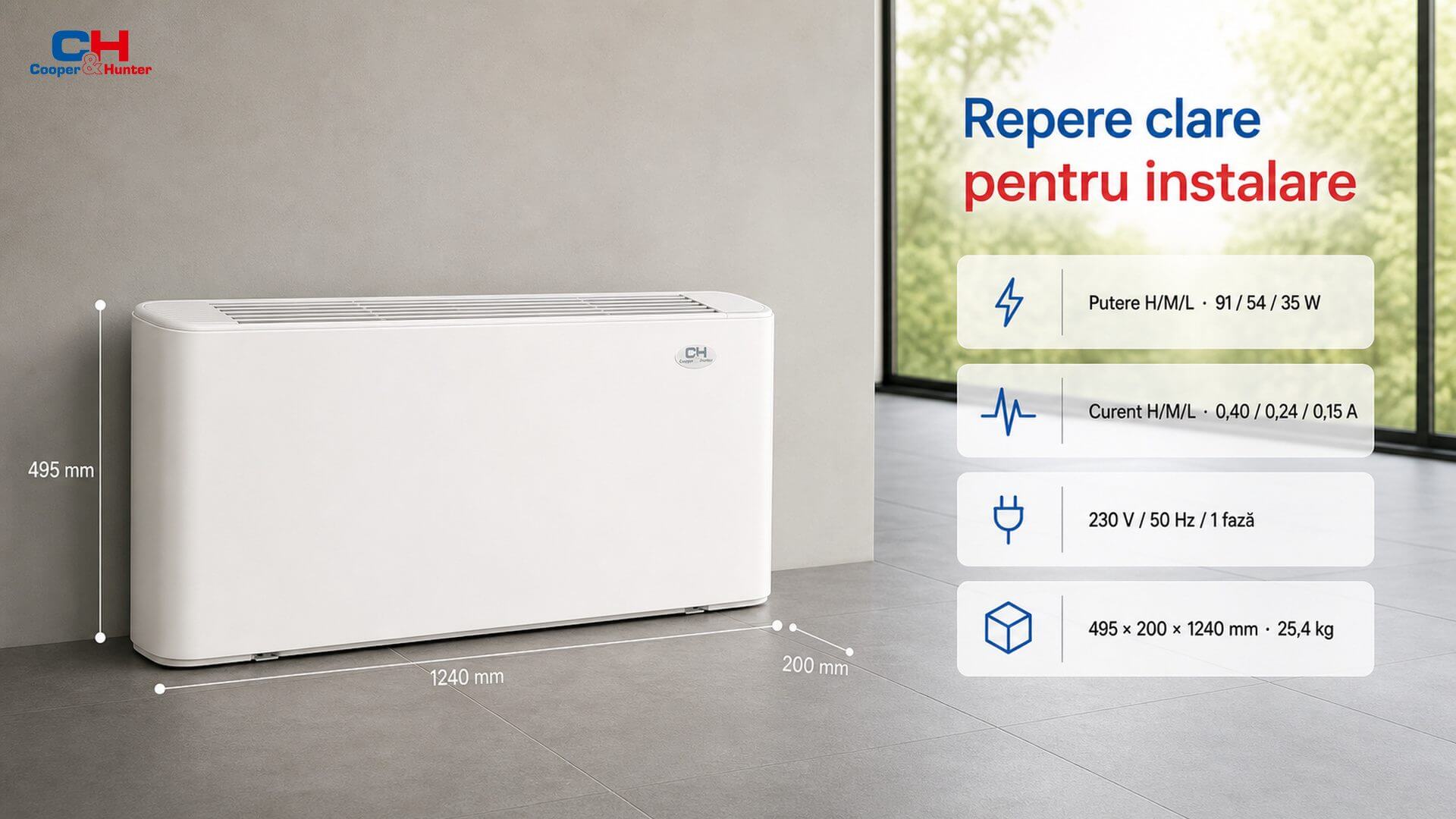

Repere concrete pentru instalator și proiectant
Puterea absorbită pe cele trei trepte este 91/54/35 W, iar curentul 0.40/0.24/0.15 A. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilarea și controlul, în timp ce puterea termică provine din circuitul de apă.
În proiectarea cu CH-FFC53K2, dimensiunile consemnate sunt 495 × 200 × 1240 mm, iar greutatea netă este 25.4 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, pe baza datelor validate pentru codul său exact.
