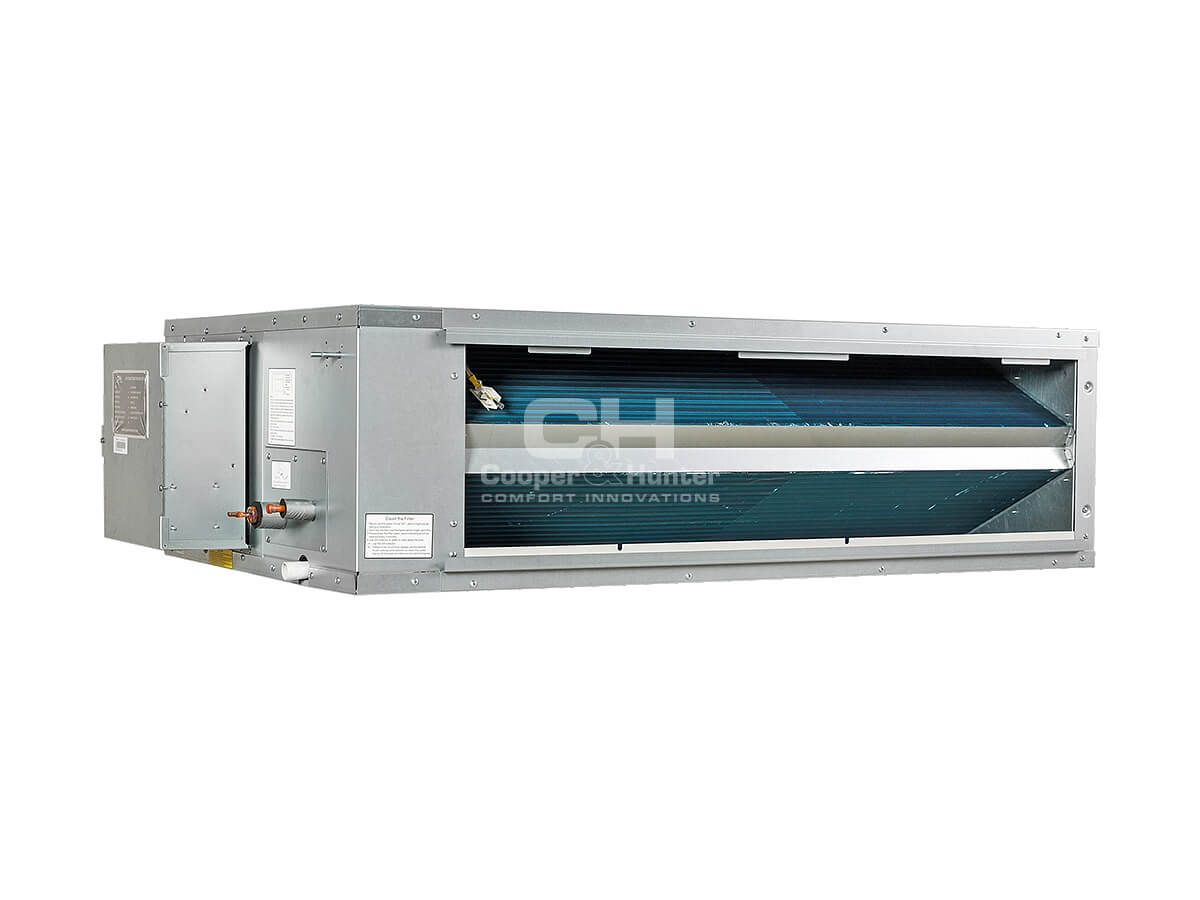

Aer condiționat comercial Cooper&Hunter tip Big Duct CH-IBD25NM – 85000 BTU – debit mare pentru spații cu ocupare schimbătoare
CH-IBD25NM, sistemul big duct, oferă 25 kW la răcire și 27,5 kW la încălzire pentru supermarketuri și săli de sport. Configurația este orientată către debit mare pentru spații cu ocupare schimbătoare.
La coordonarea instalației, este important că unitatea exterioară poate fi retrasă față de suprafața deservită fără a fragmenta arhitectura. În acest fel, cerințele de montaj pentru sistemul big duct rămân previzibile.

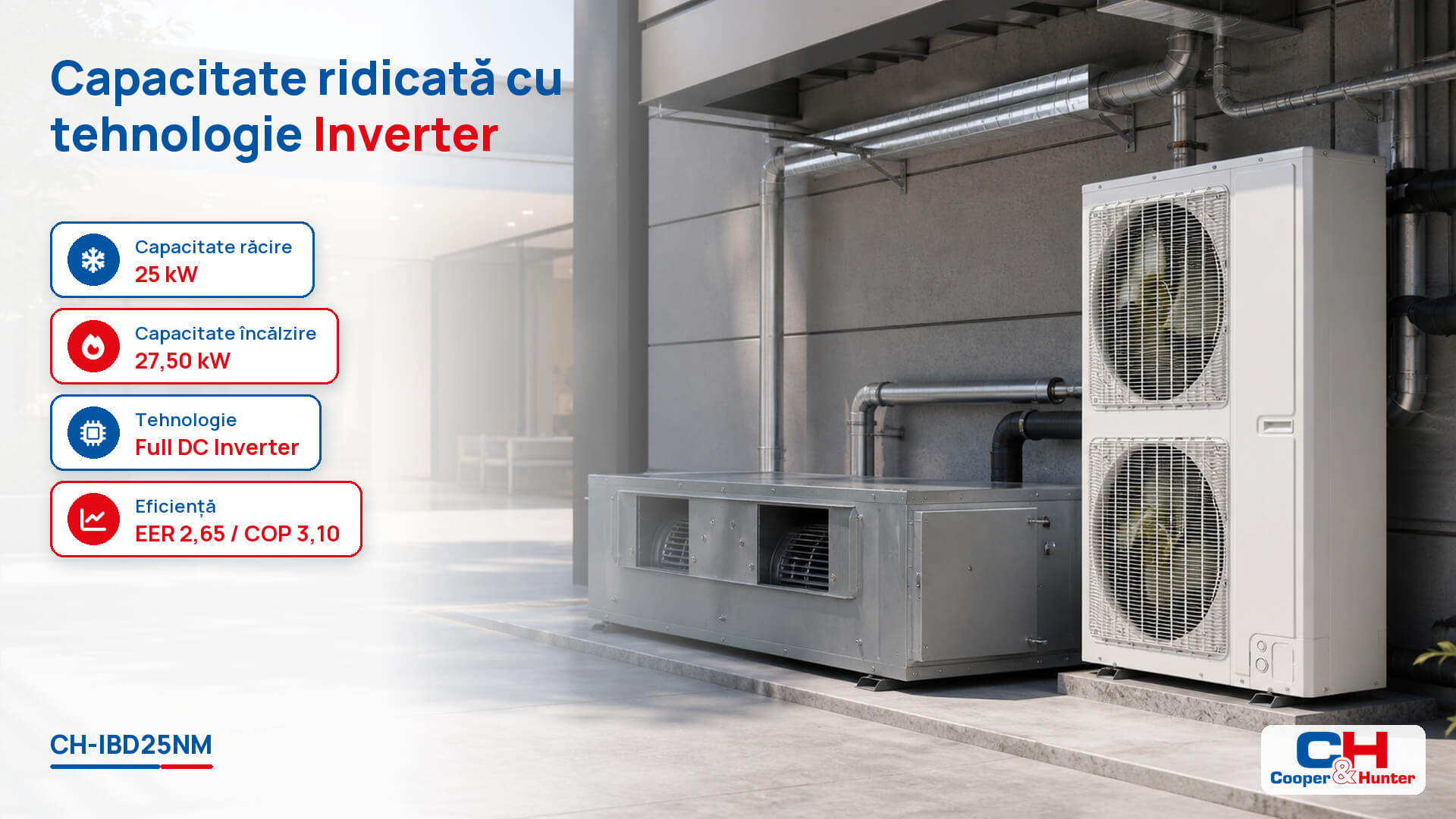

Capacitate ridicată cu tehnologie Inverter
Tehnologia Inverter livrează 25 kW la răcire și 27,5 kW la încălzire. Capacitatea răspunde alternanței dintre perioade liniștite și intervale aglomerate.
Raportat la cerințele din supermarketuri și săli de sport, în exploatarea zilnică, această dimensionare permite adaptarea treptată la variațiile de ocupare și la aporturile termice ale spațiului.

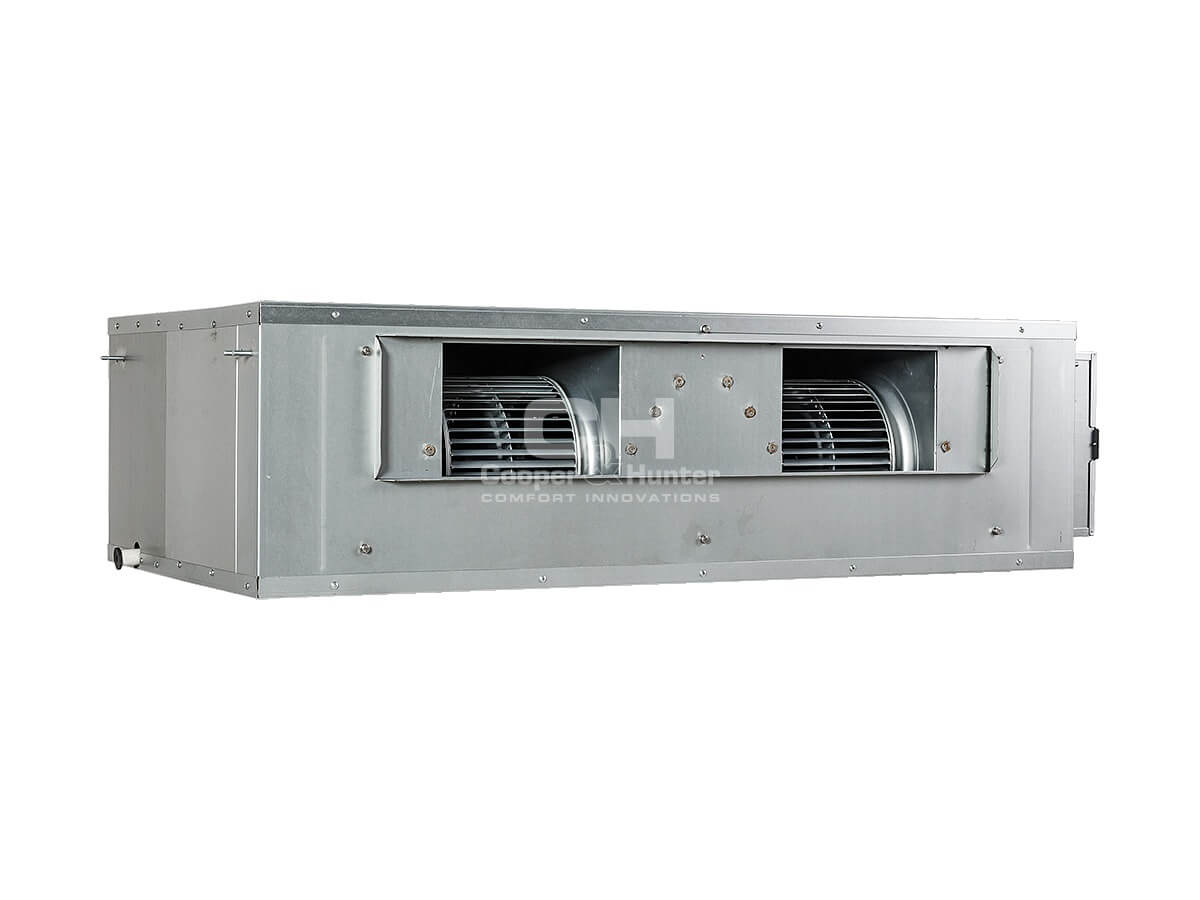

Presiune pentru rețele mari de tubulatură
Presiunea pornește de la 120 Pa nominal, urcă la 250 Pa și transportă 4200 m³/h. Grilele pot separa zonele de vânzare sau tribunele de perimetrele cu sarcini termice mai mari.
Într-un proiect orientat către debit mare pentru spații cu ocupare schimbătoare, la proiectarea distribuției, lungimea ramurilor și pierderile de sarcină trebuie verificate înainte de alegerea pozițiilor de insuflare.
Climatizare pentru spații comerciale de anvergură

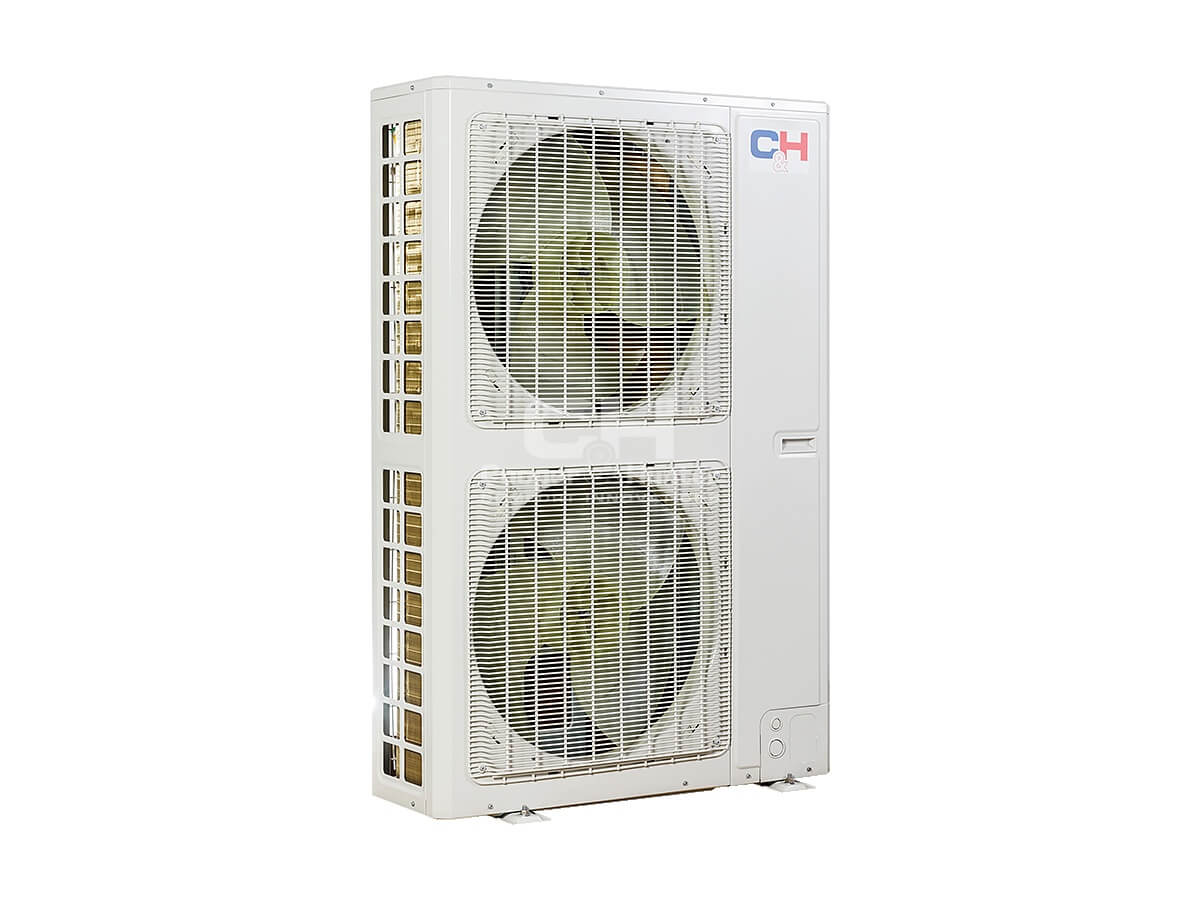

Clasa de 85000 BTU/h permite retragerea echipamentului într-o zonă tehnică. Echipamentul rămâne în zona tehnică, departe de clienți și sportivi.
Deoarece unitatea exterioară poate fi retrasă față de suprafața deservită fără a fragmenta arhitectura, pentru această amenajare, poziționarea discretă a echipamentului ajută la păstrarea circulațiilor și a suprafețelor utile.

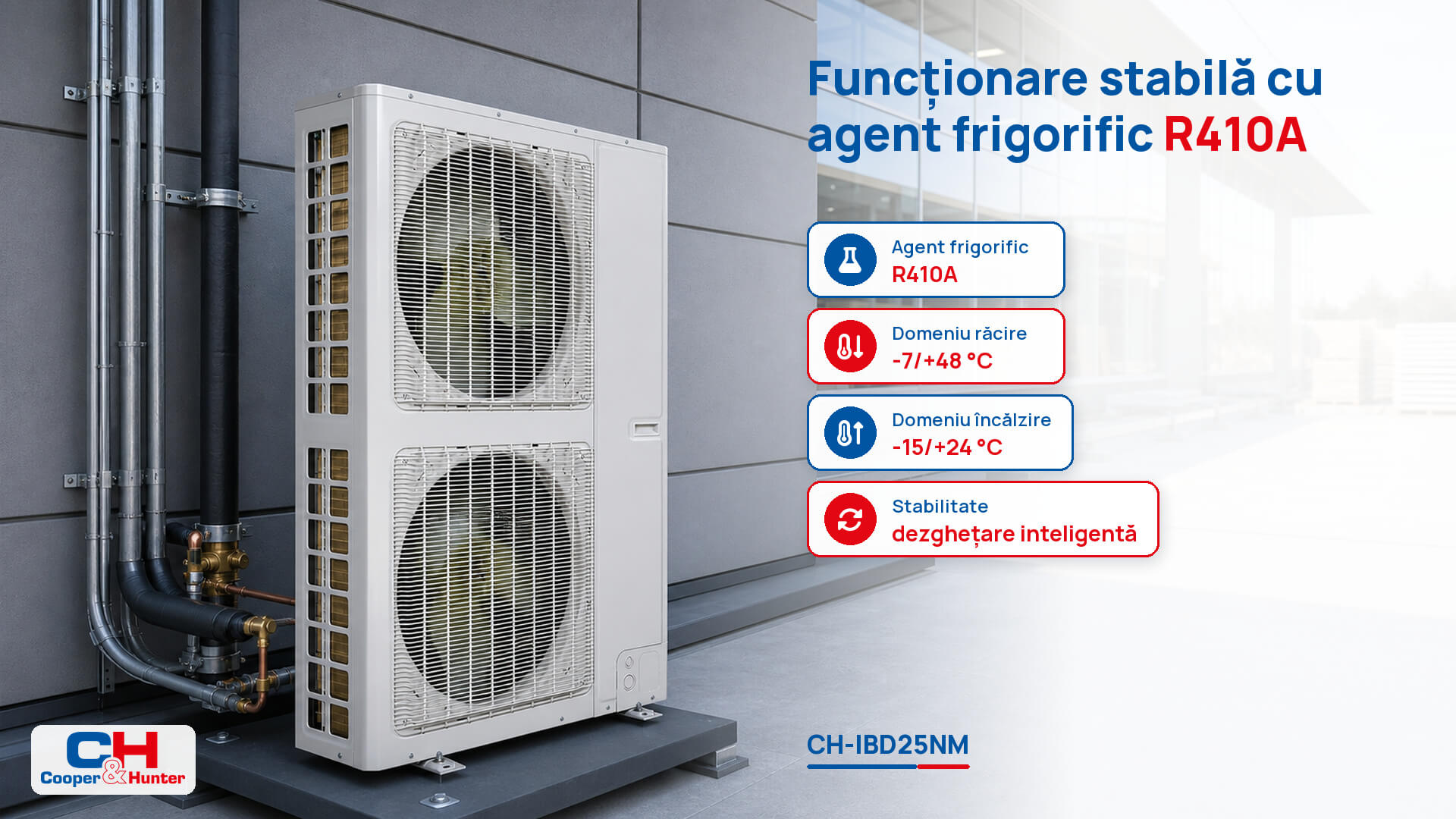

Funcționare stabilă cu agent frigorific R410A
Agentul R410A lucrează între -7/+48 °C la răcire și -15/+24 °C la încălzire. Domeniul publicat oferă repere clare pentru exploatarea sezonieră.
Pentru configurația big duct, în dimensionare, intervalele de lucru oferă repere pentru verificarea funcționării în perioadele reci și în zilele cu temperaturi ridicate.
Instalare coordonată și trasee planificate
Traseul ajunge la 70 m, diferența de nivel la 40 m, iar unitatea interioară are 1690×870×440 mm. Accesul lateral trebuie păstrat liber pentru intervenții într-o clădire deschisă publicului.
Pentru configurația big duct, coordonarea traseelor din timp evită intersectarea cu structura, corpurile de iluminat și celelalte rețele tehnice.

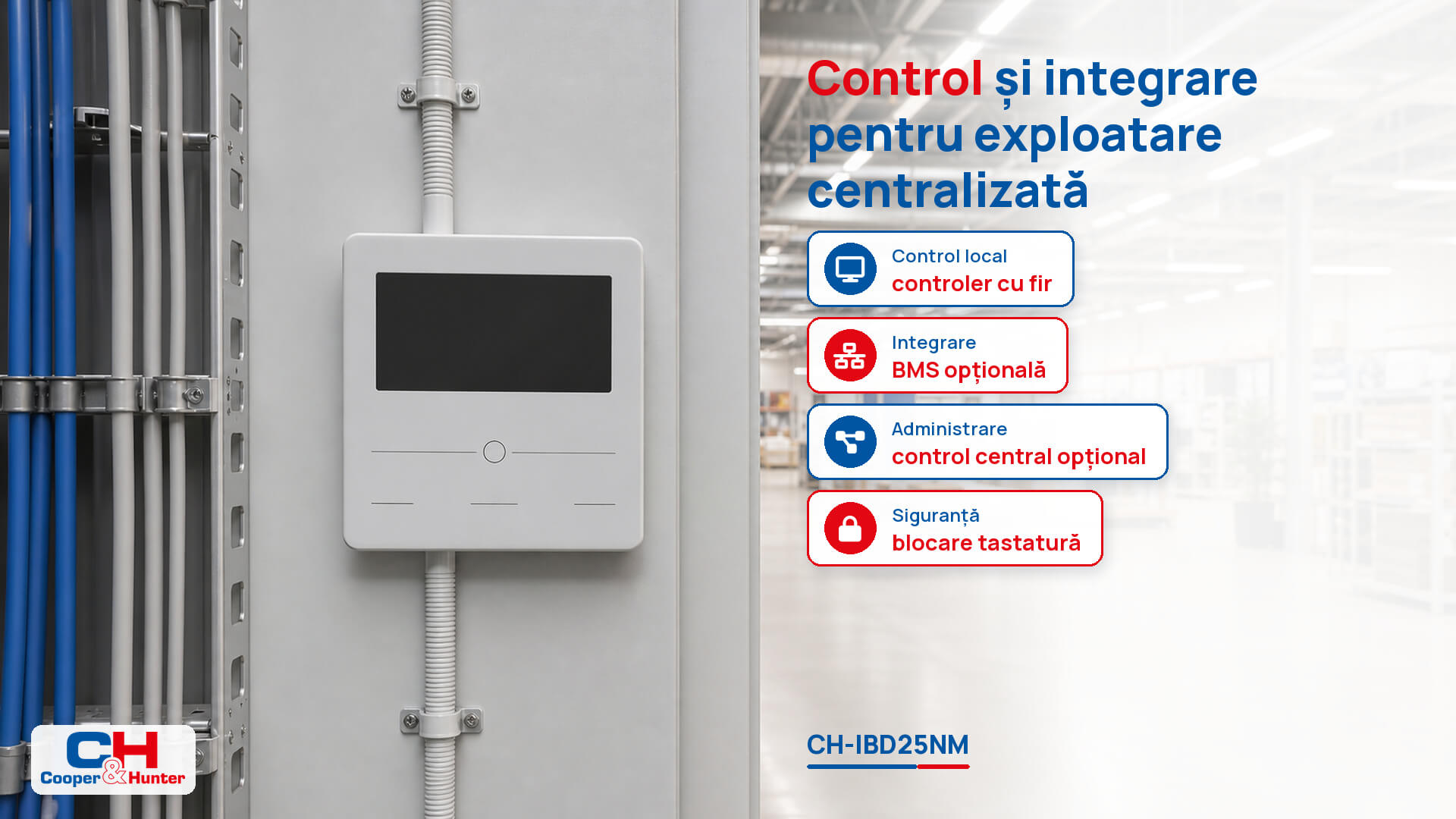

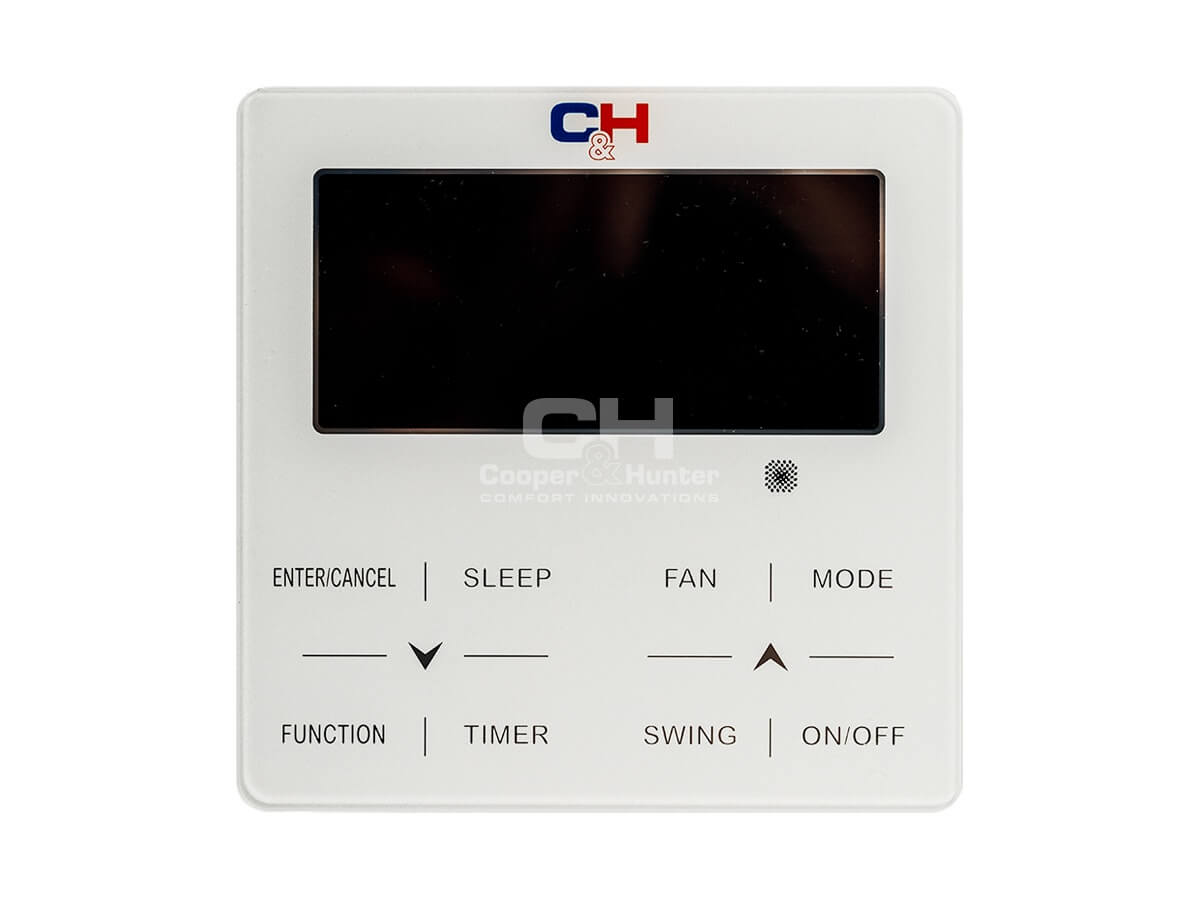

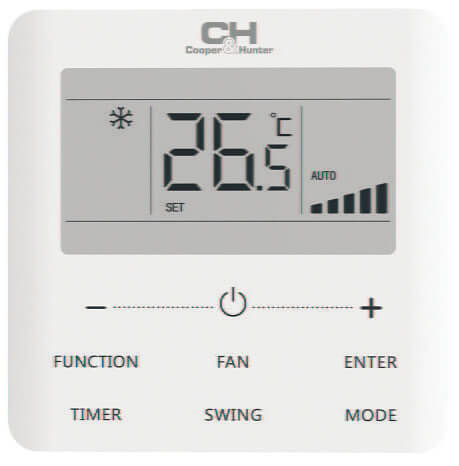

Control și integrare pentru exploatare centralizată
La debitul de 4200 m³/h, supravegherea se bazează pe blocarea tastaturii, monitorizarea la distanță, conectarea la BMS. BMS-ul ajută administratorul să coreleze climatizarea cu orarul și ocuparea.
Pentru configurația big duct, integrarea controlului în rutina clădirii permite porniri planificate și o supraveghere mai clară a zonelor deservite.
