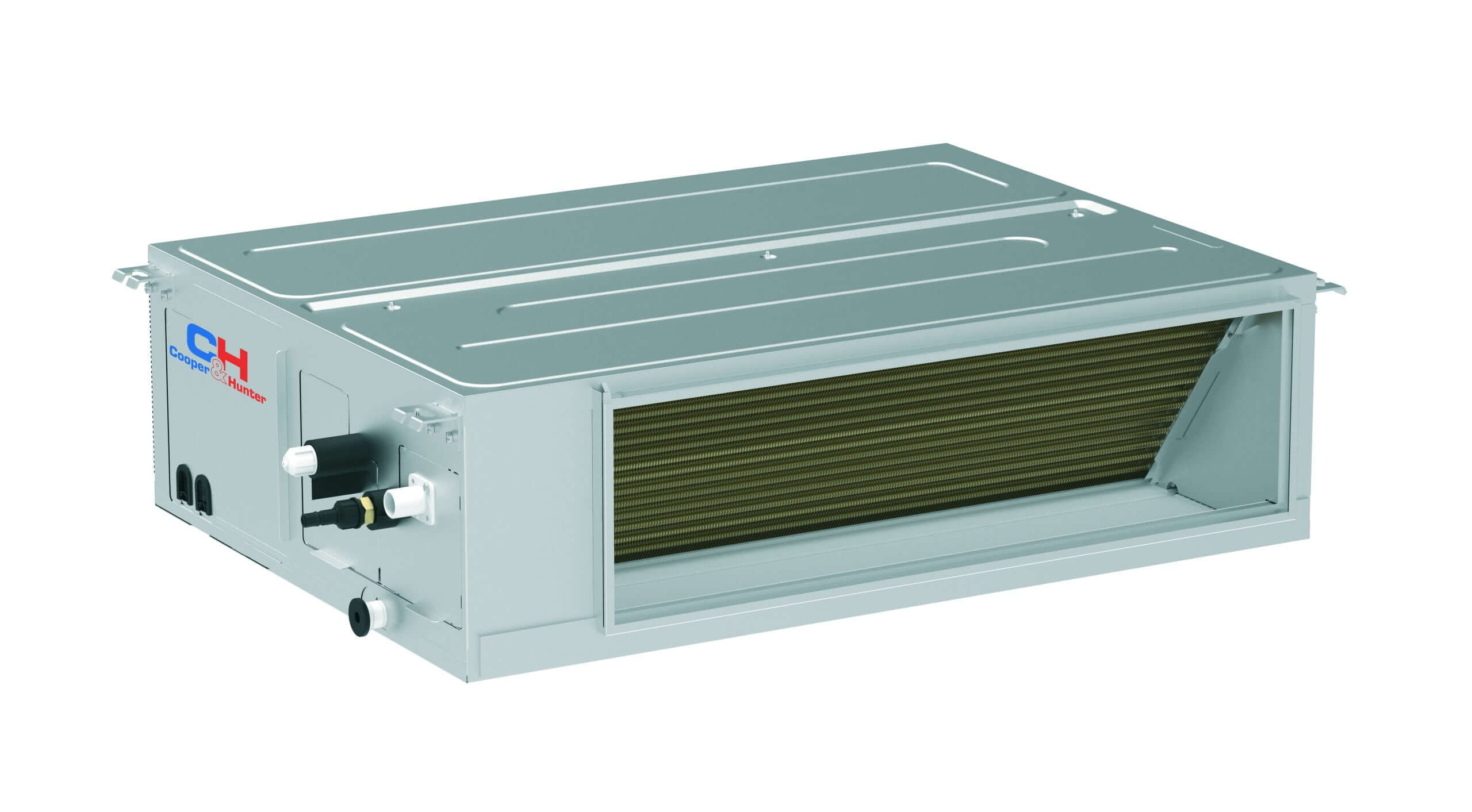

Aer condiționat comercial Cooper&Hunter tip Duct CH-IDH100PRK – 36000 BTU – distribuție multi-zonă dintr-o singură unitate
CH-IDH100PRK, unitatea duct de presiune înaltă, oferă 10 kW la răcire și 12 kW la încălzire pentru birouri compartimentate și zone comerciale cu mai multe încăperi. Configurația este orientată către distribuție multi-zonă dintr-o singură unitate.
În planul integrării, contează că presiunea disponibilă permite trecerea printr-o rețea ramificată moderată. Astfel, integrarea unității duct de presiune înaltă poate fi clarificată înaintea execuției.
Presiune statică înaltă pentru rețele extinse
Presiunea de 37 Pa poate urca la 100 Pa, iar debitul disponibil este 1800 m³/h. Debitul poate fi împărțit între ramuri scurte care deservesc funcțiuni diferite.
Raportat la cerințele din birouri compartimentate și zone comerciale cu mai multe încăperi, rezerva disponibilă ajută proiectantul să urmărească un regim constant, fără schimbări bruște între perioadele cu solicitări diferite.
Capacitate potrivită spațiilor comerciale ample
Capacitățile de 10 kW la răcire și 12 kW la încălzire permit alimentarea unei rețele ramificate. Reducerea numărului de unități interioare simplifică integrarea în proiect.
Într-un proiect orientat către distribuție multi-zonă dintr-o singură unitate, poziția grilelor și echilibrarea ramurilor trebuie stabilite împreună, pentru ca aerul să ajungă uniform în toate punctele deservite.
Performanță și eficiență în sarcină variabilă
Unitatea duct de presiune înaltă oferă 10 kW la răcire, 12 kW la încălzire și indicatorii SEER 6,1 și SCOP 4; consumurile nominale publicate sunt 3,15 kW și 3,5 kW. Capacitatea se potrivește proiectelor care vor să reducă numărul de unități interioare.
Deoarece presiunea disponibilă permite trecerea printr-o rețea ramificată moderată, integrarea într-un astfel de proiect păstrează zona utilizată liberă, iar componentele tehnice pot fi grupate într-un spațiu dedicat.

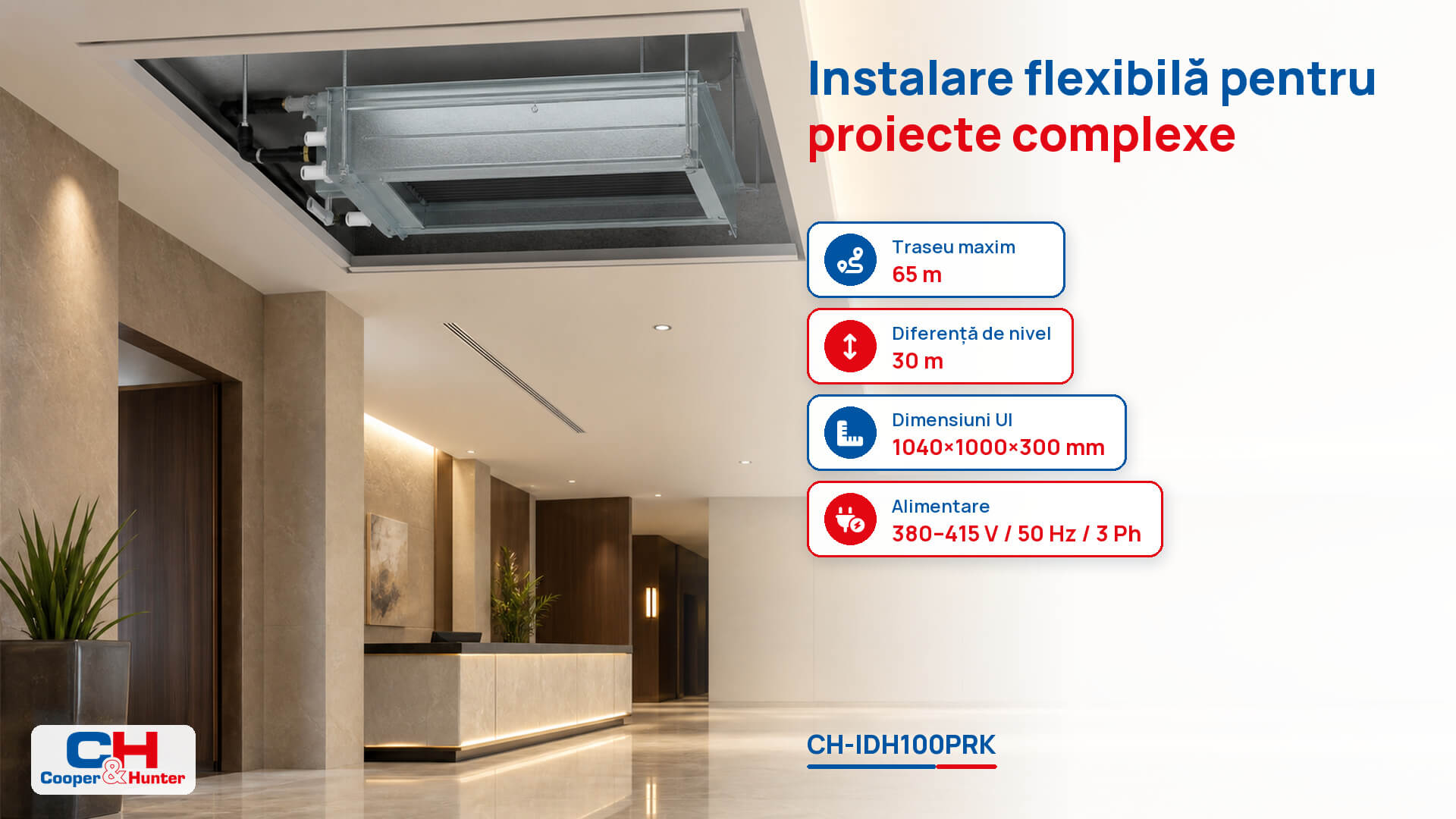

Instalare flexibilă pentru proiecte complexe
Configurația permite un traseu frigorific de 65 m și o diferență de nivel de 30 m. Presiunea disponibilă permite trecerea printr-o rețea ramificată moderată.
Pentru sistemul de presiune înaltă, aceste limite trebuie comparate cu datele climatice ale amplasamentului, pentru ca regimul ales să rămână în domeniul declarat de producător.
Fiabilitate și gestionarea condensului
În carcasa de 1040×1000×300 mm, filtrul lavabil și autodiagnosticul trebuie să poată fi verificate fără demontarea rețelei. Drenajul și filtrul trebuie să rămână accesibile dintr-un spațiu comun de service.
Pentru sistemul de presiune înaltă, accesul la filtre, racorduri și componentele care necesită verificări trebuie rezervat înainte de închiderea finisajelor.

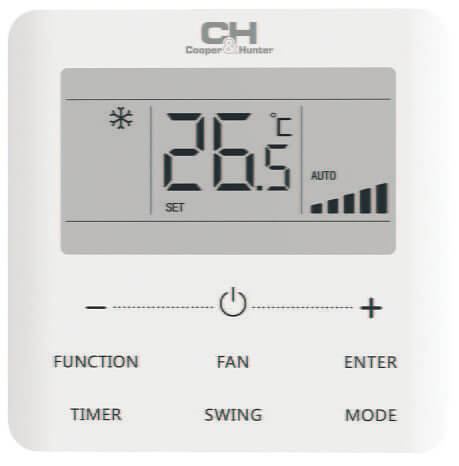

Control și integrare în sistemul clădirii
La debitul de 1800 m³/h, administrarea folosește I-Feel. BMS-ul poate coordona programul mai multor zone alimentate de aceeași sursă.
Pentru sistemul de presiune înaltă, prin centralizarea comenzilor, administratorul poate urmări mai ușor programul de funcționare și poate limita reglajele necoordonate.
