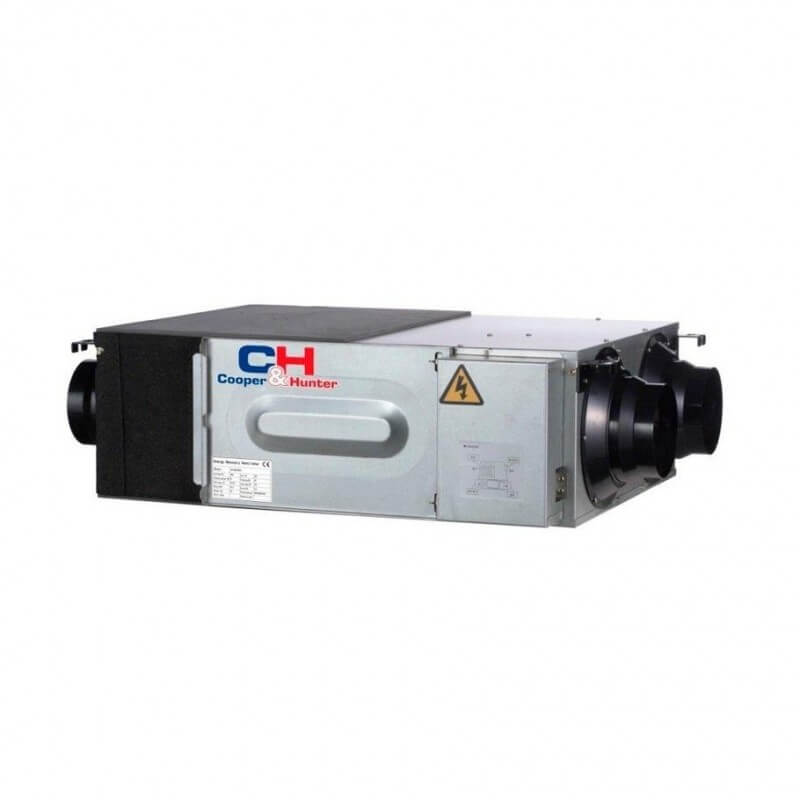

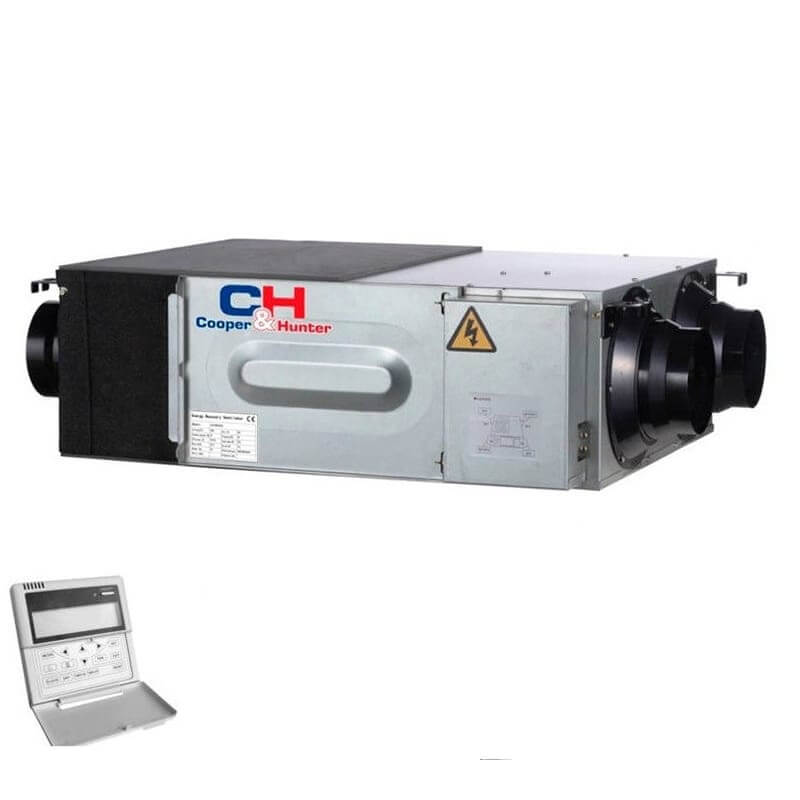

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria K2 CH-HRV13K2
CH-HRV13K2 este o centrală de ventilare cu recuperare de căldură pentru montaj la plafon, echipată cu recuperator celulozic și trei trepte de funcționare. Debitele de 1000 / 1300 / 1300 m³/h permit adaptarea schimbului de aer la ocupare și la programul clădirii.
Unitatea combină presiuni statice de 75 / 85 / 90 Pa cu recuperare de temperatură de 76 / 70 / 70% și funcții de control pentru exploatare. Bypass-ul automat, programarea săptămânală, monitorizarea și posibilitatea integrării BMS susțin utilizarea într-o rețea de ventilație bine echilibrată.
Nivel sonor între 38 și 43 dB(A)
Nivelurile de presiune sonoră sunt 38 / 41 / 43 dB(A) pentru treptele L/M/H. Alegerea treptei facilitează echilibrarea dintre debit și confort acustic, mai ales în birouri, zone de odihnă sau alte spații în care zgomotul instalațiilor trebuie controlat.
Pentru coordonarea instalației, montarea antivibrantă, izolarea corectă și evitarea strangulărilor contribuie la menținerea unui regim acustic previzibil. Zgomotul perceput depinde și de dimensionarea rețelei: viteza în conducte, rigiditatea prinderilor, poziția grilelor și transmiterea vibrațiilor pot modifica rezultatul în încăpere.
Presiune statică de până la 90 Pa
Această rezervă de presiune susține circulația aerului prin tubulatură, filtre și grile, însă nu înlocuiește calculul pierderilor de sarcină pentru traseul real al instalației. Presiunea statică externă este 75 / 85 / 90 Pa pe treptele L/M/H.
Pentru coordonarea instalației, o rețea bine dimensionată folosește trasee cât mai directe, coturi cu raze adecvate și viteze ale aerului compatibile cu nivelul de confort urmărit. După instalare, măsurarea debitului la terminale și ajustarea clapetelor asigură că performanța nominală a unității este distribuită corect între încăperi.
Bypass automat și funcții de control pentru exploatare
Pentru coordonarea instalației, sunt prevăzute control extern, dezghețare și posibilitatea coordonării unui încălzitor electric extern în schema sistemului. Seria K2 include bypass automat, selectarea vitezei, temporizator săptămânal, alarmă de filtru, alarmă de defect, memorarea datelor și funcții de monitorizare.
Integrarea BMS și controlul opțional după concentrația de CO₂ extind utilizarea în clădiri cu program variabil. Setările se stabilesc la punerea în funcțiune și trebuie documentate, pentru ca intervențiile de service și modificările ulterioare ale programului să nu afecteze echilibrarea instalației.
Debit de până la 1300 m³ pe oră pe trei trepte
Pentru coordonarea instalației, modelul CH-HRV13K2 oferă debite de 1000 / 1300 / 1300 m³/h pe treptele joasă, medie și înaltă. Cele trei niveluri permit adaptarea ventilării la gradul de ocupare și la programul clădirii, păstrând o treaptă redusă pentru funcționarea obișnuită și o rezervă de debit pentru perioadele aglomerate.
Reglajul corect după montaj limitează suprapresiunea sau depresiunea în încăperi și ajută la distribuția uniformă prin gurile de introducere și evacuare. Debitul maxim de 1300 m³/h trebuie verificat împreună cu necesarul de aer proaspăt și cu echilibrarea fluxului evacuat.
Putere absorbită de 710 W și greutate de 79 kg
Puterea absorbită este 710 W, curentul nominal este 3.4 A, iar greutatea netă este 79 kg. Alimentarea este 220–240 V / 50 Hz / 1 fază, date care trebuie folosite la alegerea circuitului electric, a protecțiilor și a punctelor de suspendare.
Pentru coordonarea instalației, unitatea se montează ascuns la plafon, cu acces suficient pentru filtre, schimbător și componentele de control. Poziția trebuie corelată cu structura de rezistență și cu traseele de aer, iar panourile de vizitare trebuie dimensionate astfel încât mentenanța periodică să poată fi efectuată fără demontări extinse.
Recuperare de temperatură de până la 76%
Pentru coordonarea instalației, recuperatorul celulozic transferă energie între cele două fluxuri de aer. Eficiența de temperatură este 76 / 70 / 70% pe L/M/H, iar eficiența entalpică ajunge la 62 / 59 / 59% în încălzire și 58 / 56 / 56% în răcire, în condițiile declarate de producător.
Prin recuperare, aerul proaspăt este apropiat de condițiile interioare înainte de a fi introdus în clădire. În consecință, instalația de încălzire sau răcire preia o sarcină mai mică decât în cazul ventilării directe, iar schimbul de aer poate fi menținut fără pierderi energetice inutile.
