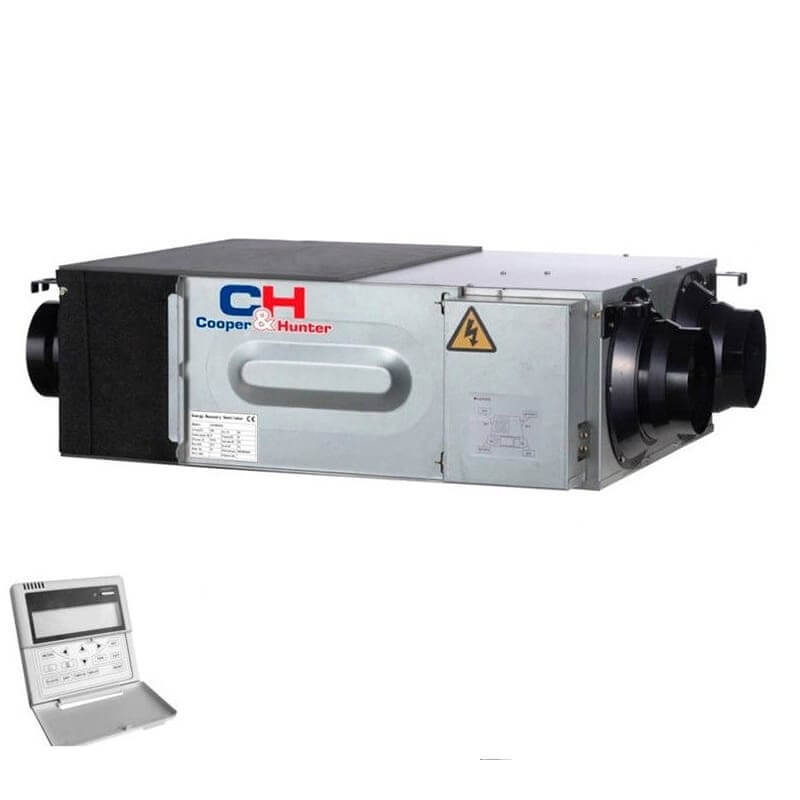

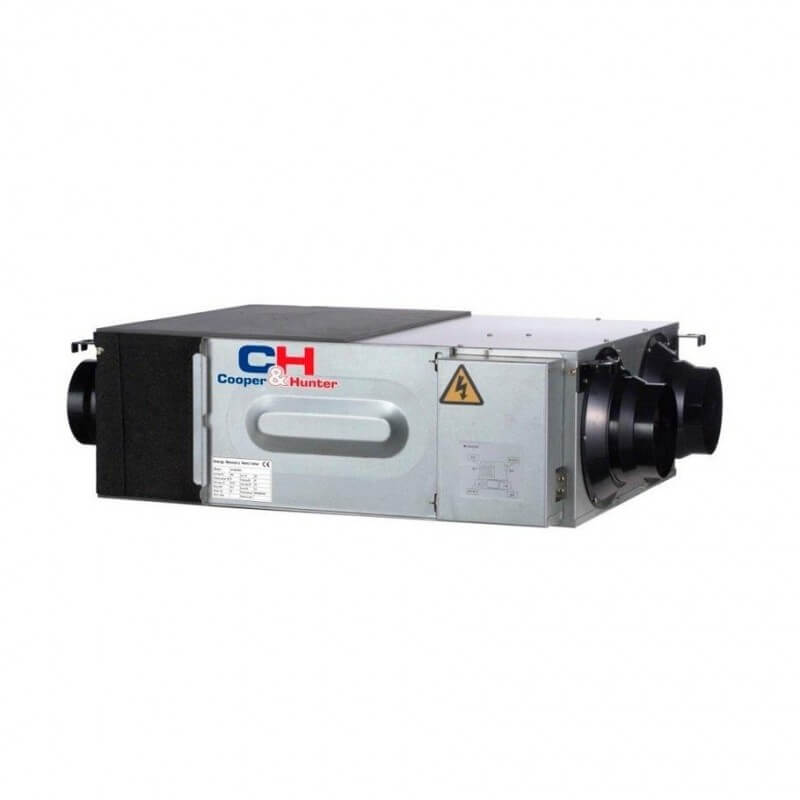

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria K2 CH-HRV3K2
CH-HRV3K2 este o centrală de ventilare cu recuperare de căldură pentru montaj la plafon, echipată cu recuperator celulozic și trei trepte de funcționare. Debitele de 250 / 300 / 300 m³/h permit adaptarea schimbului de aer la ocupare și la programul clădirii.
Unitatea combină presiuni statice de 75 / 82 / 85 Pa cu recuperare de temperatură de 73 / 68 / 68% și funcții de control pentru exploatare. Bypass-ul automat, programarea săptămânală, monitorizarea și posibilitatea integrării BMS susțin utilizarea într-o rețea de ventilație bine echilibrată.
Recuperare de temperatură de până la 73%
Pentru coordonarea instalației, recuperatorul celulozic transferă energie între cele două fluxuri de aer. Eficiența de temperatură este 73 / 68 / 68% pe L/M/H, iar eficiența entalpică ajunge la 65 / 61 / 61% în încălzire și 62 / 57 / 57% în răcire, în condițiile declarate de producător.
În consecință, instalația de încălzire sau răcire preia o sarcină mai mică decât în cazul ventilării directe, iar schimbul de aer poate fi menținut fără pierderi energetice inutile. Prin recuperare, aerul proaspăt este apropiat de condițiile interioare înainte de a fi introdus în clădire.
Bypass automat și funcții de control pentru exploatare
Pentru coordonarea instalației, seria K2 include bypass automat, selectarea vitezei, temporizator săptămânal, alarmă de filtru, alarmă de defect, memorarea datelor și funcții de monitorizare. Sunt prevăzute control extern, dezghețare și posibilitatea coordonării unui încălzitor electric extern în schema sistemului.
Integrarea BMS și controlul opțional după concentrația de CO₂ extind utilizarea în clădiri cu program variabil. Setările se stabilesc la punerea în funcțiune și trebuie documentate, pentru ca intervențiile de service și modificările ulterioare ale programului să nu afecteze echilibrarea instalației.
Debit de până la 300 m³ pe oră pe trei trepte
Pentru coordonarea instalației, cele trei niveluri permit adaptarea ventilării la gradul de ocupare și la programul clădirii, păstrând o treaptă redusă pentru funcționarea obișnuită și o rezervă de debit pentru perioadele aglomerate. Modelul CH-HRV3K2 oferă debite de 250 / 300 / 300 m³/h pe treptele joasă, medie și înaltă.
Debitul maxim de 300 m³/h trebuie verificat împreună cu necesarul de aer proaspăt și cu echilibrarea fluxului evacuat. Reglajul corect după montaj limitează suprapresiunea sau depresiunea în încăperi și ajută la distribuția uniformă prin gurile de introducere și evacuare.
Nivel sonor între 27 și 34.5 dB(A)
Alegerea treptei facilitează echilibrarea dintre debit și confort acustic, mai ales în birouri, zone de odihnă sau alte spații în care zgomotul instalațiilor trebuie controlat. Nivelurile de presiune sonoră sunt 27 / 34 / 34.5 dB(A) pentru treptele L/M/H.
Pentru coordonarea instalației, zgomotul perceput depinde și de dimensionarea rețelei: viteza în conducte, rigiditatea prinderilor, poziția grilelor și transmiterea vibrațiilor pot modifica rezultatul în încăpere. Montarea antivibrantă, izolarea corectă și evitarea strangulărilor contribuie la menținerea unui regim acustic previzibil.
Putere absorbită de 117 W și greutate de 25 kg
Puterea absorbită este 117 W, curentul nominal este 0.56 A, iar greutatea netă este 25 kg. Alimentarea este 220–240 V / 50 Hz / 1 fază, date care trebuie folosite la alegerea circuitului electric, a protecțiilor și a punctelor de suspendare.
Pentru coordonarea instalației, poziția trebuie corelată cu structura de rezistență și cu traseele de aer, iar panourile de vizitare trebuie dimensionate astfel încât mentenanța periodică să poată fi efectuată fără demontări extinse. Unitatea se montează ascuns la plafon, cu acces suficient pentru filtre, schimbător și componentele de control.
Presiune statică de până la 85 Pa
Presiunea statică externă este 75 / 82 / 85 Pa pe treptele L/M/H. Această rezervă de presiune susține circulația aerului prin tubulatură, filtre și grile, însă nu înlocuiește calculul pierderilor de sarcină pentru traseul real al instalației.
Pentru coordonarea instalației, o rețea bine dimensionată folosește trasee cât mai directe, coturi cu raze adecvate și viteze ale aerului compatibile cu nivelul de confort urmărit. După instalare, măsurarea debitului la terminale și ajustarea clapetelor asigură că performanța nominală a unității este distribuită corect între încăperi.
