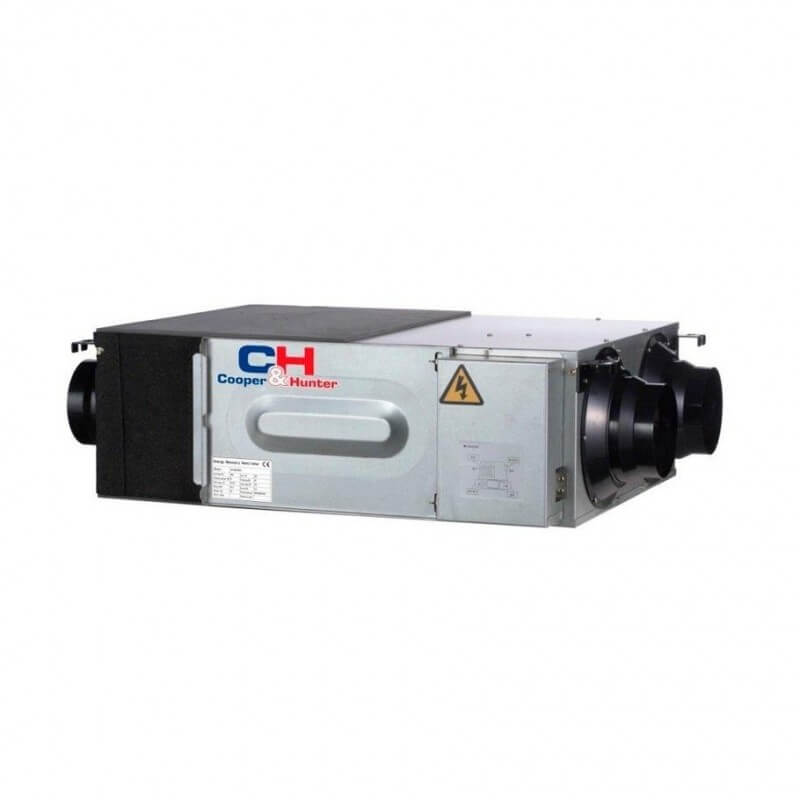

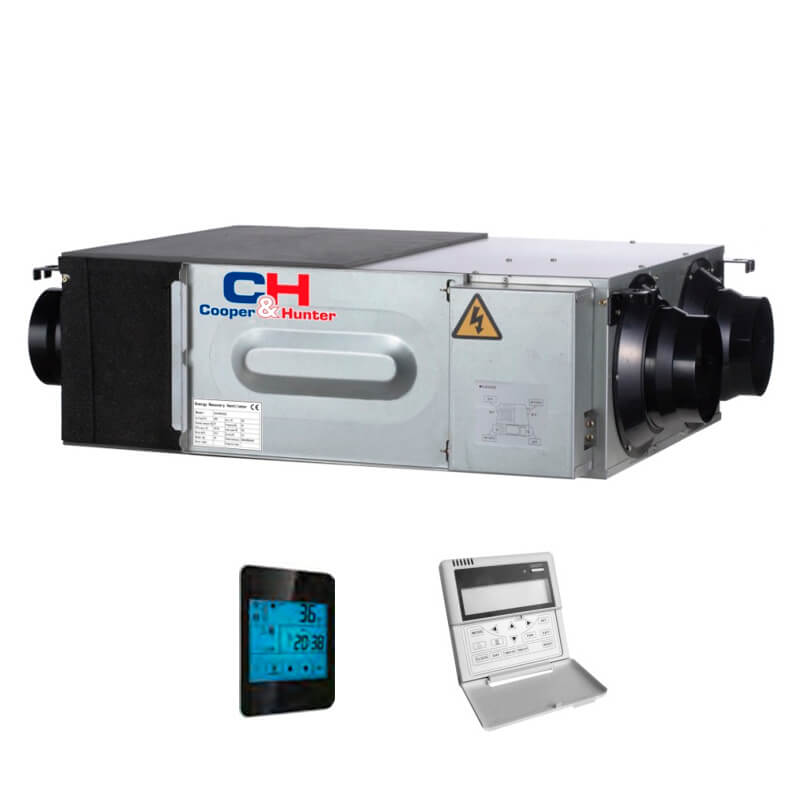

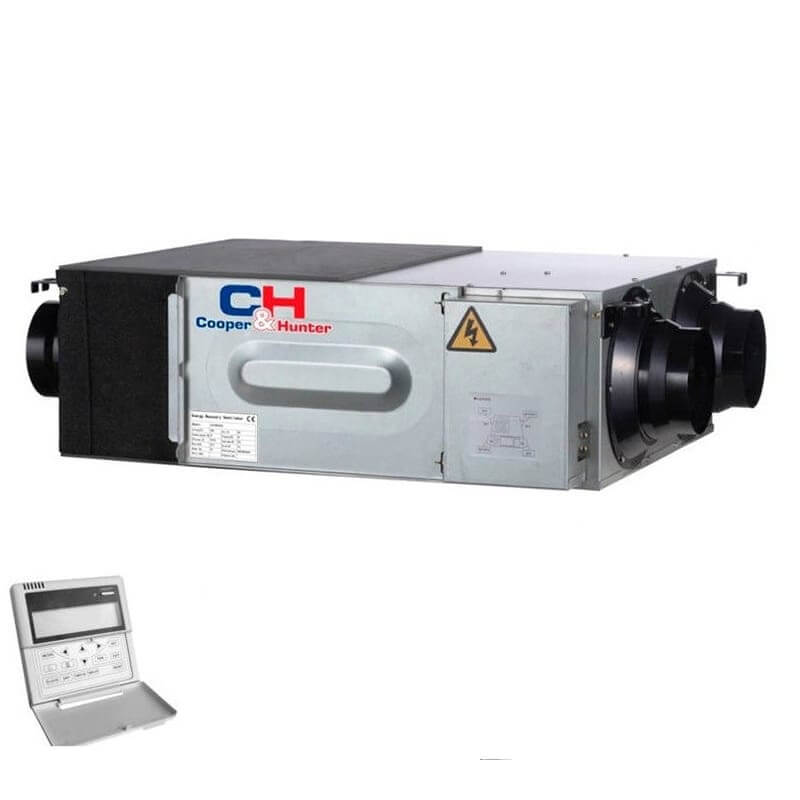

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria K2 CH-HRV2K2
CH-HRV2K2 este o centrală de ventilare cu recuperare de căldură pentru montaj la plafon, echipată cu recuperator celulozic și trei trepte de funcționare. Debitele de 150 / 200 / 200 m³/h permit adaptarea schimbului de aer la ocupare și la programul clădirii.
Unitatea combină presiuni statice de 60 / 70 / 75 Pa cu recuperare de temperatură de 75 / 70 / 70% și funcții de control pentru exploatare. Bypass-ul automat, programarea săptămânală, monitorizarea și posibilitatea integrării BMS susțin utilizarea într-o rețea de ventilație bine echilibrată.

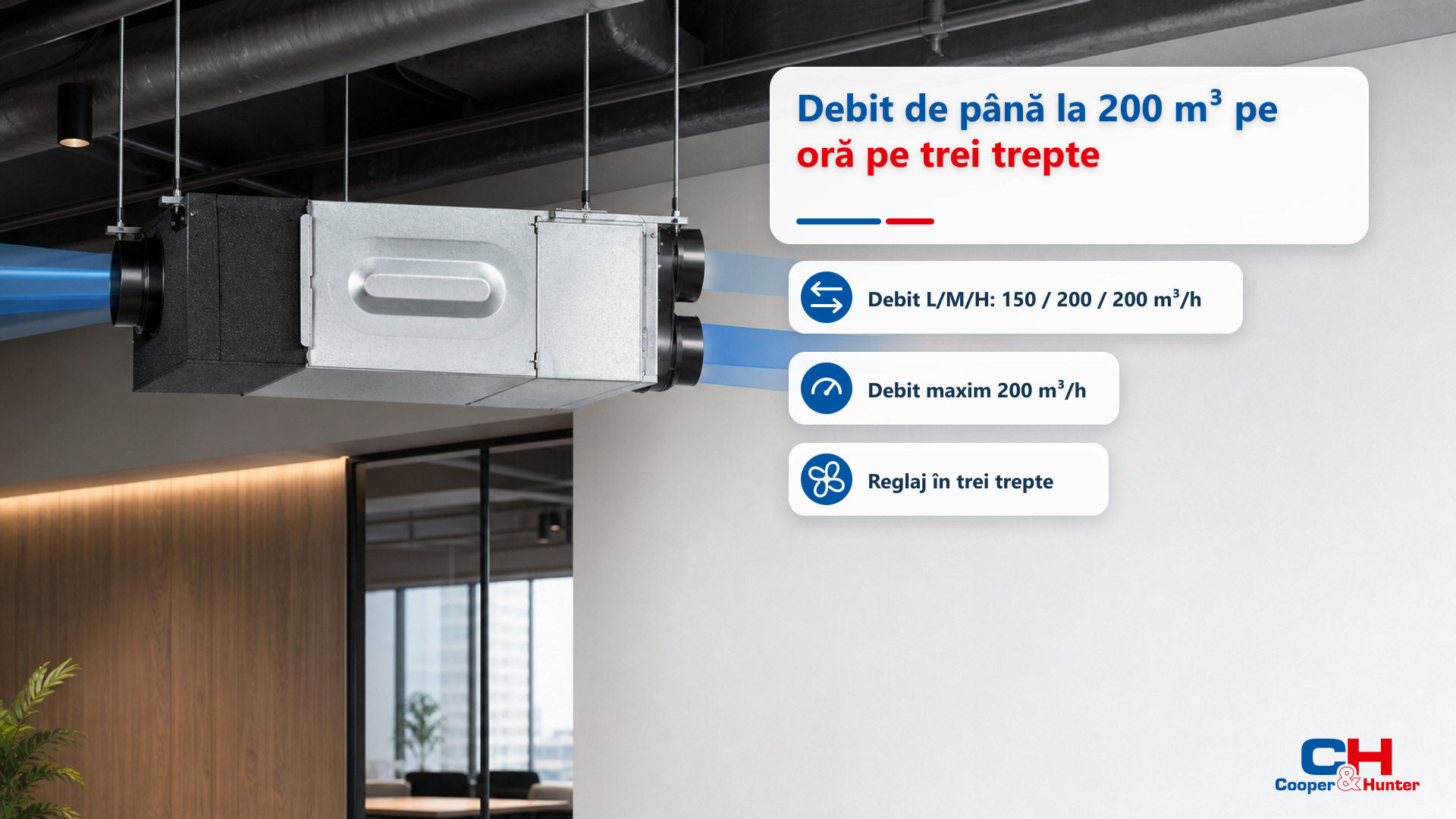

Debit de până la 200 m³ pe oră pe trei trepte
În utilizarea reală, echipamentul CH-HRV2K2 oferă debite de 150 / 200 / 200 m³/h pe treptele joasă, medie și înaltă. Cele trei niveluri permit adaptarea ventilării la gradul de ocupare și la programul clădirii, păstrând o treaptă redusă pentru funcționarea obișnuită și o rezervă de debit pentru perioadele aglomerate.
Reglajul corect după montaj limitează suprapresiunea sau depresiunea în încăperi și ajută la distribuția uniformă prin gurile de introducere și evacuare. Debitul maxim de 200 m³/h trebuie verificat împreună cu necesarul de aer proaspăt și cu echilibrarea fluxului evacuat.

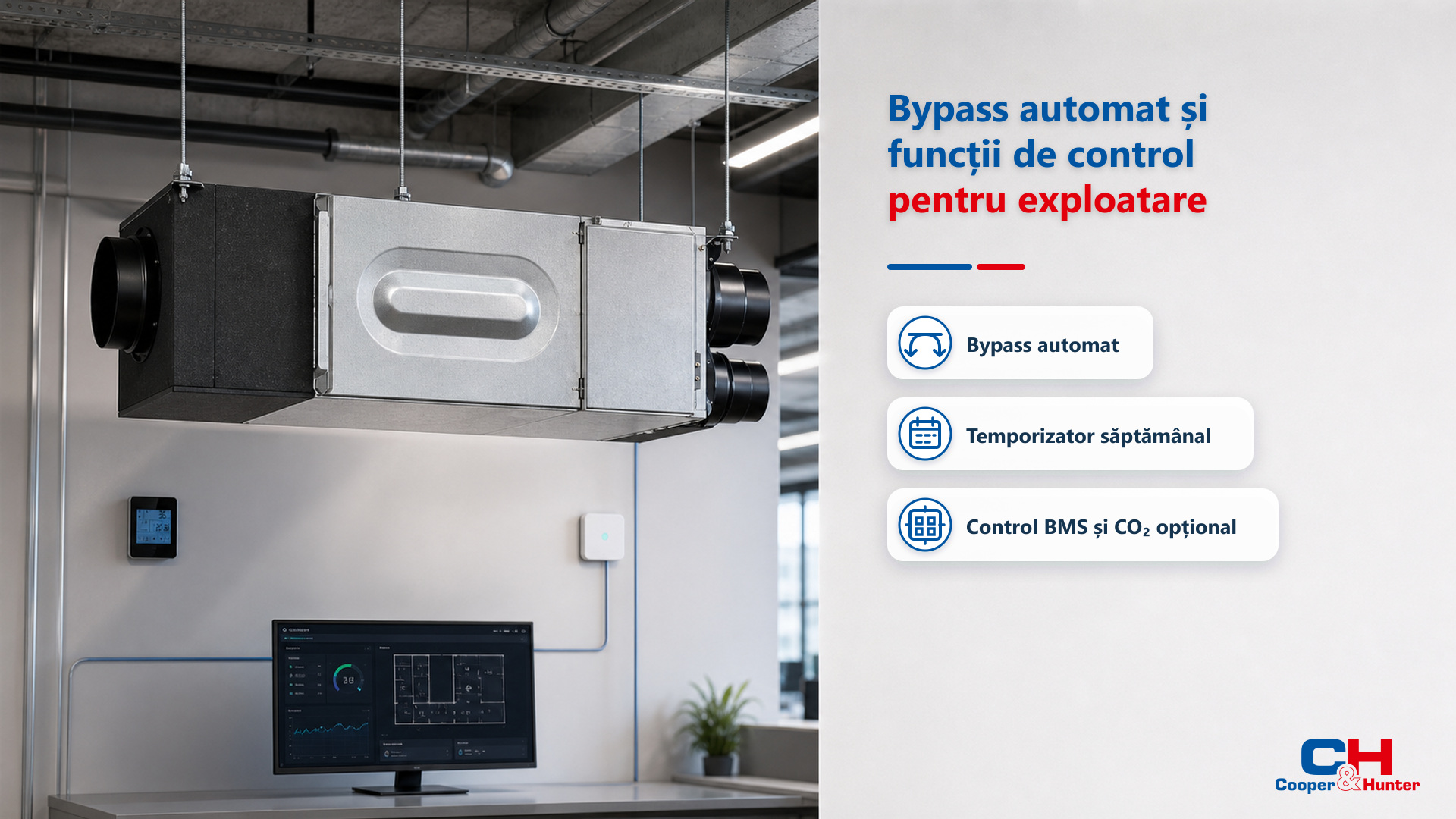

Bypass automat și funcții de control pentru exploatare
În utilizarea reală, sunt prevăzute control extern, dezghețare și posibilitatea coordonării unui încălzitor electric extern în schema sistemului. Seria K2 include bypass automat, selectarea vitezei, temporizator săptămânal, alarmă de filtru, alarmă de defect, memorarea datelor și funcții de monitorizare.
Integrarea BMS și controlul opțional după concentrația de CO₂ extind folosirea în clădiri cu program variabil. Setările se stabilesc la punerea în funcțiune și trebuie documentate, pentru ca intervențiile de service și modificările ulterioare ale programului să nu afecteze echilibrarea instalației.

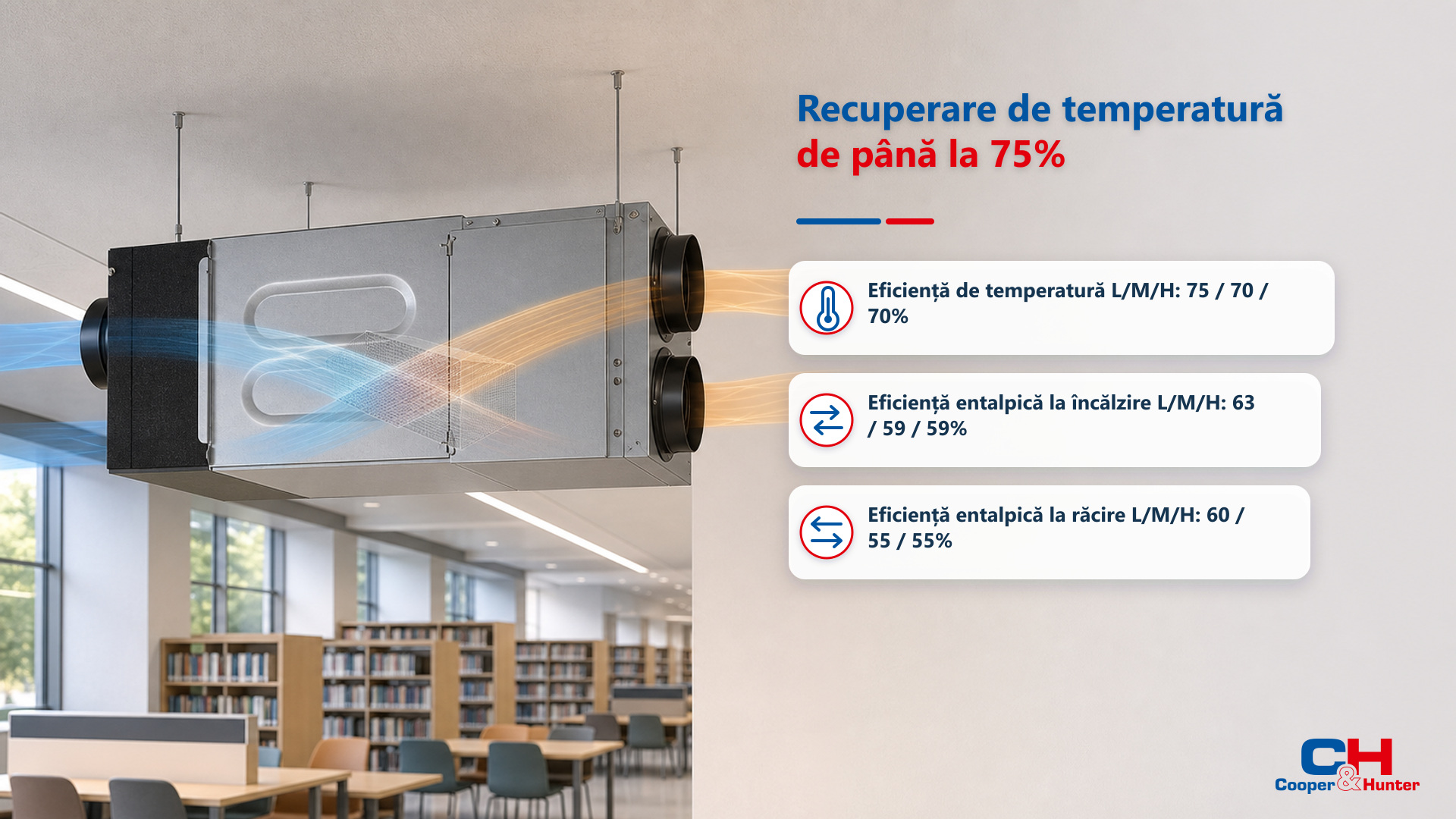

Recuperare de temperatură de până la 75%
În utilizarea reală, recuperatorul celulozic transferă energie între cele două fluxuri de aer. Eficiența de temperatură este 75 / 70 / 70% pe L/M/H, iar eficiența entalpică ajunge la 63 / 59 / 59% în încălzire și 60 / 55 / 55% în răcire, în condițiile declarate de producător.
Prin recuperare, aerul proaspăt este apropiat de condițiile interioare înainte de a fi introdus în clădire. Astfel, instalația de încălzire sau răcire preia o sarcină mai mică decât în cazul ventilării directe, iar schimbul de aer poate fi menținut fără pierderi energetice inutile.

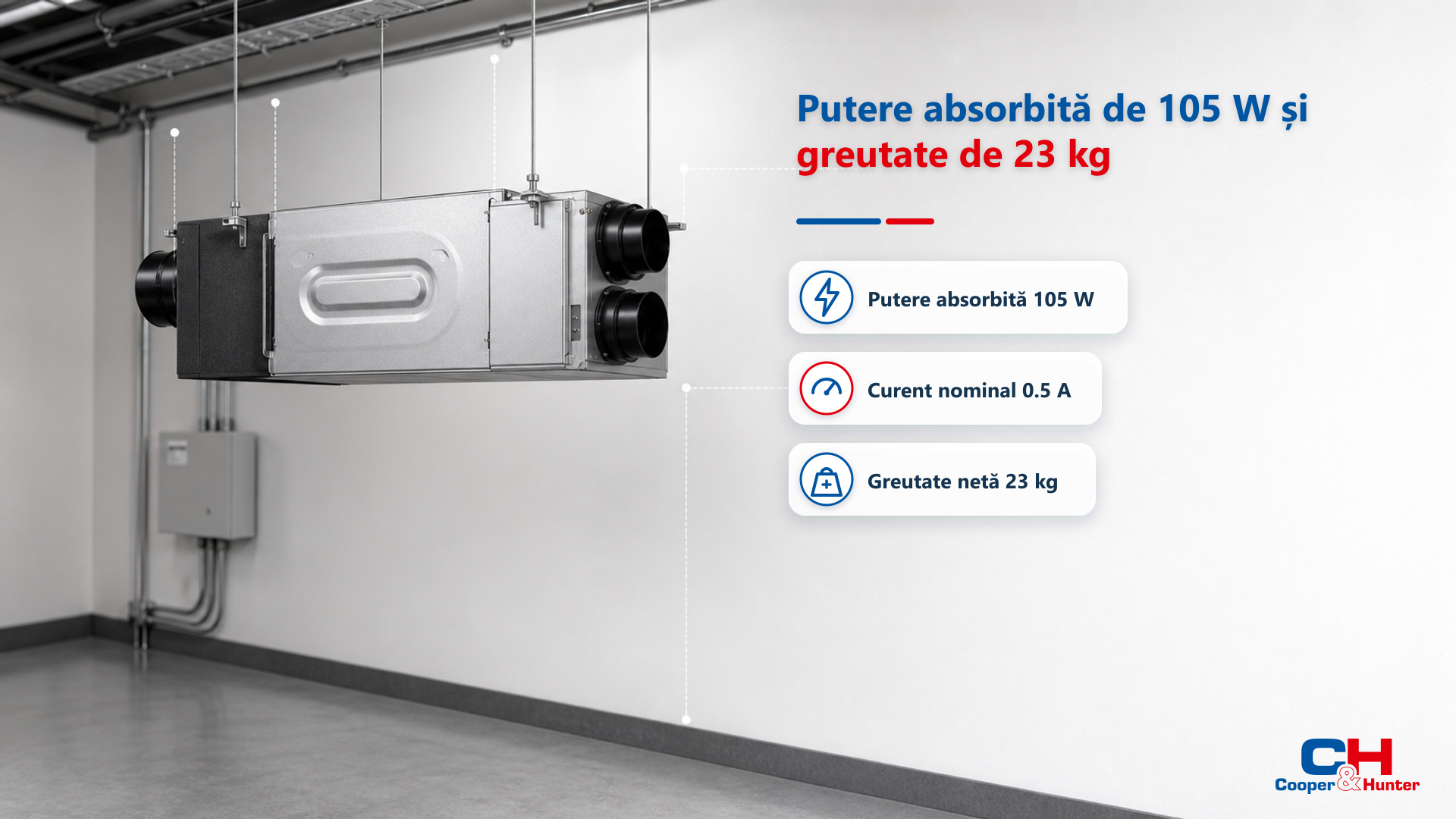

Putere absorbită de 105 W și greutate de 23 kg
Puterea absorbită este 105 W, curentul nominal este 0.5 A, iar greutatea netă este 23 kg. Alimentarea este 220–240 V / 50 Hz / 1 fază, date care trebuie folosite la alegerea circuitului electric, a protecțiilor și a punctelor de suspendare.
În utilizarea reală, unitatea se montează ascuns la plafon, cu acces suficient pentru filtre, schimbător și componentele de control. Poziția trebuie corelată cu structura de rezistență și cu traseele de aer, iar panourile de vizitare trebuie dimensionate astfel încât mentenanța periodică să poată fi efectuată fără demontări extinse.

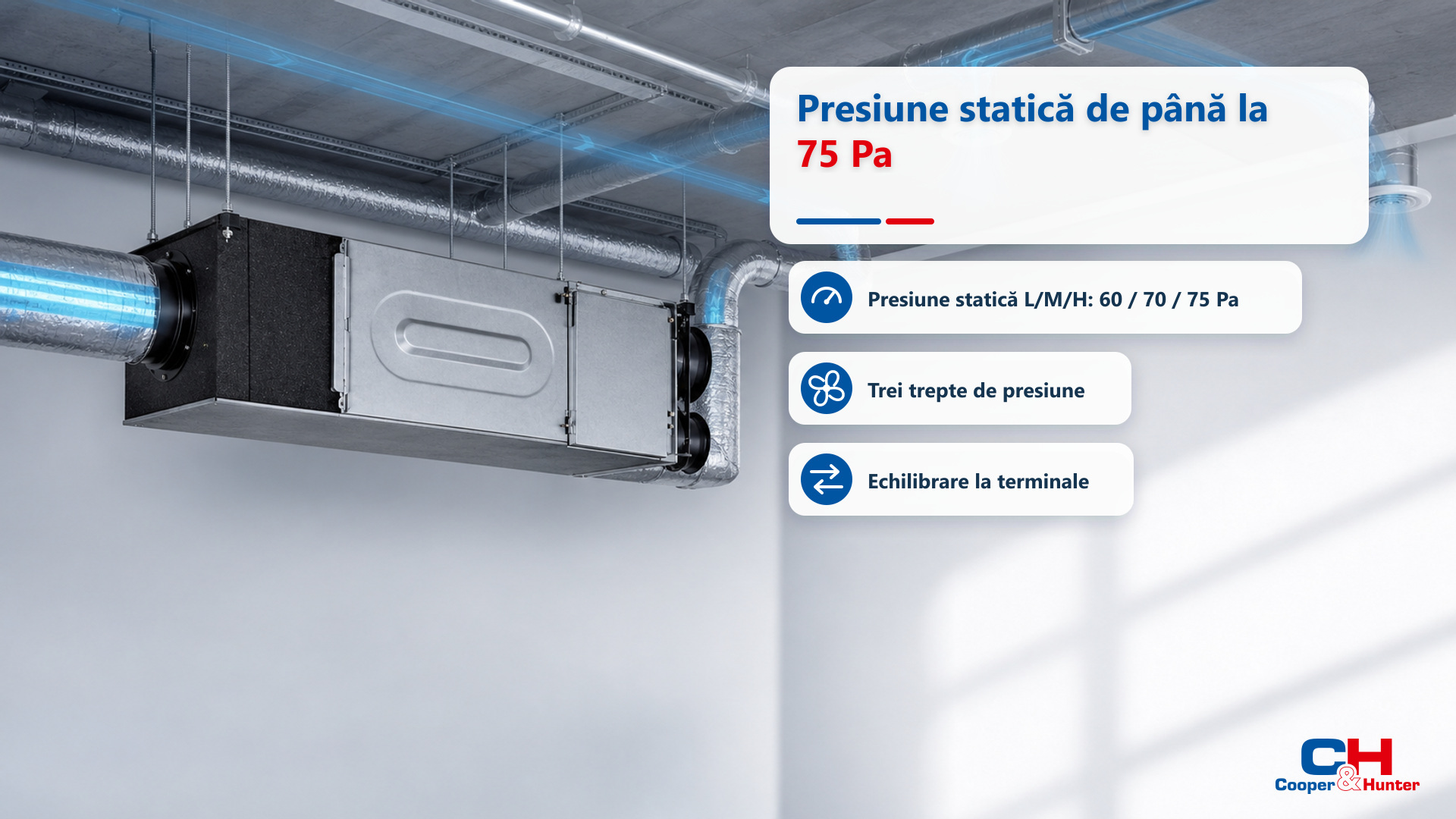

Presiune statică de până la 75 Pa
Această rezervă de presiune susține circulația aerului prin tubulatură, filtre și grile, însă nu înlocuiește calculul pierderilor de sarcină pentru traseul real al instalației. Presiunea statică externă este 60 / 70 / 75 Pa pe treptele L/M/H.
În utilizarea reală, o rețea bine dimensionată folosește trasee cât mai directe, coturi cu raze adecvate și viteze ale aerului compatibile cu nivelul de confort urmărit. După instalare, măsurarea debitului la terminale și ajustarea clapetelor asigură că performanța nominală a unității este distribuită corect între încăperi.

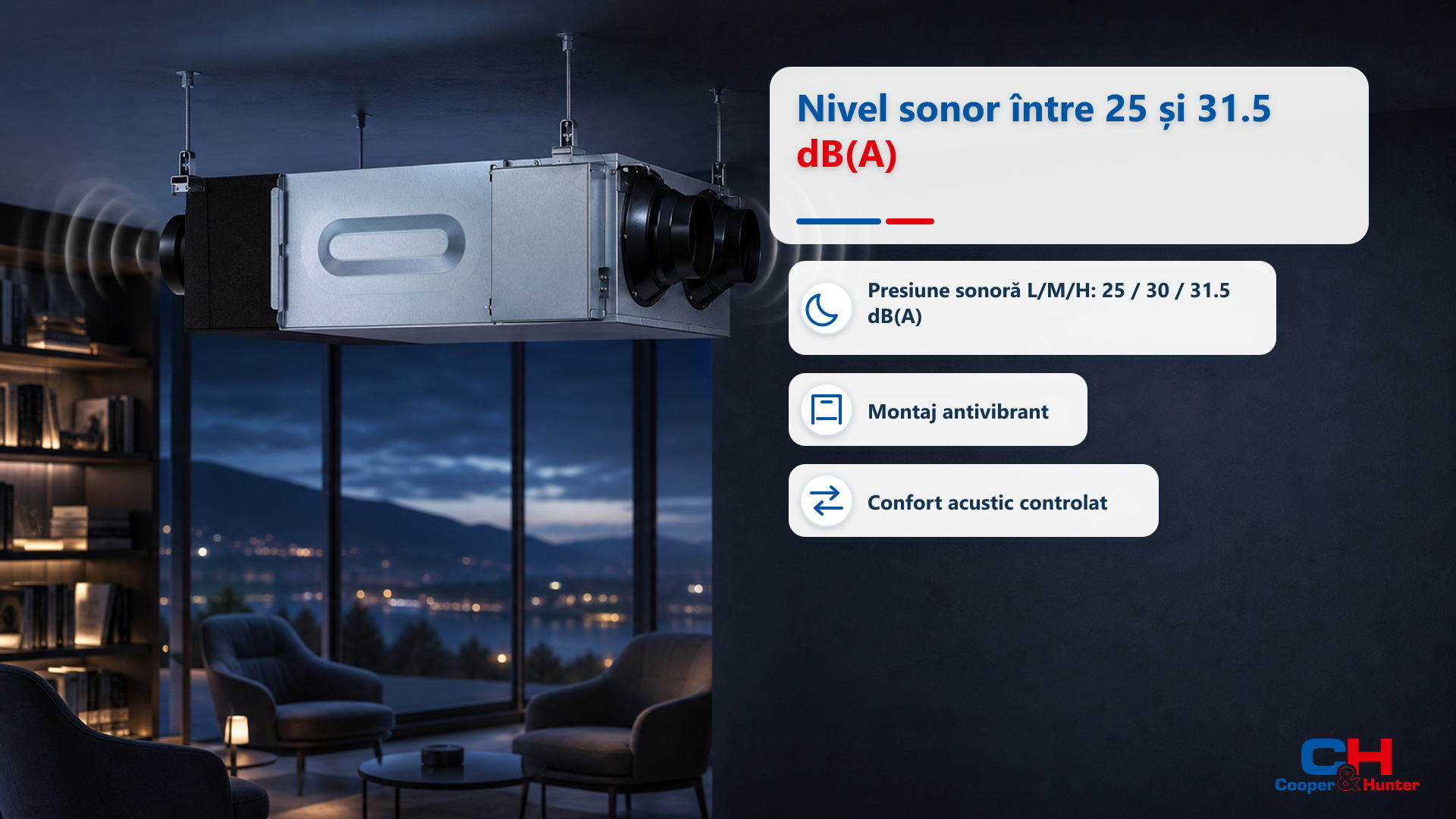

Nivel sonor între 25 și 31.5 dB(A)
Nivelurile de presiune sonoră sunt 25 / 30 / 31.5 dB(A) pentru treptele L/M/H. Alegerea treptei permite echilibrarea dintre debit și confort acustic, mai ales în birouri, zone de odihnă sau alte spații în care zgomotul instalațiilor trebuie controlat.
În utilizarea reală, montarea antivibrantă, izolarea corectă și evitarea strangulărilor contribuie la păstrarea unui regim acustic previzibil. Zgomotul perceput depinde și de proiectarea rețelei: viteza în conducte, rigiditatea prinderilor, poziția grilelor și transmiterea vibrațiilor pot modifica rezultatul în încăpere.
