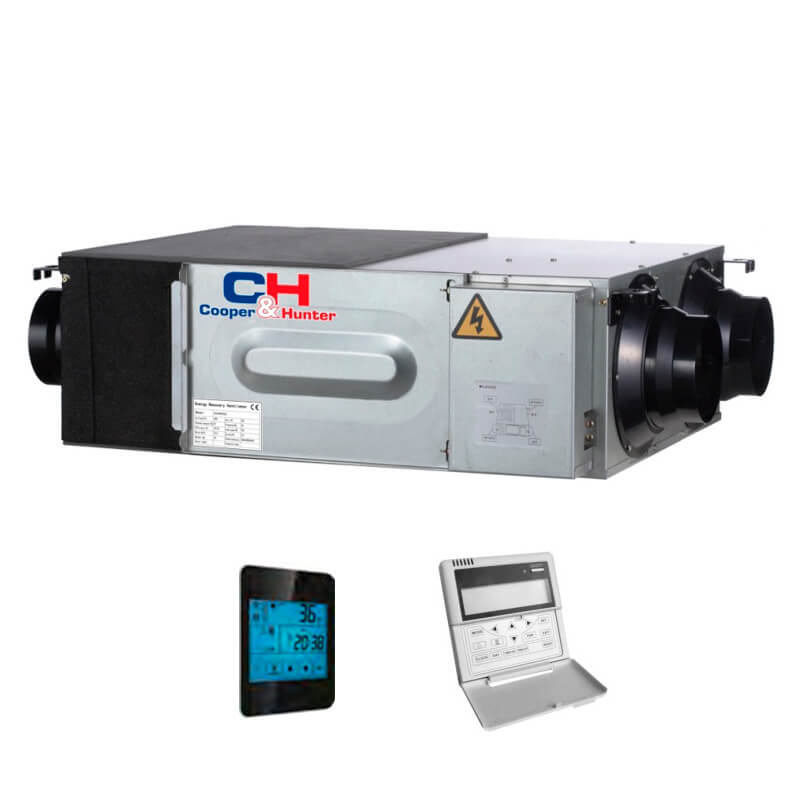

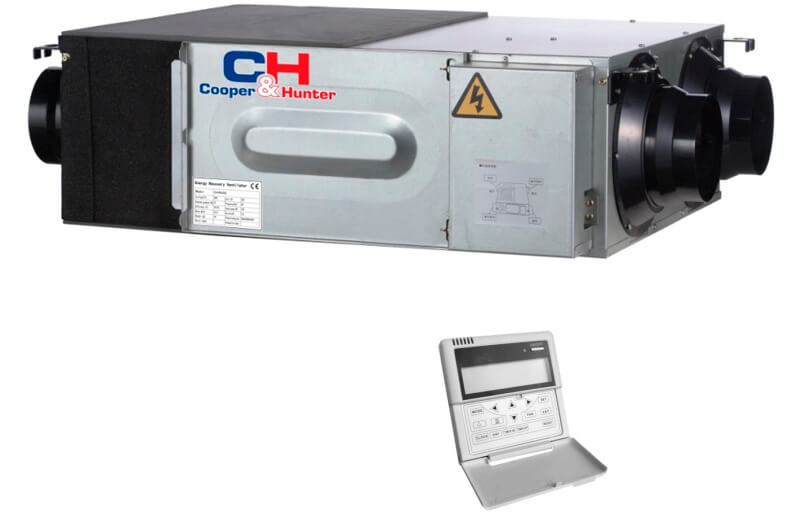

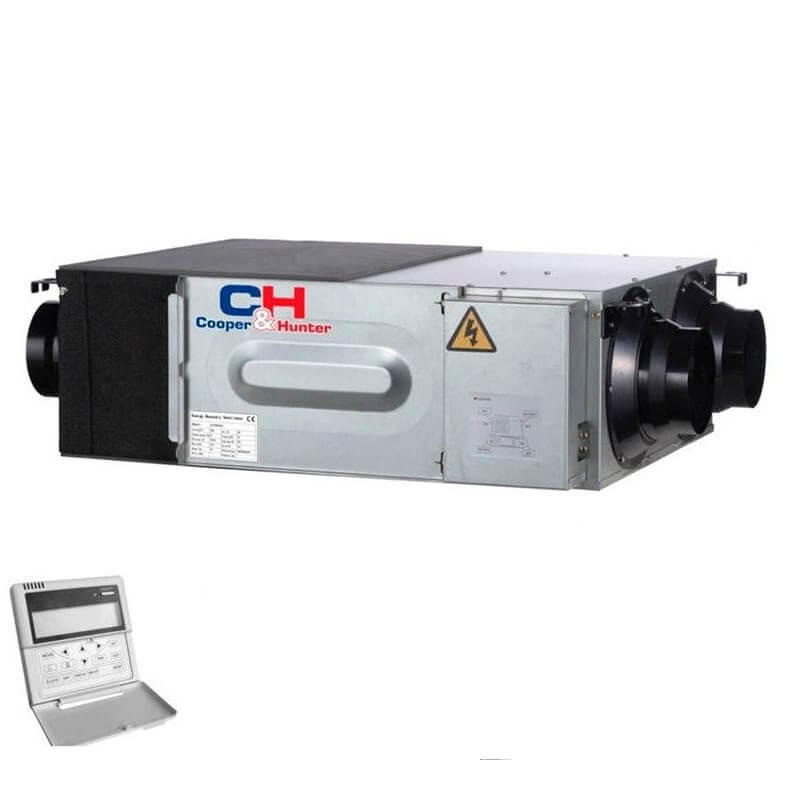

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria KDC Inverter CH-HRV2.5KDC
CH-HRV2.5KDC este o unitate de ventilare cu recuperare de căldură pentru montaj ascuns la plafon. Debitul nominal de 250 m³/h și motoarele DC cu reglaj în 10 trepte permit adaptarea precisă a fluxurilor de introducere și evacuare.
Recuperatorul celulozic, bypass-ul automat, temporizatorul săptămânal și funcțiile de integrare oferă o bază tehnică pentru sisteme de ventilare echilibrată. Cu o eficiență de temperatură de 75%, o putere absorbită de 81 W și un nivel sonor de 24 dB(A), modelul poate fi coordonat riguros în proiect.
Bypass automat, temporizator săptămânal și dezghețare
Funcția de dezghețare automată protejează schimbătorul în perioade reci și susține menținerea fluxului de aer. Bypass-ul automat permite ocolirea schimbătorului atunci când condițiile exterioare sunt favorabile, iar temporizatorul săptămânal organizează funcționarea după programul clădirii.
La nivel de exploatare, unitatea oferă și control pentru un încălzitor extern, alarmă de filtru, alarmă de defect și memorarea setărilor. Aceste funcții simplifică exploatarea, dar parametrii finali trebuie configurați la punerea în funcțiune în raport cu instalația, climatul local și strategia de automatizare.
Motoare DC cu reglaj al ventilatoarelor în 10 trepte
Ventilatoarele sunt antrenate de motoare DC și permit reglaj în 10 trepte atât pe circuitul de introducere, cât și pe cel de evacuare. Domeniul larg de ajustare ajută la apropierea debitului real de necesarul clădirii și la echilibrarea celor două fluxuri după punerea în funcțiune.
La nivel de exploatare, puterea absorbită nominală a modelului este 81 W, iar nivelul de presiune sonoră declarat este 24 dB(A). Reglarea corectă a treptei, izolarea conductelor și utilizarea racordurilor flexibile unde proiectul o cere contribuie la controlul zgomotului transmis către spațiile ocupate.
Integrare BMS și contacte externe pentru automatizare
La nivel de exploatare, controlul standard include programare și, pentru modelele compatibile, integrare Modbus BMS. Sunt disponibile contacte pentru comandă externă, trecere la debit ridicat și oprire la semnal de incendiu, iar controlul CO₂ poate fi adăugat prin accesoriul dedicat menționat în documentația seriei.
Integrarea într-un sistem de management al clădirii permite monitorizarea stării și coordonarea programelor de ventilare cu ocuparea reală. Cablarea contactelor și a comunicației trebuie executată după schema de conexiuni a echipamentului, cu separarea circuitelor de putere și control și cu verificarea funcțiilor la recepție.

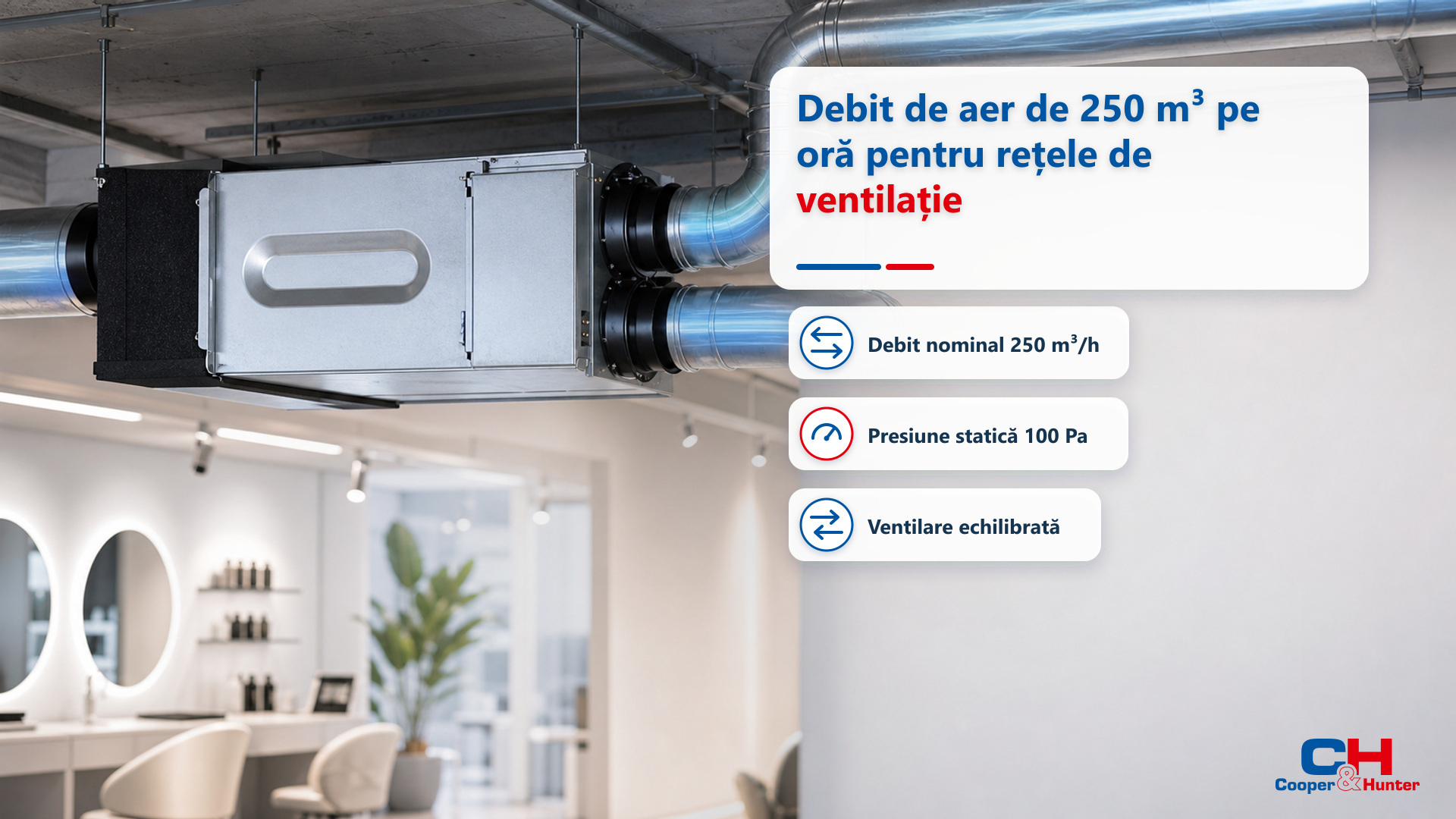

Debit de aer de 250 m³ pe oră pentru rețele de ventilație
La nivel de exploatare, aceste valori definesc capacitatea unității de a deplasa aerul prin rețeaua de conducte și trebuie corelate cu pierderile de sarcină ale filtrelor, grilelor și accesoriilor din proiect. CH-HRV2.5KDC este dimensionată pentru un debit nominal de 250 m³/h și o presiune statică externă de 100 Pa.
Prin extragerea aerului viciat și introducerea controlată a aerului proaspăt, sistemul susține o ventilare echilibrată în clădiri rezidențiale sau comerciale. Debitul se stabilește după numărul de utilizatori, destinația încăperilor și cerințele instalației, fără a supradimensiona inutil traseele.
Montaj coordonat pentru unitatea de 599 × 264 × 882 mm și 29 kg
Carcasa are dimensiunile de 599 × 264 × 882 mm, masa netă este 29 kg, iar racordurile de aer au diametrul de 150 mm. Montajul ascuns la plafon necesită puncte de suspendare dimensionate corect, spațiu pentru deschiderea panoului de service și acces la filtre și schimbător.
La nivel de exploatare, poziția unității trebuie coordonată cu traseele de introducere și evacuare, evacuarea condensului acolo unde configurația o impune și zonele de mentenanță; astfel, intervențiile periodice pot fi realizate fără demontarea altor elemente ale plafonului. Alimentarea este 220–240 V / 50 Hz / 1 fază.

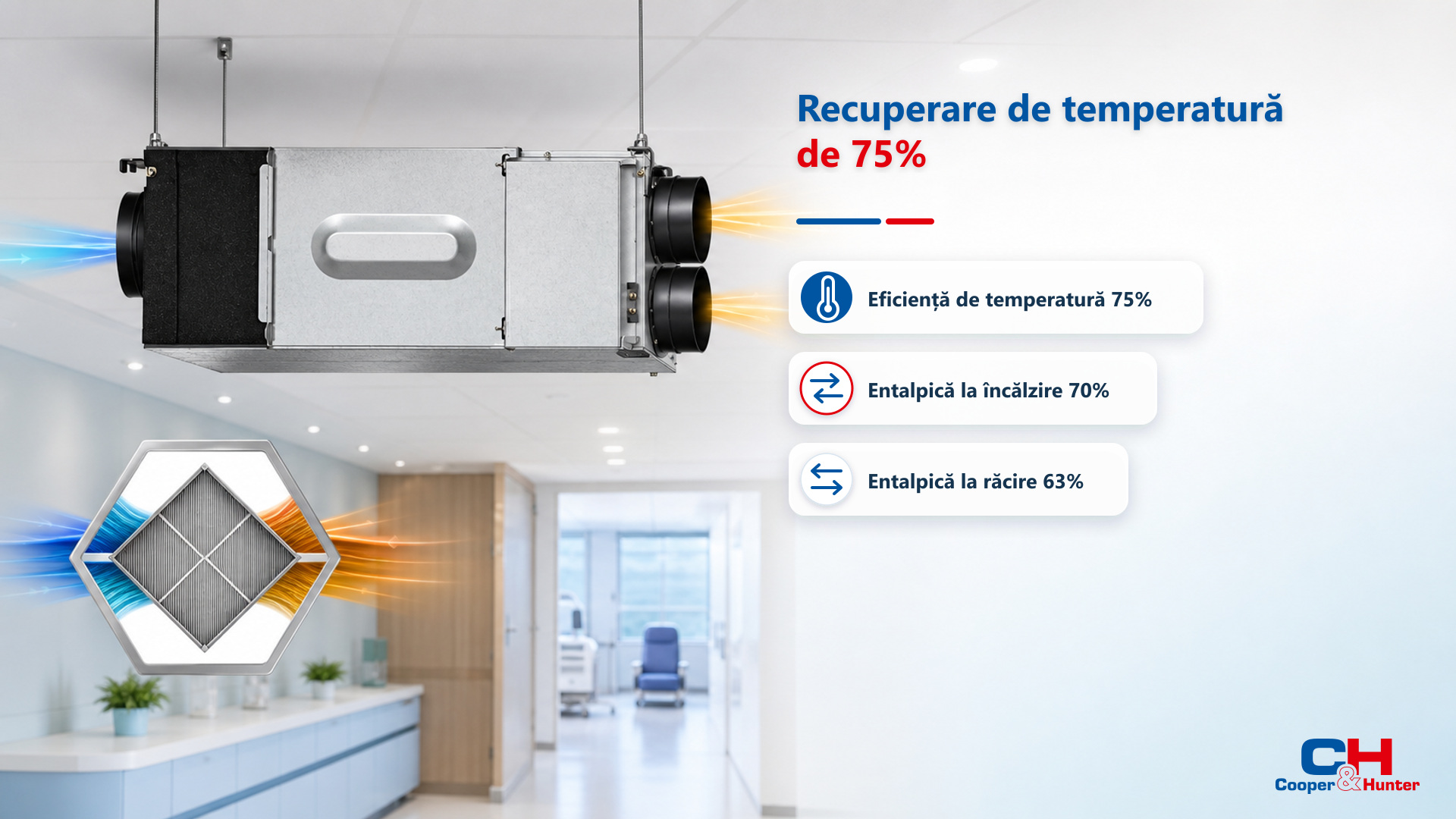

Recuperare de temperatură de 75%
La nivel de exploatare, recuperatorul celulozic cu schimbător paralel transferă energie între aerul evacuat și aerul proaspăt fără amestecarea directă a fluxurilor. Eficiența de temperatură este 75%, iar eficiența entalpică declarată este 70% la încălzire și 63% la răcire.
Efectul este relevant mai ales în perioadele cu diferențe mari între temperatura exterioară și cea interioară, când aportul de aer proaspăt necondiționat ar solicita suplimentar instalația principală. Recuperarea reduce energia pierdută prin ventilare și limitează variațiile bruște ale aerului introdus.
