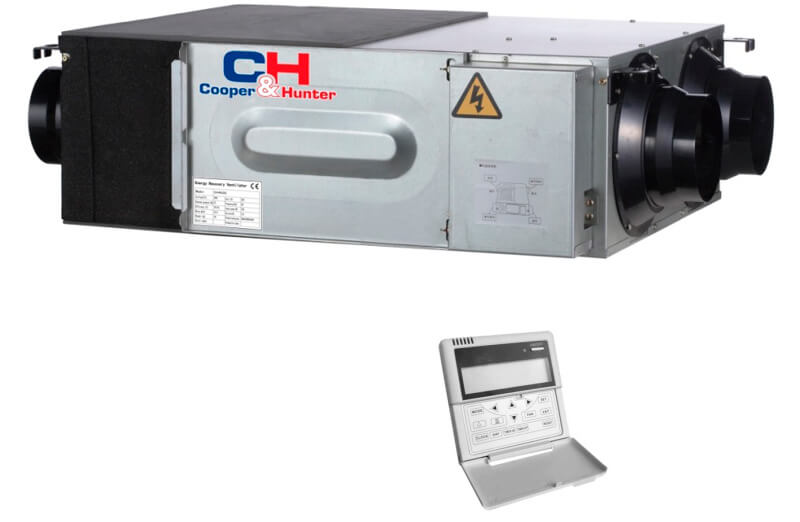

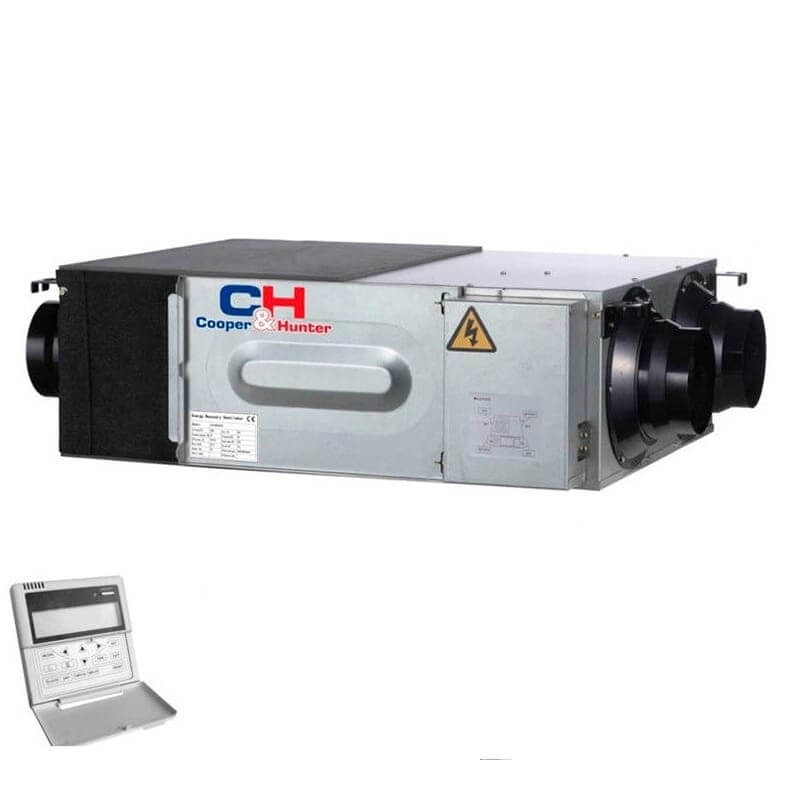

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria KDC Inverter CH-HRV5KDC
CH-HRV5KDC este o unitate de ventilare cu recuperare de căldură pentru montaj ascuns la plafon. Debitul nominal de 500 m³/h și motoarele DC cu reglaj în 10 trepte permit adaptarea precisă a fluxurilor de introducere și evacuare.
Recuperatorul celulozic, bypass-ul automat, temporizatorul săptămânal și funcțiile de integrare oferă o bază tehnică pentru sisteme de ventilare echilibrată. Cu o eficiență de temperatură de 75%, o putere absorbită de 143 W și un nivel sonor de 30 dB(A), modelul poate fi coordonat riguros în proiect.
Recuperare de temperatură de 75%
Din perspectiva proiectării, recuperatorul celulozic cu schimbător paralel transferă energie între aerul evacuat și aerul proaspăt fără amestecarea directă a fluxurilor. Eficiența de temperatură este 75%, iar eficiența entalpică declarată este 67% la încălzire și 62% la răcire.
Recuperarea reduce energia pierdută prin ventilare și limitează variațiile bruște ale aerului introdus. Efectul este relevant mai ales în perioadele cu diferențe mari între temperatura exterioară și cea interioară, când aportul de aer proaspăt necondiționat ar solicita suplimentar instalația principală.
Integrare BMS și contacte externe pentru automatizare
Din perspectiva proiectării, sunt disponibile contacte pentru comandă externă, trecere la debit ridicat și oprire la semnal de incendiu, iar controlul CO₂ poate fi adăugat prin accesoriul dedicat menționat în documentația seriei. Controlul standard include programare și, pentru modelele compatibile, integrare Modbus BMS.
Integrarea într-un sistem de management al clădirii facilitează monitorizarea stării și coordonarea programelor de ventilare cu ocuparea reală. Cablarea contactelor și a comunicației trebuie executată după schema de conexiuni a echipamentului, cu separarea circuitelor de putere și control și cu verificarea funcțiilor la recepție.
Debit de aer de 500 m³ pe oră pentru rețele de ventilație
Din perspectiva proiectării, CH-HRV5KDC este dimensionată pentru un debit nominal de 500 m³/h și o presiune statică externă de 100 Pa. Aceste valori definesc capacitatea unității de a deplasa aerul prin rețeaua de conducte și trebuie corelate cu pierderile de sarcină ale filtrelor, grilelor și accesoriilor din proiect.
Debitul se stabilește după numărul de utilizatori, destinația încăperilor și cerințele instalației, fără a supradimensiona inutil traseele. Prin extragerea aerului viciat și introducerea controlată a aerului proaspăt, sistemul susține o ventilare echilibrată în clădiri rezidențiale sau comerciale.
Bypass automat, temporizator săptămânal și dezghețare
Bypass-ul automat facilitează ocolirea schimbătorului atunci când condițiile exterioare sunt favorabile, iar temporizatorul săptămânal organizează operarea după programul clădirii. Funcția de dezghețare automată protejează schimbătorul în perioade reci și susține menținerea fluxului de aer.
Din perspectiva proiectării, aceste funcții simplifică exploatarea, dar parametrii finali trebuie configurați la punerea în funcțiune în raport cu instalația, climatul local și strategia de automatizare. Unitatea oferă și control pentru un încălzitor extern, alarmă de filtru, alarmă de defect și memorarea setărilor.
Montaj coordonat pentru unitatea de 904 × 270 × 962 mm și 43 kg
Carcasa are dimensiunile de 904 × 270 × 962 mm, masa netă este 43 kg, iar racordurile de aer au diametrul de 200 mm. Montajul ascuns la plafon necesită puncte de suspendare dimensionate corect, spațiu pentru deschiderea panoului de service și acces la filtre și schimbător.
Din perspectiva proiectării, alimentarea este 220–240 V / 50 Hz / 1 fază. Poziția unității trebuie coordonată cu traseele de introducere și evacuare, evacuarea condensului acolo unde configurația o impune și zonele de mentenanță; astfel, intervențiile periodice pot fi realizate fără demontarea altor elemente ale plafonului.
Motoare DC cu reglaj al ventilatoarelor în 10 trepte
Domeniul larg de ajustare ajută la apropierea debitului real de necesarul clădirii și la echilibrarea celor două fluxuri după punerea în funcțiune. Ventilatoarele sunt antrenate de motoare DC și permit reglaj în 10 trepte atât pe circuitul de introducere, cât și pe cel de evacuare.
Din perspectiva proiectării, puterea absorbită nominală a modelului este 143 W, iar nivelul de presiune sonoră declarat este 30 dB(A). Reglarea corectă a treptei, izolarea conductelor și utilizarea racordurilor flexibile unde proiectul o cere contribuie la controlul zgomotului transmis către spațiile ocupate.
