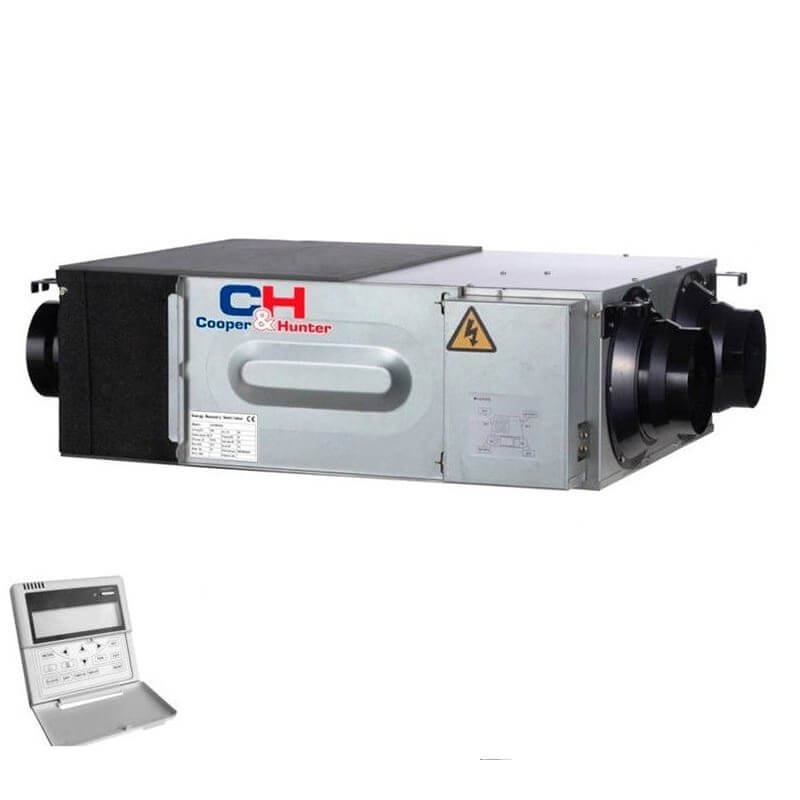

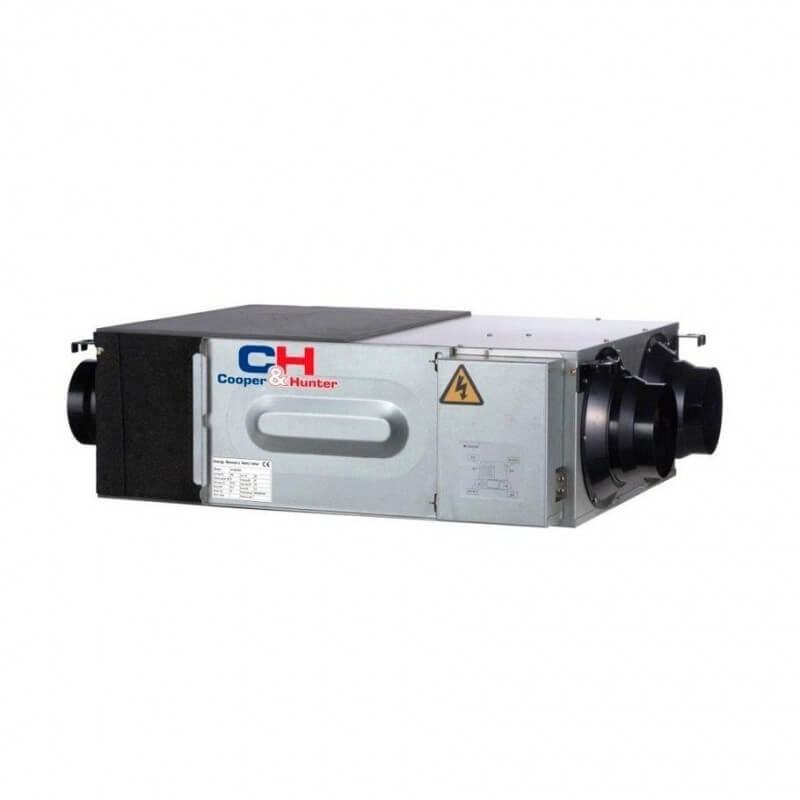

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria K2 CH-HRV4K2
CH-HRV4K2 este o centrală de ventilare cu recuperare de căldură pentru montaj la plafon, echipată cu recuperator celulozic și trei trepte de funcționare. Debitele de 350 / 400 / 400 m³/h permit adaptarea schimbului de aer la ocupare și la programul clădirii.
Unitatea combină presiuni statice de 80 / 85 / 88 Pa cu recuperare de temperatură de 74 / 69 / 69% și funcții de control pentru exploatare. Bypass-ul automat, programarea săptămânală, monitorizarea și posibilitatea integrării BMS susțin utilizarea într-o rețea de ventilație bine echilibrată.
Debit de până la 400 m³ pe oră pe trei trepte
La nivel de exploatare, echipamentul CH-HRV4K2 oferă debite de 350 / 400 / 400 m³/h pe treptele joasă, medie și înaltă. Cele trei niveluri permit adaptarea ventilării la gradul de ocupare și la programul clădirii, păstrând o treaptă redusă pentru funcționarea obișnuită și o rezervă de debit pentru perioadele aglomerate.
Debitul maxim de 400 m³/h trebuie verificat împreună cu necesarul de aer proaspăt și cu echilibrarea fluxului evacuat. Reglajul corect după instalare limitează suprapresiunea sau depresiunea în încăperi și ajută la distribuția uniformă prin gurile de introducere și evacuare.
Presiune statică de până la 88 Pa
Presiunea statică externă este 80 / 85 / 88 Pa pe treptele L/M/H. Această rezervă de presiune susține circulația aerului prin tubulatură, filtre și grile, însă nu înlocuiește calculul pierderilor de sarcină pentru traseul real al instalației.
La nivel de exploatare, după instalare, măsurarea debitului la terminale și ajustarea clapetelor asigură că performanța nominală a unității este distribuită corect între încăperi. O rețea bine dimensionată folosește trasee cât mai directe, coturi cu raze adecvate și viteze ale aerului compatibile cu nivelul de confort urmărit.
Recuperare de temperatură de până la 74%
La nivel de exploatare, eficiența de temperatură este 74 / 69 / 69% pe L/M/H, iar eficiența entalpică ajunge la 65 / 60 / 60% în încălzire și 62 / 57 / 57% în răcire, în condițiile declarate de producător. Recuperatorul celulozic transferă energie între cele două fluxuri de aer.
Prin recuperare, aerul proaspăt este apropiat de condițiile interioare înainte de a fi introdus în clădire. Astfel, instalația de încălzire sau răcire preia o sarcină mai mică decât în cazul ventilării directe, iar schimbul de aer poate fi menținut fără pierderi energetice inutile.
Nivel sonor între 31 și 37.5 dB(A)
Nivelurile de presiune sonoră sunt 31 / 37 / 37.5 dB(A) pentru treptele L/M/H. Alegerea treptei permite echilibrarea dintre debit și confort acustic, mai ales în birouri, zone de odihnă sau alte spații în care zgomotul instalațiilor trebuie controlat.
La nivel de exploatare, zgomotul perceput depinde și de proiectarea rețelei: viteza în conducte, rigiditatea prinderilor, poziția grilelor și transmiterea vibrațiilor pot modifica rezultatul în încăpere. Montarea antivibrantă, izolarea corectă și evitarea strangulărilor contribuie la păstrarea unui regim acustic previzibil.
Bypass automat și funcții de control pentru exploatare
La nivel de exploatare, seria K2 include bypass automat, selectarea vitezei, temporizator săptămânal, alarmă de filtru, alarmă de defect, memorarea datelor și funcții de monitorizare. Sunt prevăzute control extern, dezghețare și posibilitatea coordonării unui încălzitor electric extern în schema sistemului.
Setările se stabilesc la punerea în funcțiune și trebuie documentate, pentru ca intervențiile de service și modificările ulterioare ale programului să nu afecteze echilibrarea instalației. Integrarea BMS și controlul opțional după concentrația de CO₂ extind utilizarea în clădiri cu program variabil.
Putere absorbită de 150 W și greutate de 31 kg
Alimentarea este 220–240 V / 50 Hz / 1 fază, date care trebuie folosite la alegerea circuitului electric, a protecțiilor și a punctelor de suspendare. Puterea absorbită este 150 W, curentul nominal este 0.72 A, iar greutatea netă este 31 kg.
La nivel de exploatare, unitatea se montează ascuns la plafon, cu acces suficient pentru filtre, schimbător și componentele de control. Poziția trebuie corelată cu structura de rezistență și cu traseele de aer, iar panourile de vizitare trebuie dimensionate astfel încât mentenanța periodică să poată fi efectuată fără demontări extinse.
