Cooper&Hunter CH-FC100K2 - unitate hidronică de 1600 m³/h pentru spații deschise
Cooper&Hunter CH-FC100K2 tratează volume generoase de aer printr-un terminal ascuns și patru direcții de refulare. CH-FC100K2 aduce climatizarea hidronică în plafon printr-un corp casetat alimentat de sursa termică centrală a clădirii.
Modelul oferă 8.22 kW la răcire, 13.85 kW la încălzire și un debit H/M/L de 1600/1360/1150 m³/h. Poate fi analizat pentru spații comerciale extinse și birouri cu plan deschis, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

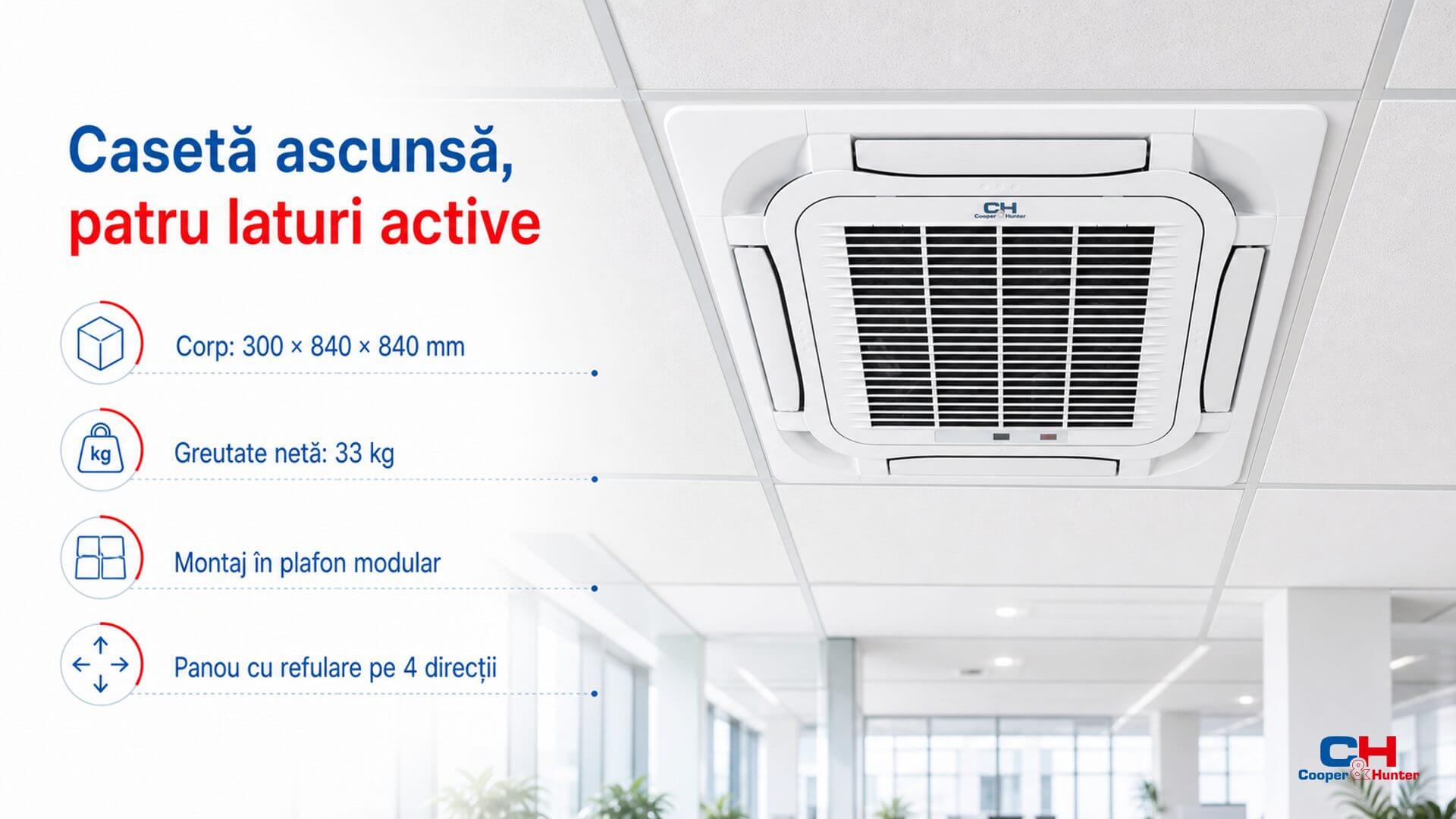

Casetă ascunsă cu patru laturi active
Pentru configurația CH-FC100K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Amplasarea centrală a unității susține o acoperire echilibrată, fără a ocupa suprafețele verticale ale spațiului.
Dimensiunile corpului sunt 300 × 840 × 840 mm, cu o greutate netă de 33 kg. Închiderea plafonului se face numai după confirmarea cotelor de montaj, a suspendării și a zonei de intervenție.

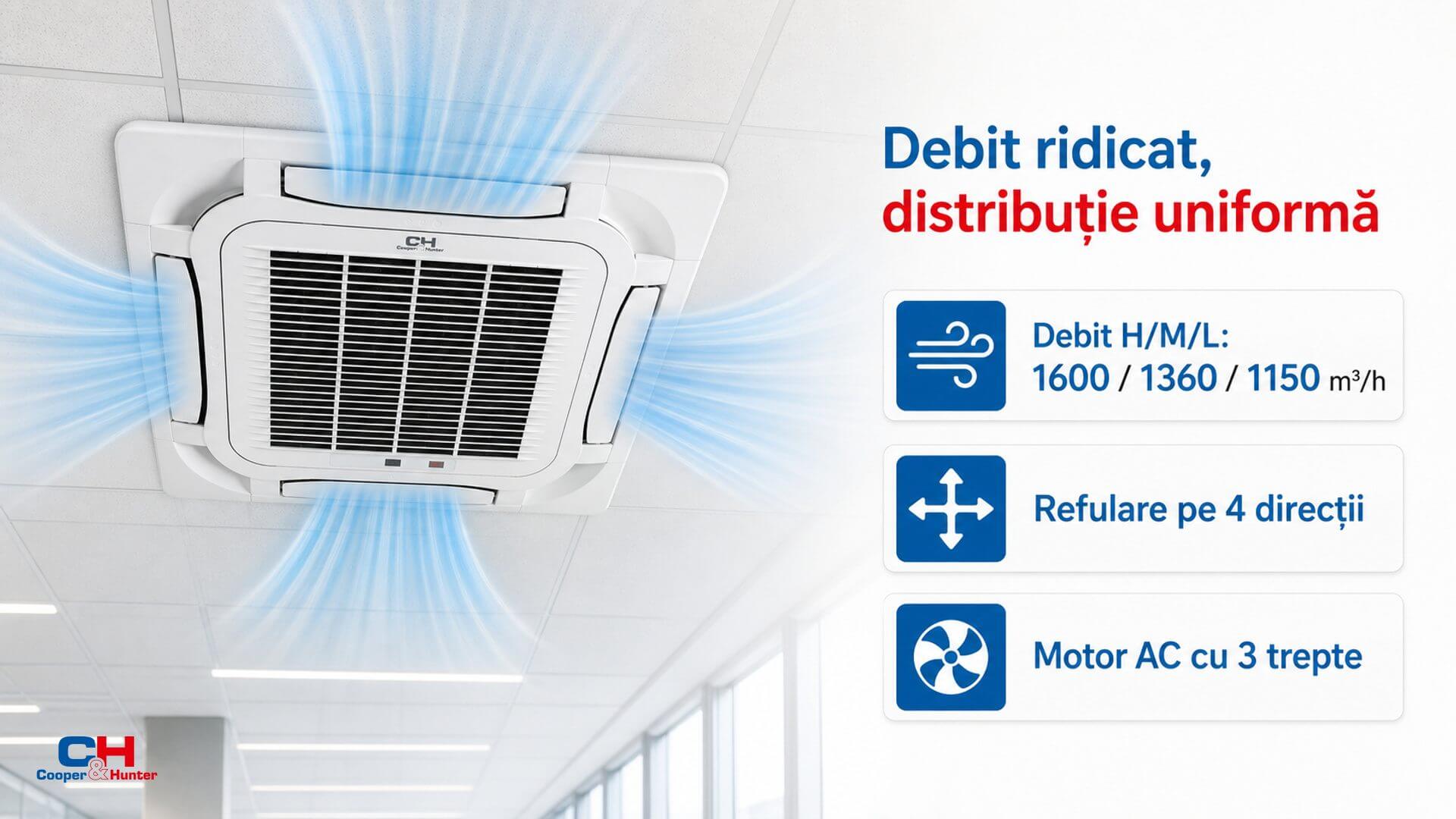

1600/1360/1150 m³/h prin panoul decorativ
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 1600/1360/1150 m³/h pe treptele High/Medium/Low.
Din perspectiva modelului CH-FC100K2, alegerea treptei permite utilizarea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Planul de iluminat și cel HVAC trebuie corelate pentru a proteja geometria de refulare a unității.

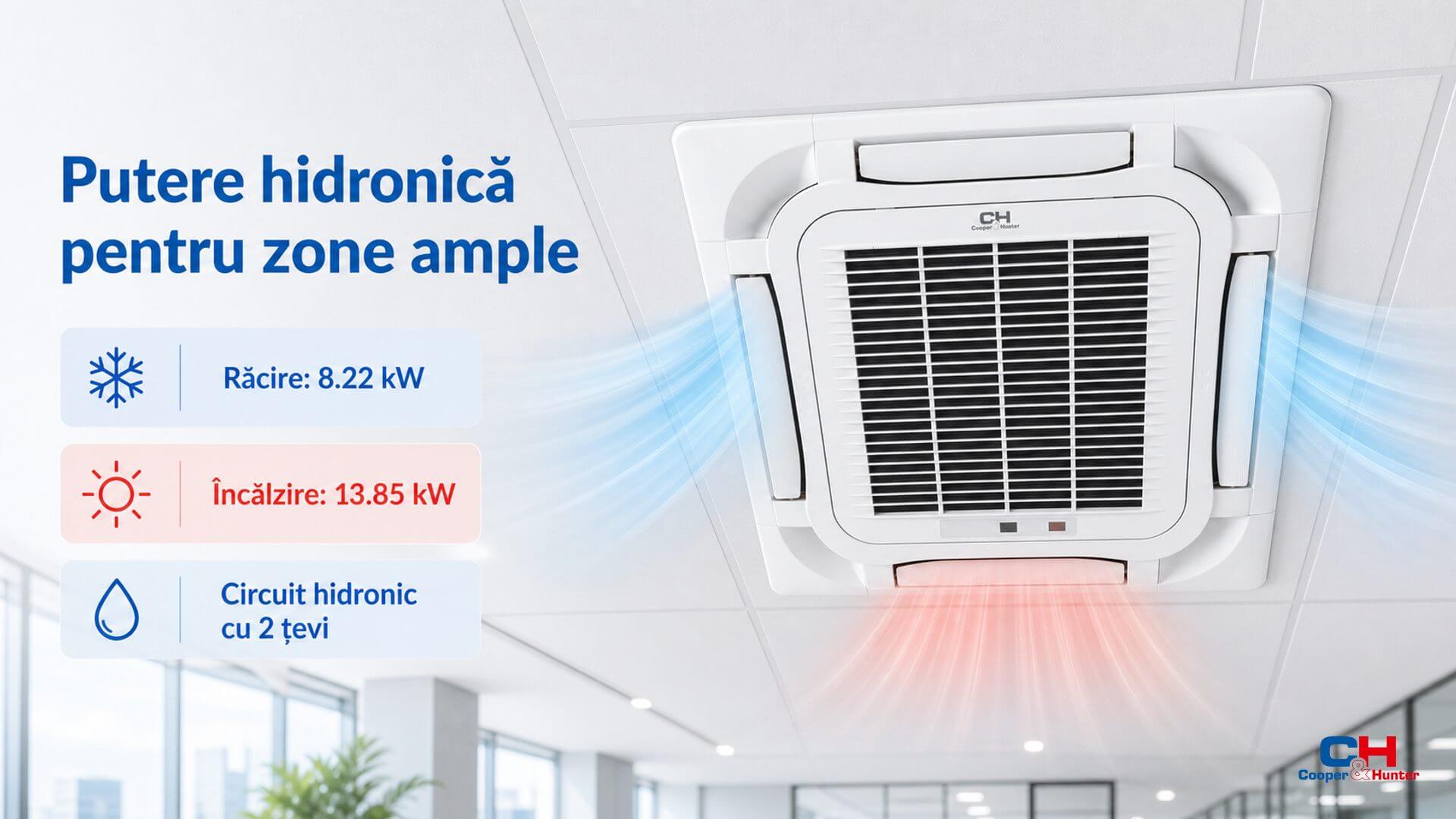

8.22 kW răcire și 13.85 kW încălzire
Capacitatea nominală este de 8.22 kW la răcire și 13.85 kW la încălzire. Valorile aparțin exact modelului CH-FC100K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
În cazul modelului CH-FC100K2, unitatea poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Necesarul real al clădirii trebuie comparat cu performanța unității în condițiile proiectului.

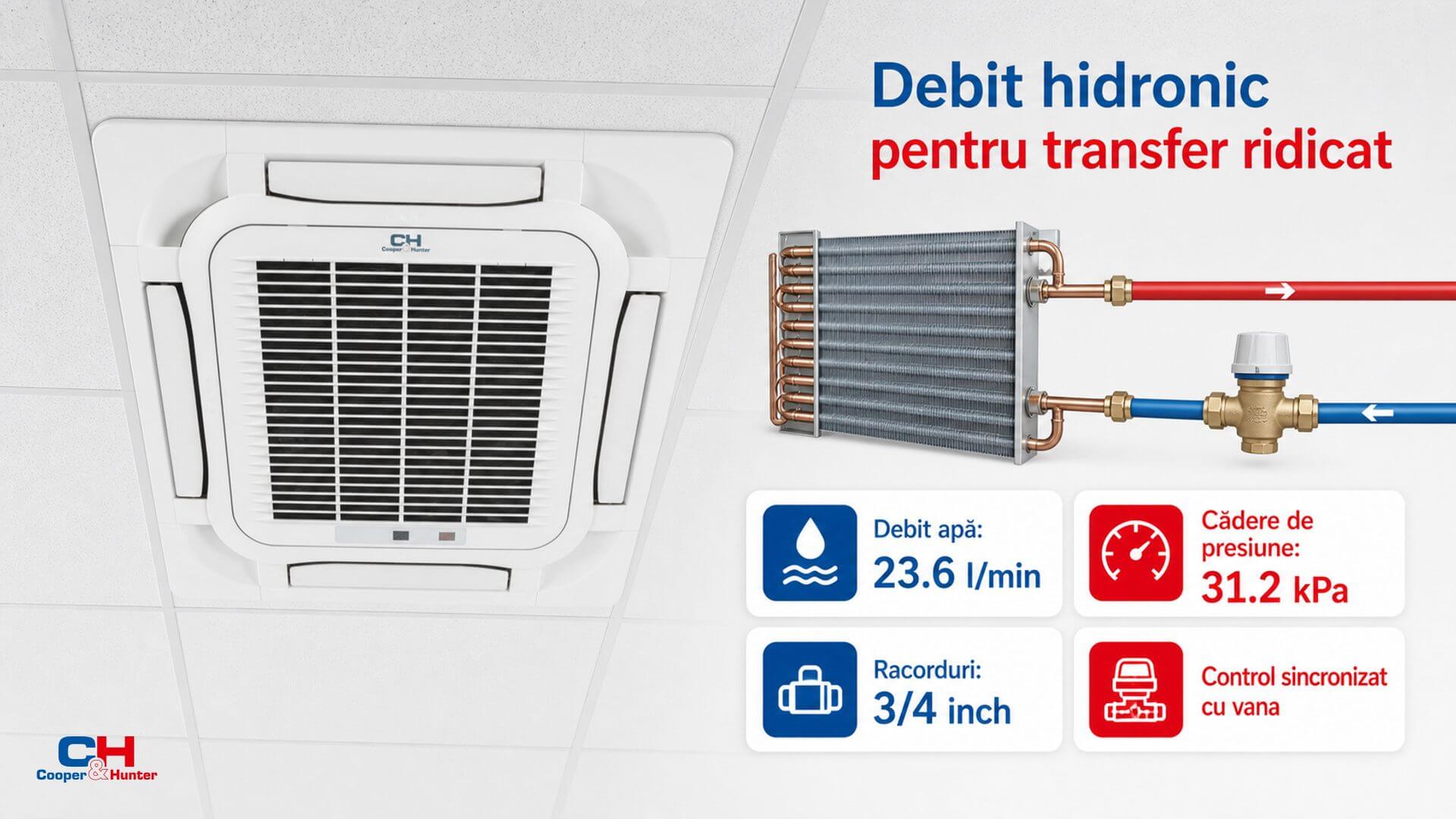

23.6 l/min și cădere de presiune de 31.2 kPa
Debitul de apă este 23.6 l/min, iar căderea de presiune declarată 31.2 kPa. În instalațiile ramificate, debitul cerut de CH-FC100K2 influențează atât pompa, cât și setarea dispozitivelor de echilibrare.
În proiectarea cu CH-FC100K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Coordonarea dintre telecomandă, vană și pompă contribuie la exploatarea eficientă a ramurii hidronice.

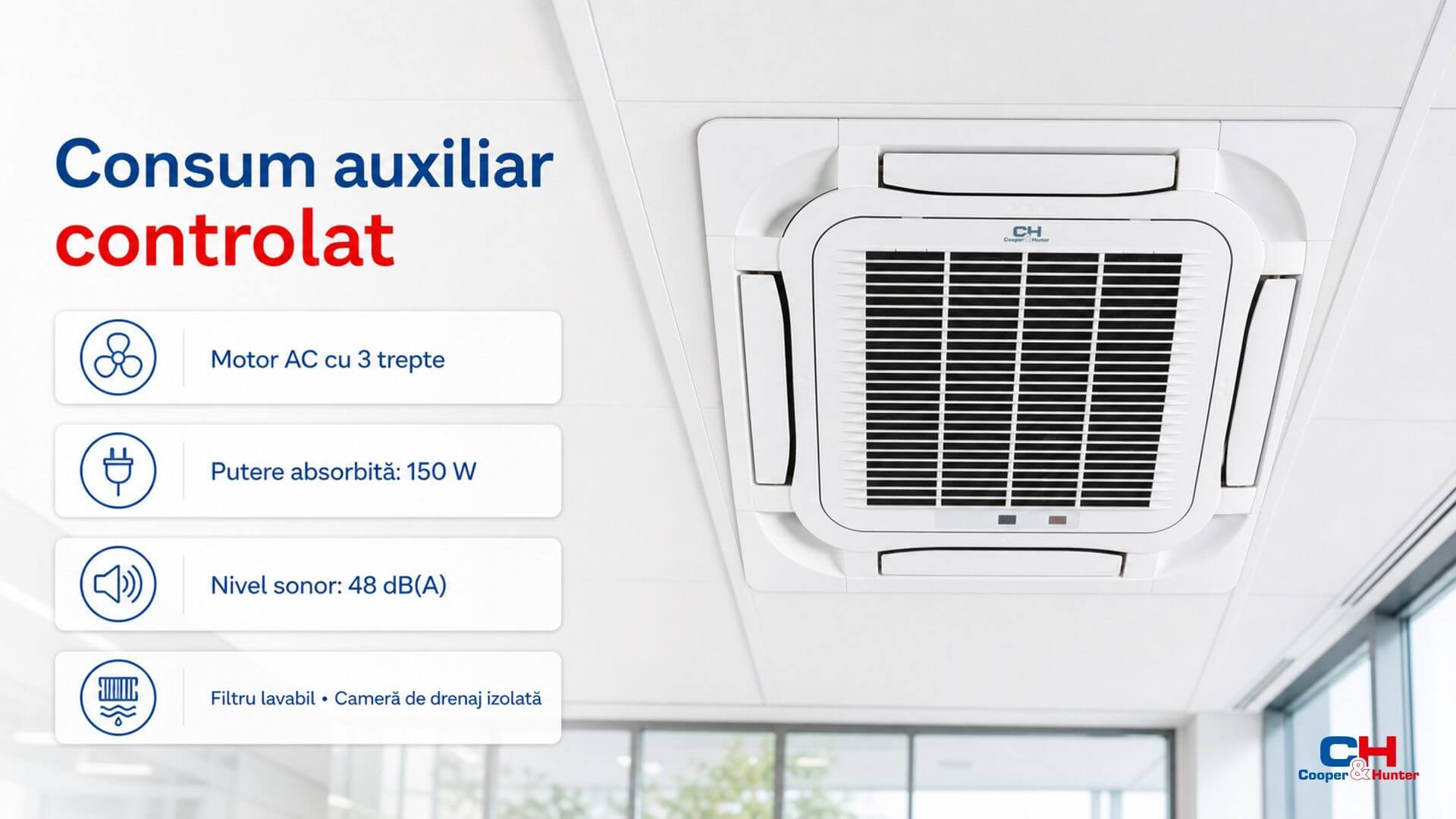

Putere absorbită de 150 W
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 150 W. Nivelul de zgomot declarat este 48 dB(A), parametru care trebuie corelat cu înălțimea plafonului și cerințele acustice ale încăperii.
În exploatarea CH-FC100K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Service-ul periodic presupune acces direct la filtrul lavabil al casetei.

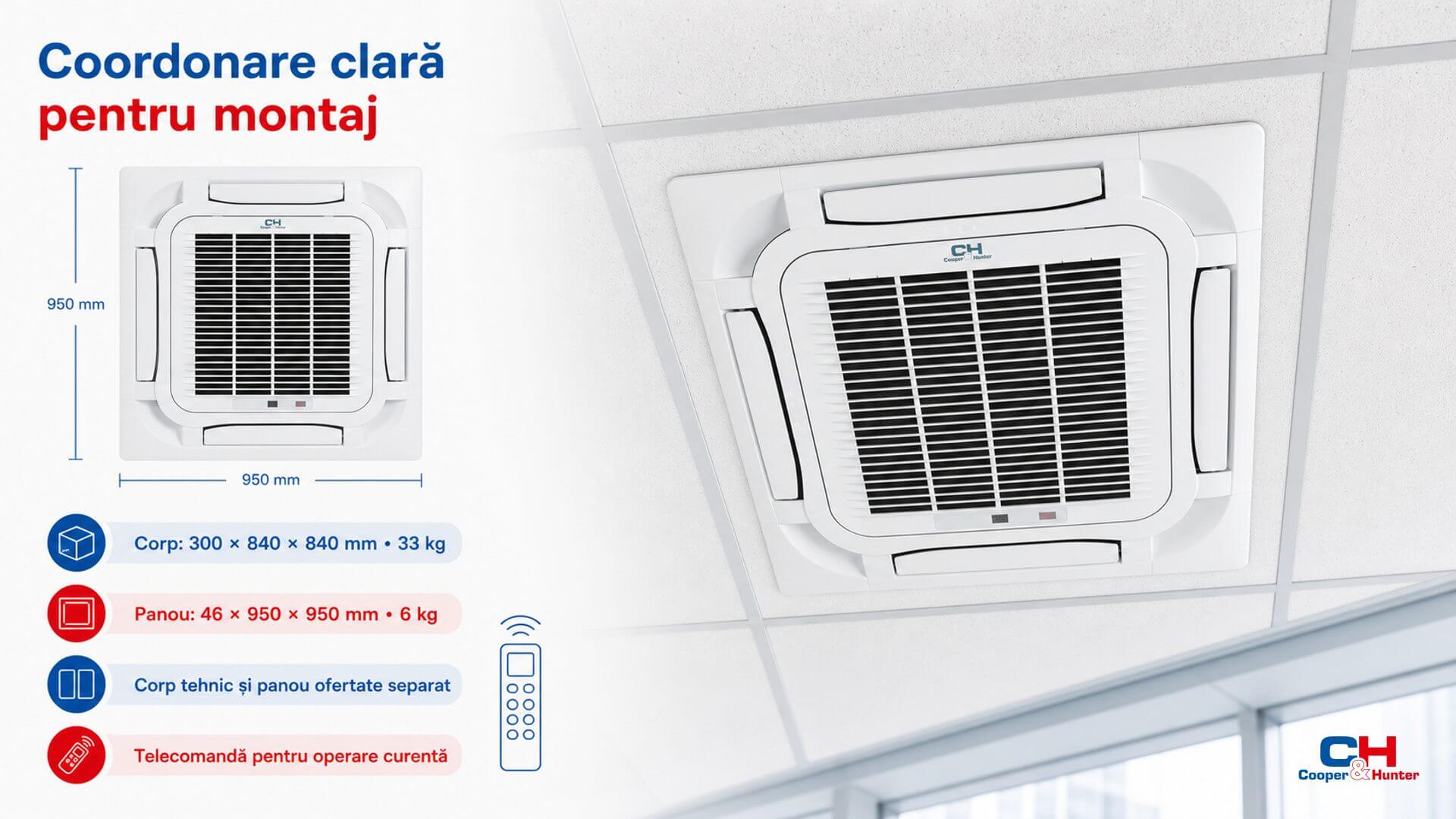

Coordonarea unui corp de 33 kg în plafon
Pentru configurația CH-FC100K2, panoul decorativ are 46 × 950 × 950 mm și cântărește 6 kg. Corpul hidronic și finisajul decorativ se evidențiază separat în comandă, chiar dacă funcționează ca un ansamblu.
La integrarea modelului CH-FC100K2, telecomanda este prevăzută pentru operarea curentă. Susținerea, drenajul și mentenanța se tratează ca elemente distincte ale integrării în plafon.
