Cooper&Hunter CH-FC040K2 - ventiloconvector casetă pentru plafoane modulare
Cooper&Hunter CH-FC040K2 distribuie aerul de la nivelul tavanului prin patru laturi ale panoului decorativ. Configurația casetată a modelului CH-FC040K2 deservește instalații cu apă rece ori caldă și păstrează corpul tehnic deasupra plafonului.
Modelul oferă 3.70 kW la răcire, 5.10 kW la încălzire și un debit H/M/L de 680/580/480 m³/h. Poate fi analizat pentru birouri, săli de ședință și zone comerciale, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

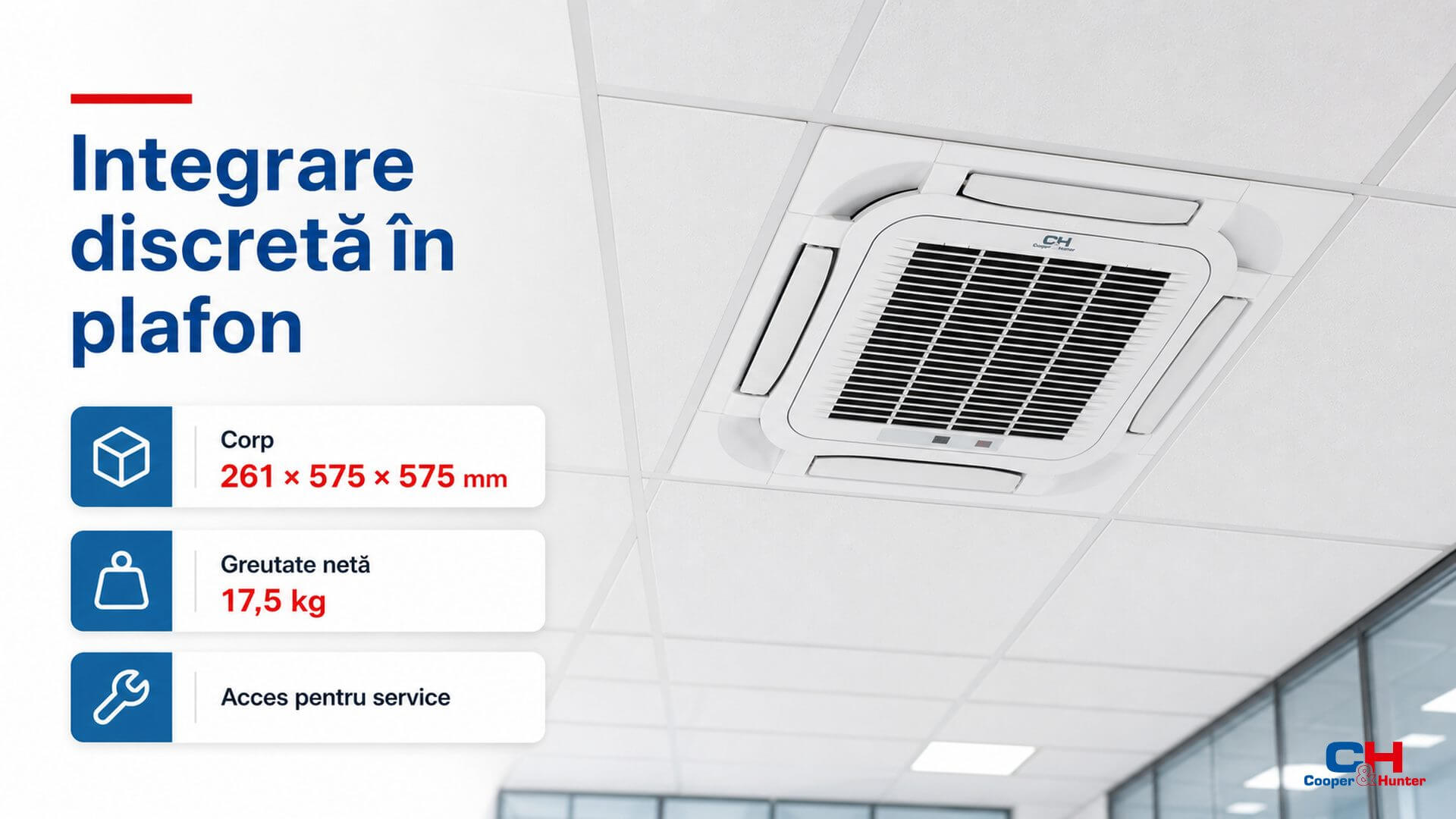

Integrare discretă în tavanul casetat
În cazul modelului CH-FC040K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Prin amplasarea în plafon, pereții rămân liberi pentru mobilier, iar aerul poate fi distribuit simetric în zona ocupată.
La unitatea CH-FC040K2, dimensiunile corpului sunt 261 × 575 × 575 mm, cu o greutate netă de 17.5 kg. Proiectul plafonului trebuie să prevadă din timp susținerea corpului și o deschidere de service accesibilă.

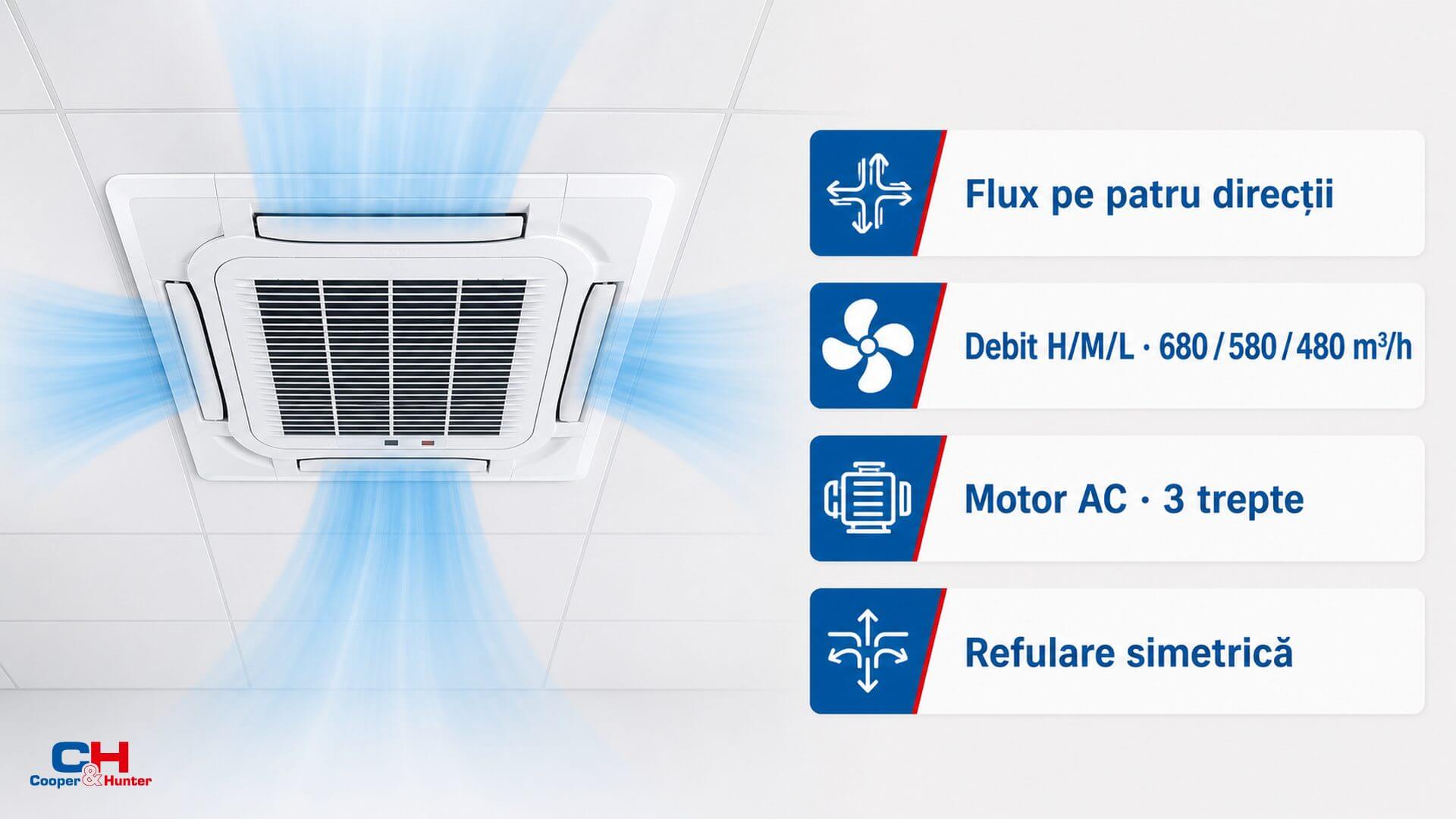

Flux de aer pe trei trepte
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 680/580/480 m³/h pe treptele High/Medium/Low.
Raportat la CH-FC040K2, alegerea treptei permite utilizarea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Dispunerea corpurilor de iluminat se corelează cu grila casetei pentru a nu obtura niciuna dintre direcțiile de refulare.

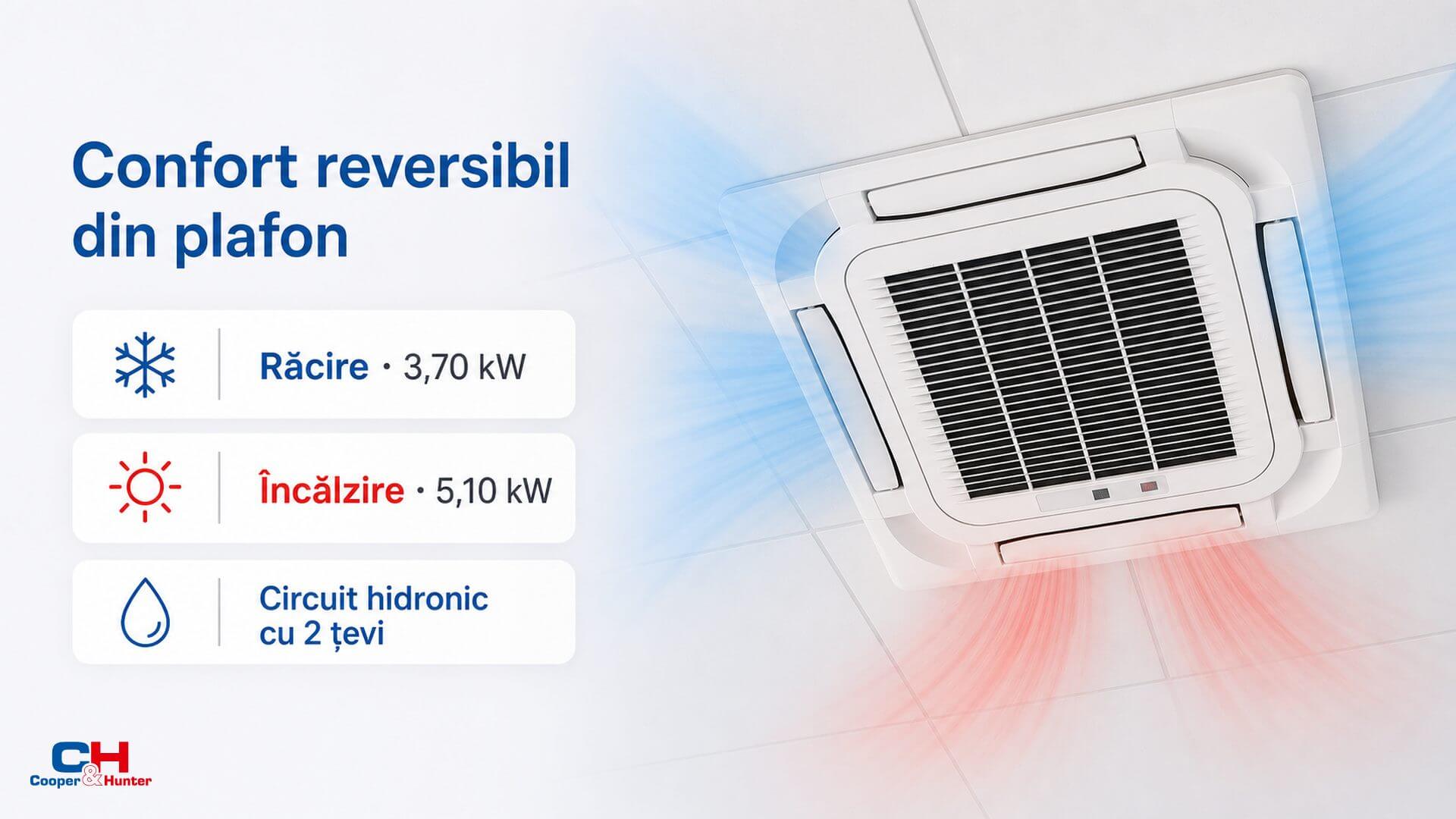

Putere de încălzire de 5.10 kW
Capacitatea nominală este de 3.70 kW la răcire și 5.10 kW la încălzire. Valorile aparțin exact modelului CH-FC040K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
Pentru configurația CH-FC040K2, unitatea poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Suprafața singură nu poate stabili modelul; pierderile și aporturile clădirii trebuie evaluate.

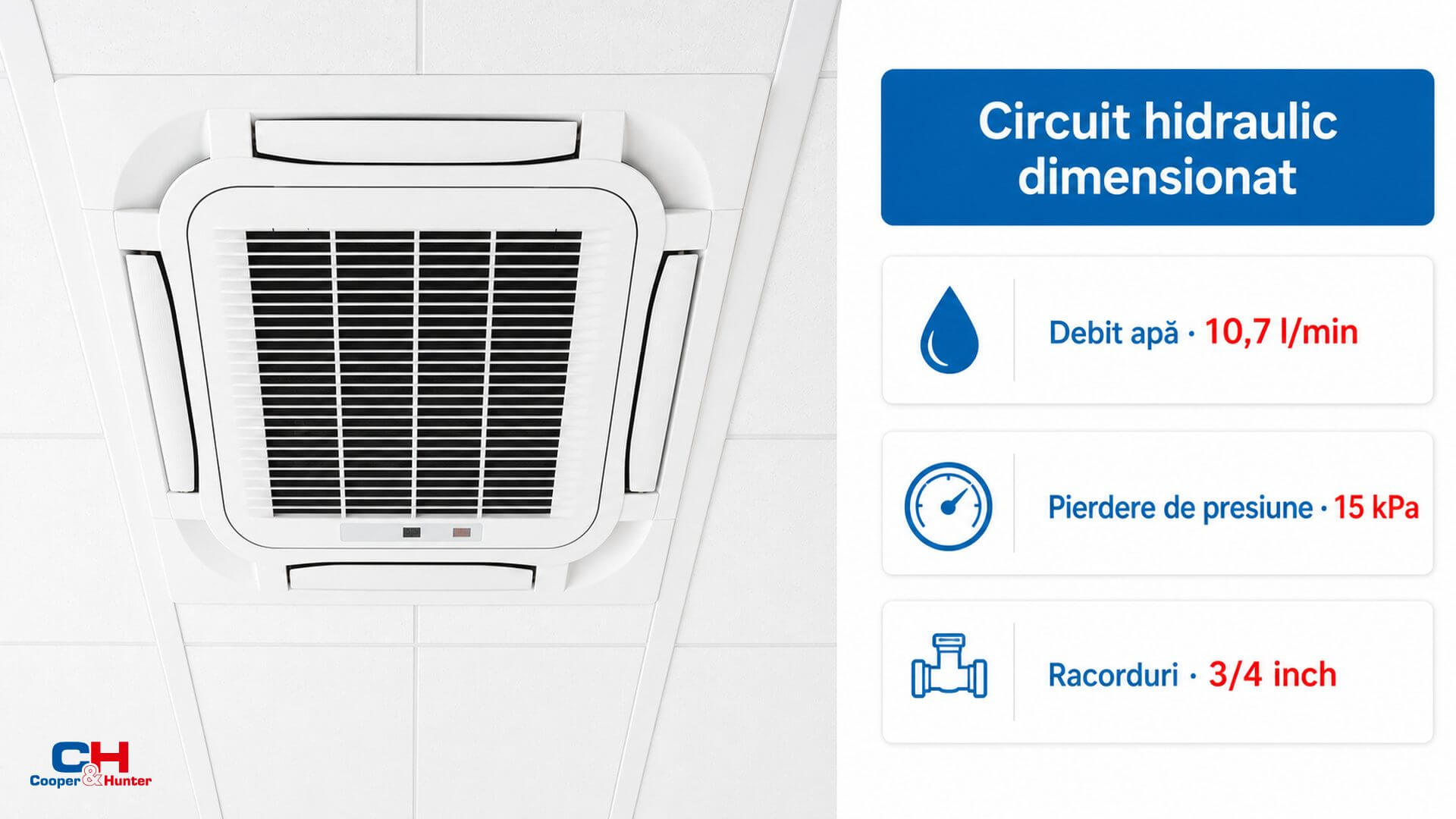

Circuit hidraulic cu pierdere de presiune de 15 kPa
Debitul de apă este 10.7 l/min, iar căderea de presiune declarată 15 kPa. Proiectantul folosește parametrii hidraulici pentru reglajul ramurii și pentru stabilirea punctului de funcționare al pompei.
În aplicațiile deservite de CH-FC040K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Automatizarea casetei trebuie integrată în logica centralei pentru oprirea debitului atunci când nu există solicitare.

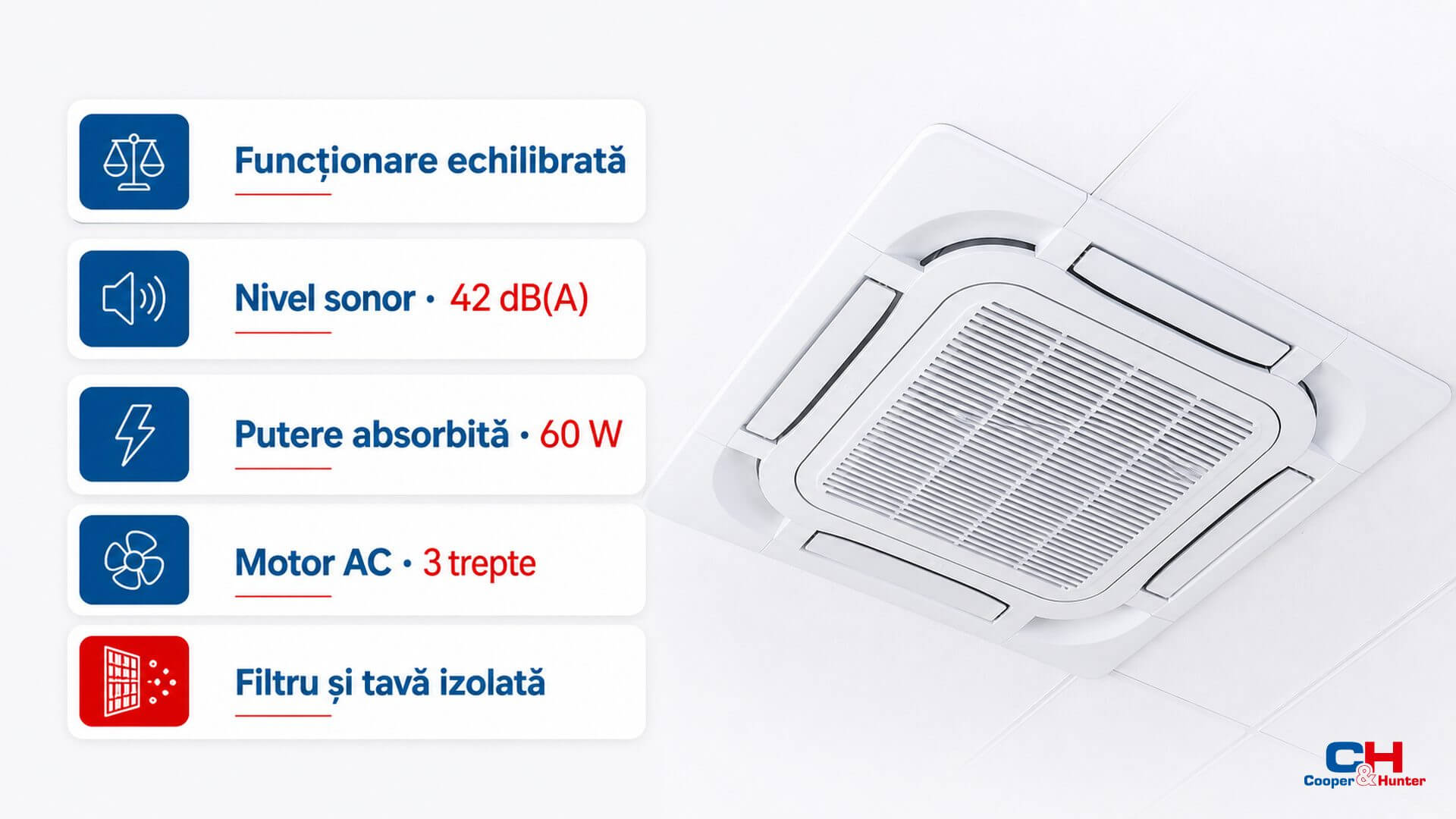

Nivel sonor de 42 dB(A) și putere absorbită de 60 W
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 60 W. Nivelul de zgomot declarat este 42 dB(A), parametru care trebuie corelat cu înălțimea plafonului și cerințele acustice ale încăperii.
Pentru CH-FC040K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Accesul la filtrul din plasă trebuie păstrat liber pentru operațiunile de igienizare.

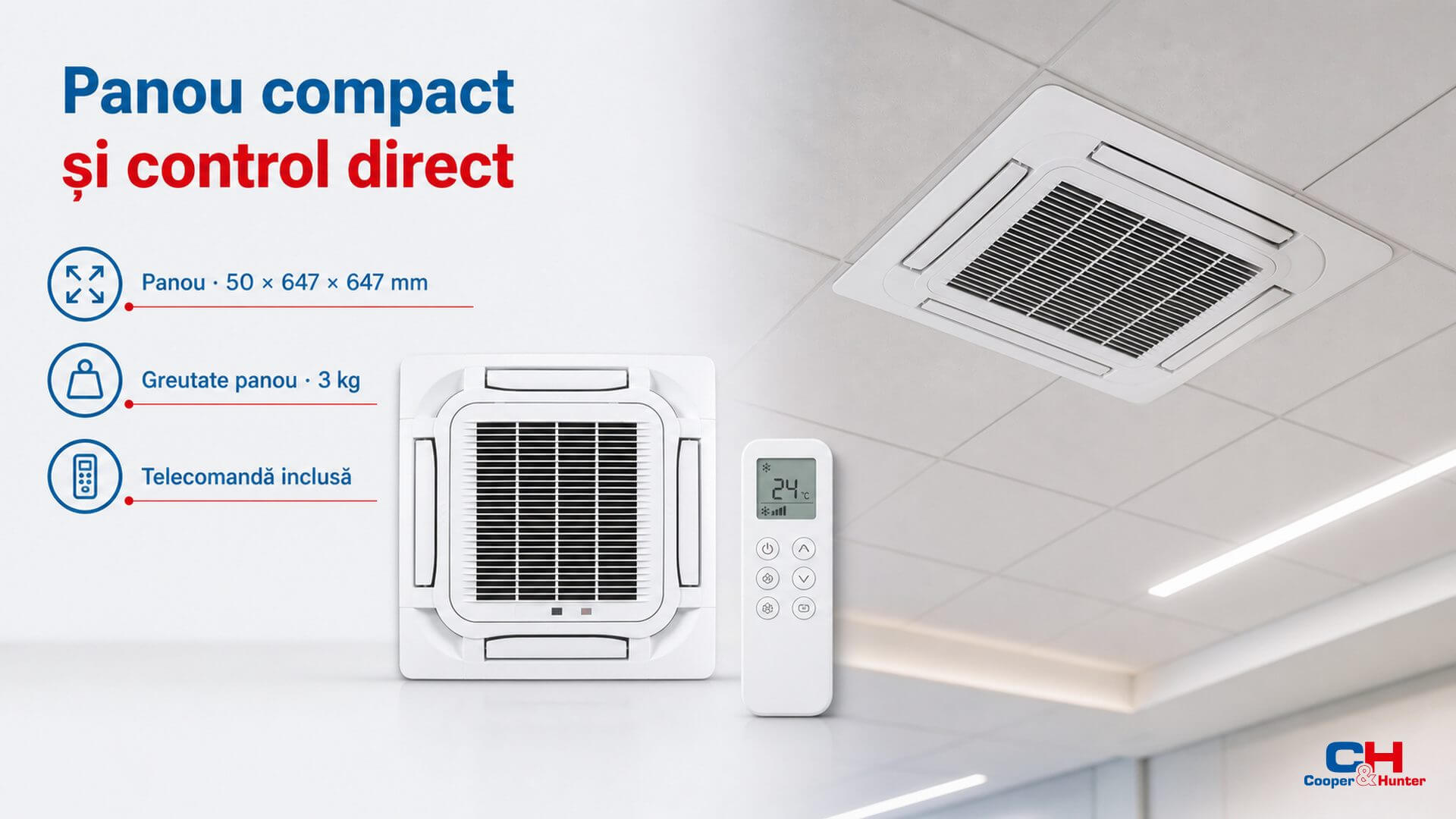

Telecomandă și panou de format compact
În cazul modelului CH-FC040K2, panoul decorativ are 50 × 647 × 647 mm și cântărește 3 kg. În listarea produsului, unitatea interioară și panoul decorativ trebuie identificate separat pentru evitarea confuziilor de livrare.
La unitatea CH-FC040K2, telecomanda este prevăzută pentru operarea curentă. Execuția corectă combină prinderea dedicată a casetei cu traseul de condens și accesul pentru mentenanță.
