Cooper&Hunter CH-FDH100K2 - unitate duct la 30 Pa pentru zone cu debit ridicat
Cooper&Hunter CH-FDH100K2 combină capacitatea termică importantă cu flexibilitatea unei rețele de grile. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 8.90 kW la răcire, 13.50 kW la încălzire și un debit de aer de 1700/1275/850 m³/h, modelul poate fi analizat pentru săli și spații profesionale cu debit de aer ridicat. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Soluție ascunsă pentru săli și zone ample

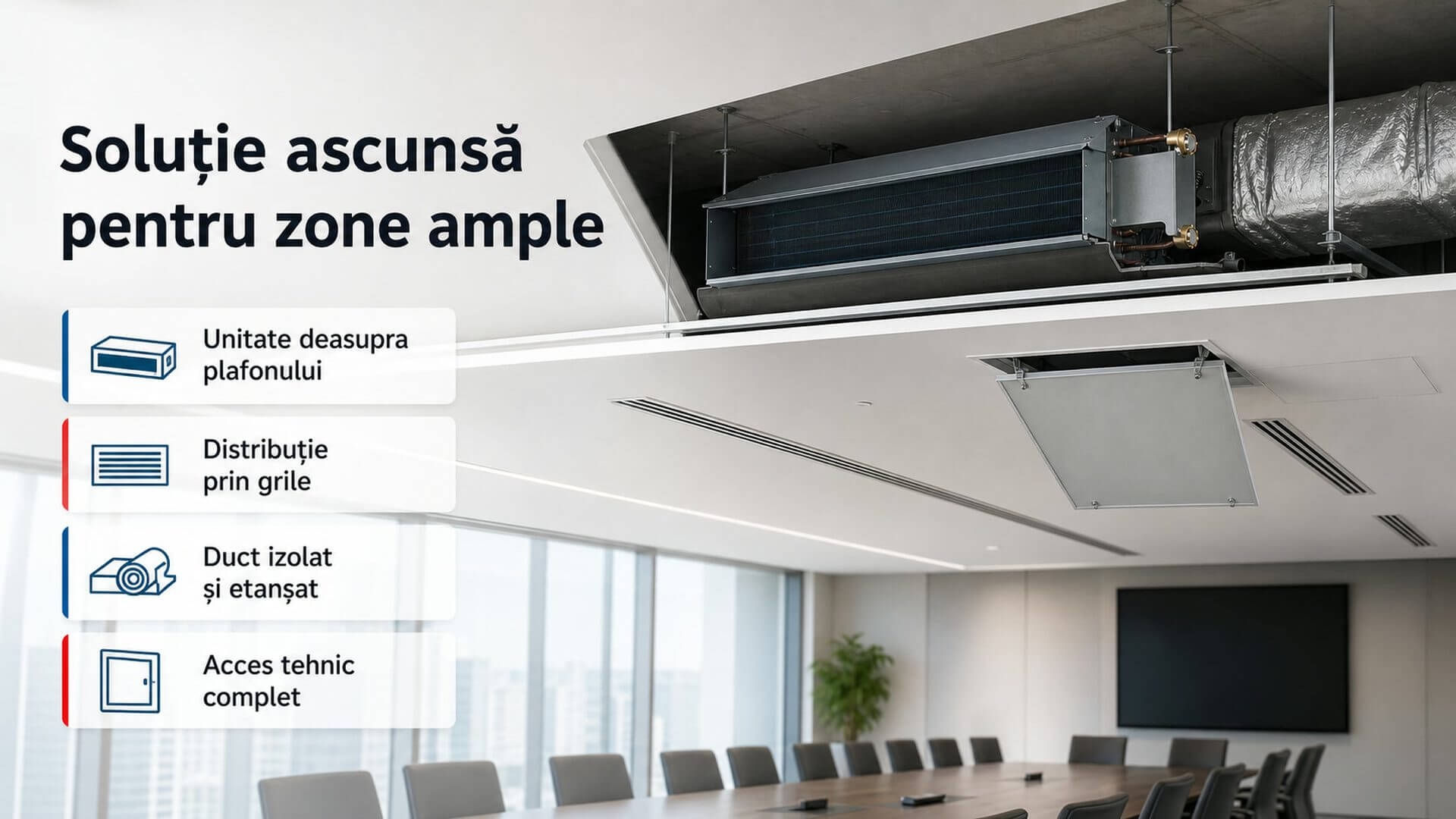

În proiect, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.

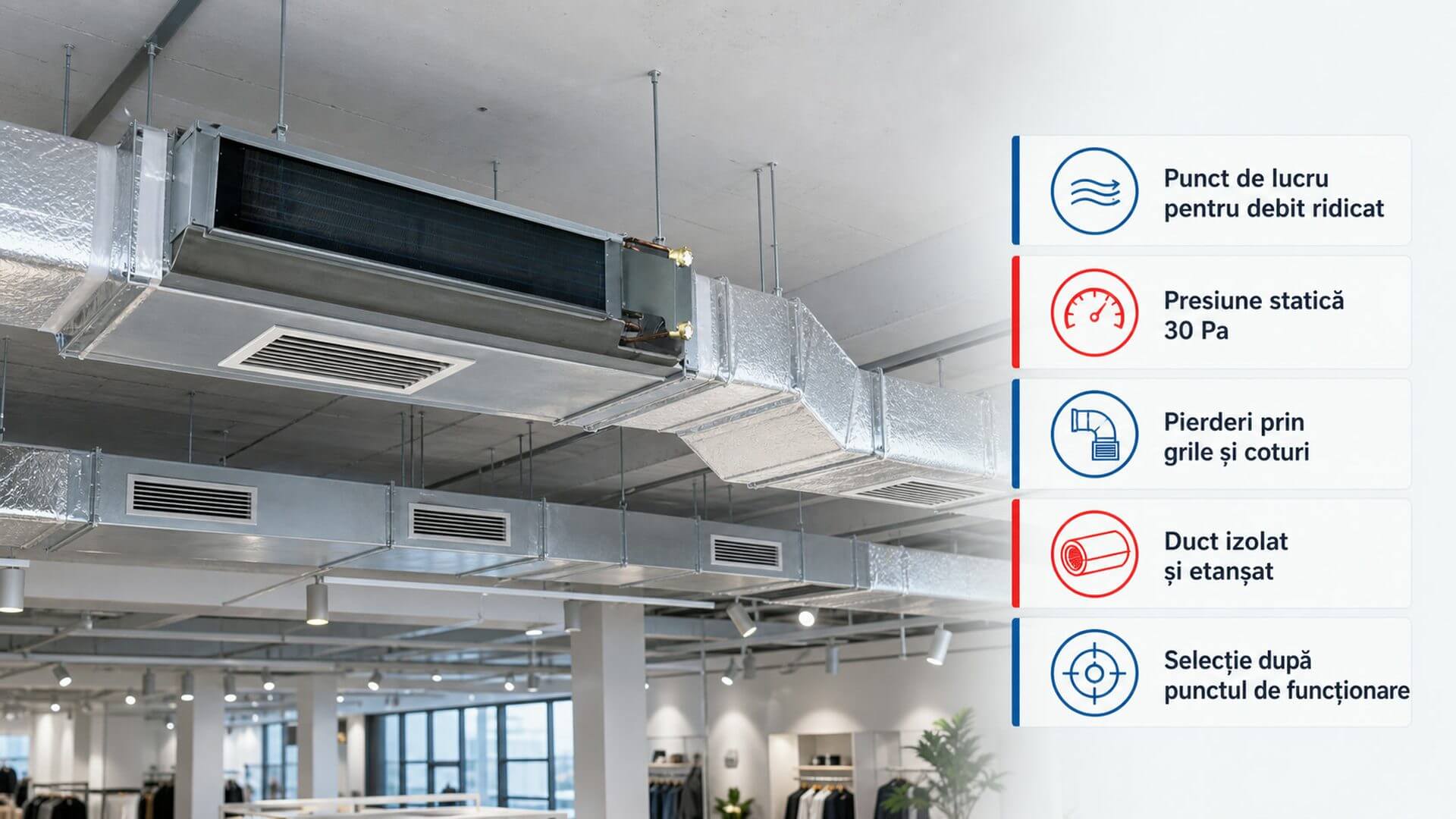

Punct de lucru de 30 Pa pentru debit ridicat
În exploatare, modelul este prezentat la o presiune statică externă de 30 Pa. Tubulatura trebuie calculată astfel încât suma pierderilor prin grile, coturi și filtre să nu depășească presiunea disponibilă a unității.
În această configurație, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Selecție după sarcina calculată a încăperii

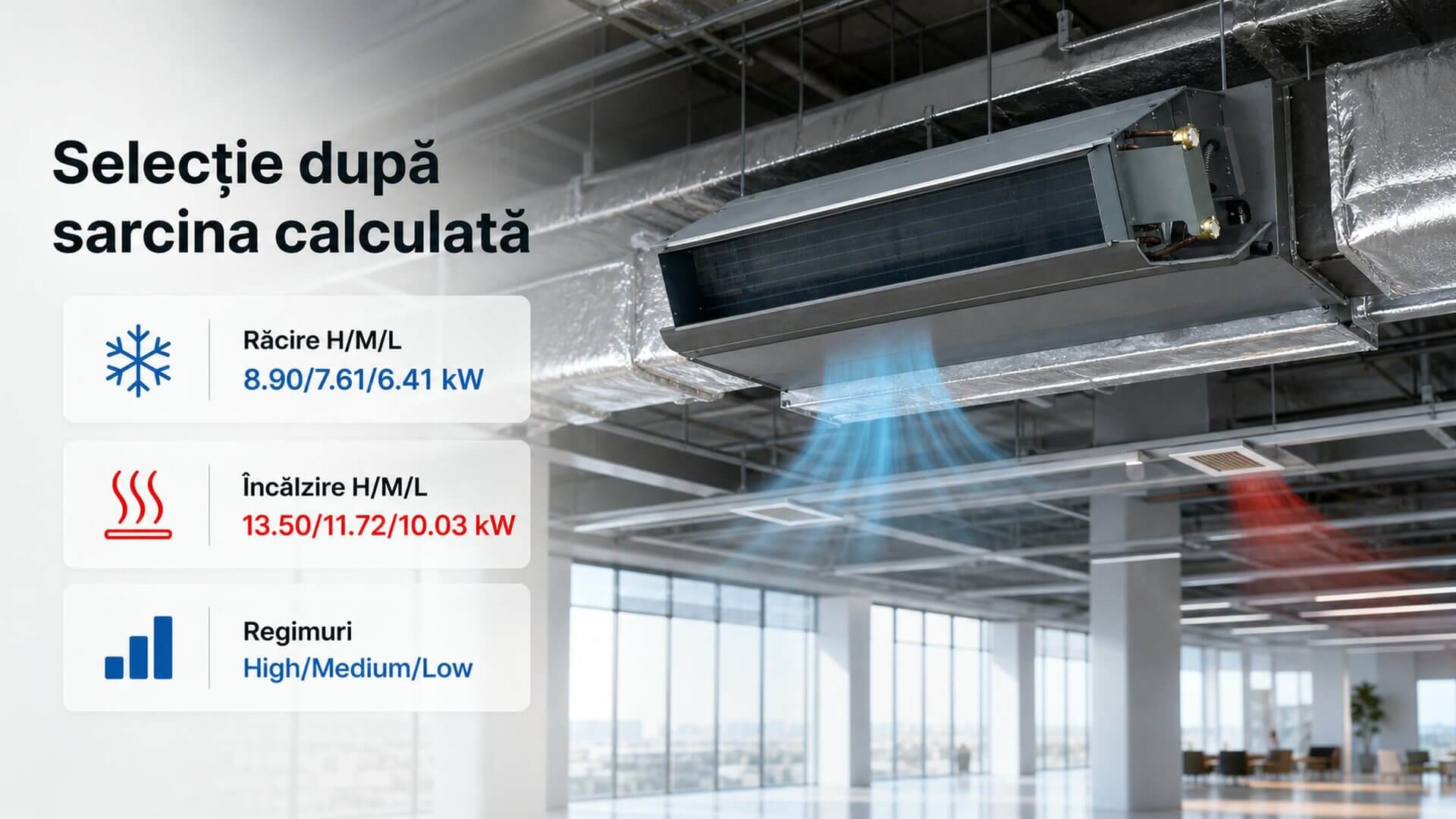

Pe treptele High/Medium/Low, modelul furnizează 8.90/7.61/6.41 kW la răcire și 13.50/11.72/10.03 kW la încălzire.
În aplicațiile deservite, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.
Funcționare adaptată prin reducerea turației

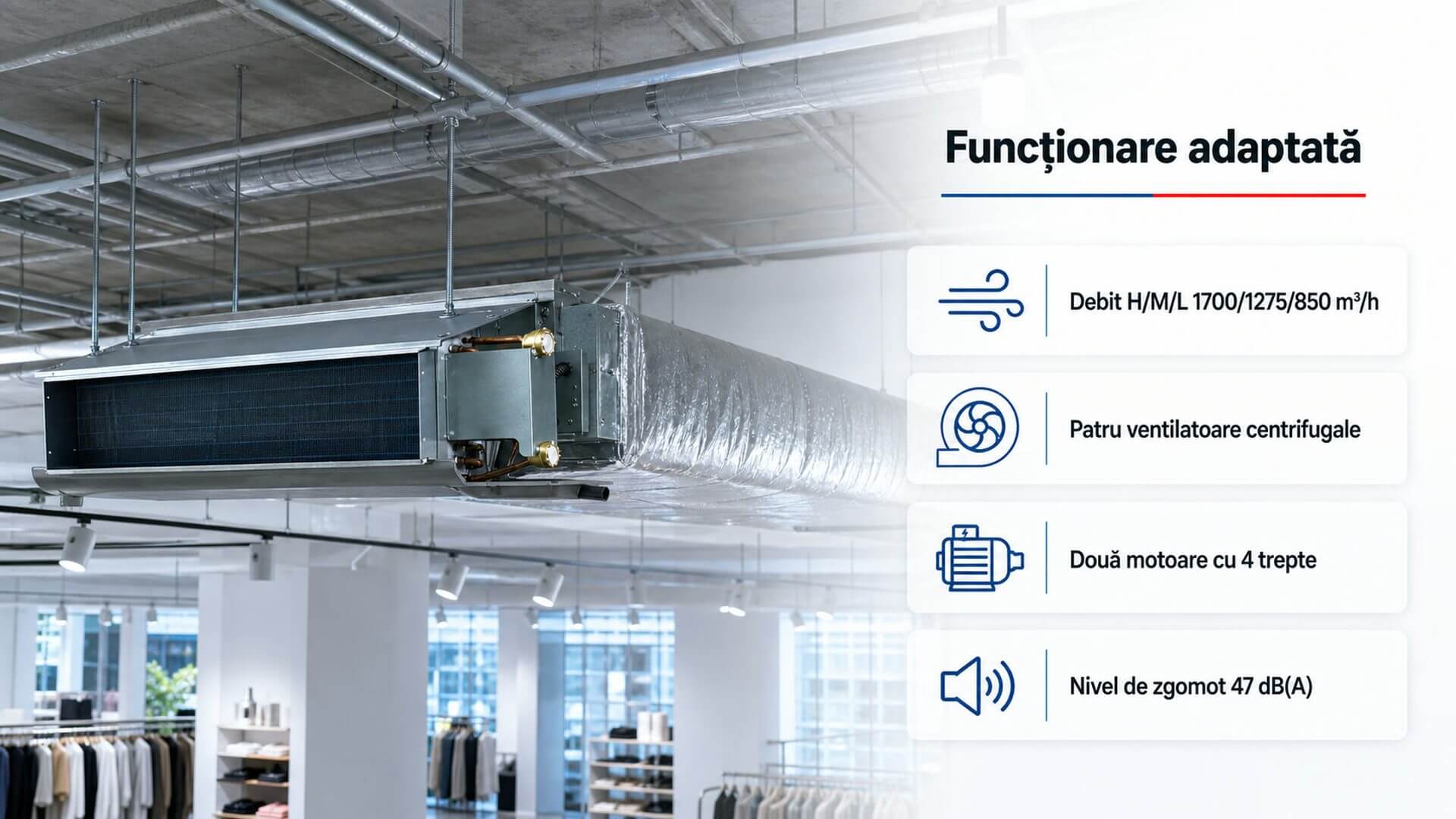

Debitul de aer este 1700/1275/850 m³/h pe treptele High/Medium/Low. Cele două motoare cu patru trepte antrenează patru ventilatoare centrifugale care asigură circulația aerului prin tubulatură. Nivelul de zgomot declarat este 47 dB(A), valoare care trebuie corelată cu condițiile de instalare.
Pentru acest model, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.

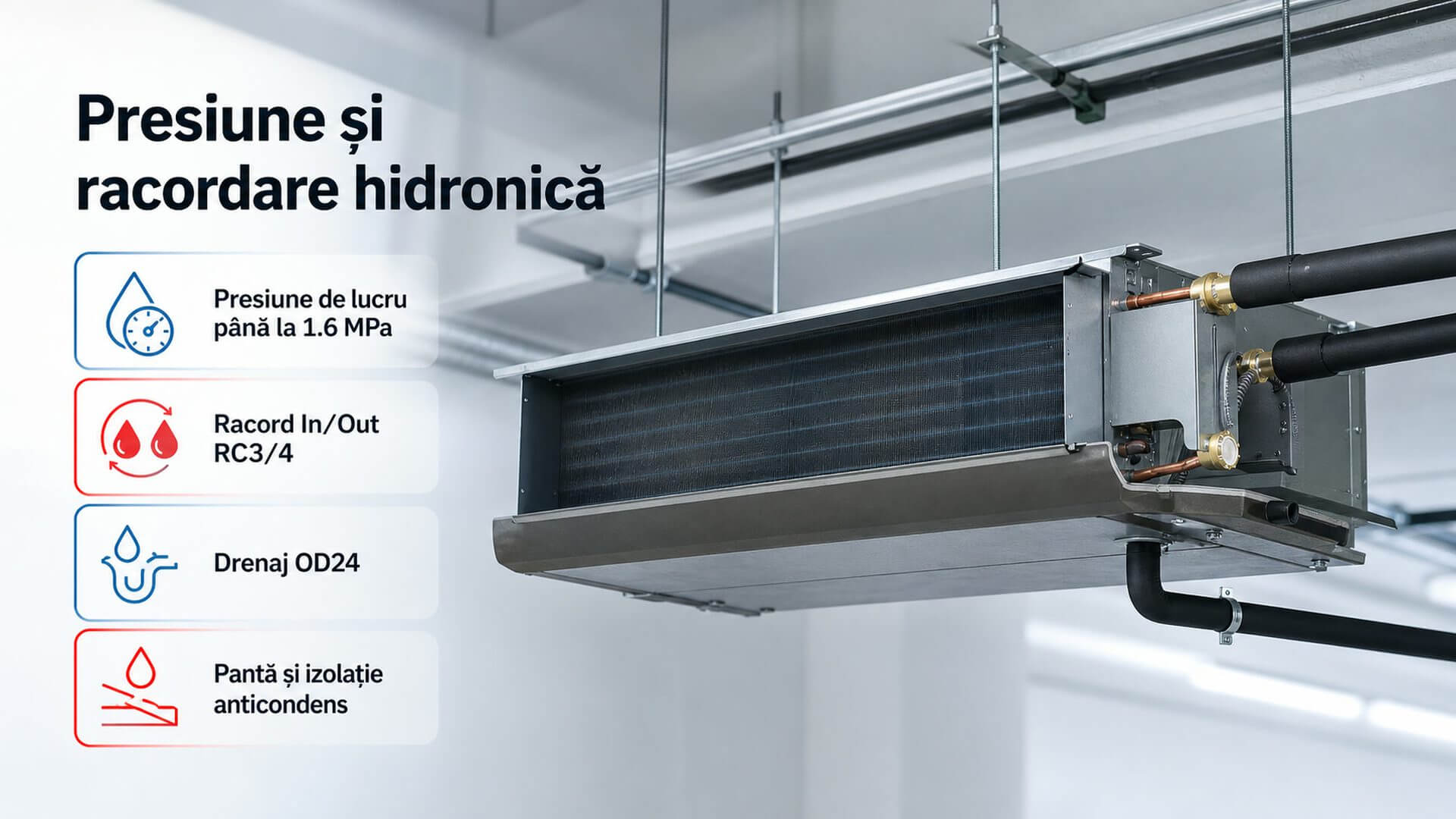

Presiune maximă de lucru de 1.6 MPa
Schimbătorul hidronic este proiectat pentru o presiune de lucru de până la 1.6 MPa. Unitatea trebuie echilibrată împreună cu celelalte ramuri ale instalației.
În modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Alimentare electrică, dimensiuni și acces tehnic
În proiect, alimentarea este 220-240 V / 50 Hz / 1 fază. Puterea absorbită declarată pentru CH-FDH100K2 este 171 W, reper care trebuie inclus în dimensionarea alimentării și a circuitului de comandă.
Unitatea măsoară 1540 × 241 × 506 mm și are o greutate netă de 38 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
