Cooper&Hunter CH-FC030K2 - casetă hidronică compactă pentru distribuție pe patru direcții
Cooper&Hunter CH-FC030K2 integrează încălzirea și răcirea cu apă într-un corp compact ascuns deasupra plafonului. Conceput pentru circuite hidronice, CH-FC030K2 se integrează în plafonul modular și utilizează apa furnizată de pompa de căldură sau de chiller.
Modelul oferă 3.00 kW la răcire, 4.00 kW la încălzire și un debit H/M/L de 510/440/360 m³/h. Poate fi analizat pentru birouri compacte, camere de hotel și spații comerciale mici, cu verificarea sarcinii termice, a înălțimii de montaj și a distribuției reale a aerului.

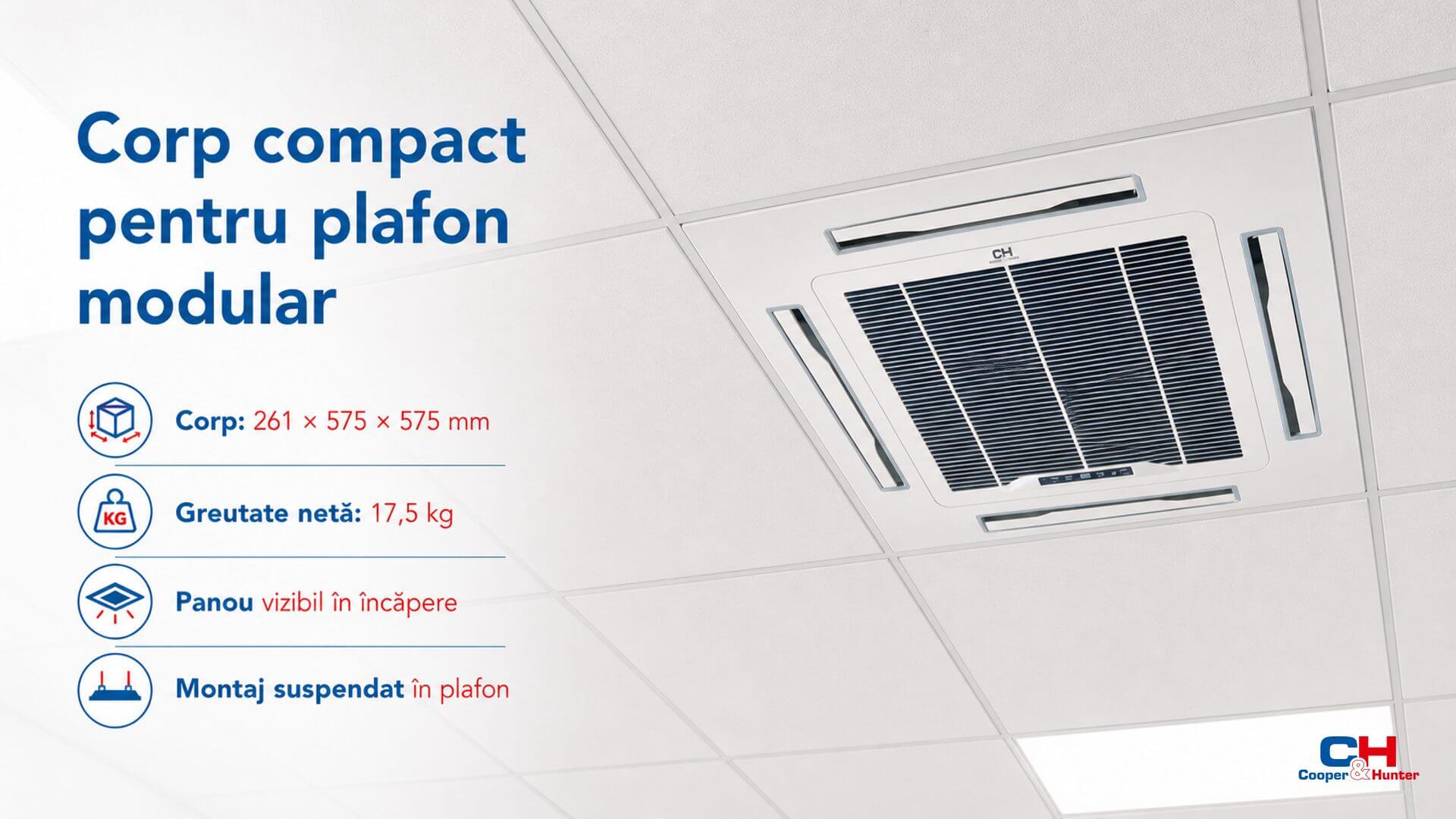

Corp compact pentru plafon modular
Pentru CH-FC030K2, corpul unității se montează deasupra plafonului, iar în încăpere rămâne vizibil panoul decorativ. Montajul central păstrează suprafețele verticale disponibile și sprijină o repartizare echilibrată a aerului într-o încăpere compactă.
În cazul modelului CH-FC030K2, dimensiunile corpului sunt 261 × 575 × 575 mm, cu o greutate netă de 17.5 kg. Înaintea finisării plafonului se verifică înălțimea disponibilă, punctele de suspendare și accesul rezervat intervențiilor.

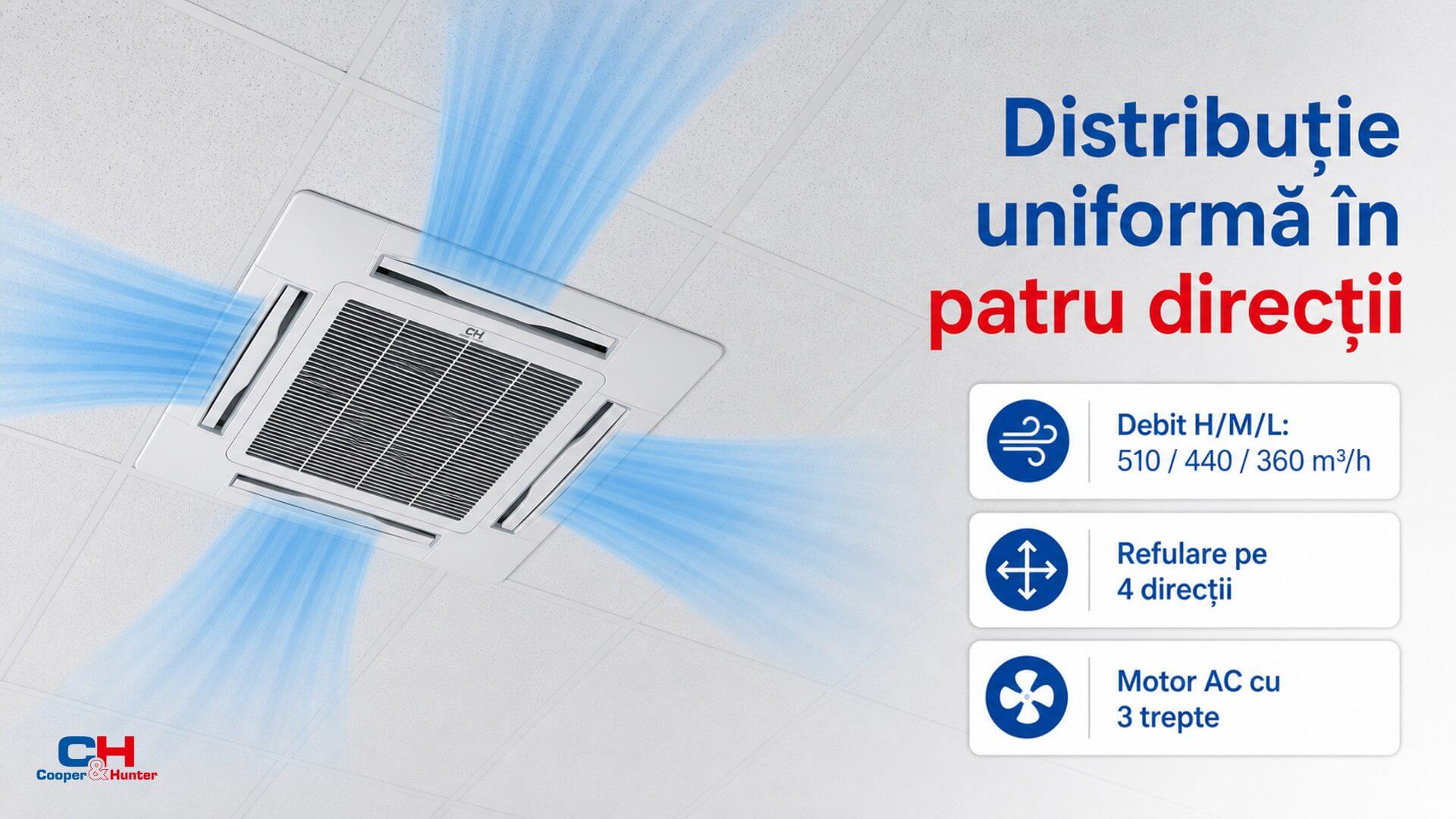

Patru direcții pentru acoperirea uniformă a zonei
Refularea pe patru direcții repartizează aerul în jurul unității, reducând dependența de un singur jet frontal. Debitul poate fi selectat între 510/440/360 m³/h pe treptele High/Medium/Low.
În proiectarea cu CH-FC030K2, alegerea treptei permite folosirea unui regim intens la pornire și a unui flux mai temperat pentru menținere. Jetul pe patru laturi trebuie păstrat liber față de mobilier înalt și elementele suspendate.

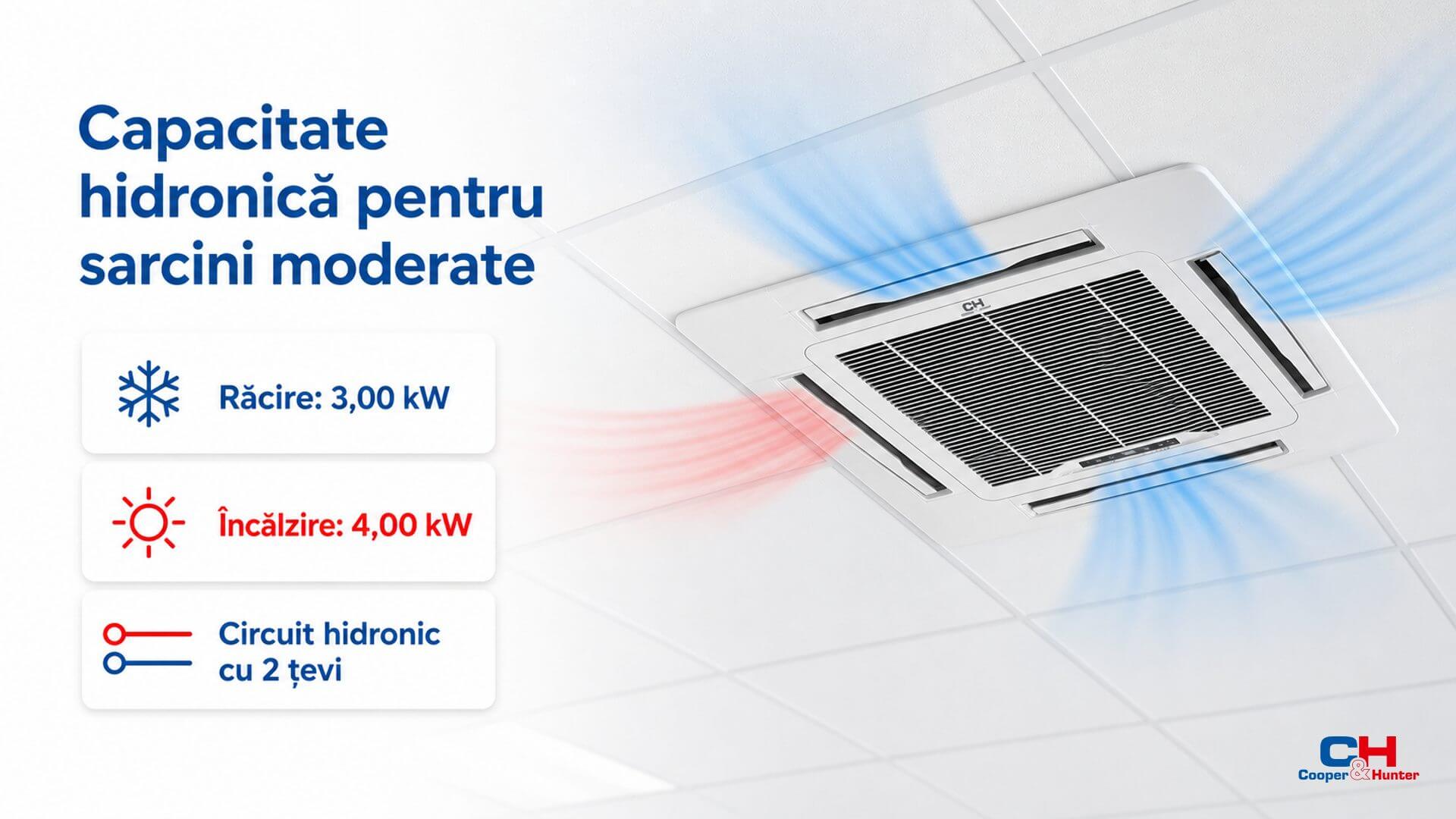

Capacitate hidronică pentru sarcini moderate
Capacitatea nominală este de 3.00 kW la răcire și 4.00 kW la încălzire. Valorile aparțin exact modelului CH-FC030K2 și nu sunt extrapolate de la o casetă cu dimensiuni similare.
În exploatarea CH-FC030K2, echipamentul poate asigura confort sezonier prin același circuit cu două țevi, dacă sursa hidronică și automatizarea sunt configurate pentru regimul solicitat. Selecția nu se face după o suprafață generică, ci după necesarul termic calculat pentru încăpere.

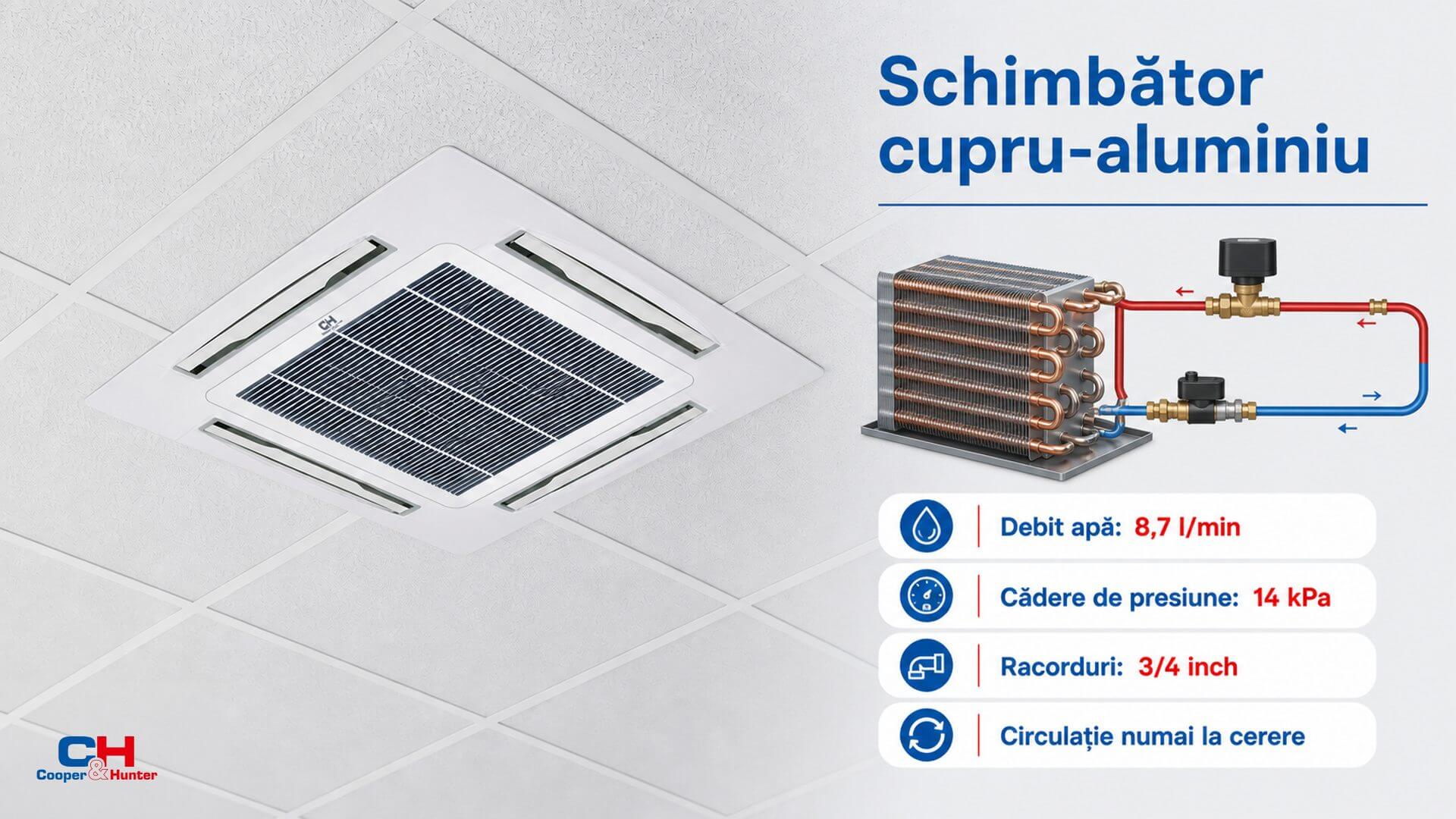

Schimbător cupru-aluminiu și debit de apă de 8.7 l/min
Debitul de apă este 8.7 l/min, iar căderea de presiune declarată 14 kPa. Debitul și căderea de presiune ale modelului se includ în calculul ramurii și în alegerea pompei de circulație.
La integrarea modelului CH-FC030K2, racordurile de 3/4 inch conectează schimbătorul realizat din tuburi de cupru și aripioare din aluminiu. Comanda vanei se sincronizează cu sursa hidronică, astfel încât agentul termic să circule numai la cerere.

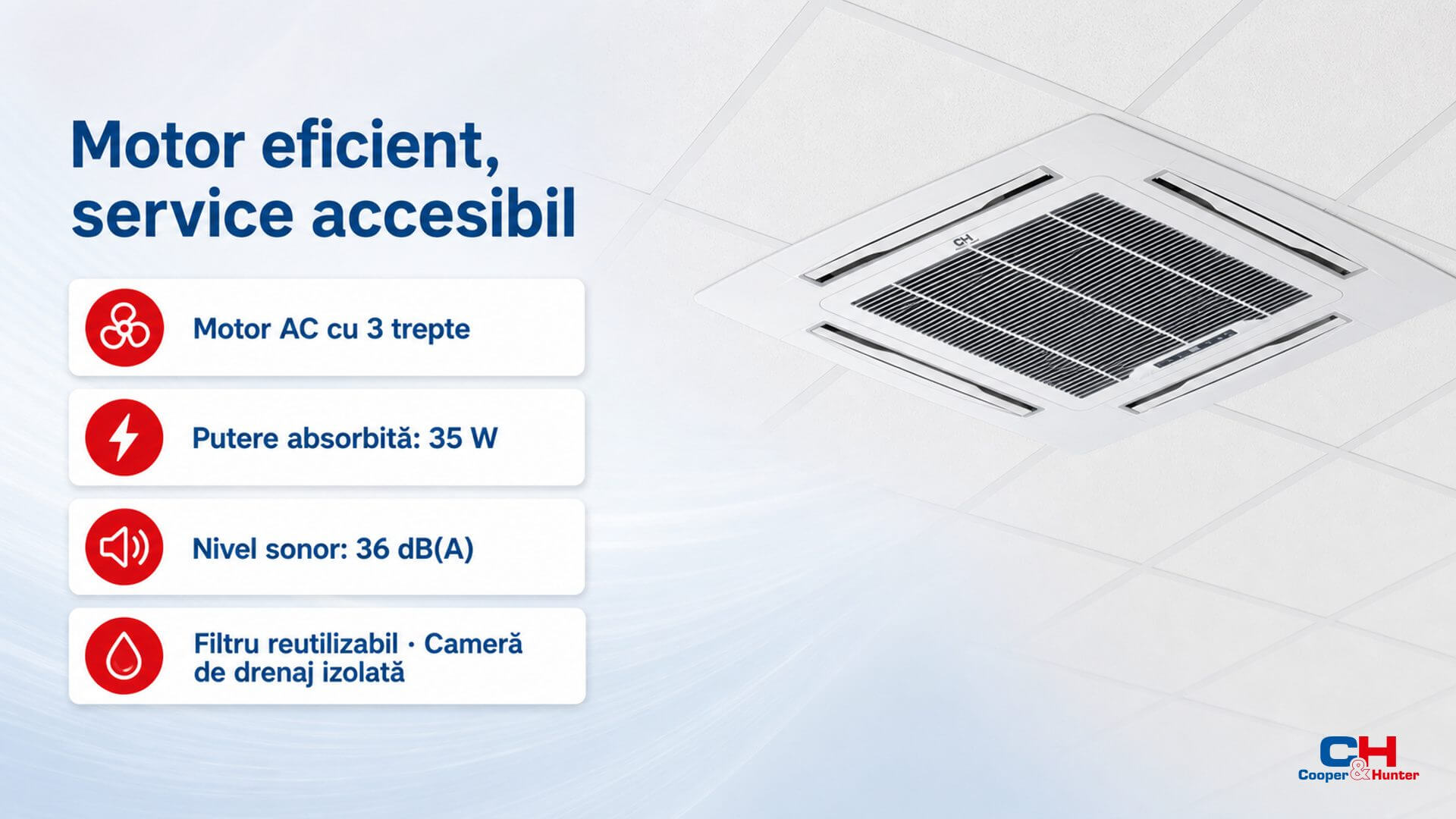

Motor AC în trei trepte și consum de 35 W
Motorul AC cu trei trepte deservește distribuția aerului, cu o putere absorbită de 35 W. Nivelul de zgomot declarat este 36 dB(A), parametru care trebuie corelat cu înălțimea plafonului și cerințele acustice ale încăperii.
Din perspectiva modelului CH-FC030K2, carcasa din tablă galvanizată protejează componentele, iar camera de drenaj izolată termic limitează apariția condensului pe suprafețele metalice. Filtrul reutilizabil din polipropilenă poate fi scos pentru curățările periodice.

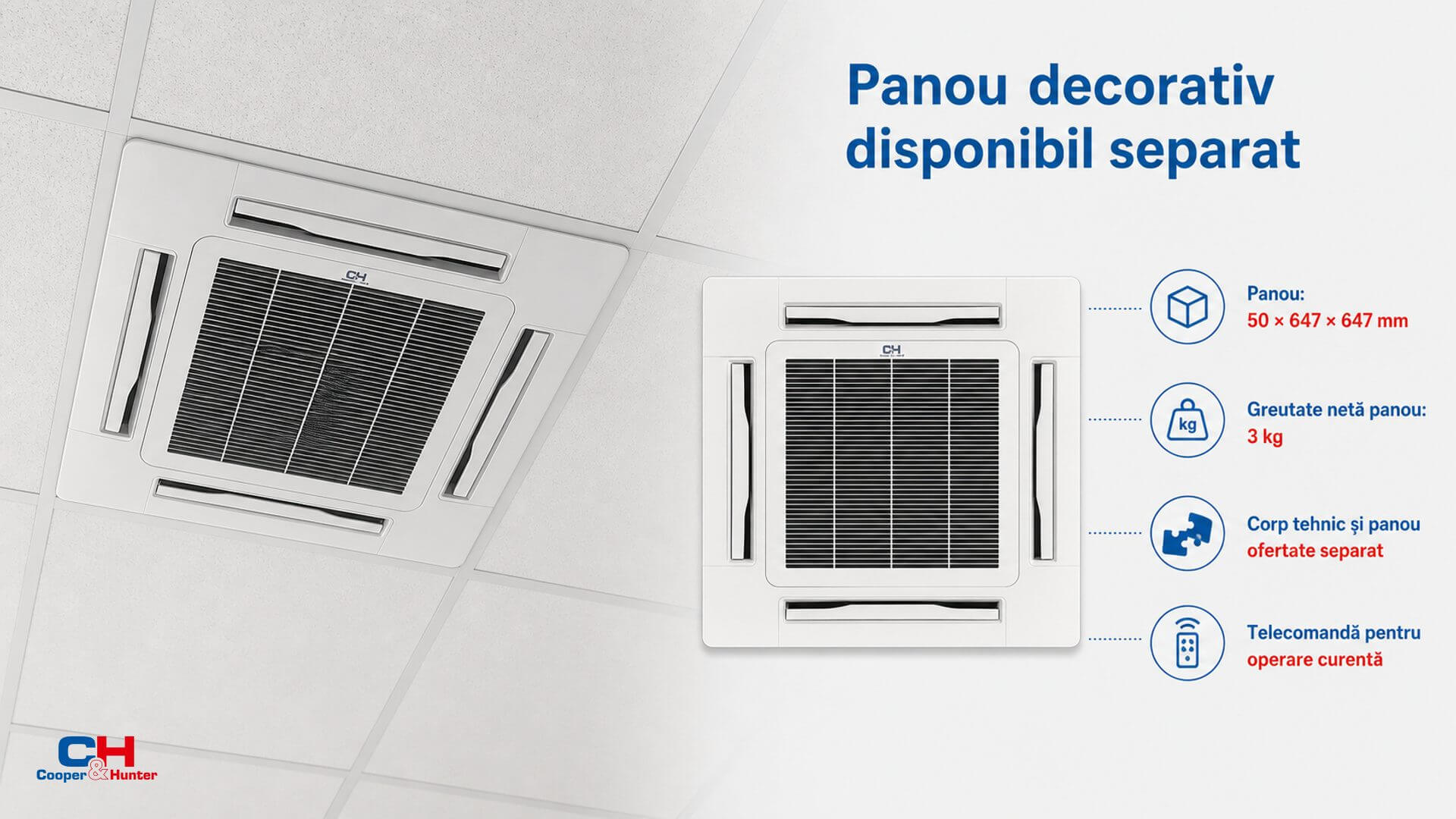

Panou decorativ separat de 647 × 647 mm
Pentru CH-FC030K2, panoul decorativ are 50 × 647 × 647 mm și cântărește 3 kg. Panoul se tratează ca reper comercial distinct, astfel încât oferta trebuie să separe corpul tehnic de finisajul vizibil.
În cazul modelului CH-FC030K2, telecomanda este prevăzută pentru operarea curentă. Unitatea se suspendă independent, iar proiectul trebuie să prevadă drenajul, accesul la filtru și zona de service.
