Cooper&Hunter CH-FFC035K2 – ventiloconvector de pardoseală cu putere intermediară pentru instalații hidronice
Cooper&Hunter CH-FFC035K2 asigură încălzirea și răcirea cu apă printr-un terminal vertical destinat montajului aparent. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Capacitatea și debitul modelului pot fi evaluate pentru livinguri, birouri și spații profesionale cu necesar termic intermediar, după calcularea sarcinii reale. Capacitatea nominală este de 3.27 kW la răcire și 4.58 kW la încălzire, iar debitul de aer declarat este 680 m³/h.

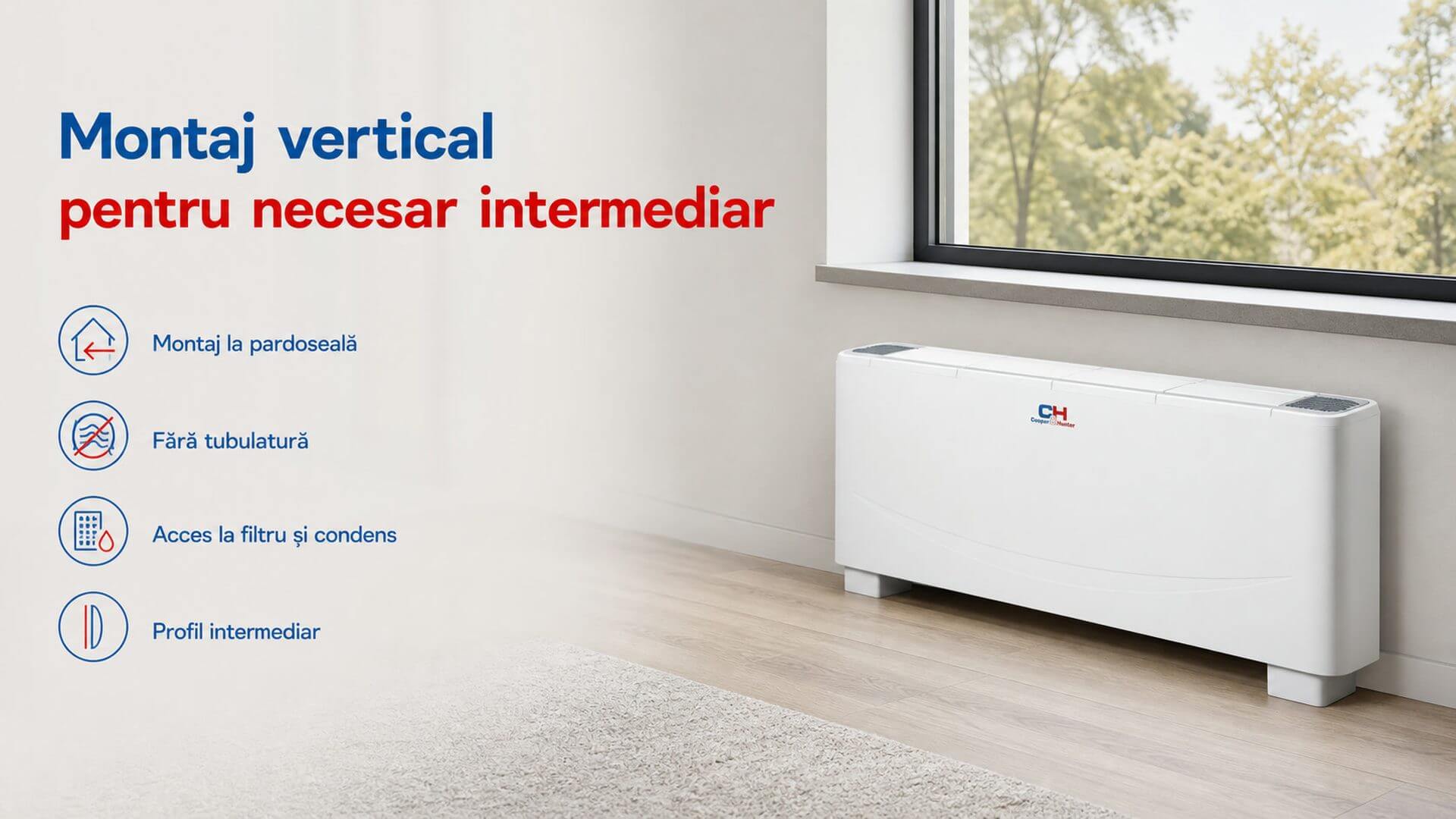

Montaj vertical pentru proiecte cu necesar intermediar
Configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC035K2 are un profil intermediar în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.

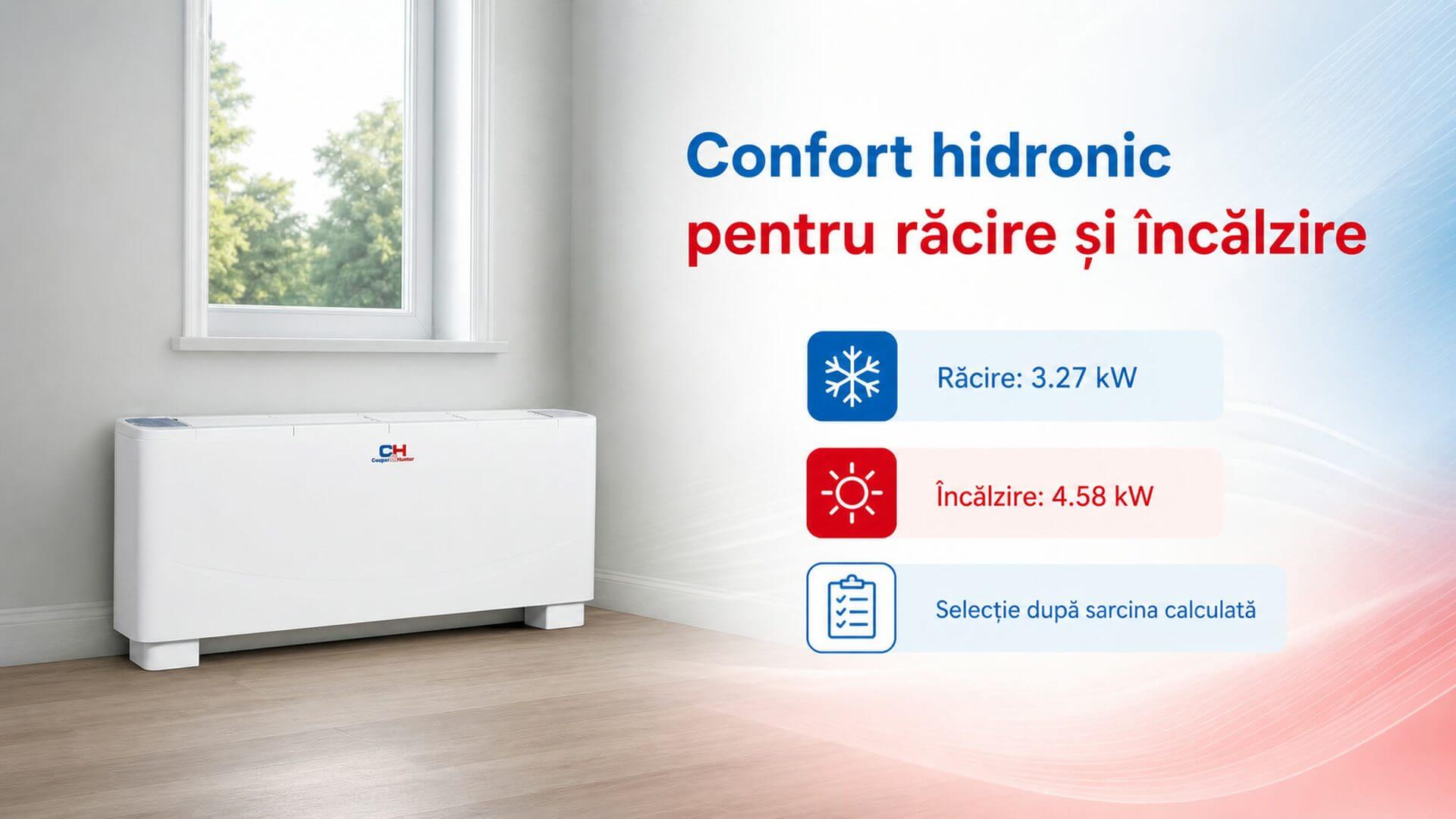

3.27 kW la răcire și 4.58 kW la încălzire
Capacitatea nominală este de 3.27 kW la răcire și 4.58 kW la încălzire.
Capacitățile sunt specifice codului CH-FFC035K2 și trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.

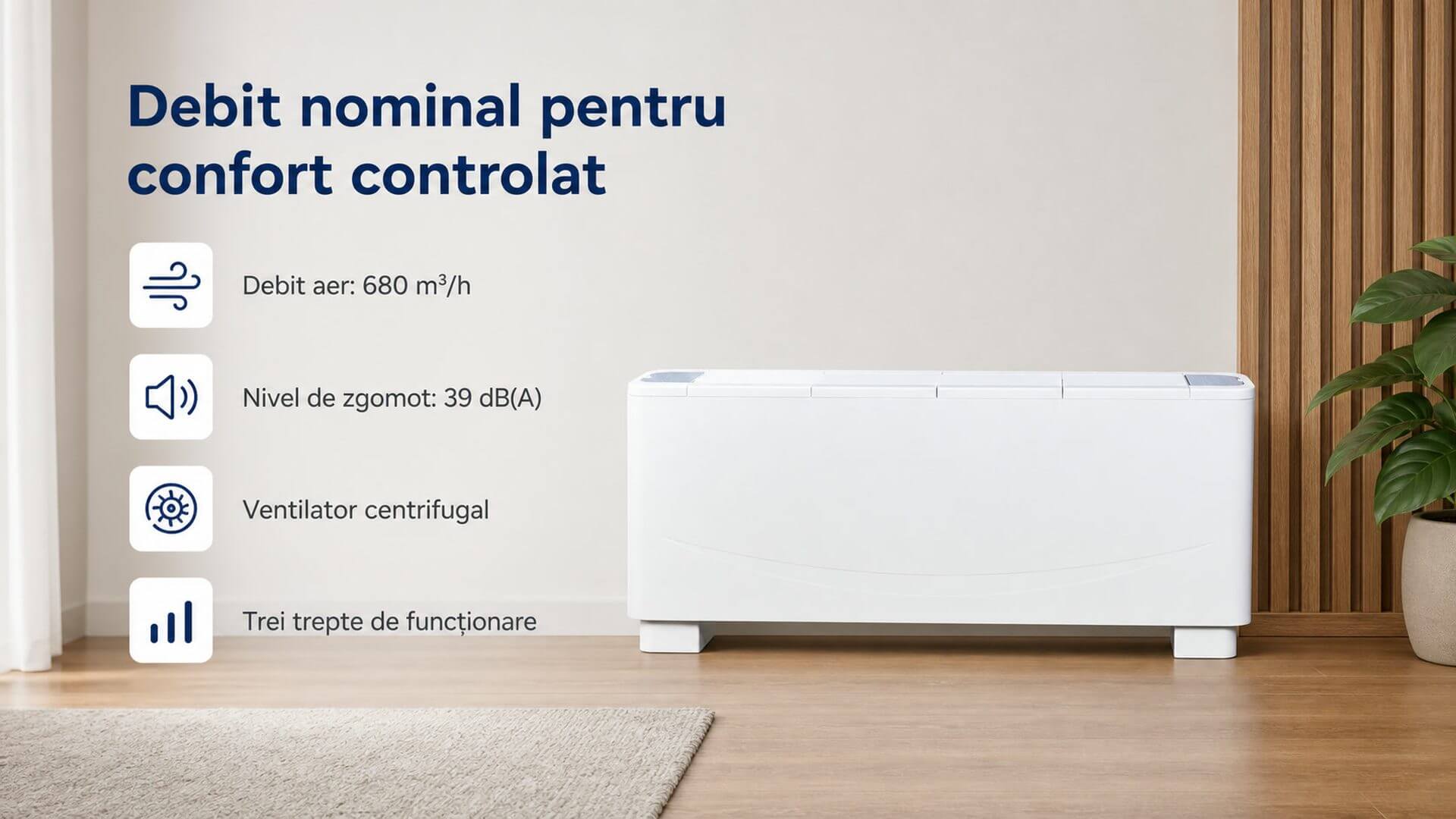

Debit nominal de 680 m³/h prin ventilator centrifugal
Debitul nominal disponibil este de 680 m³/h. Ventilatorul centrifugal cu trei trepte și palete din aluminiu este echilibrat static și dinamic, iar motorul cu cuplare directă include protecție termică.
Funcționarea pe trei trepte permite alegerea unui compromis între debit și confort acustic. Pentru CH-FFC035K2 este declarat un nivel de zgomot de 39 dB(A), reper care trebuie corelat cu cerințele acustice ale încăperii. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.

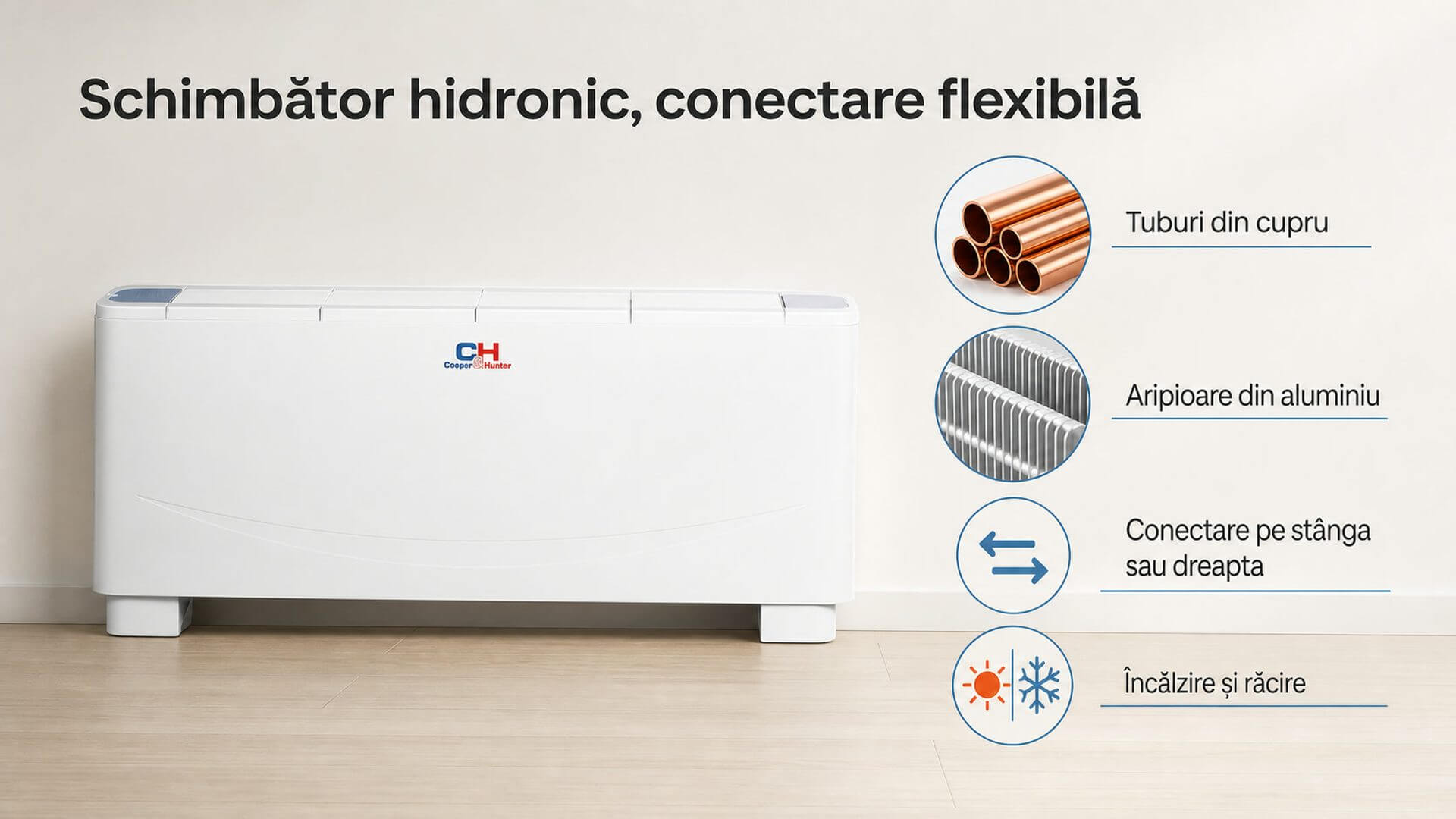

Schimbător hidronic cu conectare laterală flexibilă
Schimbătorul este realizat din tuburi de cupru cu aripioare din aluminiu și poate fi conectat pe stânga sau pe dreapta.
Prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.

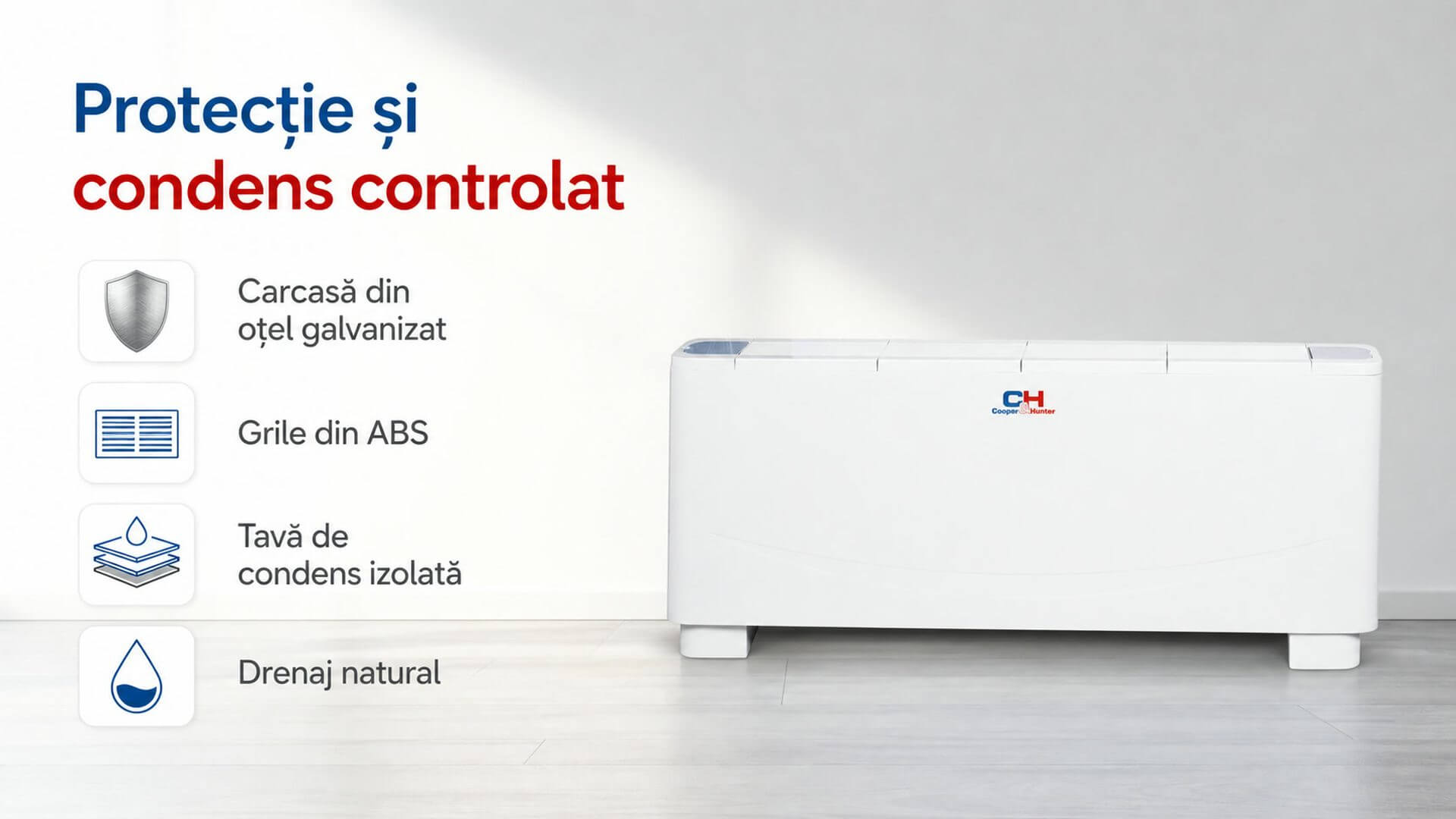

Carcasă metalică și drenaj natural al condensului
Carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
Tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.

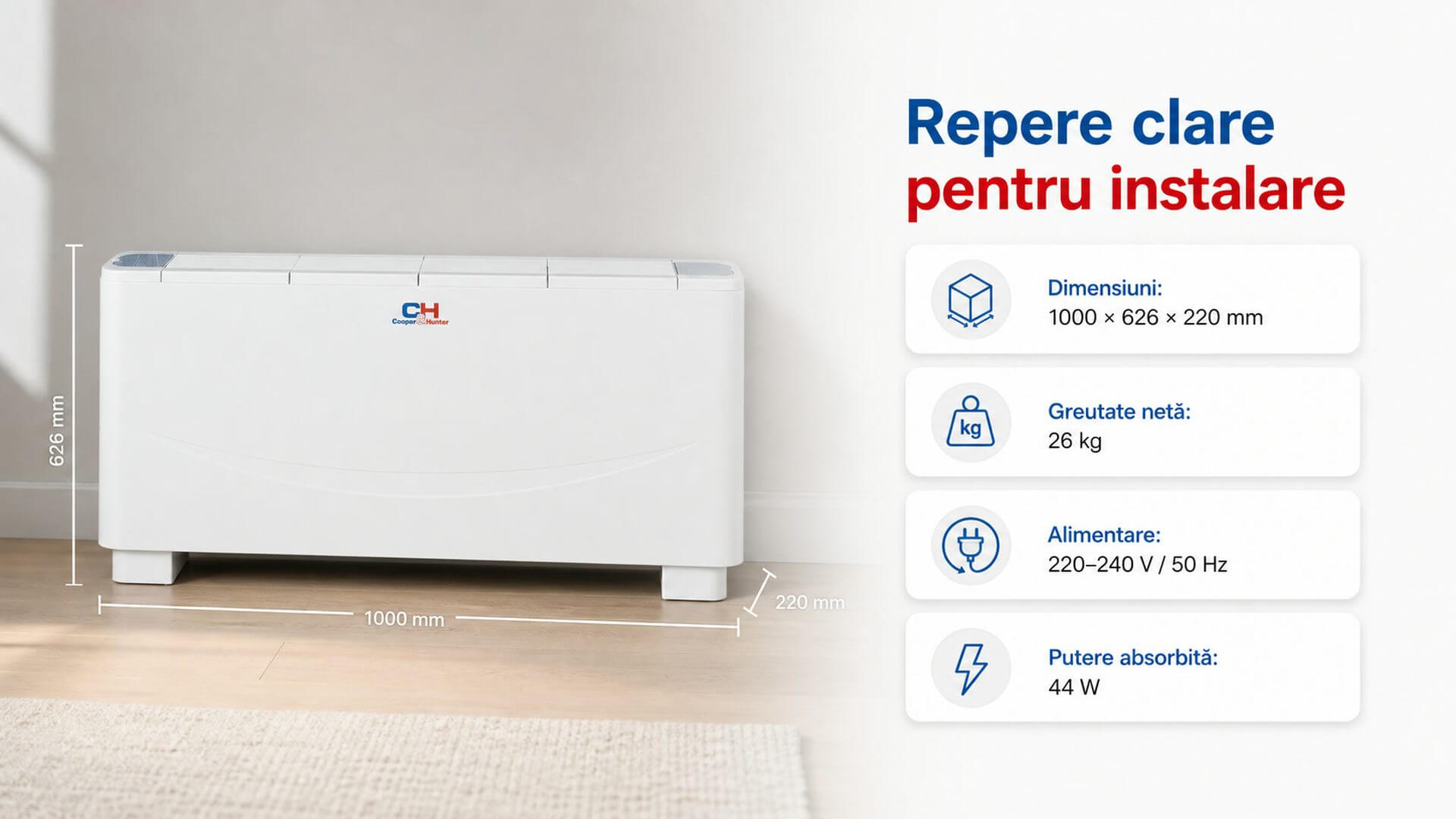

Alimentare monofazată și repere de instalare
Alimentarea monofazată este 220–240 V / 50 Hz. Puterea absorbită a modelului CH-FFC035K2 este 44 W și deservește ventilatorul și componentele electrice ale unității.
Greutatea netă este 26 kg. Dimensiunile de gabarit ale modelului CH-FFC035K2 sunt 1000 × 626 × 220 mm. Amplasamentul trebuie coordonat cu accesul pentru service, traseele hidraulice și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, în concordanță cu sarcina termică, traseele hidraulice și condițiile reale de montaj.
