Cooper&Hunter CH-FFC040K2 - unitate de pardoseală pentru sarcini termice importante
Cooper&Hunter CH-FFC040K2 este construit pentru aplicații în care puterea trebuie livrată printr-un terminal robust, montat la nivelul încăperii. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Este o opțiune tehnică pentru încăperi ample și aplicații profesionale, atunci când montajul la pardoseală este preferat. Capacitatea nominală este de 3.97 kW la răcire și 5.64 kW la încălzire, iar debitul de aer declarat este 765 m³/h.
Terminal aparent pentru instalații centralizate
În proiectarea cu CH-FFC040K2, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Modelul CH-FFC040K2 are un profil robust în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.
Capacitate hidronică pentru sarcini termice importante
Capacitatea nominală este de 3.97 kW la răcire și 5.64 kW la încălzire.
Capacitățile sunt specifice codului CH-FFC040K2 și trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.
Motor cu cuplare directă pentru funcționare predictibilă
Debitul nominal disponibil este de 765 m³/h. Ventilatorul centrifugal cu trei trepte și palete din aluminiu este echilibrat static și dinamic, iar motorul cu cuplare directă include protecție termică.
În aplicațiile deservite de CH-FFC040K2, funcționarea pe trei trepte face posibilă alegerea unui compromis între debit și confort acustic. CH-FFC040K2 are un nivel de zgomot declarat de 41 dB(A), valoare relevantă pentru evaluarea confortului acustic în zona ocupată. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.

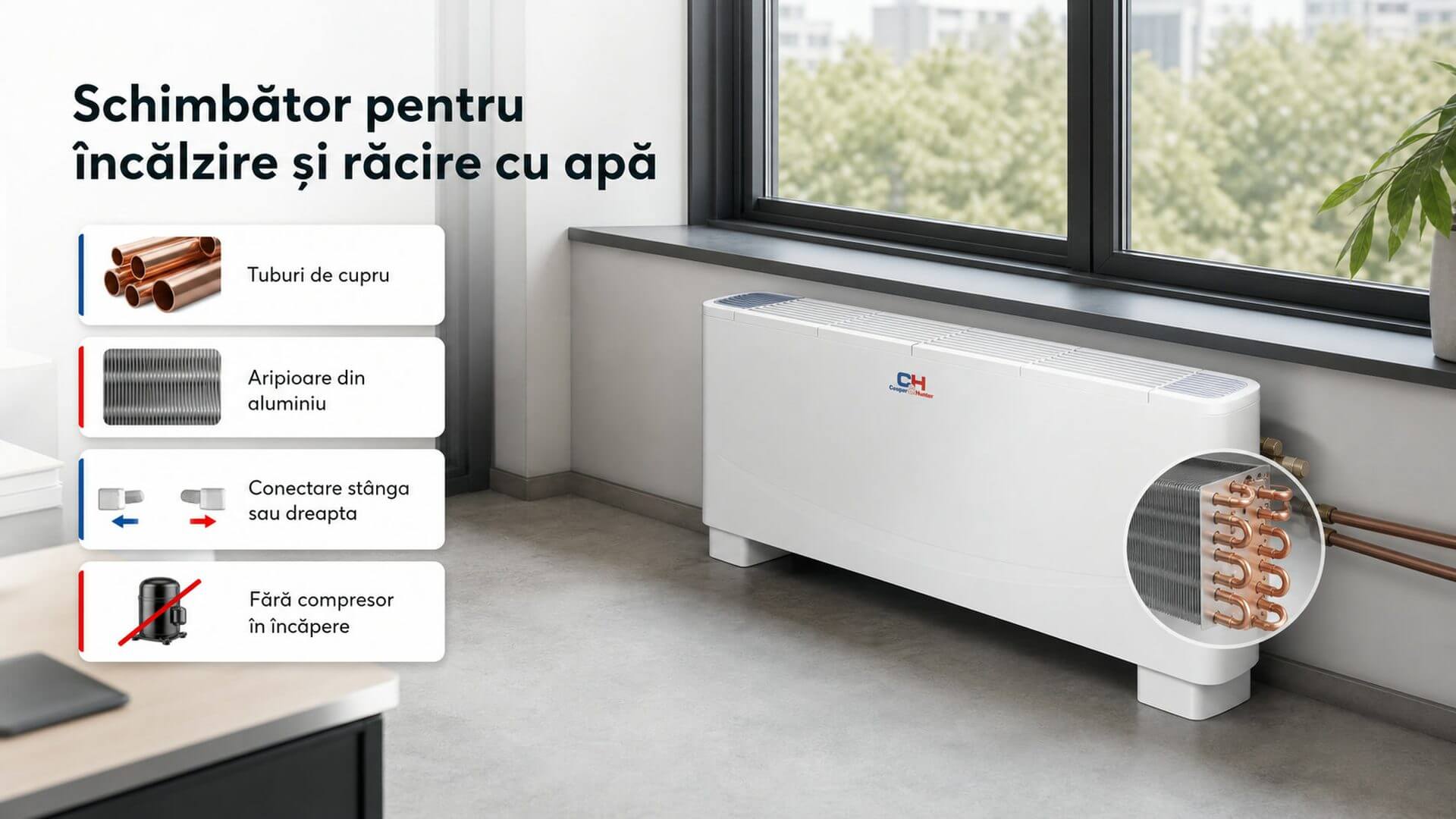

Schimbător dedicat încălzirii și răcirii cu apă
Din perspectiva modelului CH-FFC040K2, schimbătorul este realizat din tuburi de cupru cu aripioare din aluminiu și poate fi conectat pe stânga sau pe dreapta.
Pentru CH-FFC040K2, prin această construcție, unitatea poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.
Finisaj tehnic potrivit spațiilor profesionale
În cazul modelului CH-FFC040K2, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
La unitatea CH-FFC040K2, tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.
Instalare coordonată cu traseele de apă și drenaj
În proiectarea cu CH-FFC040K2, alimentarea monofazată este 220-240 V / 50 Hz. Puterea absorbită a modelului CH-FFC040K2 este 36 W, distinctă de energia termică transferată prin circuitul hidronic.
Raportat la CH-FFC040K2, greutatea netă este 32.5 kg. Dimensiunile de gabarit ale modelului CH-FFC040K2 sunt 1200 × 626 × 220 mm. Amplasamentul trebuie coordonat cu accesul pentru service, traseele hidraulice și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, în concordanță cu sarcina termică, traseele hidraulice și condițiile reale de montaj.
