Cooper&Hunter CH-FFC060K2 - terminal hidronic cu debit de peste 1000 m³/h
Cooper&Hunter CH-FFC060K2 asigură transferul termic necesar unor volume mari de aer, păstrând accesul frontal la echipament. Este un ventiloconvector de pardoseală destinat instalațiilor hidronice, în care apa rece sau caldă este furnizată de o pompă de căldură ori de un chiller.
Performanțele declarate îl recomandă pentru spații generoase și aplicații comerciale atent dimensionate, în limitele proiectului hidronic. Capacitatea nominală este de 5.64 kW la răcire și 8.23 kW la încălzire, iar debitul de aer declarat este 1020 m³/h.

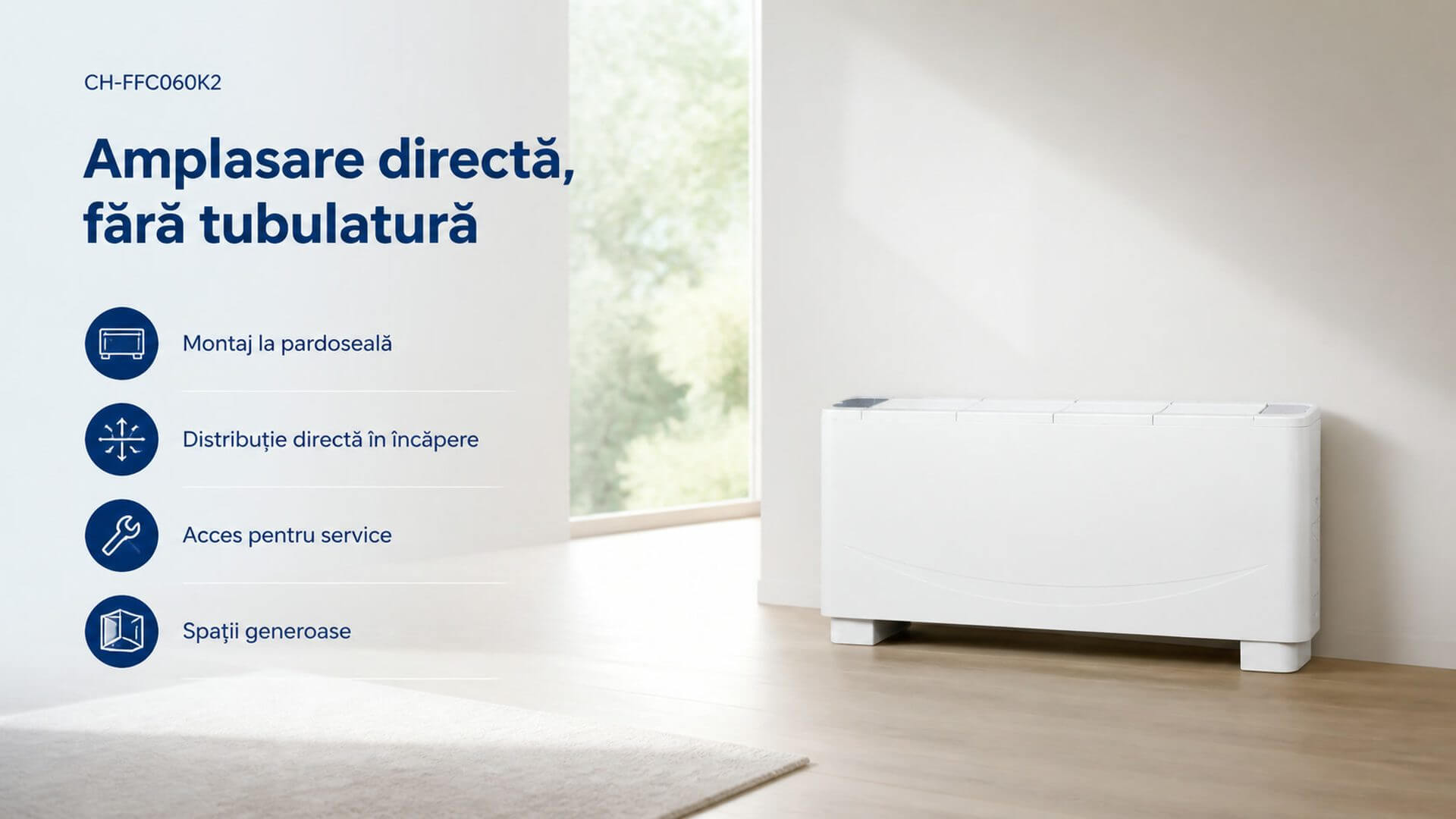

Amplasare directă, fără tubulatură de distribuție
În exploatare, configurația verticală aduce schimbătorul de căldură aproape de zona ocupată și permite instalarea acolo unde o unitate ascunsă în tavan nu este oportună. Aerul este preluat și recirculat direct în încăpere, fără o rețea de tubulatură pentru distribuție.
Unitatea are un profil de debit mare în cadrul familiei sale. Poziția finală trebuie să lase liberă circulația aerului și să permită accesul la filtru, tavă de condens și conexiunile hidraulice.

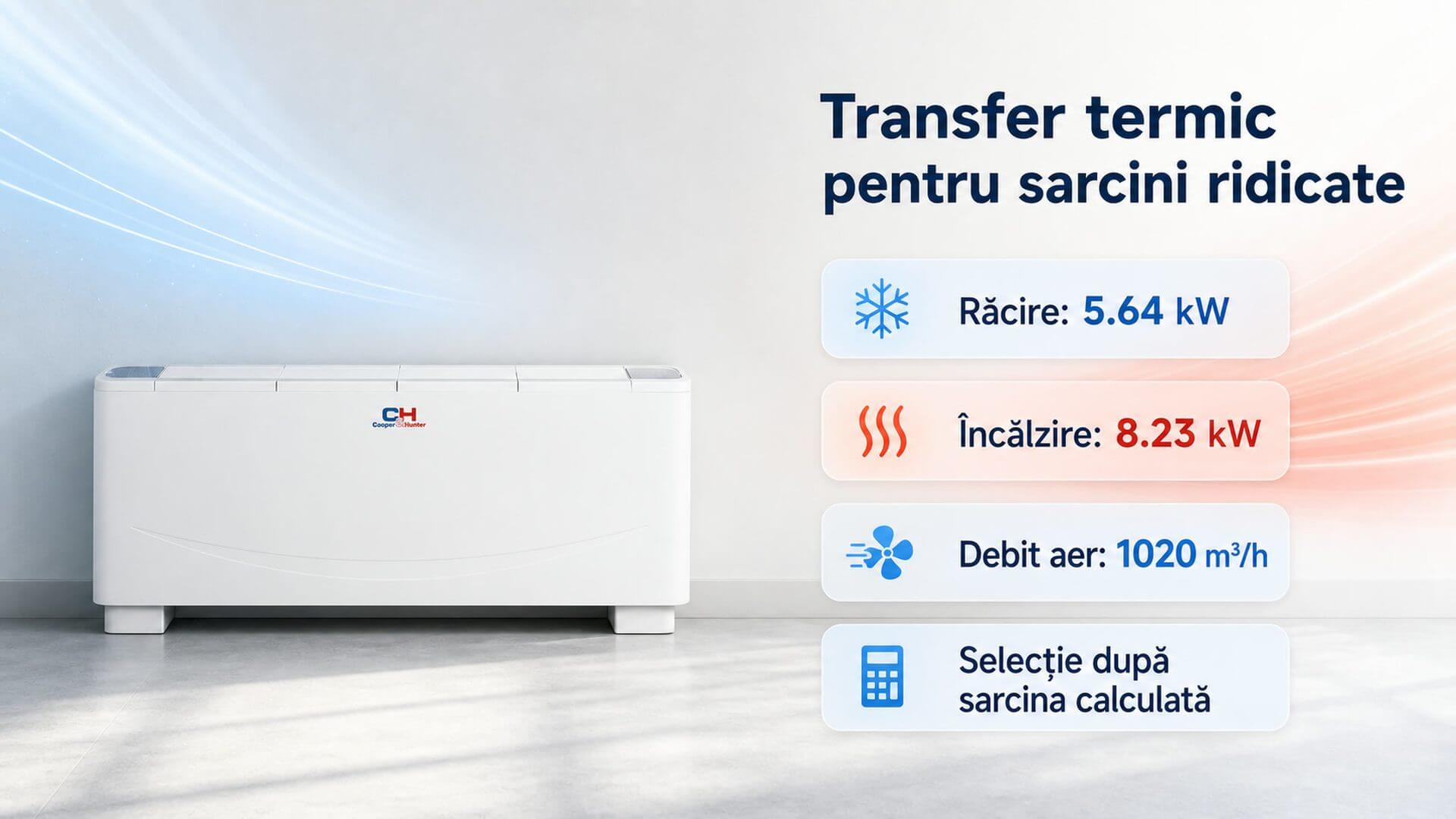

Debit mare pentru transfer susținut de energie
Capacitatea nominală este de 5.64 kW la răcire și 8.23 kW la încălzire.
Capacitățile trebuie corelate cu temperaturile de tur și retur ale instalației. Alegerea finală se bazează pe sarcina calculată a încăperii, evitând asocierea automată cu o suprafață exprimată în metri pătrați.

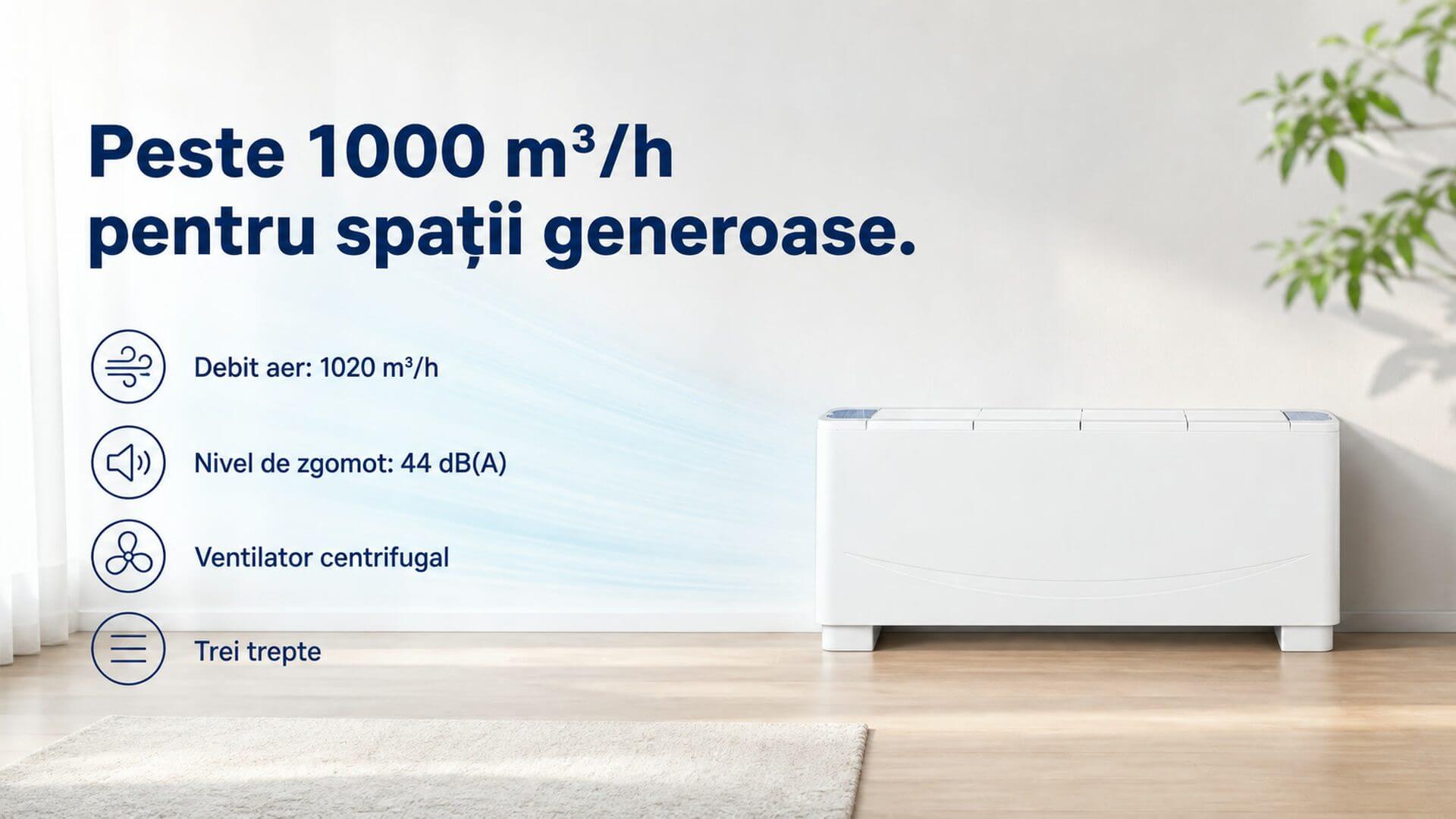

Peste 1000 m³/h pentru zone cu volum generos
Debitul nominal disponibil este de 1020 m³/h. Ventilatorul centrifugal cu trei trepte și palete din aluminiu este echilibrat static și dinamic, iar motorul cu cuplare directă include protecție termică.
Nivelul de zgomot declarat pentru model este 44 dB(A). Valoarea trebuie analizată împreună cu treapta ventilatorului și cu cerințele acustice ale spațiului, nu izolată de condițiile reale de exploatare. Reglarea treptelor ajută la utilizarea unui debit intens la pornire și a unui regim mai temperat în perioadele de menținere.

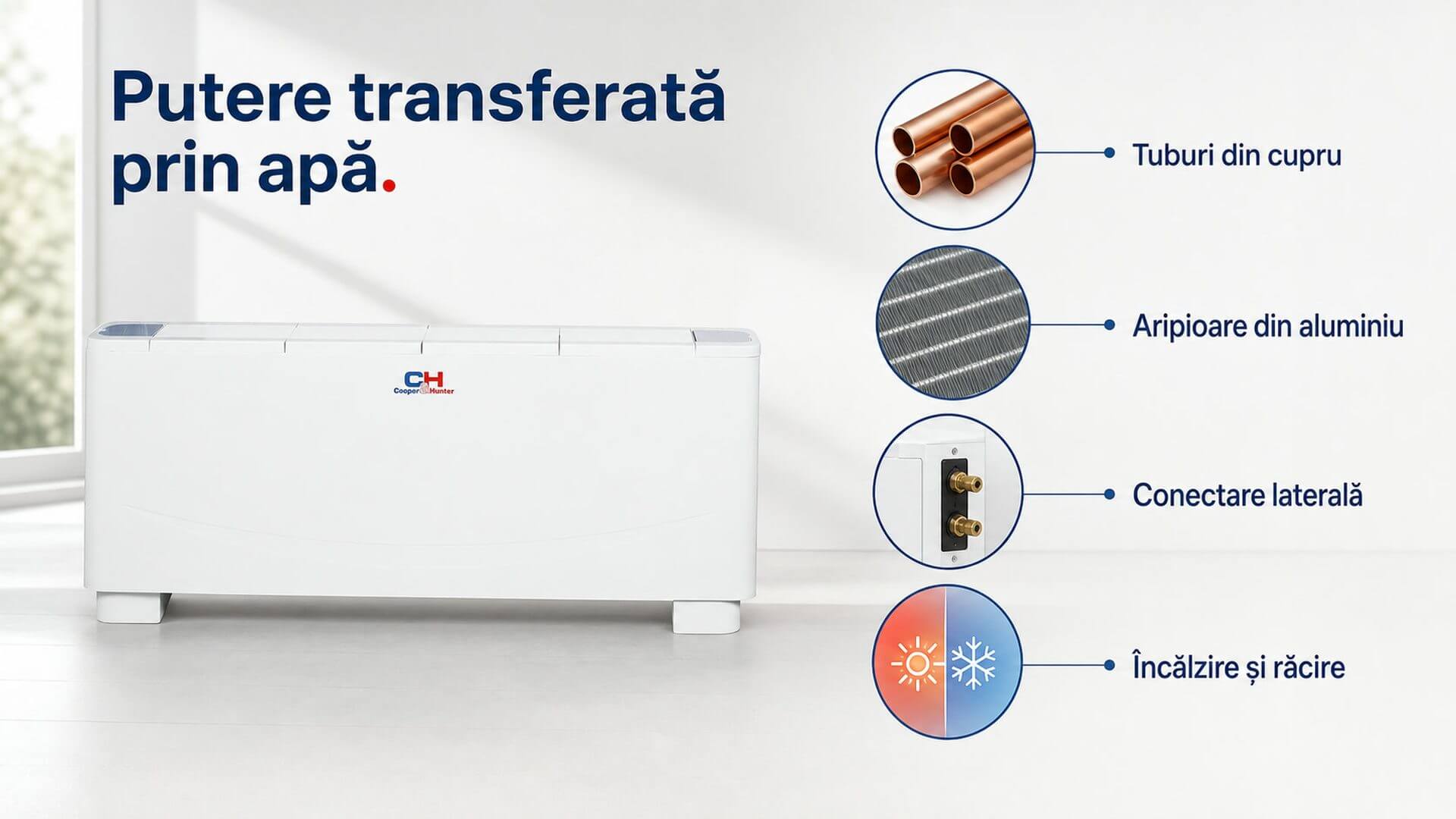

Putere transferată prin apă, distribuită prin ventilare
Schimbătorul este realizat din tuburi de cupru cu aripioare din aluminiu și poate fi conectat pe stânga sau pe dreapta. Racordurile de tur și retur sunt de 3/4 inch (Ø19 mm), reper util pentru dimensionarea și execuția conexiunilor hidraulice.
Prin această construcție, CH-FFC060K2 poate participa atât la încălzire, cât și la răcire, fără un compresor amplasat în camera deservită. Echilibrarea rețelei și comanda vanei trebuie tratate ca parte a proiectului hidronic complet.

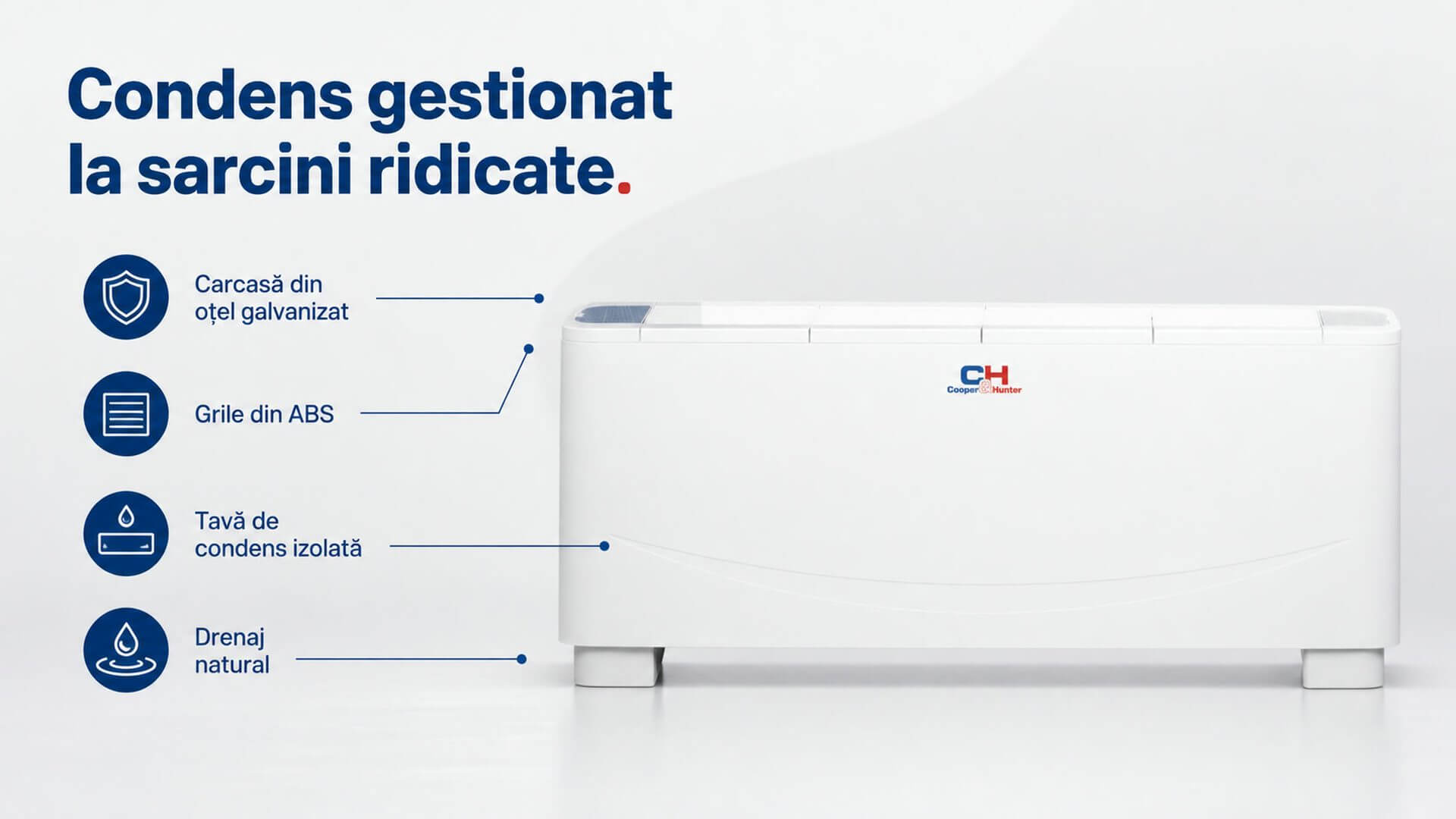

Gestionarea condensului la debite termice ridicate
În proiect, carcasa din tablă de oțel galvanizat vopsit protejează ansamblul intern, iar grilele din ABS rezistent la temperatură sunt adaptate funcționării în încălzire și răcire. Izolația integrată contribuie la limitarea transmiterii zgomotului către carcasă.
Tava de condens are drenaj natural și izolație anticondens. Traseul de evacuare trebuie realizat cu pantă, protejat împotriva blocajelor și păstrat accesibil pentru verificare, în special în exploatarea sezonieră pe răcire.

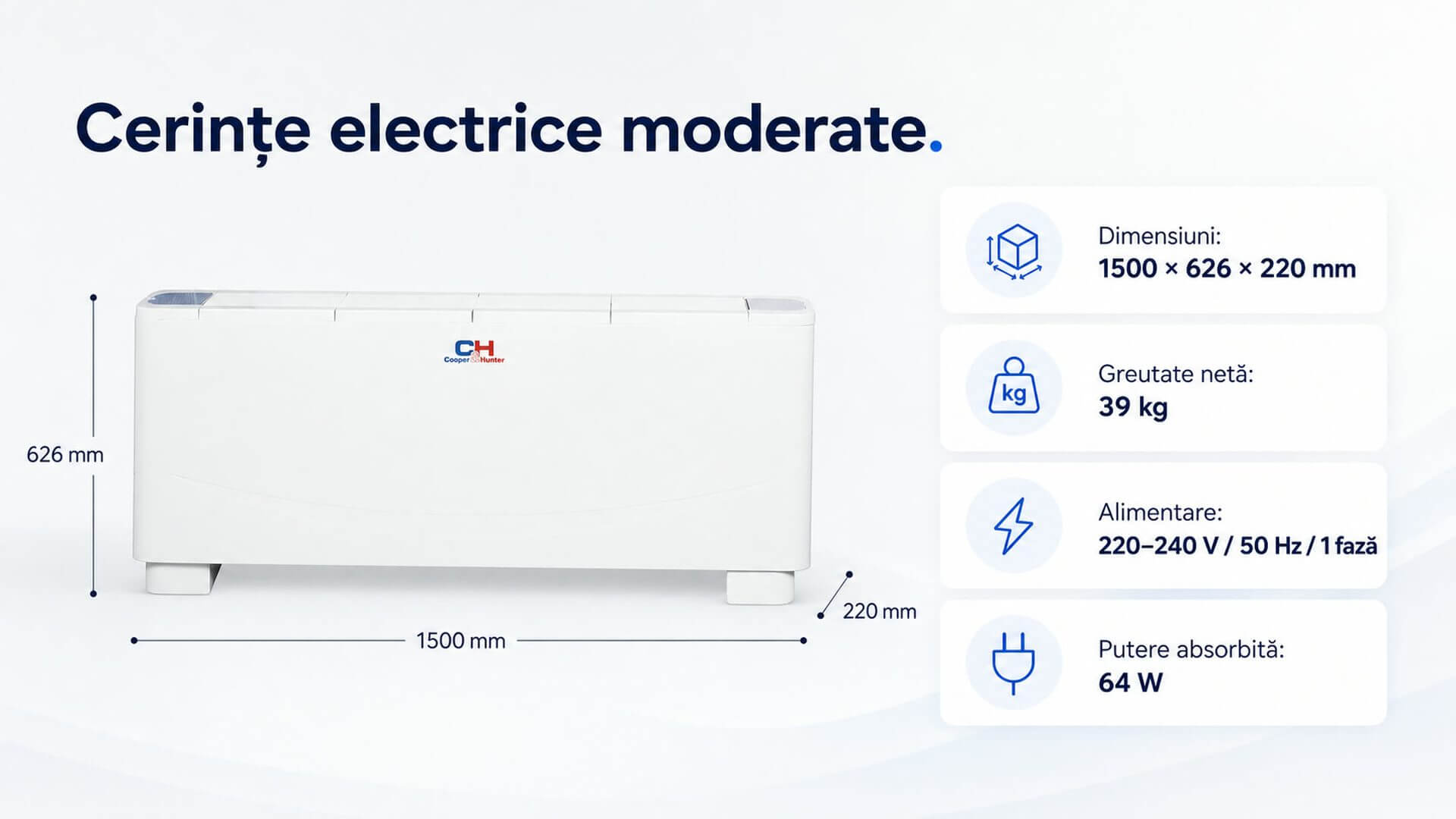

Cerințe electrice moderate pentru circulația aerului
Unitatea este alimentată la 220-240 V / 50 Hz / 1 fază și are o putere absorbită de 64 W. Acest consum deservește motorul ventilatorului, nu producerea directă a energiei de încălzire sau răcire.
Dimensiunile consemnate sunt 1500 × 626 × 220 mm, iar greutatea netă este 39 kg. Aceste repere trebuie verificate împreună cu poziția conductelor, accesul pentru service și spațiul liber necesar admisiei și refulării. Produsul trebuie selectat și instalat de personal calificat, în concordanță cu sarcina termică, traseele hidraulice și condițiile reale de montaj.
