CHV-5S280SNMX2: unitate externă VRF Slim pentru proiecte HVAC
CHV-5S280SNMX2 combină arhitectura VRF cu un corp side-discharge, util pentru terase tehnice, nișe și amplasamente unde o unitate top-discharge ar ocupa prea mult spațiu. Alegerea se poate corela direct cu sarcina și numărul de zone.
Selecția modelului CHV-5S280SNMX2 pornește de la sarcina termică a clădirii și limita de 16 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

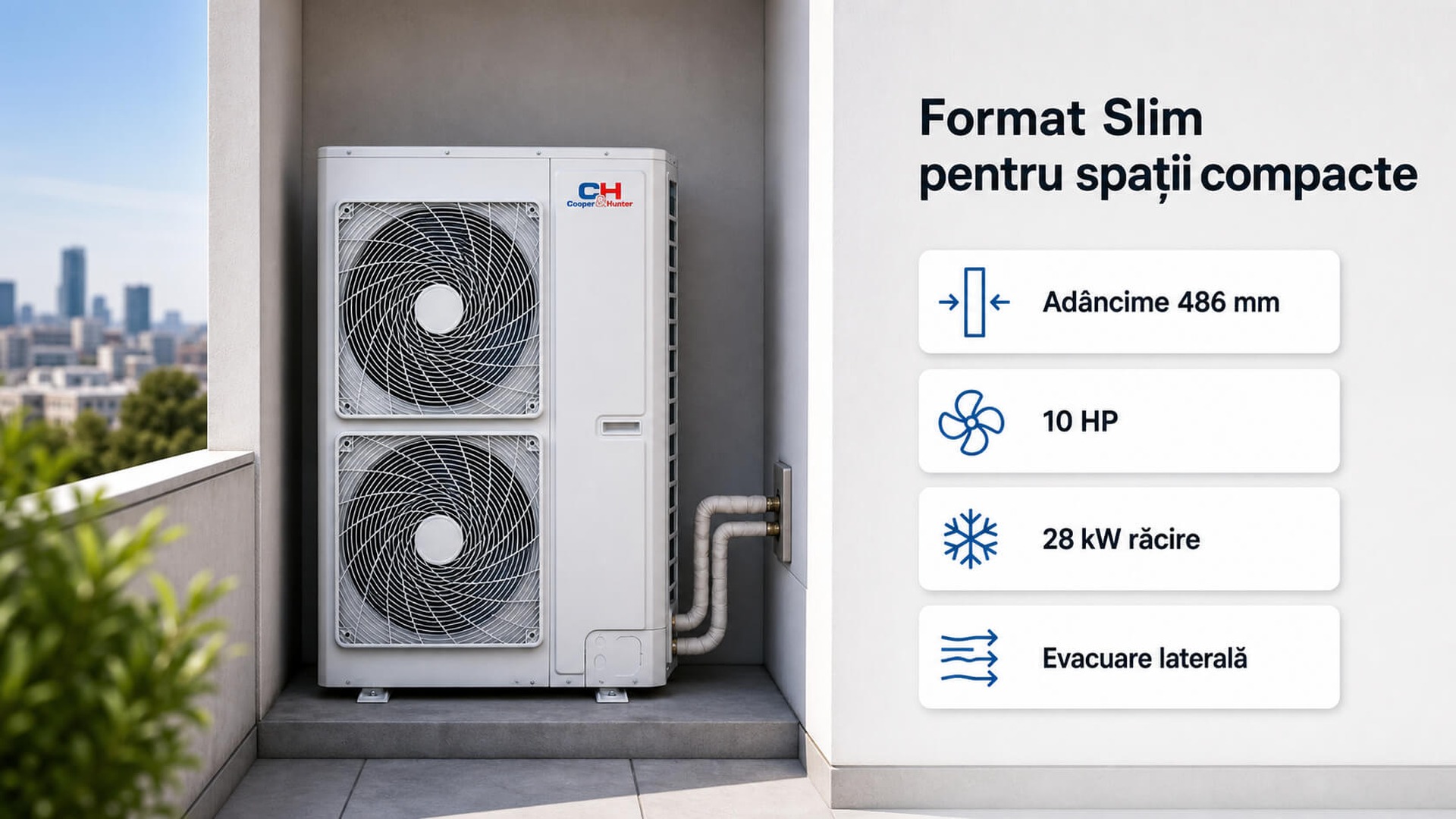

Format Slim pentru terase și spații tehnice compacte
Corpul side-discharge de 486 mm adâncime refulează aerul lateral, potrivit pentru terase înguste și nișe unde o unitate top-discharge nu ar avea spațiu de refulare deasupra.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.

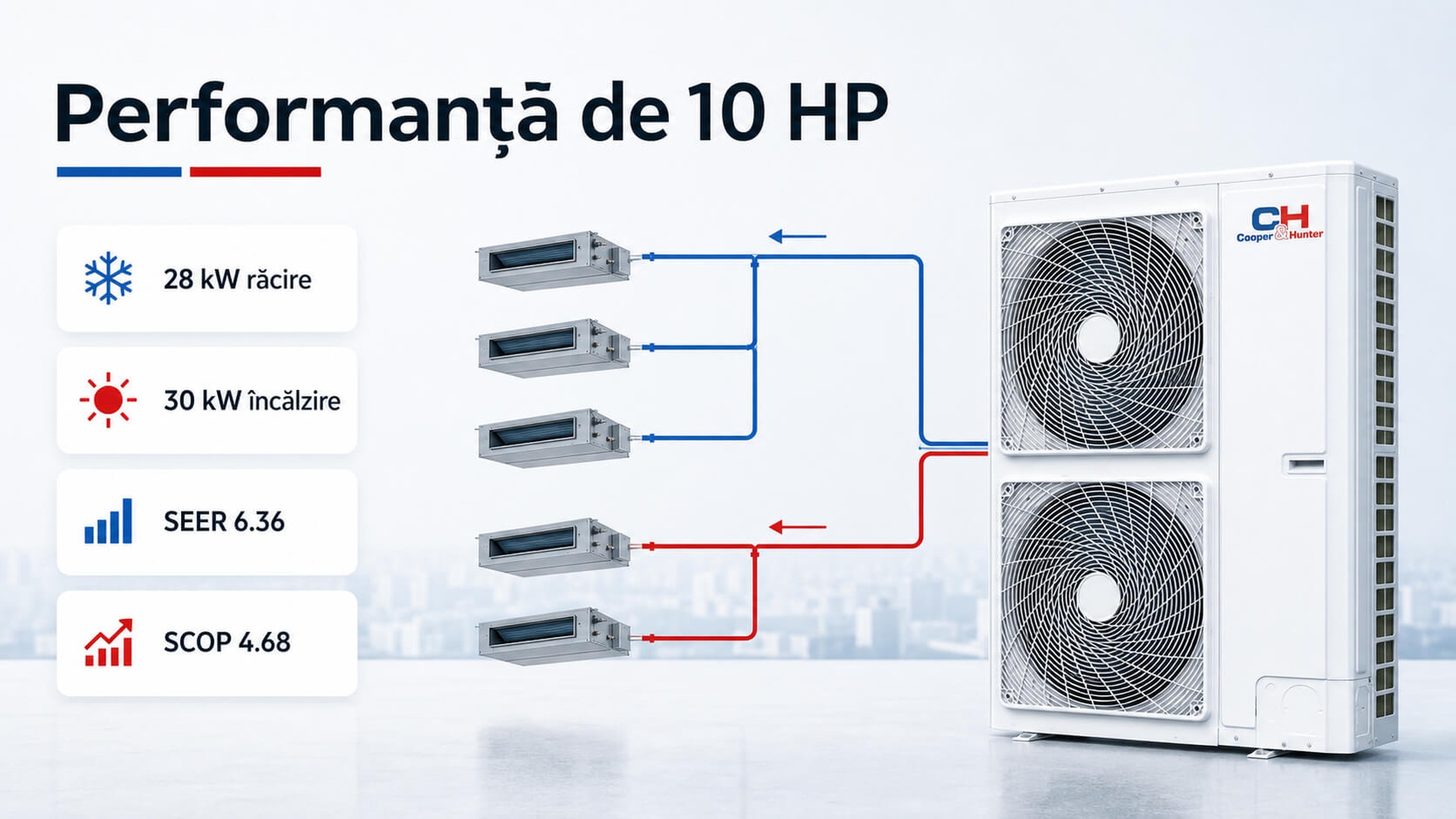

Performanță de 10 HP pentru sarcina proiectată
Modelul oferă 28 kW la răcire și 30 kW la încălzire, în clasa de 10 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.36 și SCOP 4.68; cu unități tip casetă, SEER 6.28 și SCOP 4.53.

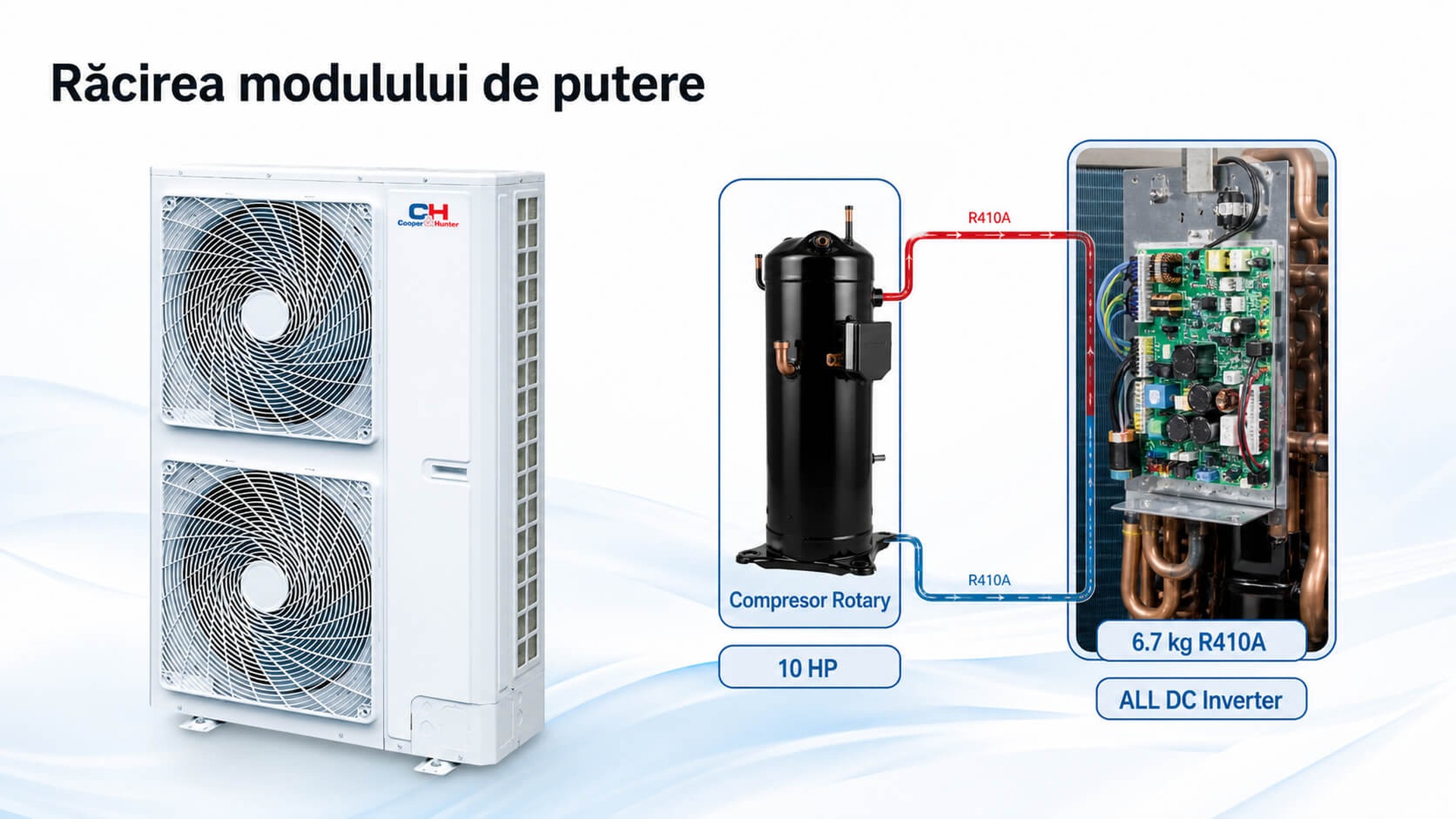

Răcirea modulului de putere cu agent frigorific
Compresorul Rotary de 10 HP este comandat ALL DC Inverter, cu control al cuplului la frecvențe joase pentru funcționare stabilă la sarcină parțială.
Modulul de putere este răcit cu cele 6.7 kg de R410A din circuit, ceea ce protejează electronica de căldură.

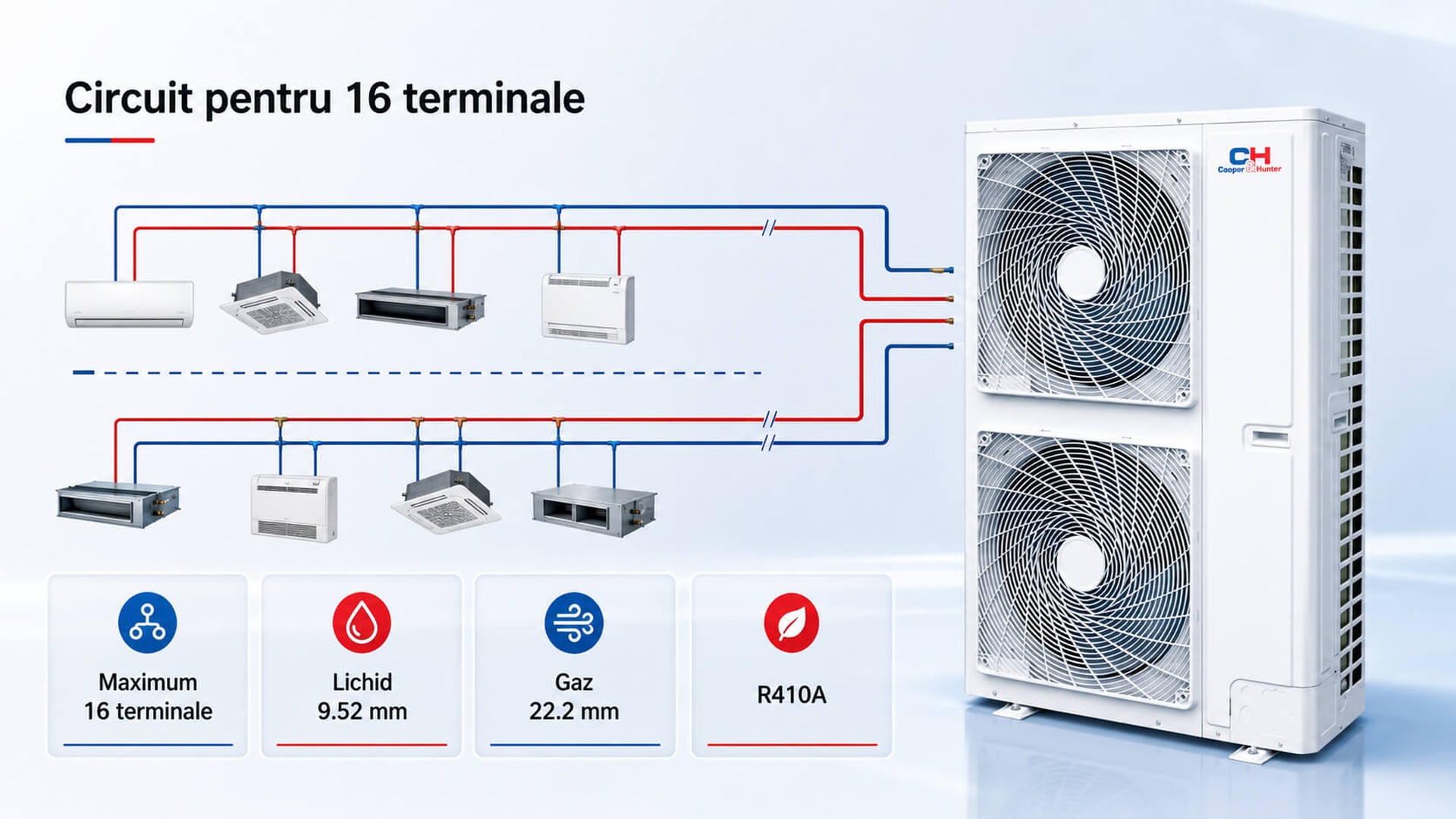

Circuit frigorific dimensionat pentru 16 terminale
La modelul CHV-5S280SNMX2 pot fi conectate maximum 16 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 22.2 mm; circuitul utilizează R410A.

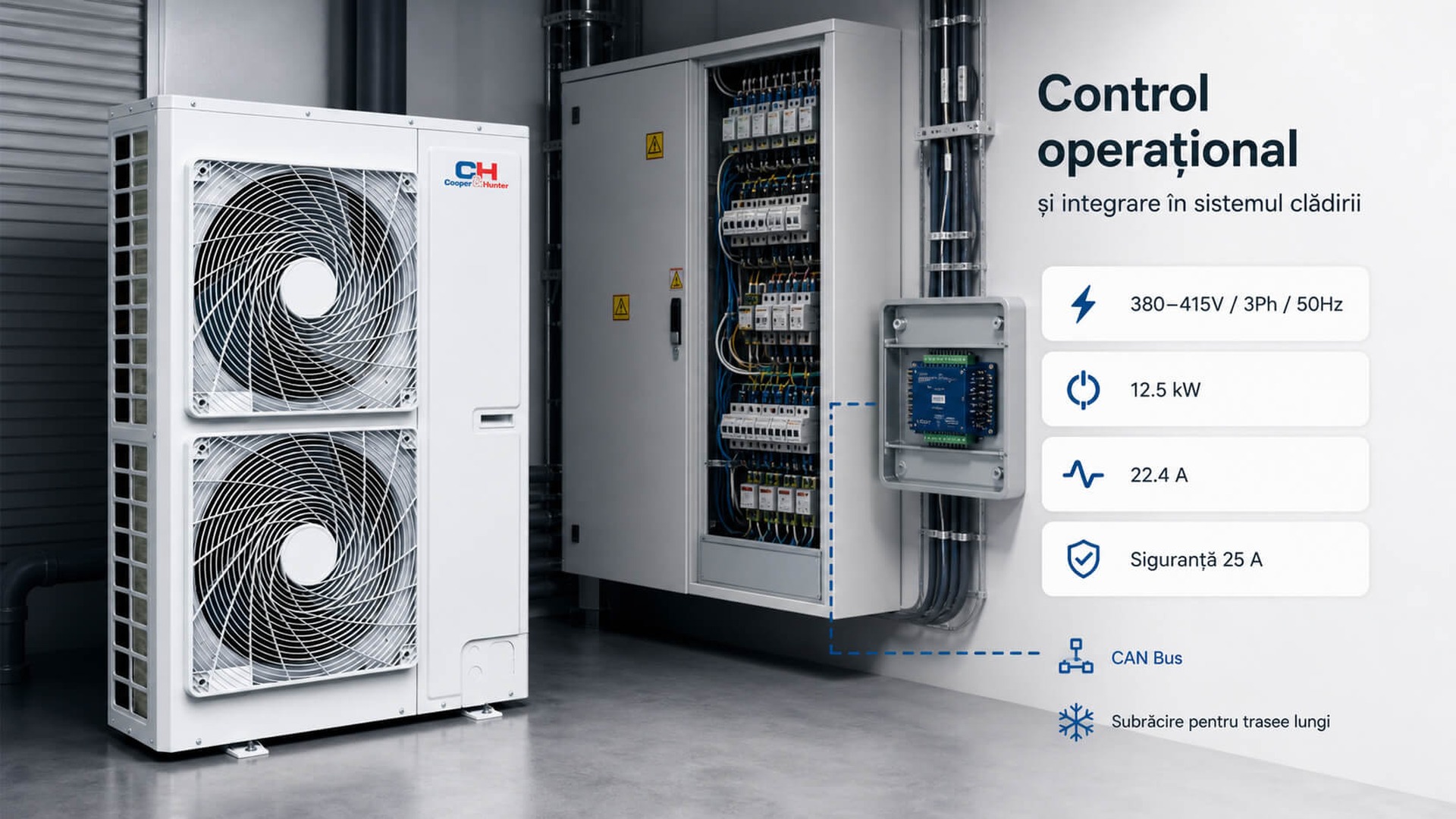

Control operațional și integrare în sistemul clădirii
Presiunea sonoră declarată este de 62 dB(A). Puterea sonoră cu unități duct este 80 dB(A). Funcția se coordonează cu automatizarea și controlerele compatibile alese pentru arhitectura instalației.
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 12.5 kW, curentul maxim 22.4 A, iar siguranța recomandată 25 A. Subrăcirea pentru trasee lungi și comunicația CAN Bus permit amplasarea unităților interioare la distanțe mari față de exterior.

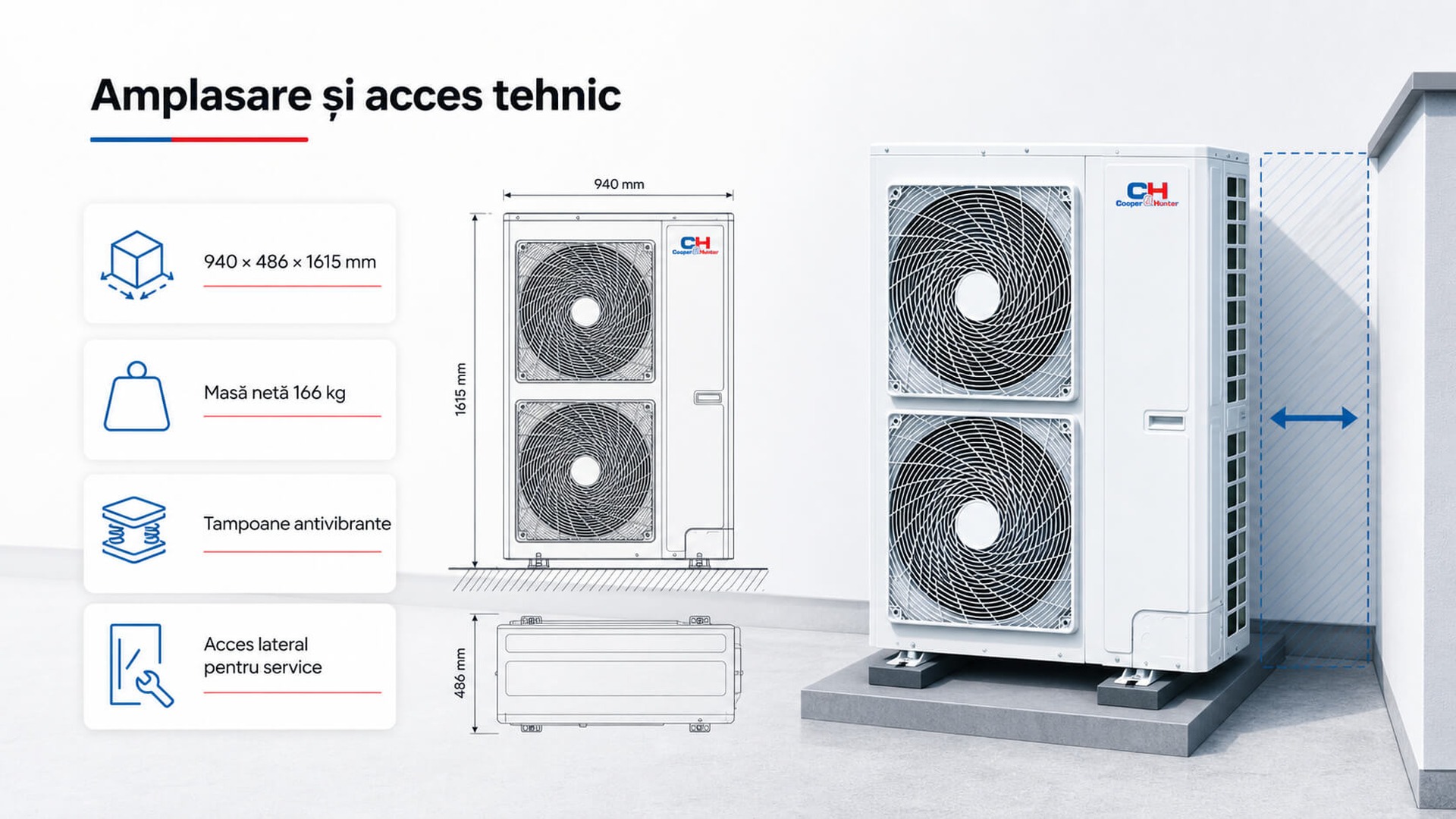

Masă netă de 166 kg și coordonarea accesului tehnic
Unitatea măsoară 940×486×1615 mm și are o greutate netă de 166 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cele 166 kg și adâncimea de 486 mm cer reazeme dimensionate, cale de transport prin uși înguste și spațiu de acces lateral pentru service.
Coordonare tehnică de la selecție la punerea în funcțiune
La cei 10 HP ai modelului CHV-5S280SNMX2, proiectantul și instalatorul pot corela sarcina de 28 kW cu spațiul disponibil pe terasă și cu traseele frigorifice ale proiectului. Echipa Cooper&Hunter asistă la corelarea echipamentului cu terminalele proiectului.
