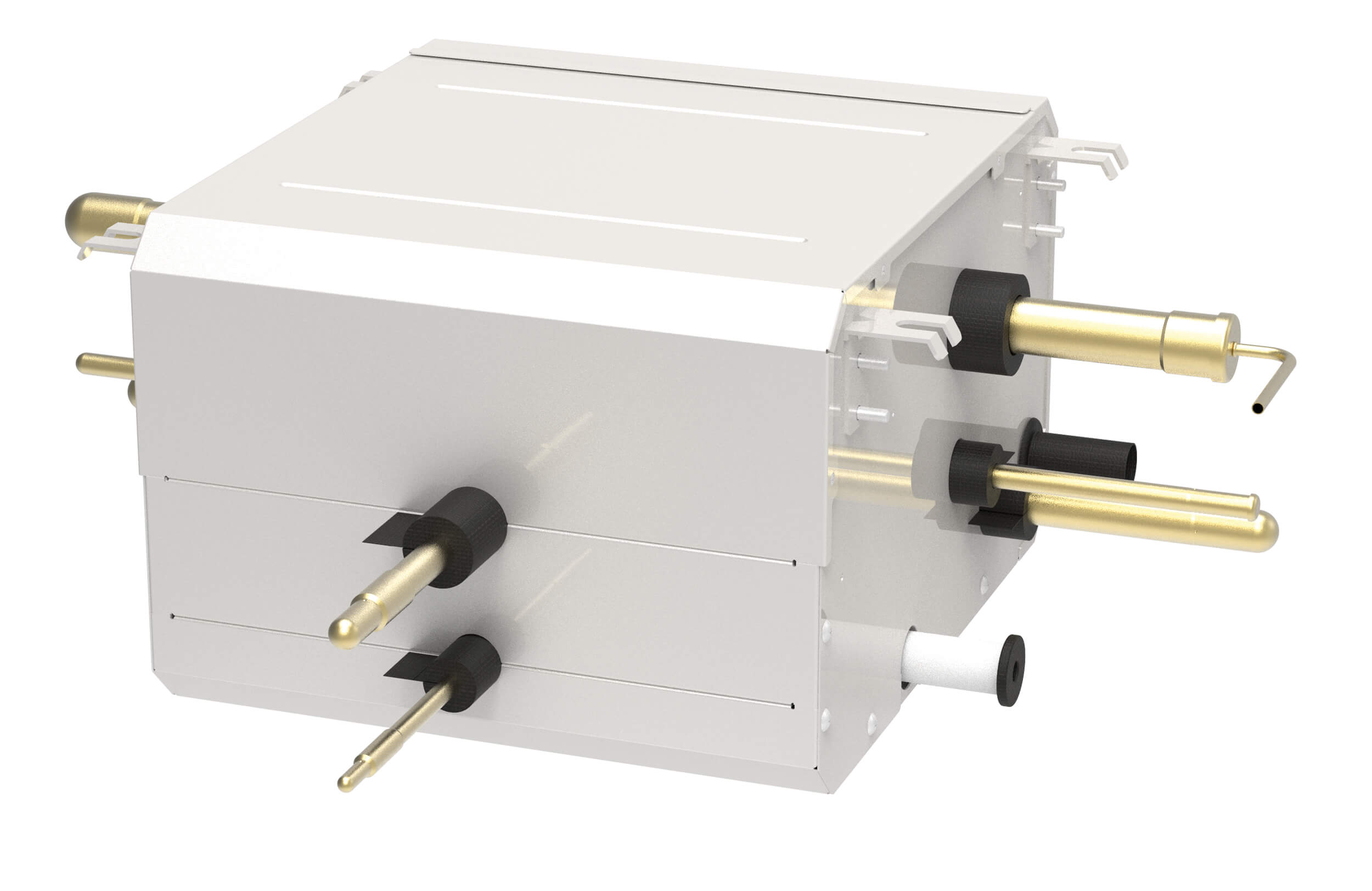

HR6B1NK: modul de distribuție pentru sisteme VRF Heat Recovery
HR6B1NK este modulul de distribuție de bază al seriei HR6B, cu o singură ramură, montat între o unitate externă CHV6 Heat Recovery și un grup de unități interioare. Nu produce climatizare direct, ci asigură comutarea prin care zonele deservite pot funcționa simultan în răcire și încălzire.
Modelul HR6B1NK este o componentă de distribuție a instalației și se selectează împreună cu unitatea externă Heat Recovery, terminalele și traseele frigorifice ale proiectului.

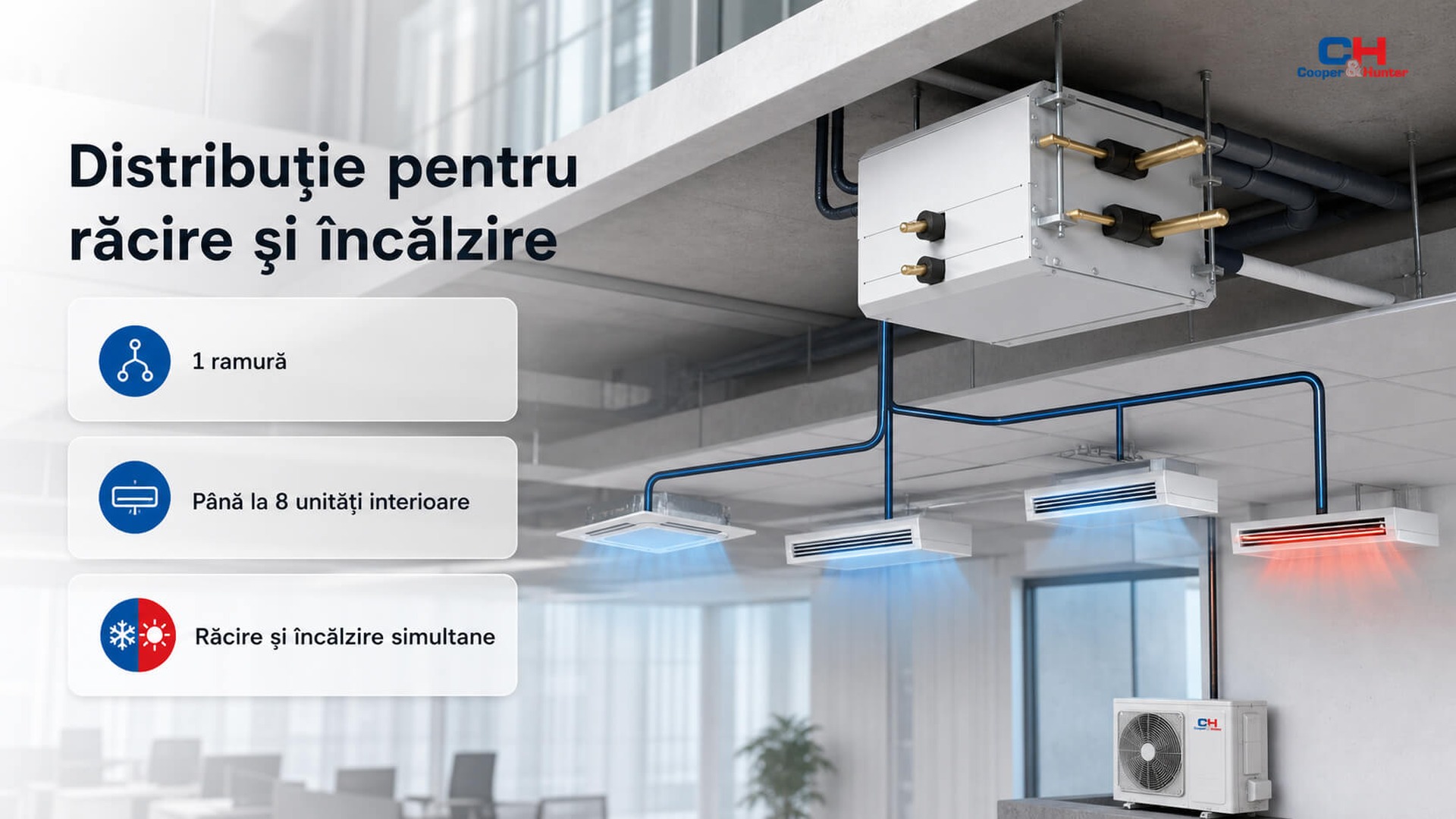

Distribuția agentului în regim mixt răcire și încălzire
Cu o singură ramură, modulul dirijează agentul frigorific de la unitatea externă CHV6 Heat Recovery către grupul de terminale interioare și comută regimul de răcire sau încălzire cerut, fără a produce el însuși aer condiționat.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

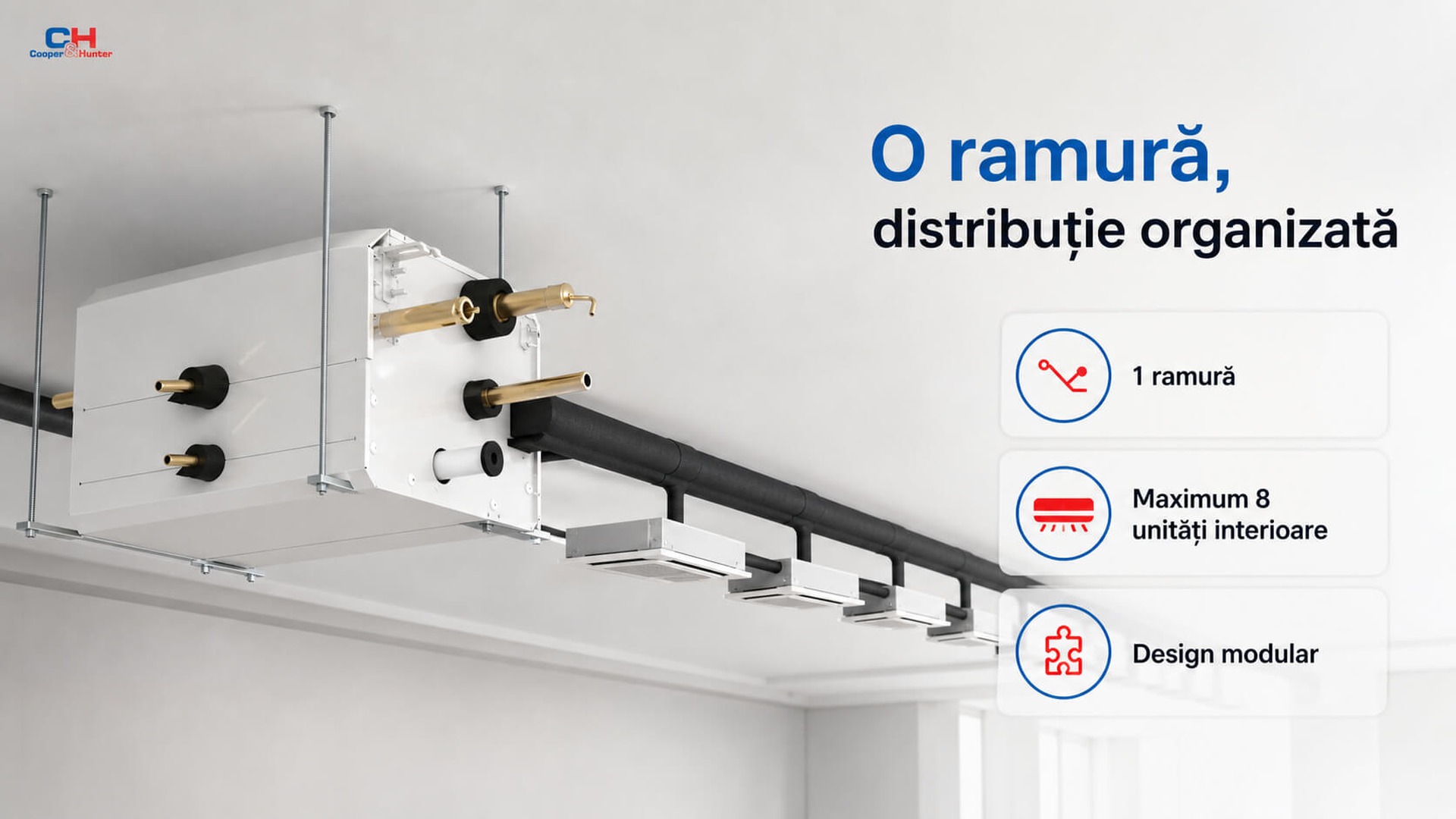

1 ramură pentru organizarea distribuției
Configurația include 1 ramură, cu maximum 8 unități interioare pe fiecare ramură și maximum 8 unități interioare conectabile la modul.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Până la 16 kW pe ramură și 16 kW în total
Capacitatea de răcire a unităților interioare poate ajunge la 16 kW pe ramură, iar capacitatea totală asociată modulului este de 16 kW.
Valoarea arată câtă răcire poate prelua ramura unică pentru grupul ei de terminale. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Racorduri frigorifice pentru legătura dintre UE și UI
Racordurile spre unitatea exterioară au 9.52 mm pe lichid, 19.05 mm pe gazul de înaltă presiune și 22.2 mm pe gazul de joasă presiune, iar spre unitățile interioare sunt de 6.35 / 9.52 mm atât pe lichid, cât și pe gaz.
Pentru modelul HR6B1NK, racorduri frigorifice pentru legătura dintre UE și UI se verifică împreună cu lungimile, diferențele de nivel și ramificațiile prevăzute în proiectul frigorific.
Alimentare monofazată 220-240V / 1Ph / 50Hz
Alimentarea se face monofazat, la 220-240V / 1Ph / 50Hz. Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.
Fiind un modul cu o singură ramură, integrarea electrică și traseul de comunicație rămân simple, dar trebuie corelate cu poziția modulului și accesul pentru verificări.

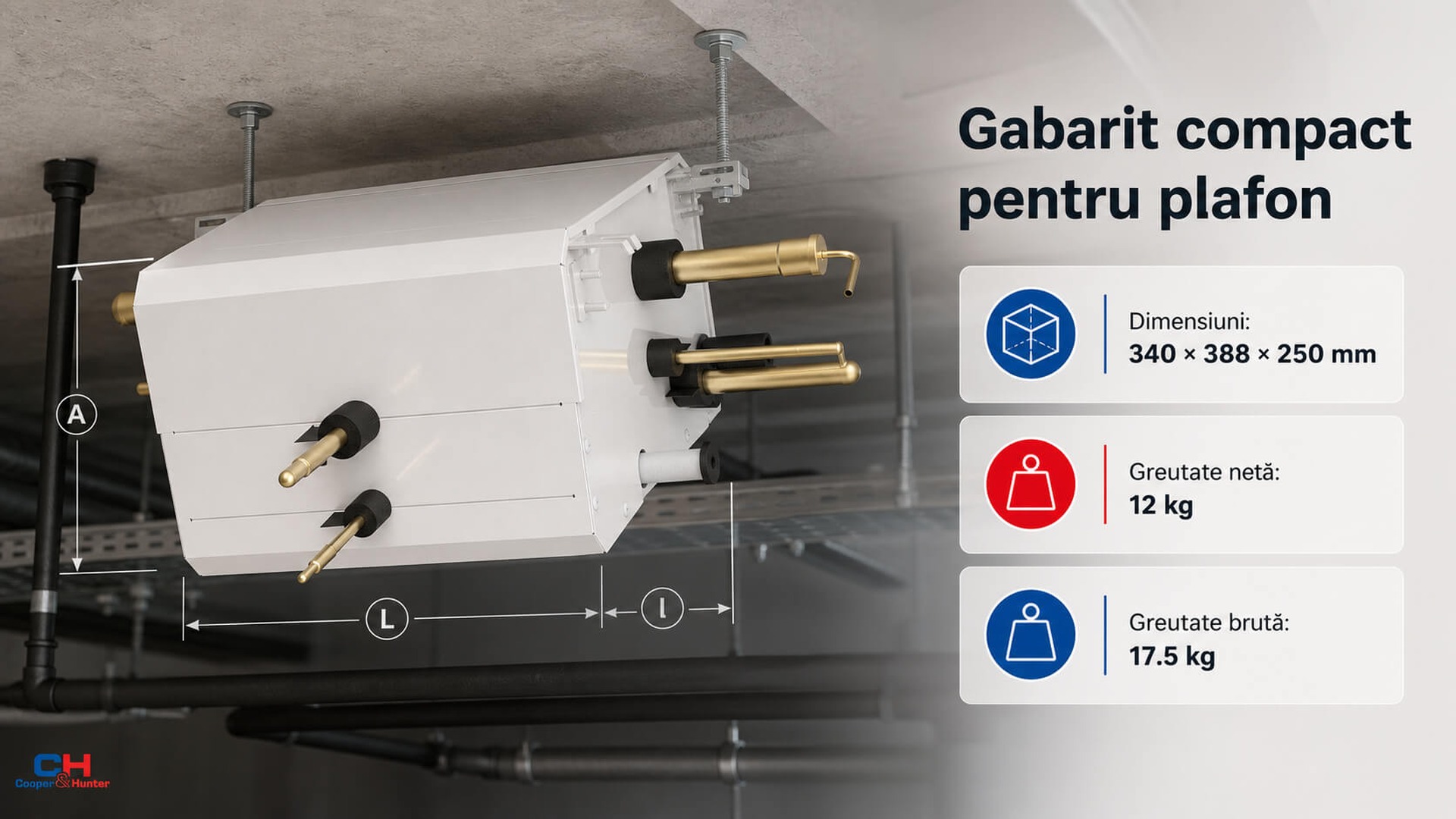

Gabarit 340×388×250 mm și greutate netă 12 kg
Dimensiunile modulului sunt 340×388×250 mm, iar greutatea netă este 12 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Fiind compact și ușor, se montează comod în plenul tavanului, cu spațiu pentru racordarea ramurii și accesul la componente.
HR6B1NK, bază tehnică pentru un proiect VRF bine coordonat
Pentru configurarea modelului HR6B1NK, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate sprijini selectarea componentelor compatibile și definitivarea soluției pentru proiect.
