Unitatea interioară VRF Cooper&Hunter CHV-5SCC22NK2 pentru climatizare zonală
Cooper&Hunter CHV-5SCC22NK2 este configurată pentru proiecte care urmăresc integrarea într-un plafon fals cu modul compact. Configurația este potrivită pentru birouri, camere de hotel și spații compartimentate în care plafonul trebuie păstrat ordonat, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 2.2 kW la răcire și 2.5 kW la încălzire, iar debitul de aer declarat este 500/460/370 m³/h. În proiect, capacitatea nominală se verifică împreună cu geometria încăperii, regimul de utilizare și cerințele instalației VRF.

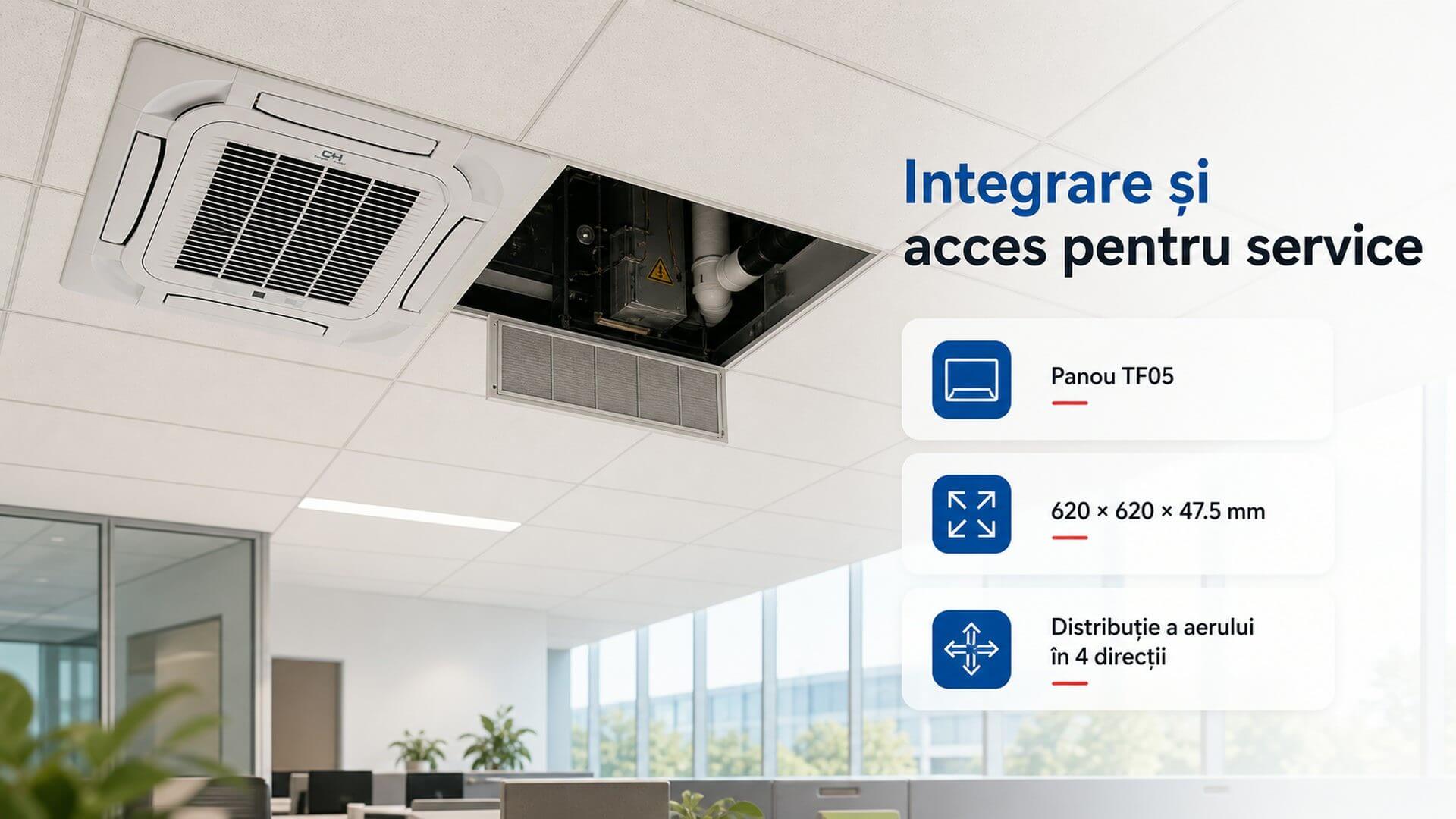

Integrare arhitecturală și acces pentru service
Pentru CHV-5SCC22NK2, proiectarea pornește de la integrarea într-un plafon fals cu modul compact și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea pe patru direcții pentru distribuția aerului în jurul casetei — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul. Panoul compatibil este TF05, cu dimensiuni de 620 × 620 × 47.5 mm.
Poziția finală se stabilește înainte de închiderea plafonului sau a măștii, după caz. Filtrul, drenajul și cutia electrică trebuie să poată fi inspectate fără demontări extinse ale amenajării.

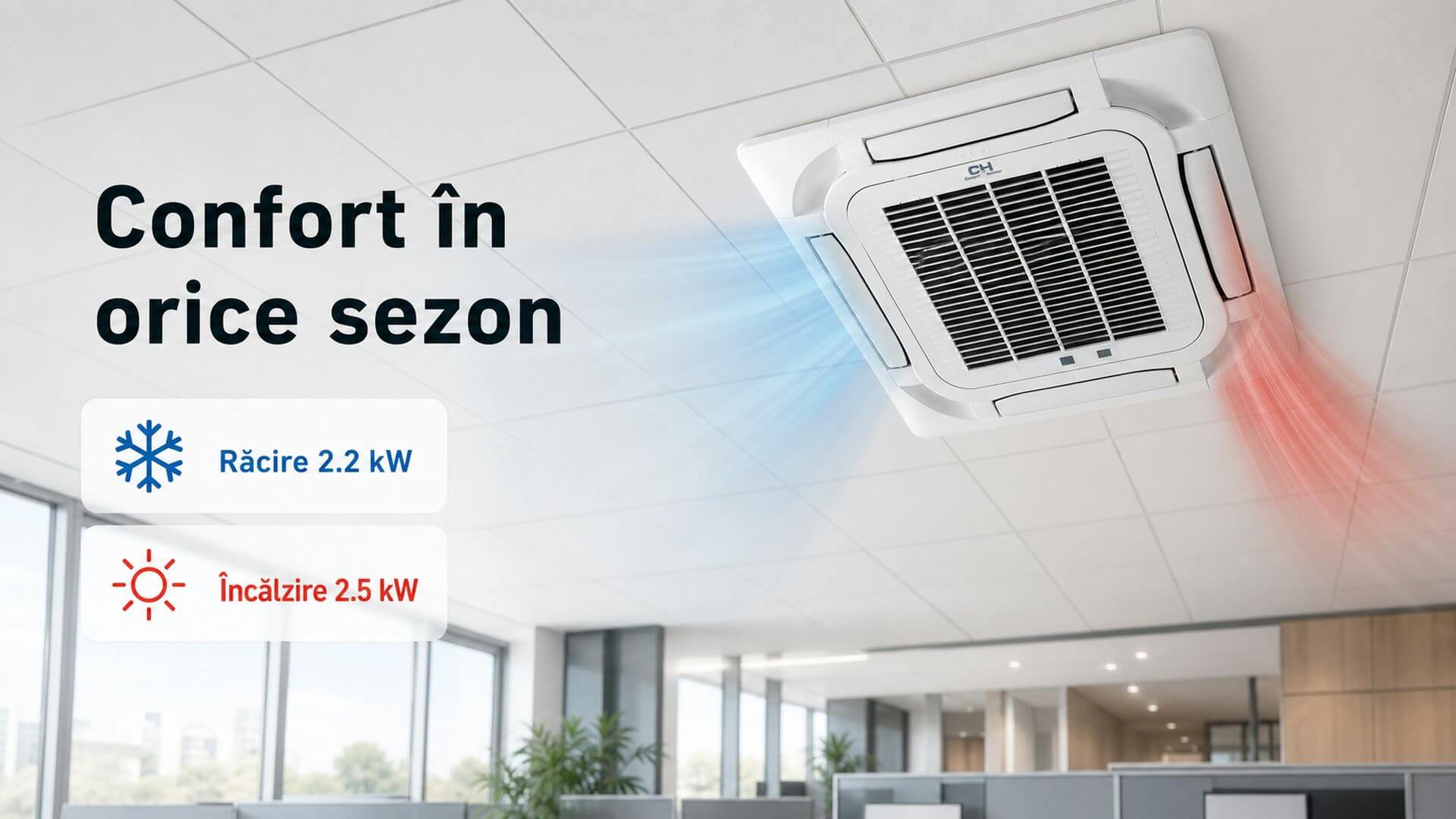

2.2 kW la răcire și 2.5 kW la încălzire
Capacitățile nominale ale modelului CHV-5SCC22NK2 sunt 2.2 kW pentru răcire și 2.5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Necesarul real depinde de anvelopa clădirii, orientare, vitraje, aporturi interne, temperaturile de calcul și programul de utilizare. Compatibilitatea cu unitatea exterioară și combinația de terminale se verifică în documentația sistemului.

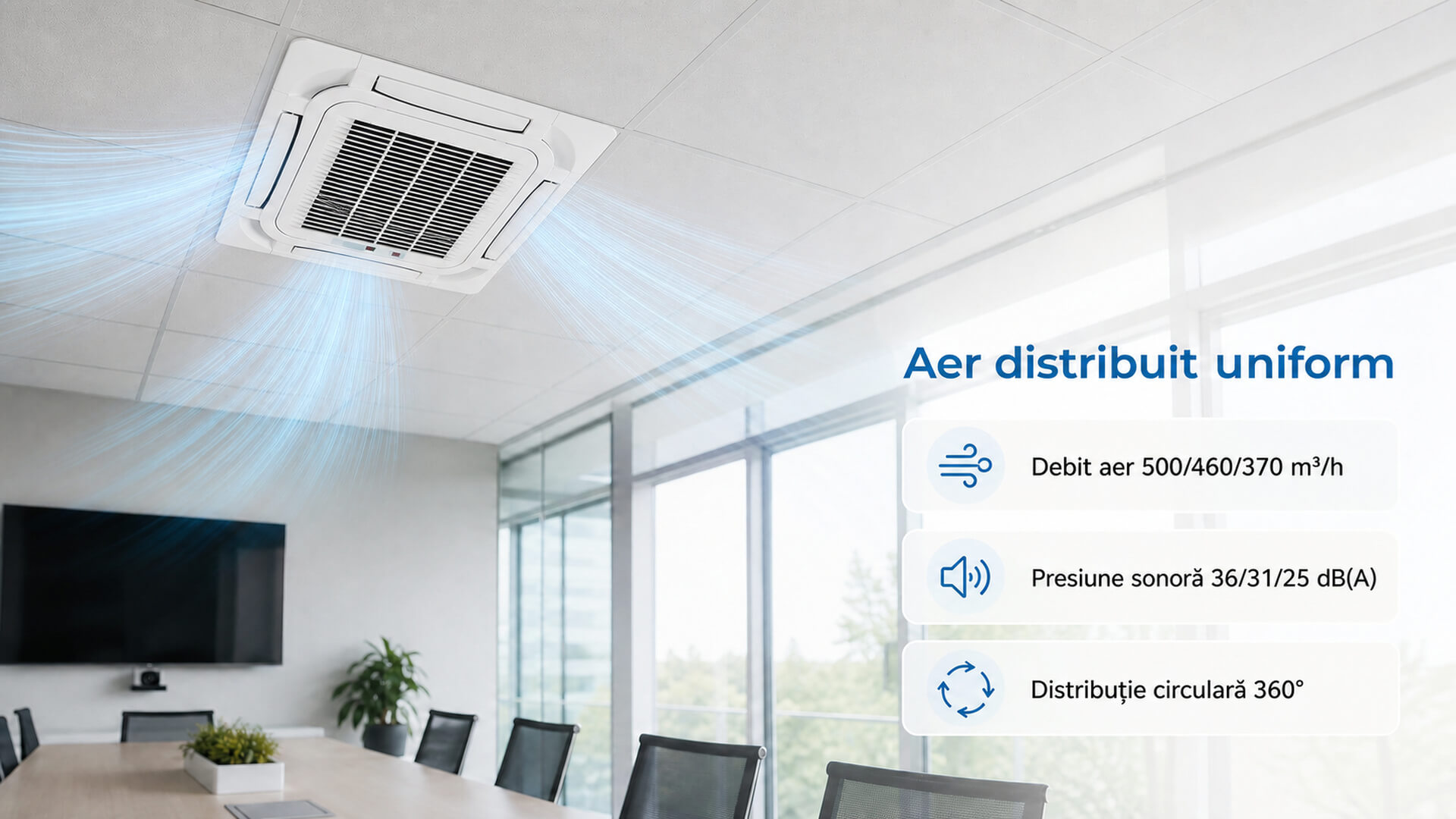

Circulația aerului pe treptele de funcționare
Debitul de aer este 500/460/370 m³/h, iar presiunea sonoră este 36/31/25 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.

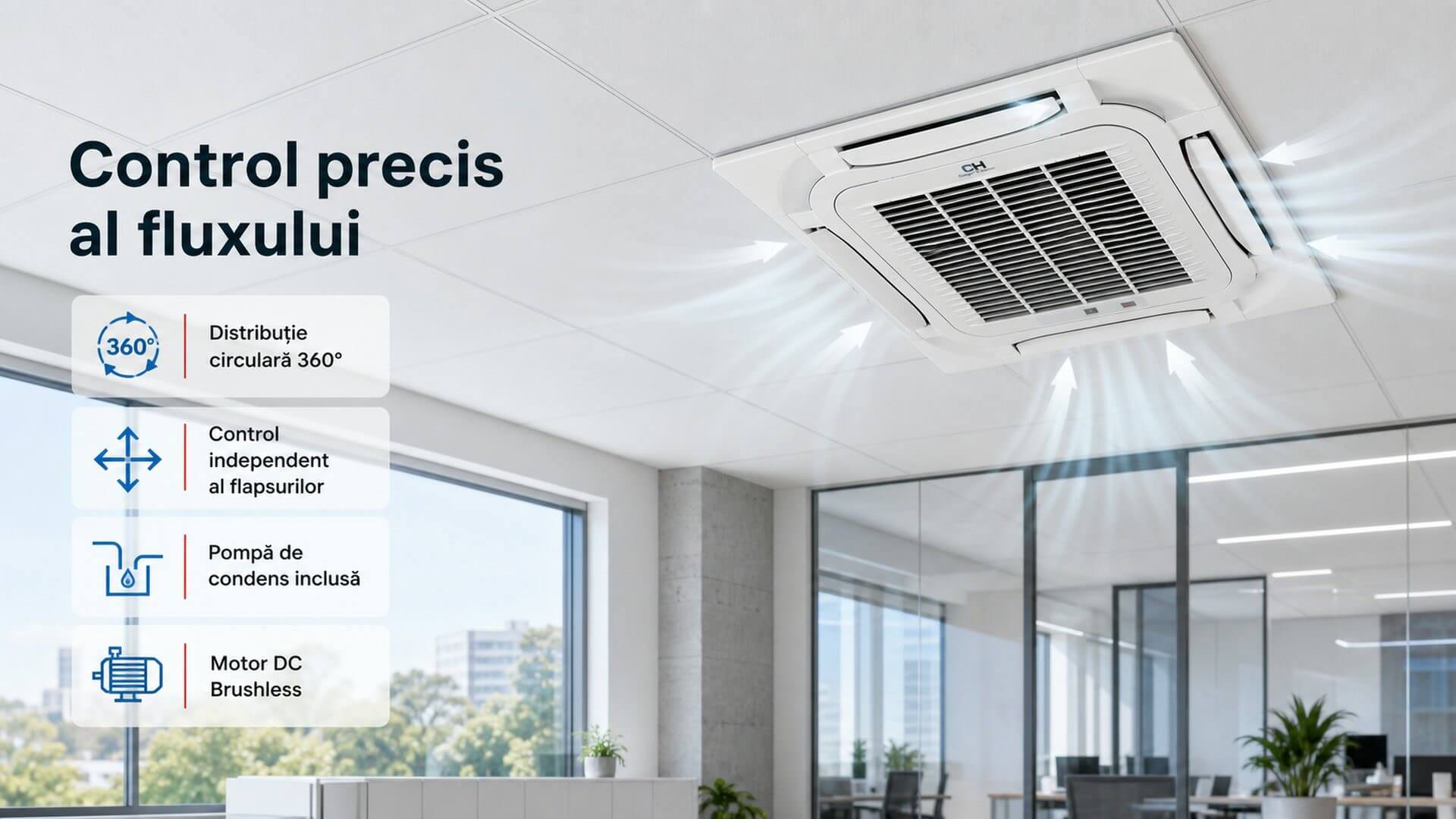

Controlul fluxului și întreținerea curentă
În configurația declarată pentru CHV-5SCC22NK2 sunt menționate Distribuție Circulară a Aerului 360°, Control Independent al Flapsurilor, Pompă de Condens Inclusă și Motor Ventilator DC Brushless. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Funcționare Silențioasă, Design Compact. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.

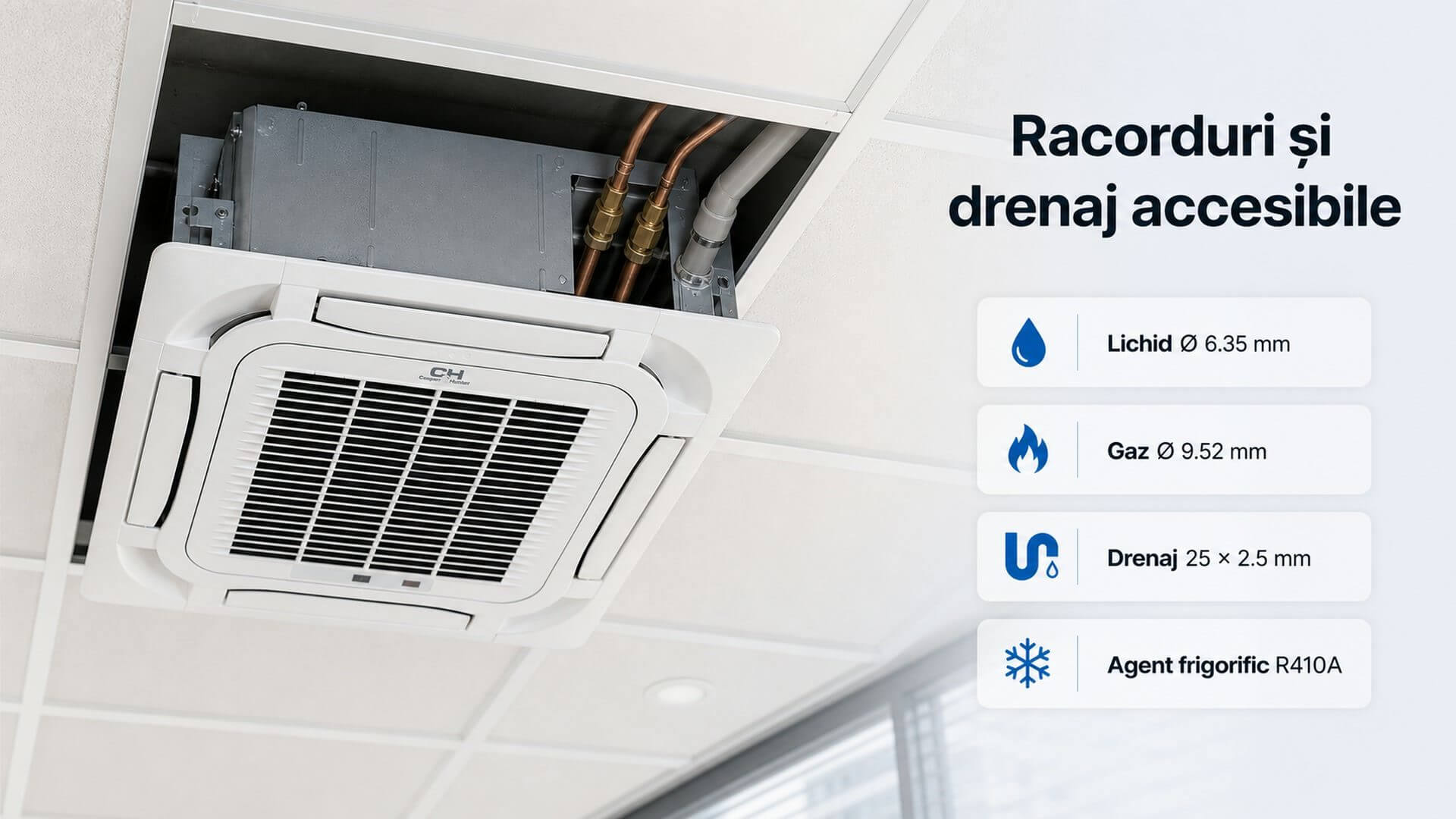

Circuit frigorific și drenaj accesibile
Racordul de lichid are diametrul de 6.35 mm, iar racordul de gaz de 9.52 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25х2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

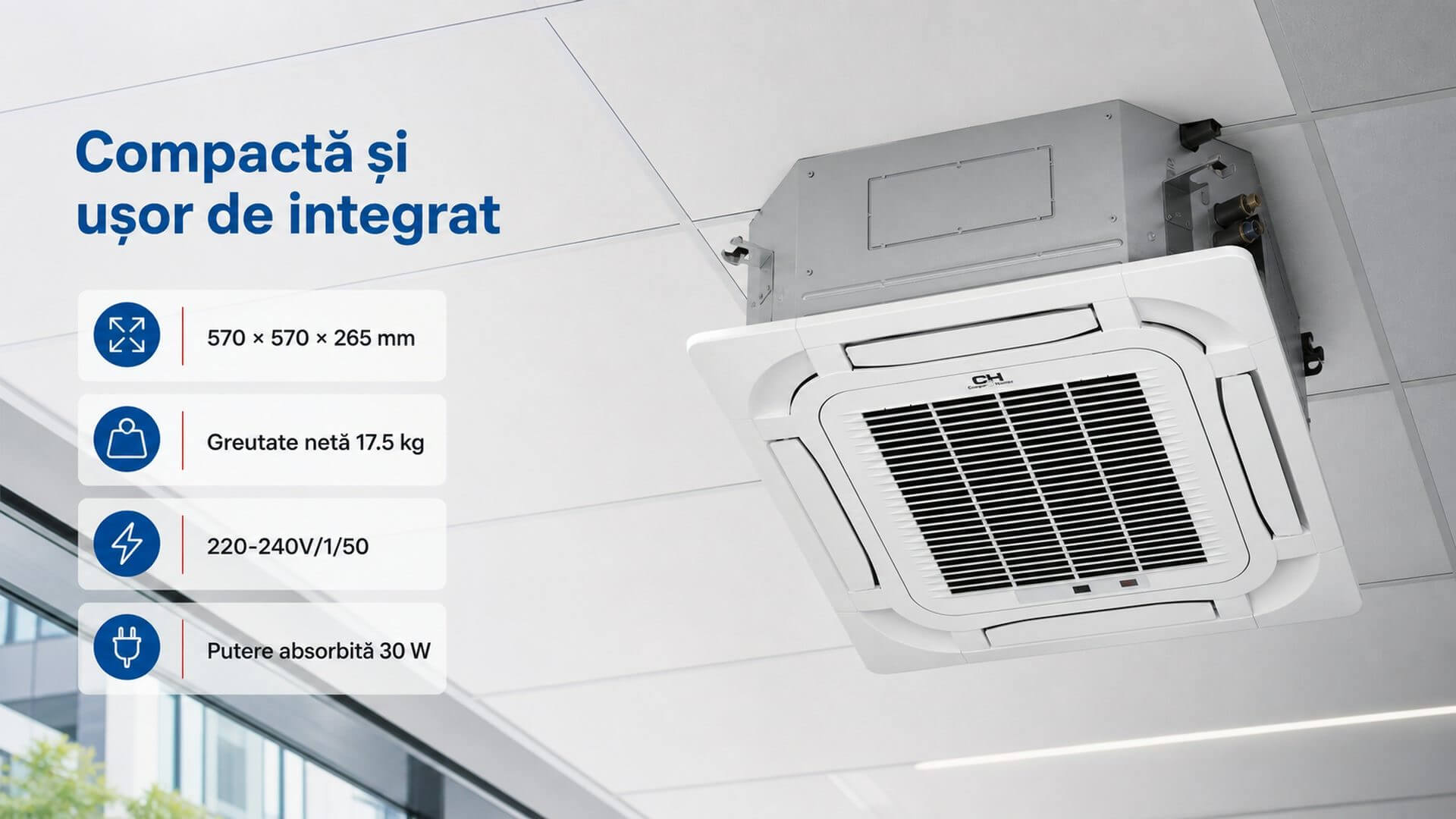

Dimensiuni 570 × 570 × 265 mm și greutate netă 17.5 kg
Unitatea are dimensiunile 570 × 570 × 265 mm și o greutate netă de 17.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 220-240V/1/50, iar puterea absorbită este 30 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
