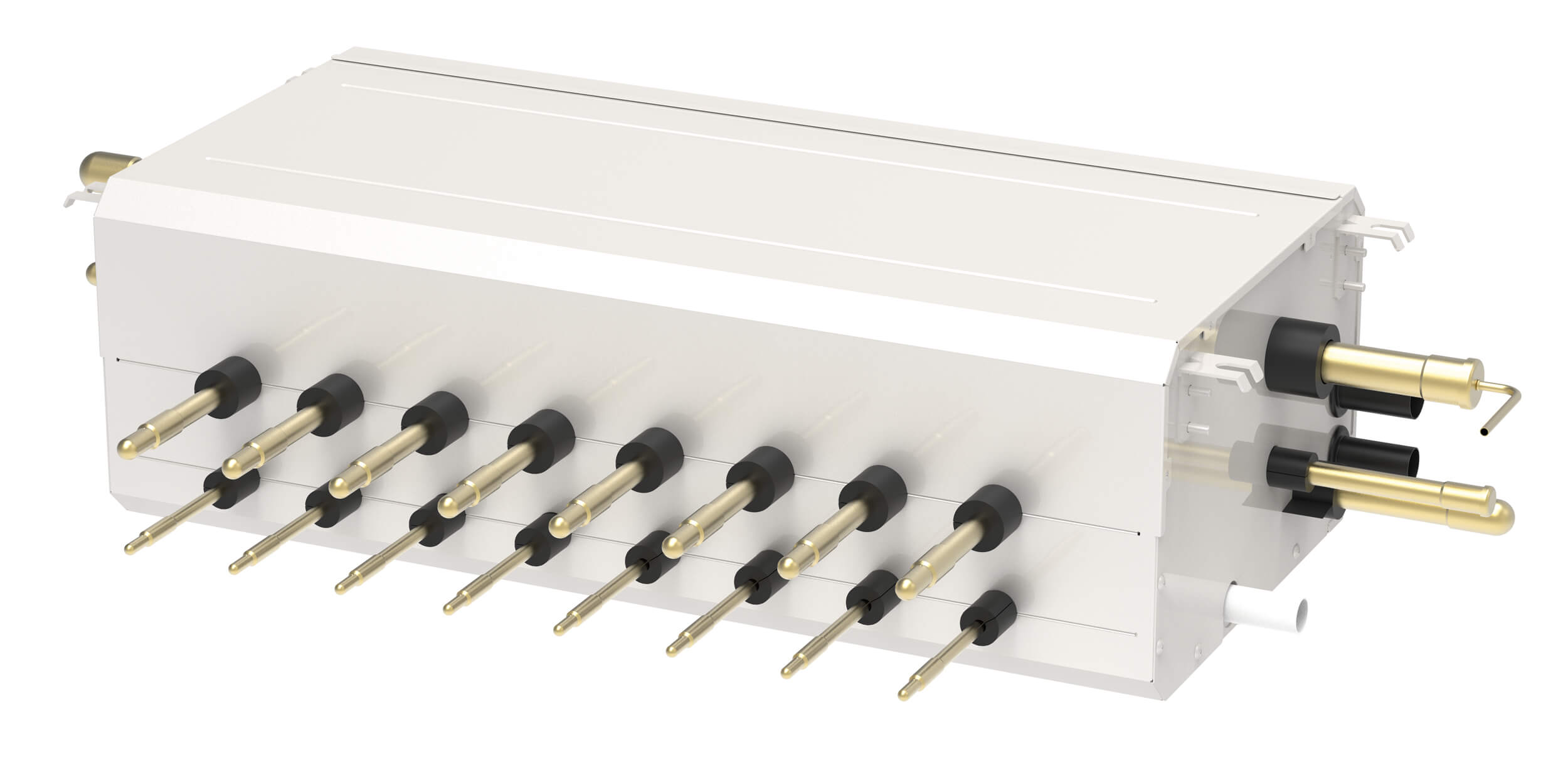

HR6BS8NK: modul de distribuție pentru sisteme VRF Heat Recovery
HR6BS8NK este modulul de distribuție cel mai mare din seria HR6B, cu opt ramuri de conectare între sursa exterioară CHV6 și unitățile interioare. Dirijează agentul frigorific pentru ca numeroasele zone deservite să poată lucra în același timp în regimuri diferite, fără ca modulul să fie el însuși o unitate de climatizare.
Modelul HR6BS8NK este o componentă de distribuție a instalației și se selectează împreună cu unitatea externă Heat Recovery, terminalele și traseele frigorifice ale proiectului.

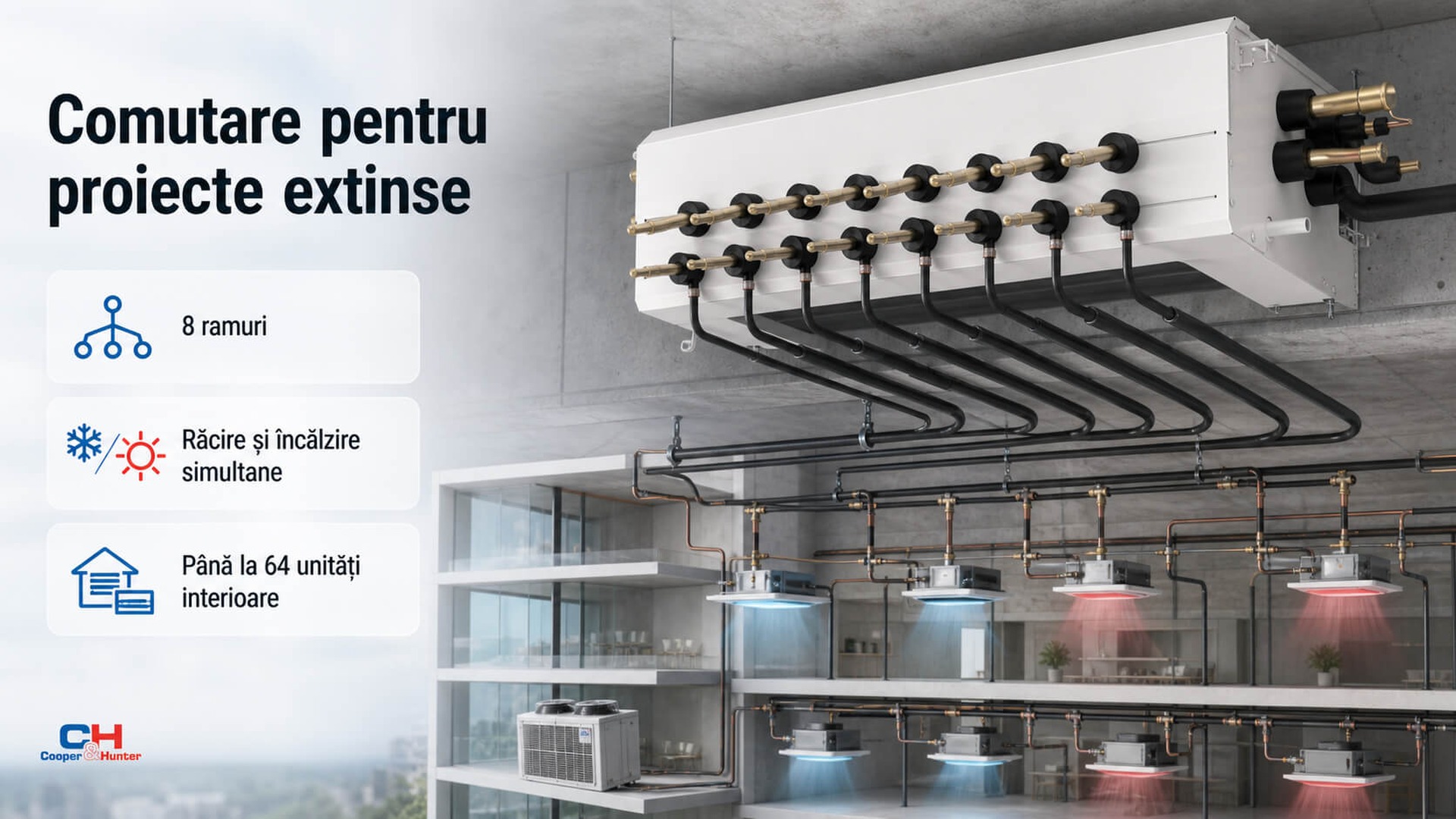

Nod de comutare pentru recuperarea de căldură
Cu opt ramuri, modulul coordonează simultan mai multe grupe de terminale aflate în răcire sau încălzire, dirijând agentul frigorific fără a genera el însuși climatizare.
Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.

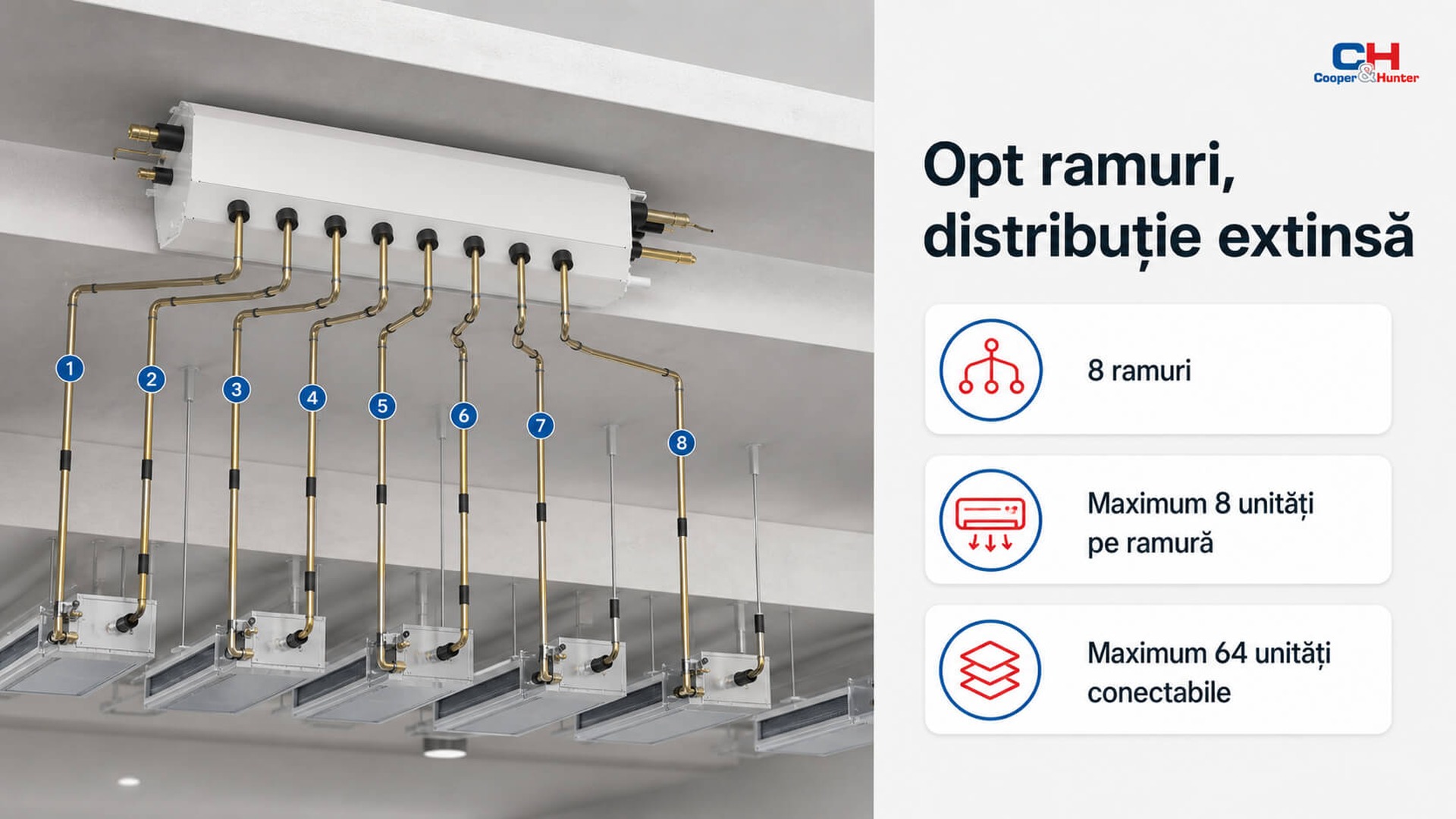

8 ramuri pentru organizarea distribuției
Configurația include 8 ramuri, cu maximum 8 unități interioare pe fiecare ramură și maximum 64 unități interioare conectabile la modul.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Până la 16 kW pe ramură și 85 kW în total
Capacitatea de răcire a unităților interioare poate ajunge la 16 kW pe ramură, iar capacitatea totală asociată modulului este de 85 kW.
Capacitatea ridicată se repartizează pe cele opt ramuri, pentru proiecte cu multe zone deservite. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Racorduri frigorifice pentru legătura dintre UE și UI
Pentru cele opt ramuri, racordul de lichid către unitatea exterioară ajunge la 15.9 mm, gazul de înaltă presiune la 22.2 mm și gazul de joasă presiune la 28.6 mm; spre unitățile interioare rămân 6.35 / 9.52 mm pe lichid și 12.7 / 15.9 mm pe gaz.
Pentru modelul HR6BS8NK, racorduri frigorifice pentru legătura dintre UE și UI se verifică împreună cu lungimile, diferențele de nivel și ramificațiile prevăzute în proiectul frigorific.
Alimentare monofazată 220-240V / 1Ph / 50Hz
Modulul funcționează pe alimentare monofazată 220-240V / 1Ph / 50Hz. Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.
La cele opt ramuri, traseele de forță și de comunicație cer o coordonare atentă cu amplasarea modulului și cu accesul pentru service.

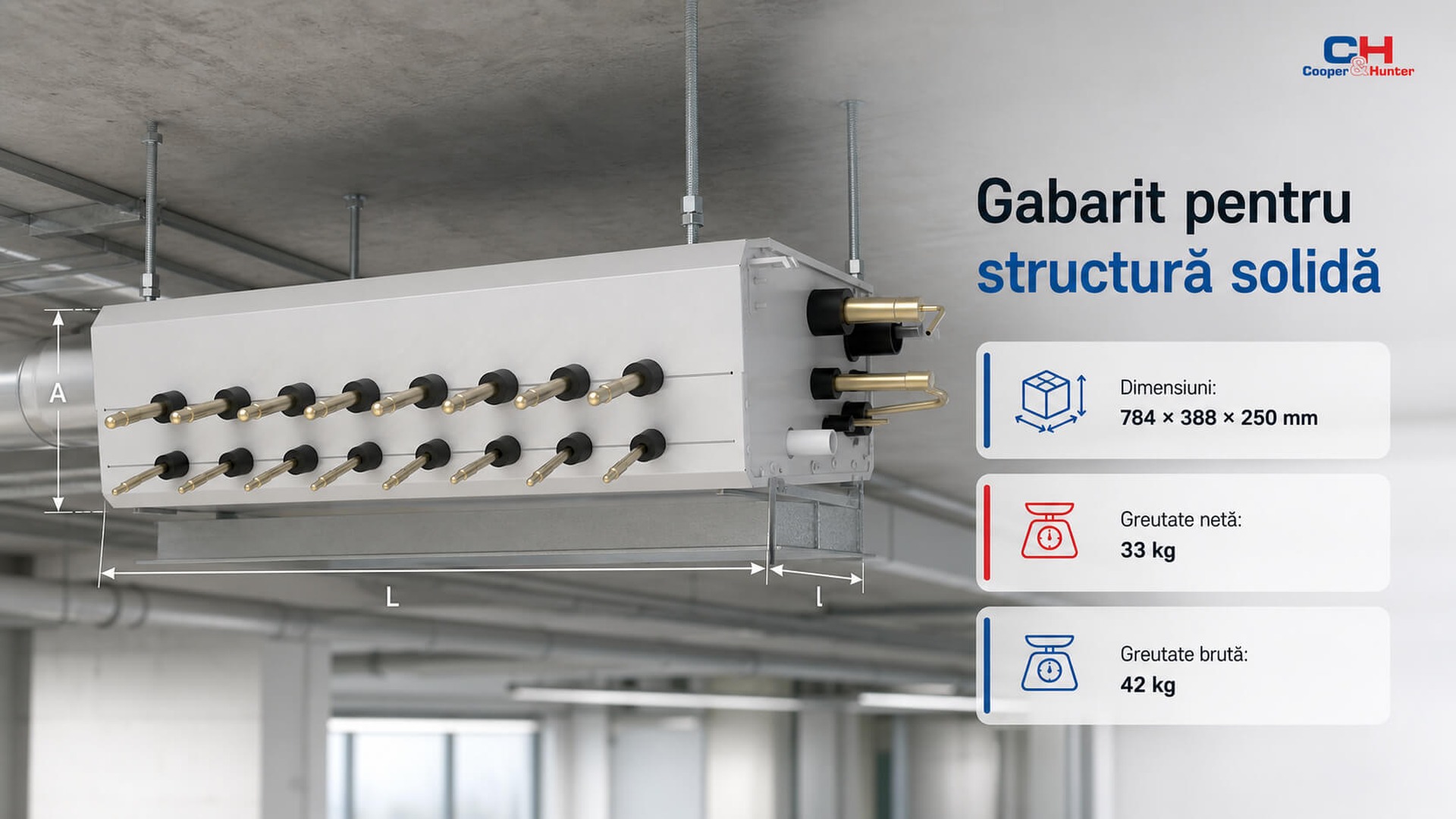

Gabarit 784×388×250 mm și greutate netă 33 kg
Dimensiunile modulului sunt 784×388×250 mm, iar greutatea netă este 33 kg. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Gabaritul și greutatea impun o structură de susținere solidă și spațiu pentru racordarea celor opt ramuri și pentru service.
Coordonare tehnică de la selecție la punerea în funcțiune
Pentru configurarea modelului HR6BS8NK, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Pentru lista de componente compatibile, echipa Cooper&Hunter oferă suport la specificare.
