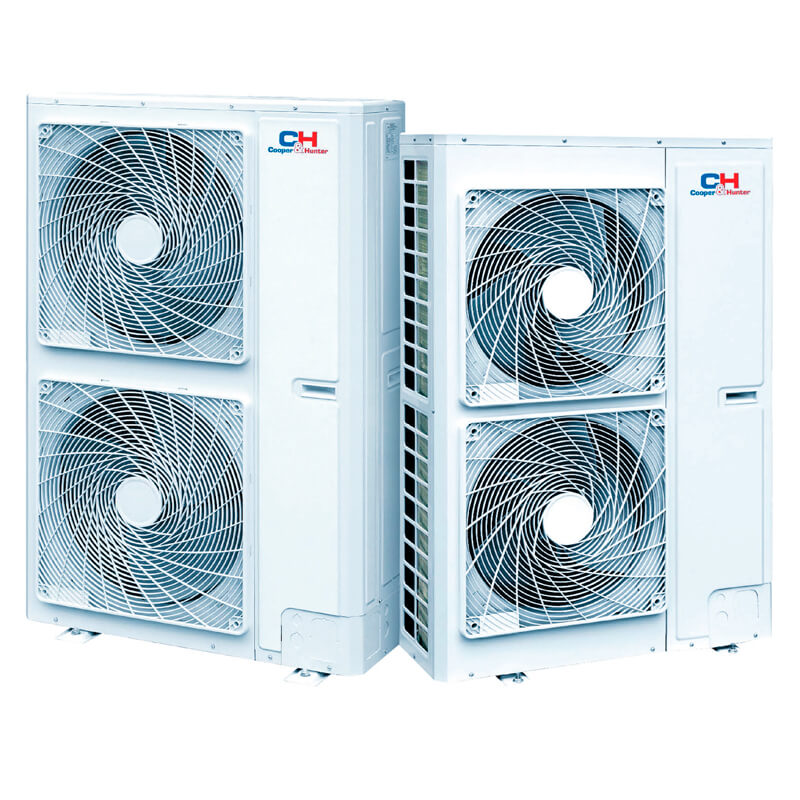

CHV-5S120NM2: unitate externă mini-VRF pentru proiecte HVAC
CHV-5S120NM2 oferă aceeași capacitate de 4 HP (12.1 kW) ca varianta monofazată, dar cu alimentare trifazată care limitează curentul la 11.1 A pe fază, util unde tabloul dispune de 380-415V.
Selecția modelului CHV-5S120NM2 pornește de la sarcina termică a clădirii și limita de 7 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

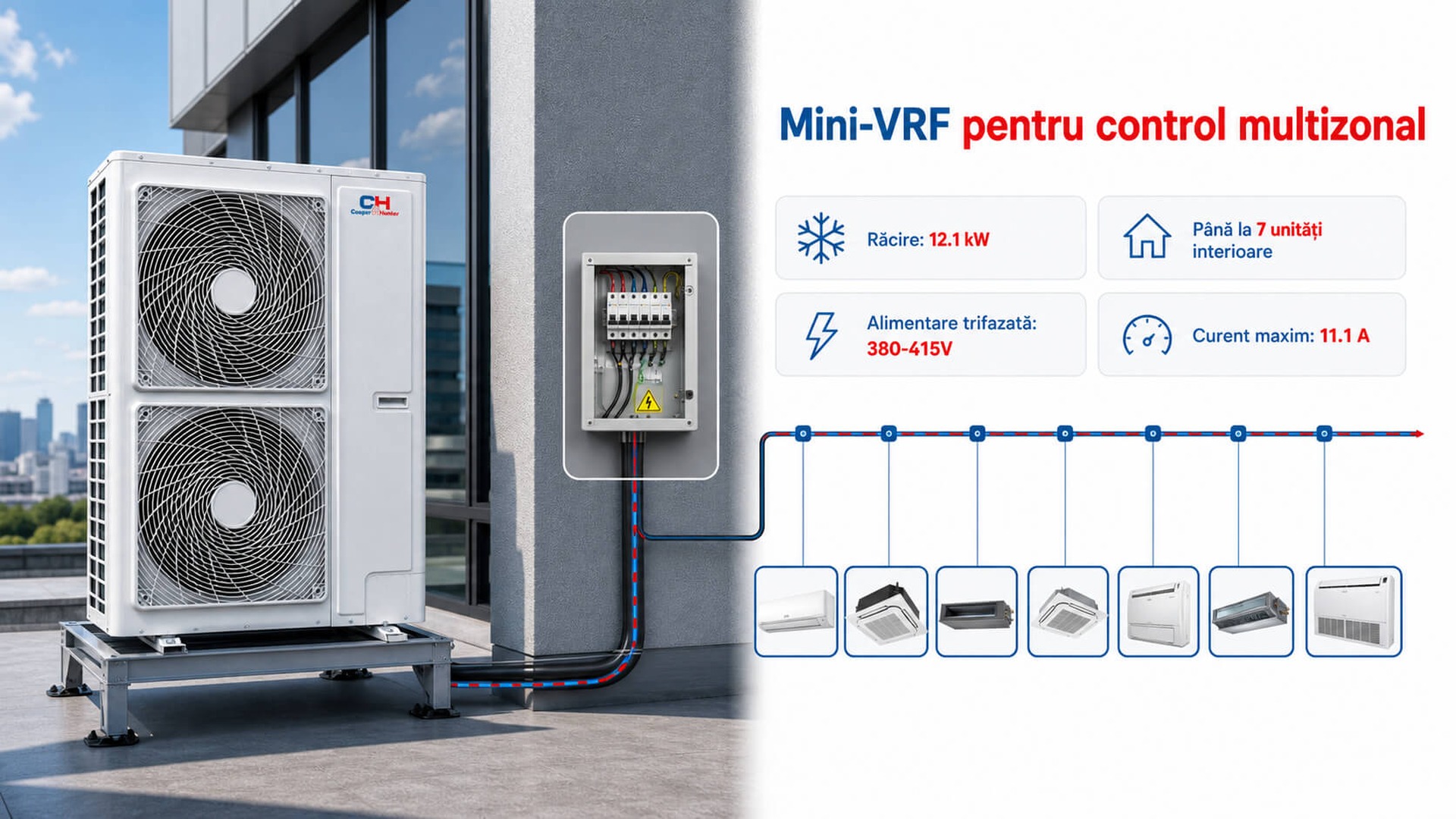

Mini-VRF pentru controlul mai multor încăperi
Alimentarea trifazată distribuie sarcina pe trei faze, astfel că cei 12.1 kW sunt livrați cu doar 11.1 A pe fază și o siguranță de 16 A, față de 28.1 A la varianta monofazată.
Protecțiile, cablurile de alimentare și comunicația se dimensionează în proiect, iar integrarea în automatizarea clădirii se confirmă împreună cu interfețele și controlerele compatibile.

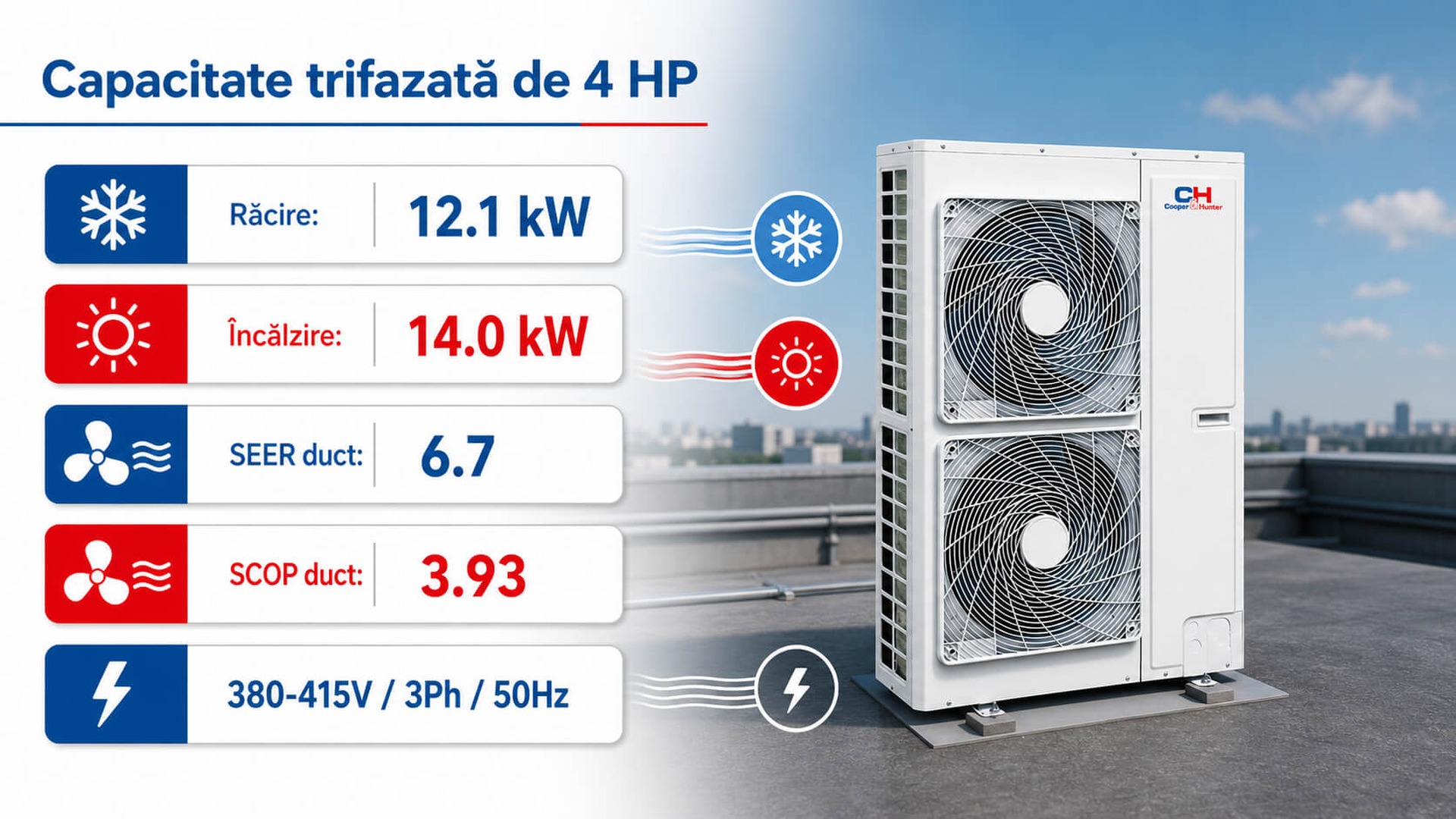

Capacitate de 12.1 kW la răcire și 14.0 kW la încălzire
Pe alimentare trifazată, modelul livrează aceiași 12.1 kW la răcire și 14.0 kW la încălzire (4 HP), cu SEER 6.7 și SCOP 3.93 pe duct, respectiv SEER 6.7 și SCOP 3.97 pe casetă.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

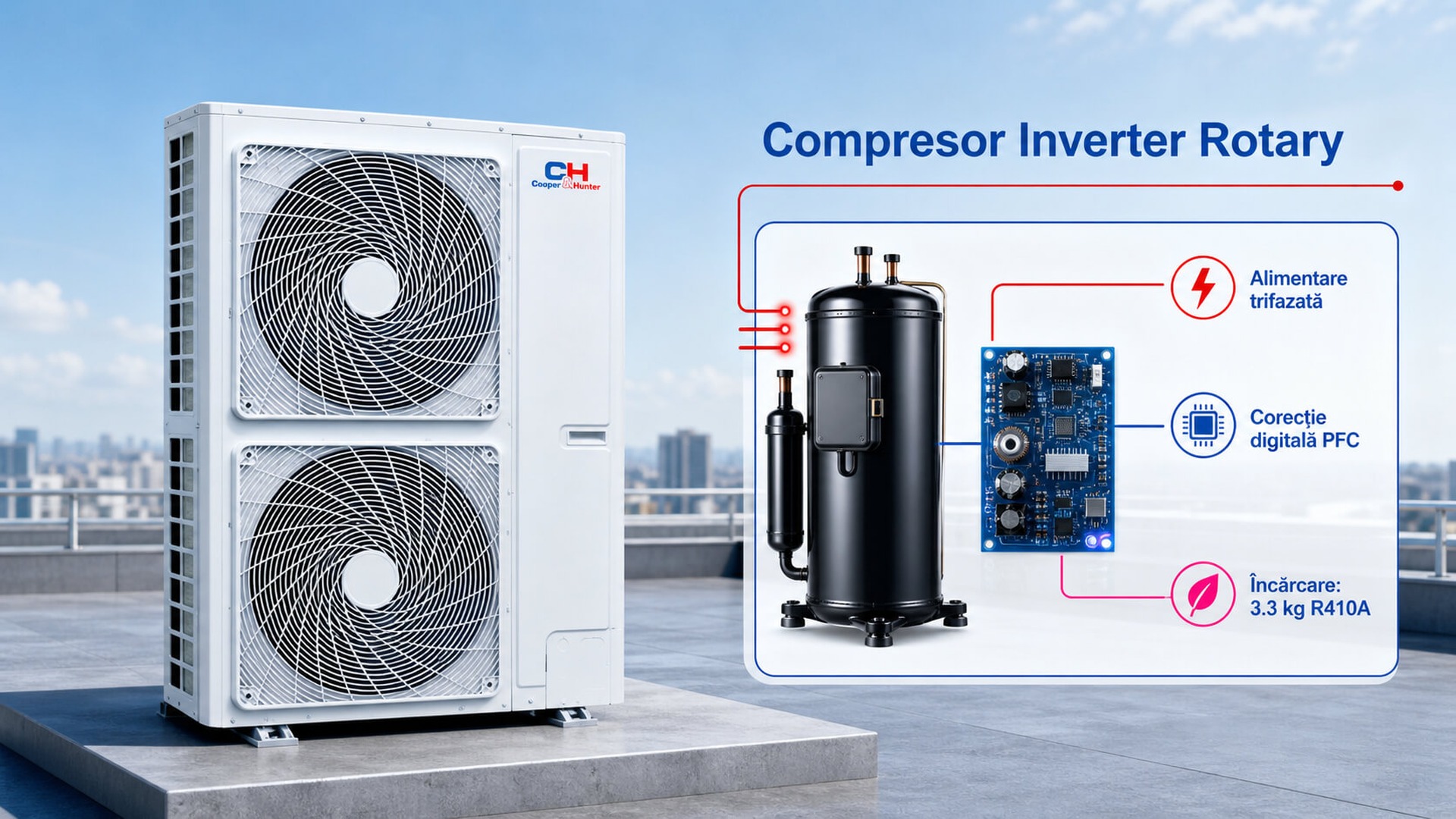

Compresor Inverter Rotary pentru adaptarea capacității
Alimentat trifazat, compresorul Inverter Rotary modulează capacitatea cu un curent de pornire redus și corecție digitală a factorului de putere.
Încărcătura de agent frigorific R410A este de 3.3 kg. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.

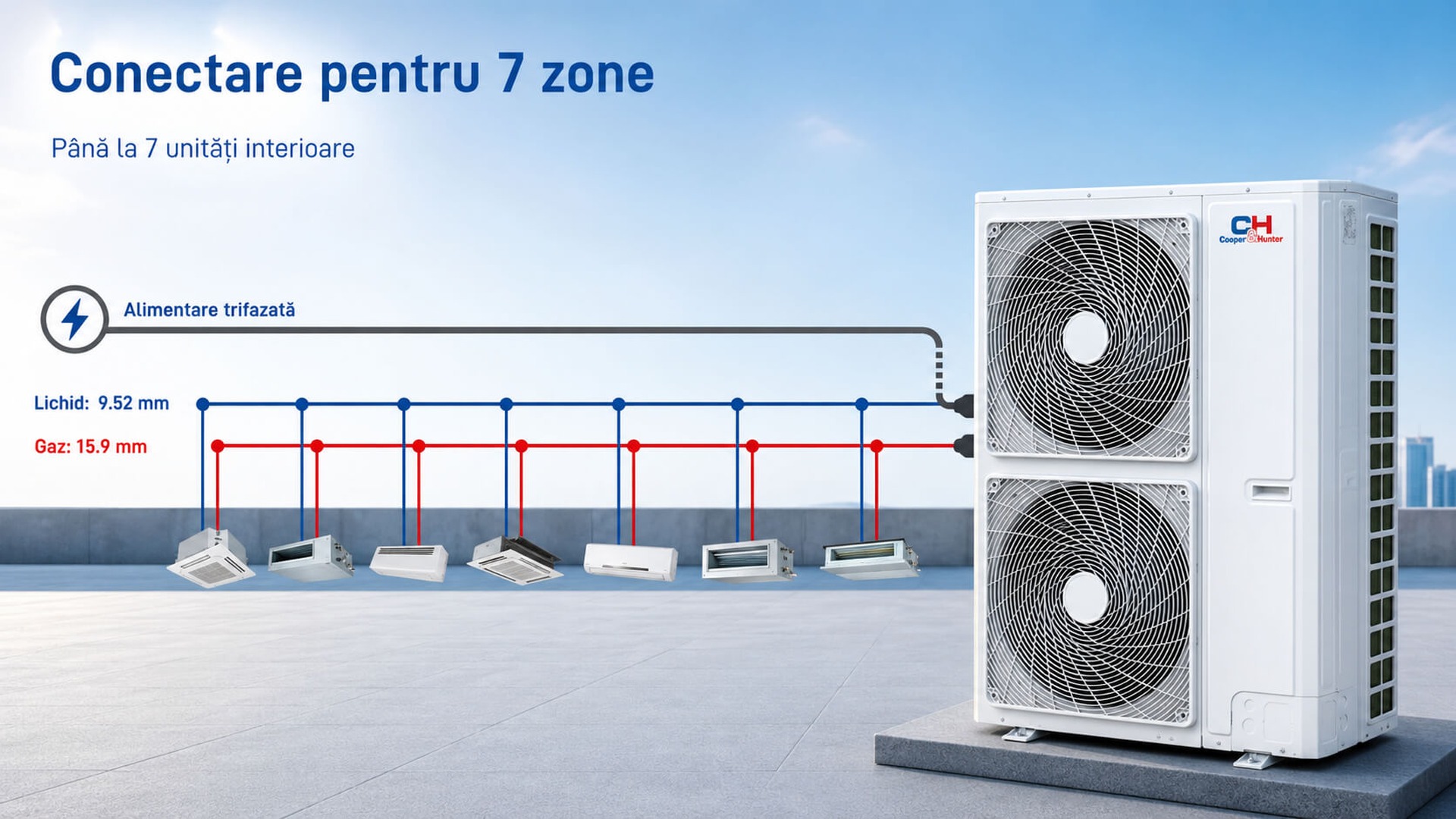

Conectarea a până la 7 unități interioare
Ca și varianta monofazată, modelul leagă până la 7 unități interioare, cu lichid de 9.52 mm și gaz de 15.9 mm.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.

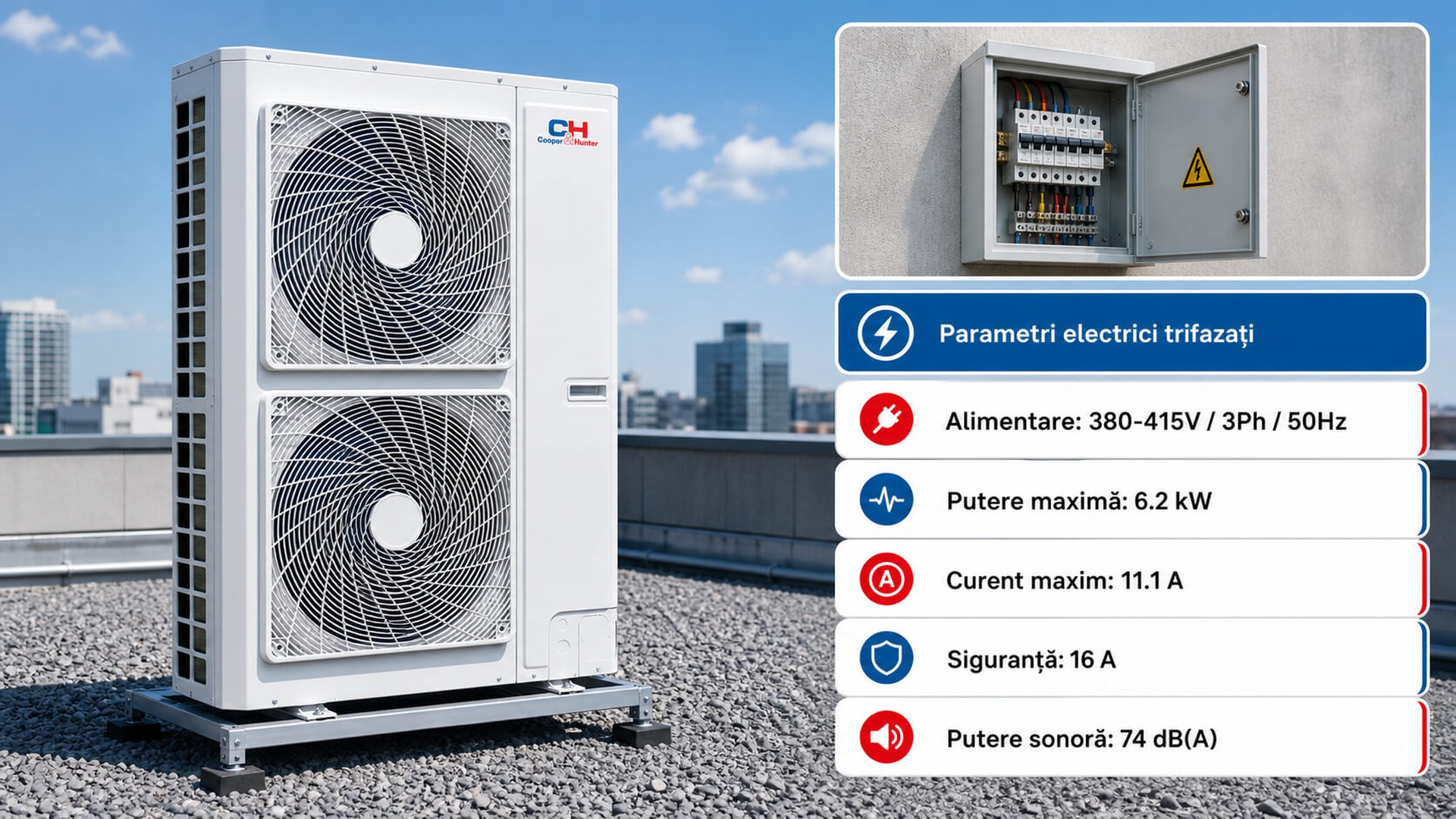

Alimentare 380-415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Puterea sonoră cu unități duct este 74 dB(A). Datele se corelează în proiect cu protecțiile, secțiunile de cablu și schema de automatizare ale instalației.
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 6.2 kW, curentul maxim 11.1 A, iar siguranța recomandată 16 A. Pe trei faze, curentul echilibrat și corecția digitală a factorului de putere mențin un consum controlat în tot intervalul -20°C ~ +52°C.

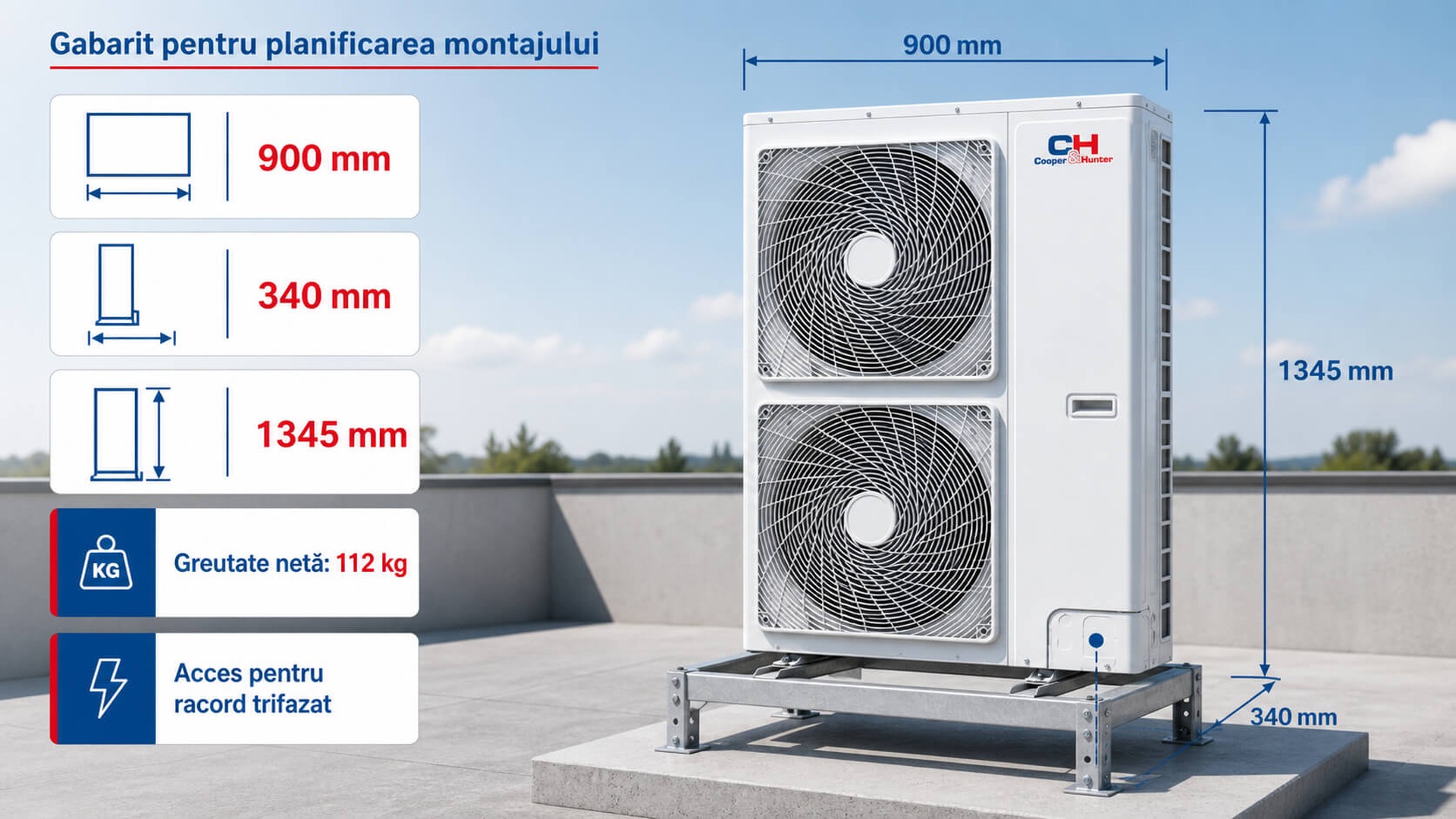

Gabarit 900×340×1345 mm pentru planificarea montajului
Cu un gabarit de 900×340×1345 mm și 112 kg net, varianta trifazată se montează pe un suport metalic standard.
Adâncimea redusă, de 340 mm, și accesul pentru racordul pe trei faze trebuie prevăzute în planul de amplasare.
CHV-5S120NM2, bază tehnică pentru un proiect VRF bine coordonat
Pentru configurarea modelului CHV-5S120NM2, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate verifica disponibilitatea alimentării trifazate și compatibilitatea celor până la 7 terminale interioare.
