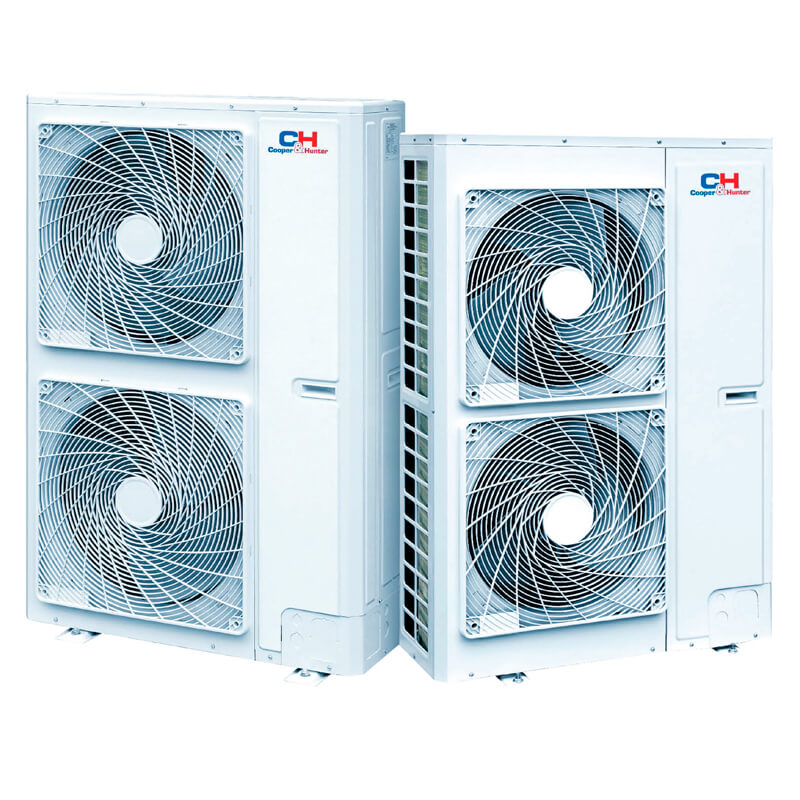

CHV-5S160NM2: unitate externă mini-VRF pentru proiecte HVAC
CHV-5S160NM2 este modelul trifazat de vârf al seriei mini-VRF, cu 6 HP, 16 kW la răcire și racord de gaz de 19.05 mm, alimentat la 380-415V cu doar 12.5 A curent maxim.
Selecția modelului CHV-5S160NM2 pornește de la sarcina termică a clădirii și limita de 9 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Mini-VRF pentru controlul mai multor încăperi
Chiar la 16 kW și 9 terminale, alimentarea trifazată menține curentul la 12.5 A și siguranța la 16 A, util în clădiri unde puterea monofazată disponibilă este limitată.
Protecțiile, cablurile de alimentare și comunicația se dimensionează în proiect, iar integrarea în automatizarea clădirii se confirmă împreună cu interfețele și controlerele compatibile.
Eficiență sezonieră corelată cu terminalele interioare
Trifazat, modelul menține 16 kW la răcire și 18.5 kW la încălzire (6 HP): SEER 6.55 și SCOP 4.06 cu duct, SEER 6.96 și SCOP 4.04 cu casete.
Lungimile, diferențele de nivel și ramificațiile nu se deduc doar din diametrele nominale; ele se verifică în proiectul frigorific și în documentația de instalare a configurației complete.
Compresor Inverter Rotary pentru adaptarea capacității
La 6 HP trifazat, compresorul Inverter Rotary lucrează cu retur de ulei fără comutare, pentru funcționare stabilă la capacitate mare.
Încărcătura de R410A rămâne 3.3 kg. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.

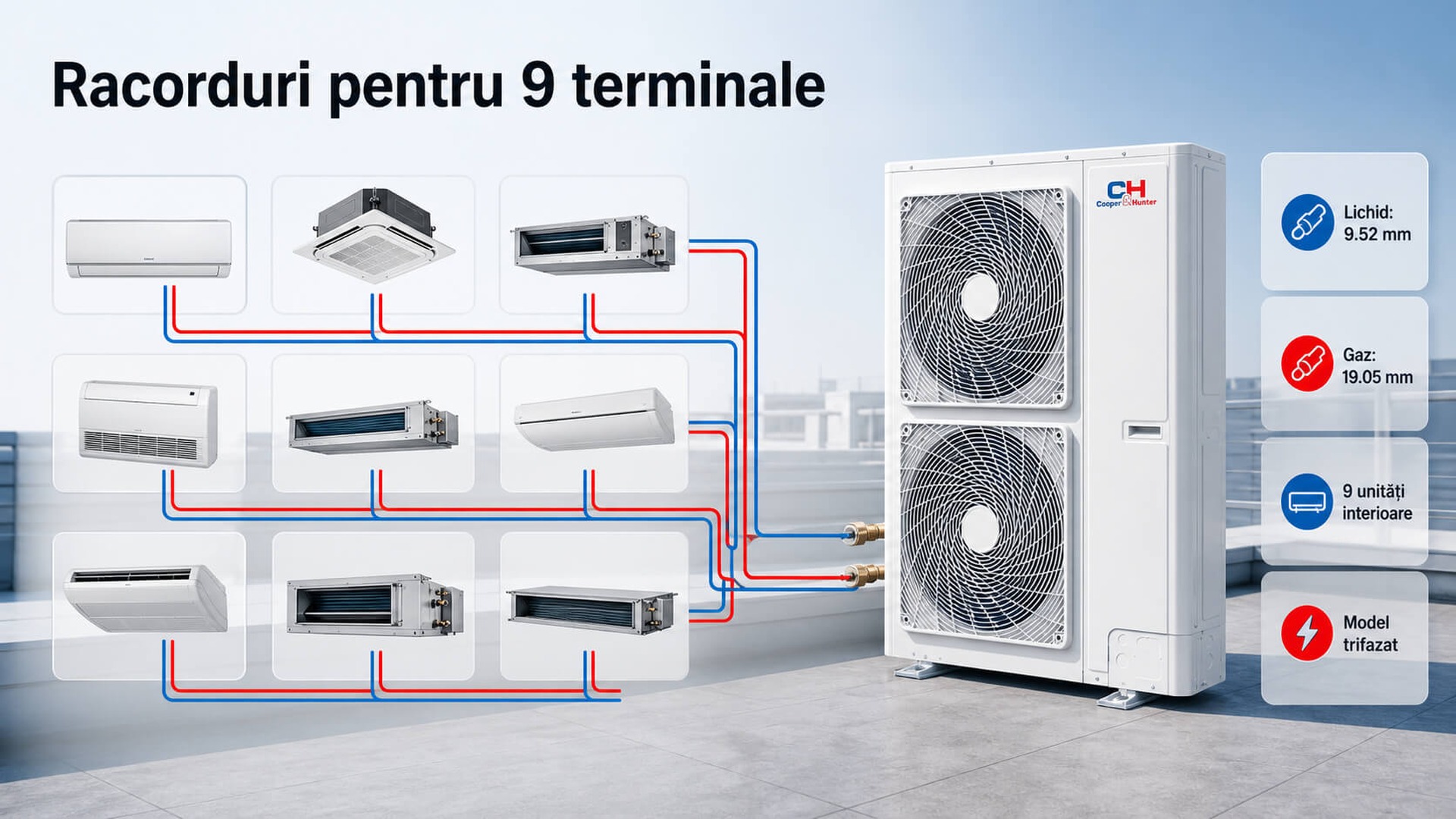

Racorduri de 9.52 mm pe lichid și 19.05 mm pe gaz
Modelul admite 9 unități interioare și cere o conductă de gaz de 19.05 mm, lichidul păstrându-se la 9.52 mm.
Pentru modelul CHV-5S160NM2, racorduri de 9.52 mm pe lichid și 19.05 mm pe gaz se verifică împreună cu lungimile, diferențele de nivel și ramificațiile prevăzute în proiectul frigorific.
Funcționare monitorizată pentru exploatarea instalației
Puterea sonoră cu unități duct este 76 dB(A). Parametrul trebuie corelat cu restul configurației și cu limitele precizate în documentația tehnică a sistemului.
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 7.02 kW, curentul maxim 12.5 A, iar siguranța recomandată 16 A. Modelul funcționează între -20°C și +52°C, cu motorul de ventilator DC reglat continuu pentru adaptarea la sarcină.
Dimensiuni clare pentru amplasare și mentenanță
Modelul trifazat de vârf măsoară 900×340×1345 mm, cu 122 kg net. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Suportul ancorat și spațiul de evacuare a aerului deasupra sunt necesare pentru cei 122 kg ai unității. La amplasare se păstrează zonele de aspirație, refulare și intervenție indicate pentru exploatarea în siguranță a echipamentului.
CHV-5S160NM2, alegere documentată pentru proiectare și execuție
Pentru configurarea modelului CHV-5S160NM2, proiectantul și instalatorul pot corela sarcina termică, arhitectura sistemului și condițiile de montaj cu datele tehnice ale echipamentului. Echipa Cooper&Hunter poate corela cei 16 kW ai modelului trifazat cu terminalele și traseele frigorifice ale proiectului.
