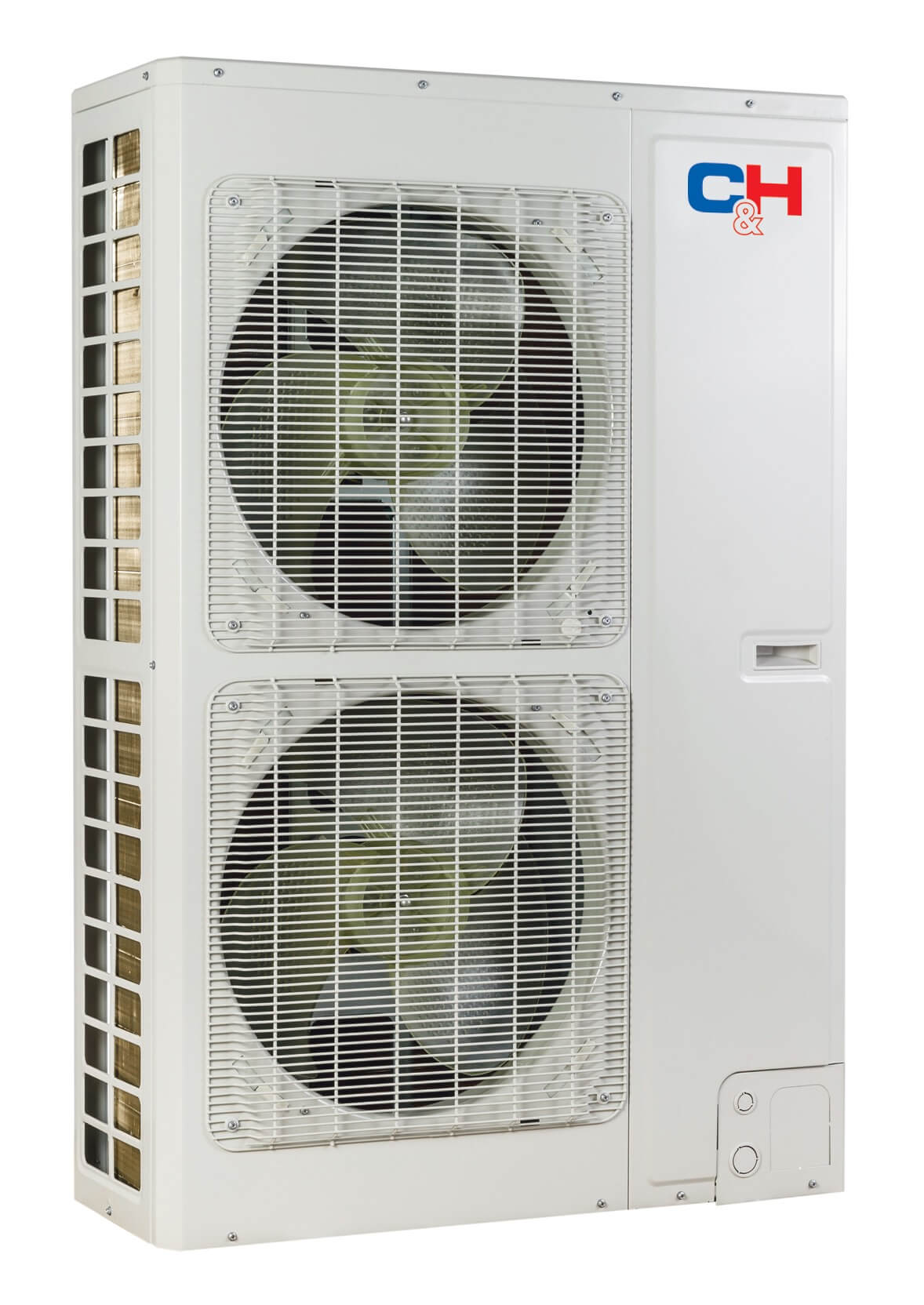

CHV-PV160NK: unitate externă VRF Solar pentru proiecte HVAC
Cu 6 HP și 16 kW de răcire, CHV-PV160NK folosește prioritar energia fotovoltaică și comută pe rețea atunci când producția panourilor scade. Se adresează clădirilor în care instalația de climatizare este integrată în bilanțul energetic propriu.
Selecția modelului CHV-PV160NK pornește de la sarcina termică a clădirii și limita de 9 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

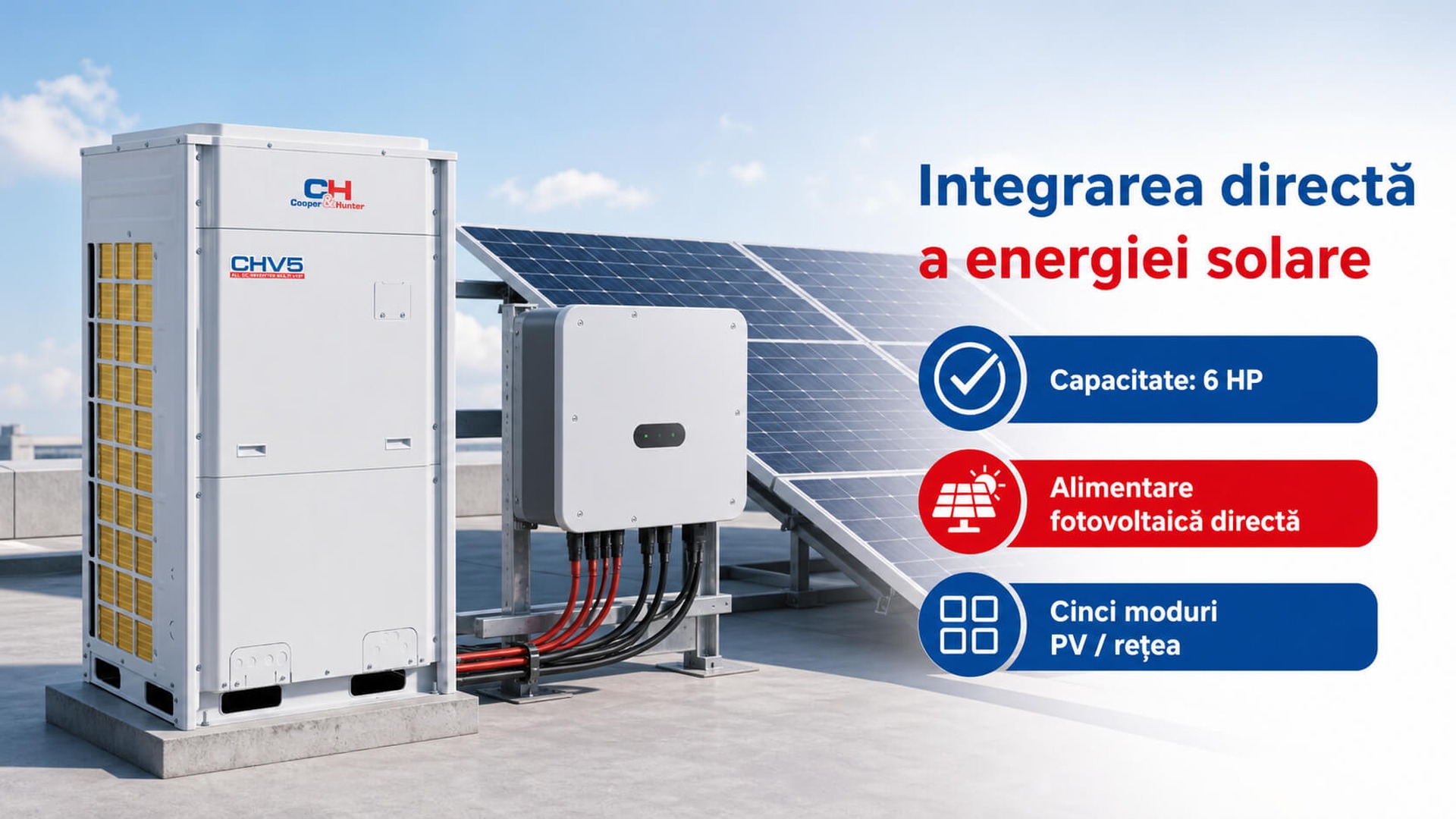

Integrarea directă a energiei solare în sistemul VRF
Modelul de 6 HP este acționat direct din panouri prin alimentare fotovoltaică, iar cele cinci moduri PV/rețea comută între producția locală, rețea și surplus.
Astfel, climatizarea de 16 kW folosește prioritar energia disponibilă pe loc. Parametrul trebuie corelat cu restul configurației și cu limitele precizate în documentația tehnică a sistemului.
Performanță de 6 HP pentru sarcina proiectată
Modelul oferă 16 kW la răcire și 18 kW la încălzire, în clasa de 6 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.51 și SCOP 4.38; cu unități tip casetă, SEER 6.52 și SCOP 4.01.
Controlul capacității pentru utilizarea energiei disponibile
Compresorul DC Inverter Rotary acoperă cei 6 HP ai modelului, cu reglare PID care menține turația potrivită cu sarcina și cu producția fotovoltaică.
Circuitul este încărcat cu 3.3 kg de R410A. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.

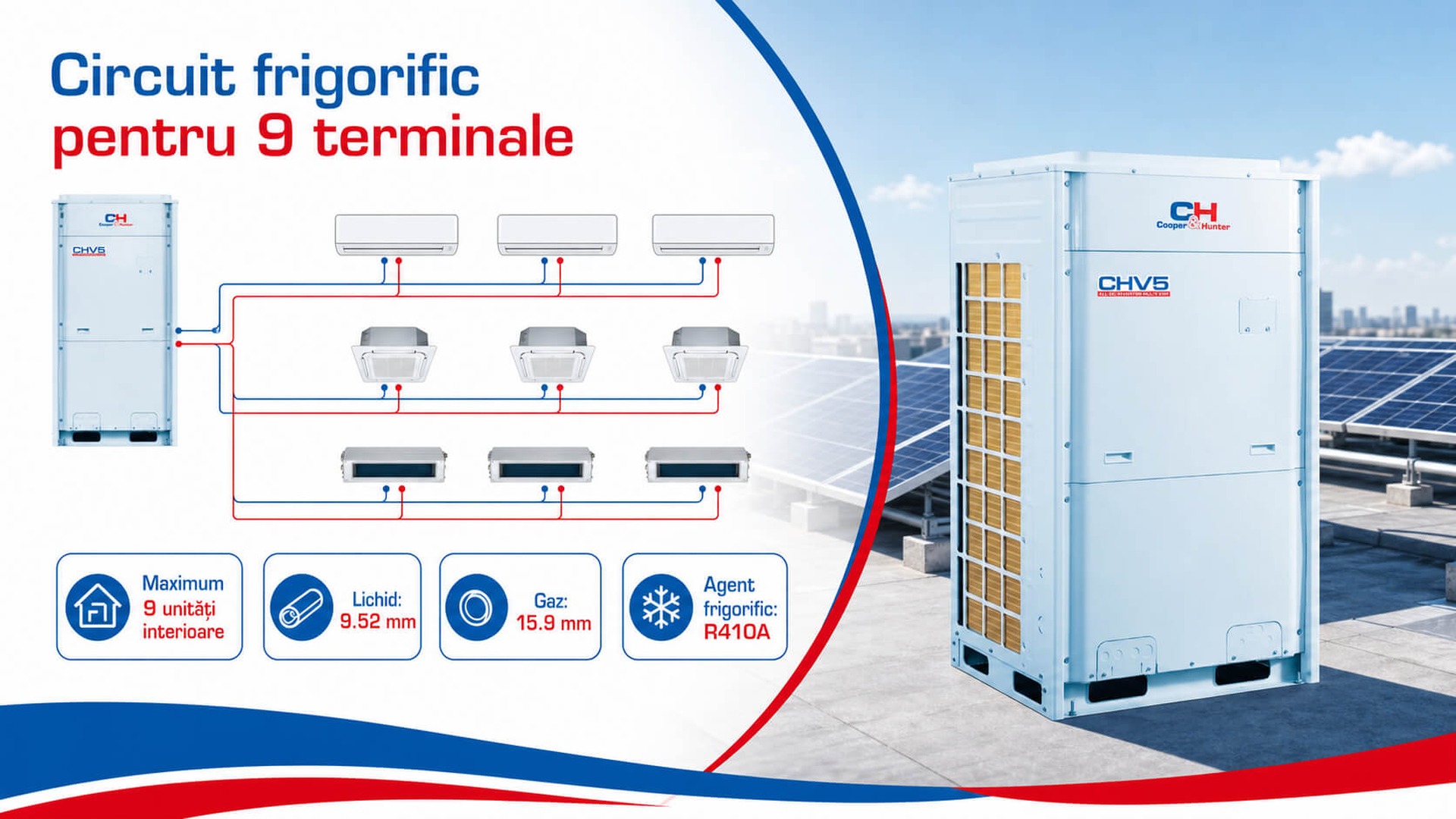

Circuit frigorific dimensionat pentru 9 terminale
La modelul CHV-PV160NK pot fi conectate maximum 9 unități interioare. Traseul final se dimensionează din documentația de instalare, luând în calcul ramificațiile și diferențele de nivel ale proiectului.
Racordurile au 9.52 mm pe lichid și 15.9 mm pe gaz, ambele pe R410A. Racordurile se confirmă după stabilirea traseului și a ramificațiilor necesare configurației complete.

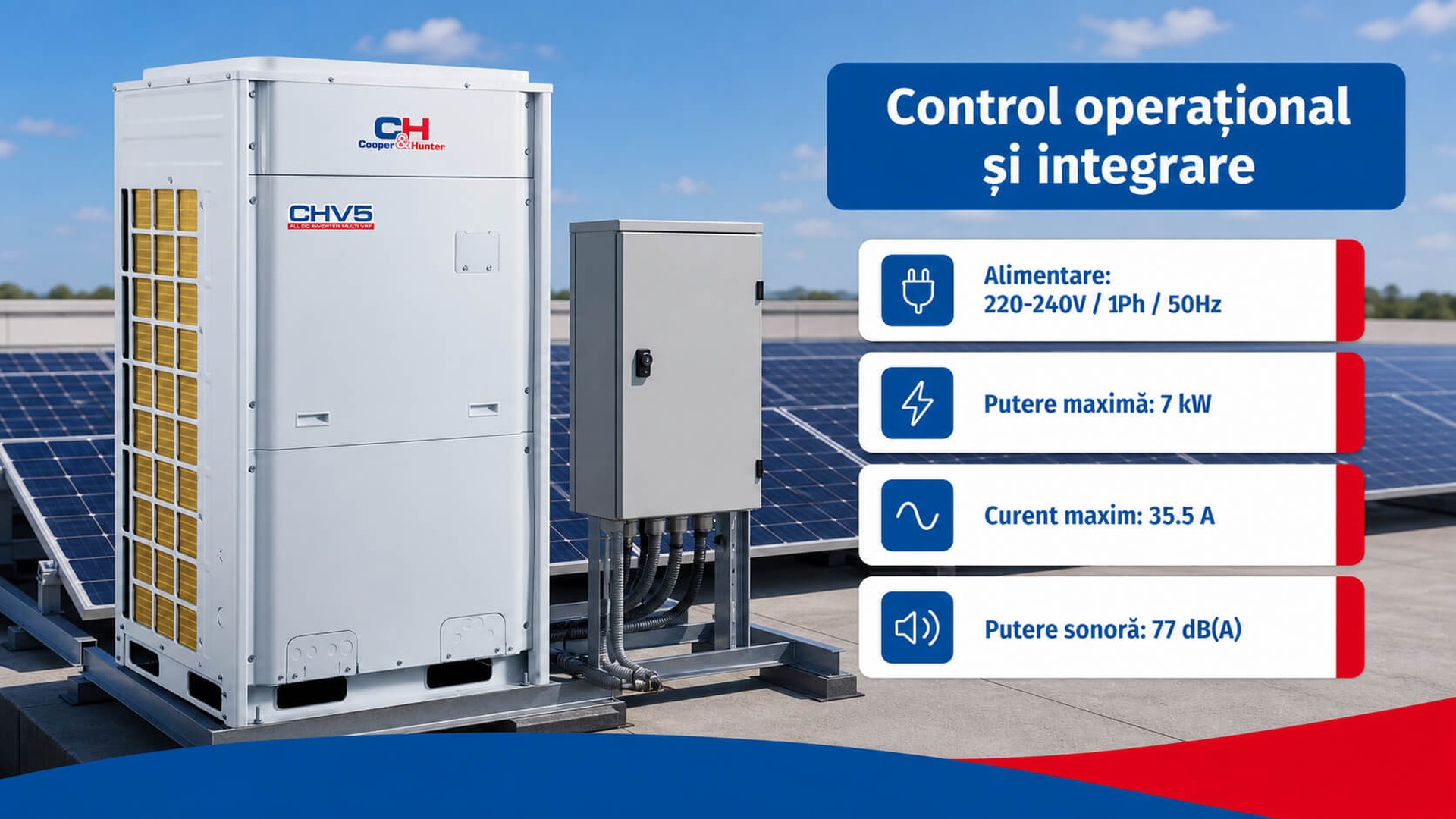

Control operațional și integrare în sistemul clădirii
Puterea sonoră cu unități duct este 77 dB(A). Funcția se coordonează cu automatizarea și controlerele compatibile alese pentru arhitectura instalației.
Alimentarea este 220-240V / 1Ph / 50Hz, puterea absorbită maximă este 7 kW, iar curentul maxim este 35.5 A. Protecțiile complete și degivrarea inteligentă asigură funcționarea sigură a celor 6 HP în regim variabil, alimentat din panouri sau din rețea.
Masă netă de 124 kg și coordonarea accesului tehnic
Cu 900×340×1345 mm și 124 kg net, unitatea păstrează gabaritul compact al gamei Solar. Aceste date se folosesc la dimensionarea suportului, a căilor de manipulare și a accesului necesar operațiunilor de service.
Cei 124 kg și gabaritul de 900×340×1345 mm susțin cei 6 HP pe un cadru la sol sau pe console, cu spațiu de acces lateral pentru service.
Coordonare tehnică de la selecție la punerea în funcțiune
Pentru cei 6 HP și 16 kW ai modelului CHV-PV160NK, proiectantul și instalatorul pot corela numărul de terminale și traseele cu puterea tabloului fotovoltaic și condițiile de montaj. Pentru definitivarea soluției, echipa Cooper&Hunter este disponibilă la specificare.
