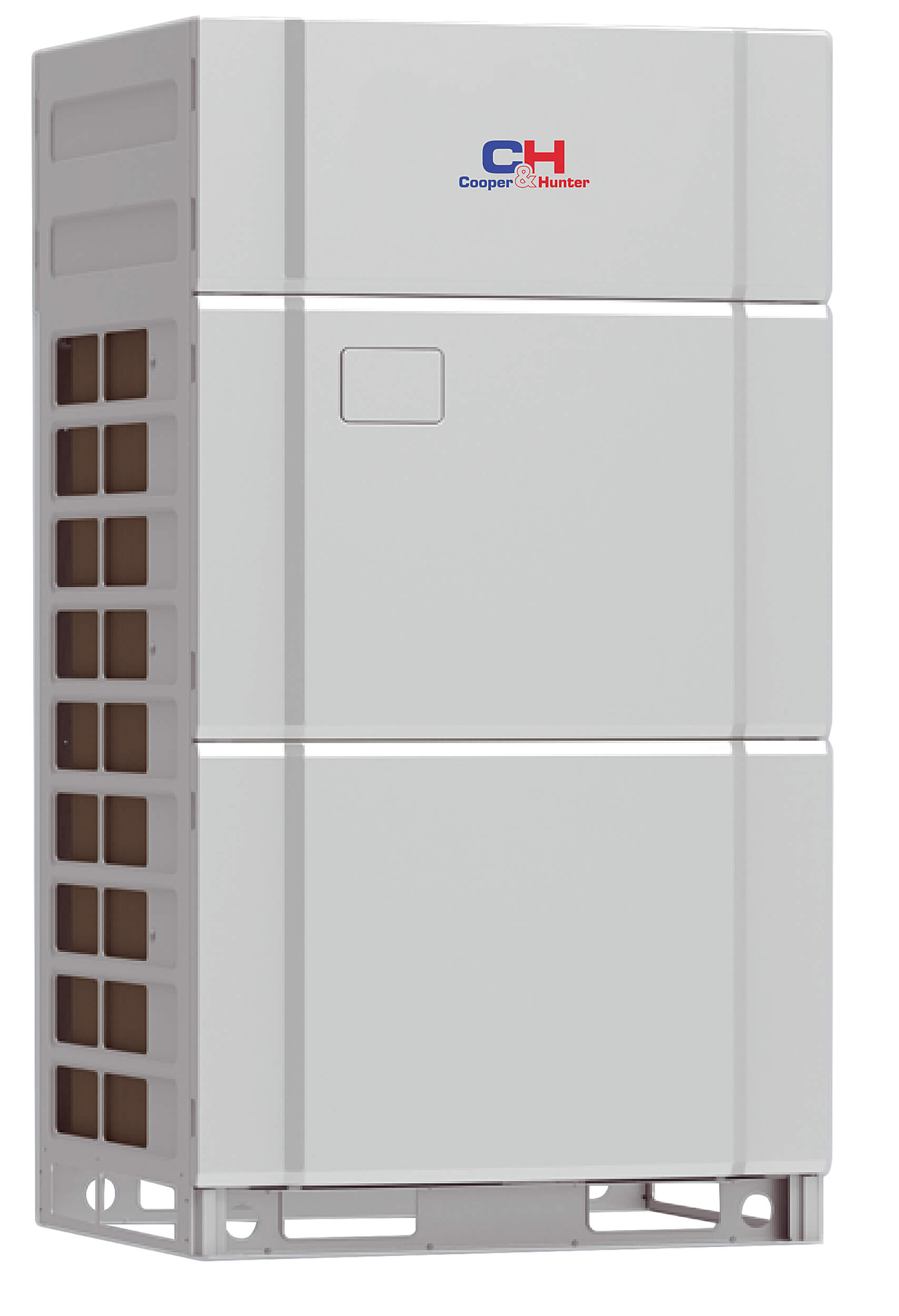

CHV6-280NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-280NMX este unitatea VRF de 10 HP din platforma CHV6, cu pompă de căldură pe două țevi: 28 kW la răcire și 31.5 kW la încălzire pentru până la 16 terminale, dimensiune uzuală pentru un etaj de birouri sau un mic hotel.
Selecția modelului CHV6-280NMX pornește de la sarcina termică a clădirii și limita de 16 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

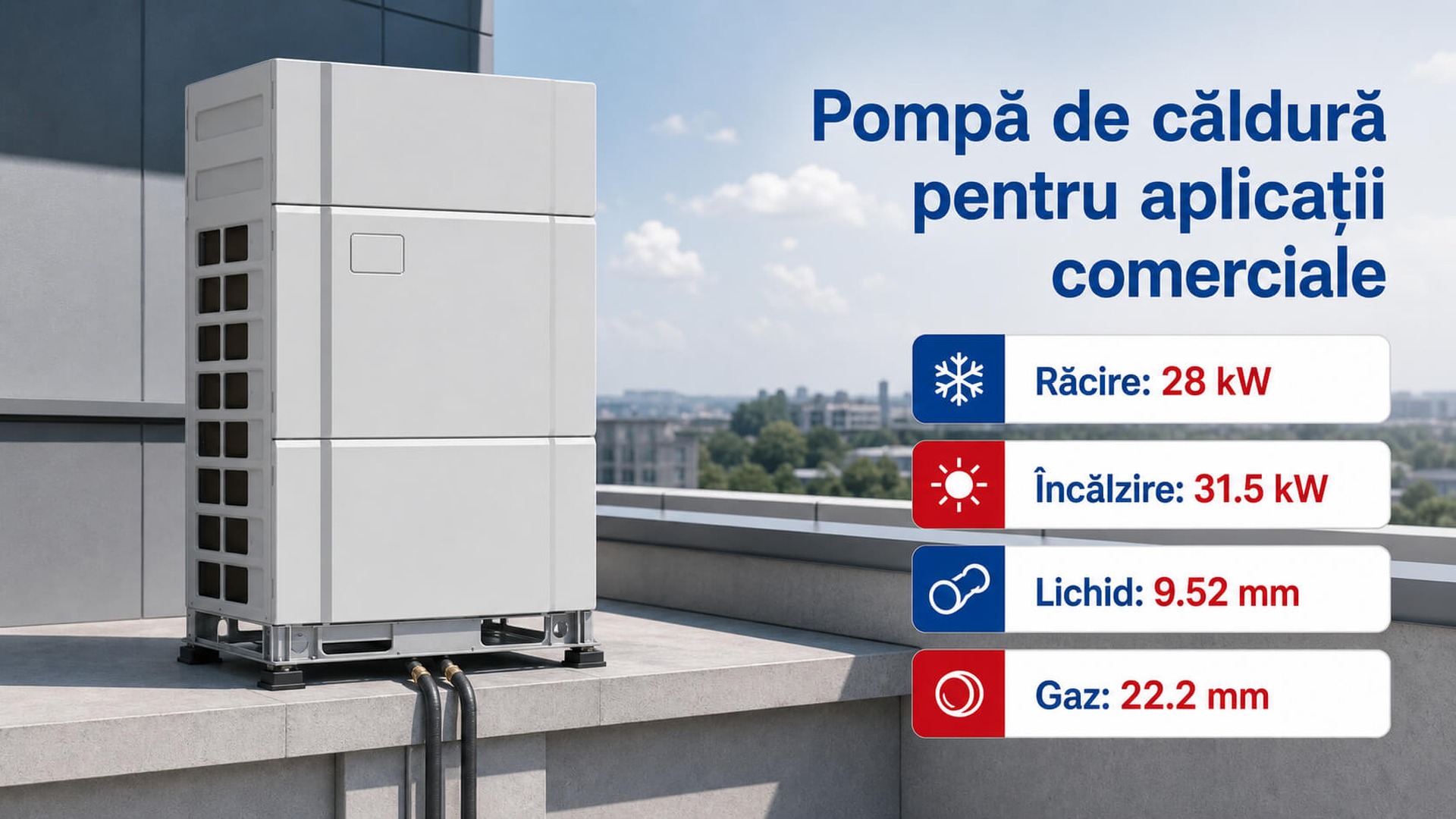

Pompă de căldură VRF pentru aplicații comerciale
În regim pompă de căldură, unitatea trimite cei 28 kW frigorifici sau 31.5 kW termici către toate zonele deodată, în același regim la un moment dat.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

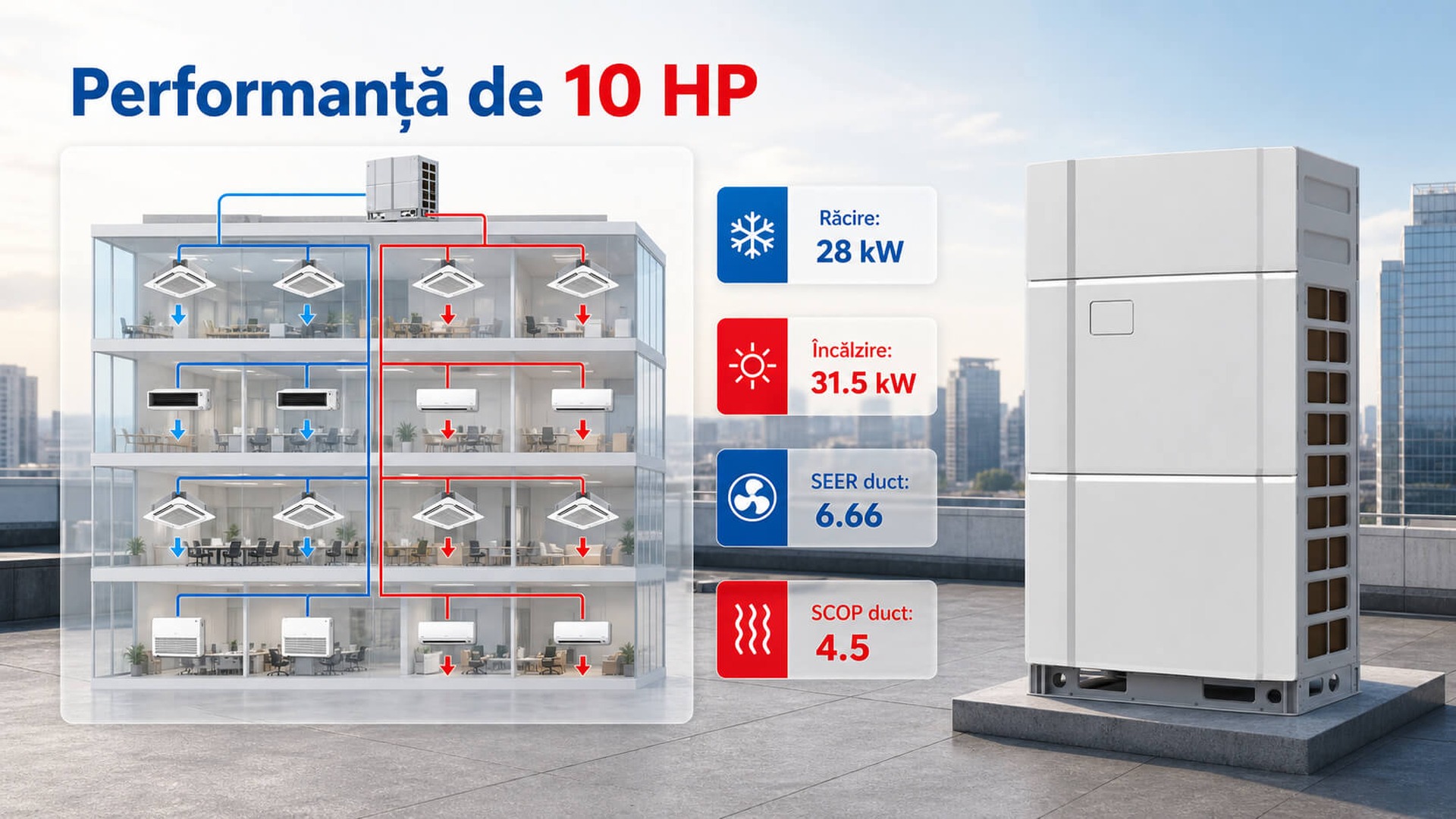

Performanță de 10 HP pentru sarcina proiectată
Modelul oferă 28 kW la răcire și 31.5 kW la încălzire, în clasa de 10 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.66 și SCOP 4.5; cu unități tip casetă, SEER 6.33 și SCOP 4.75.

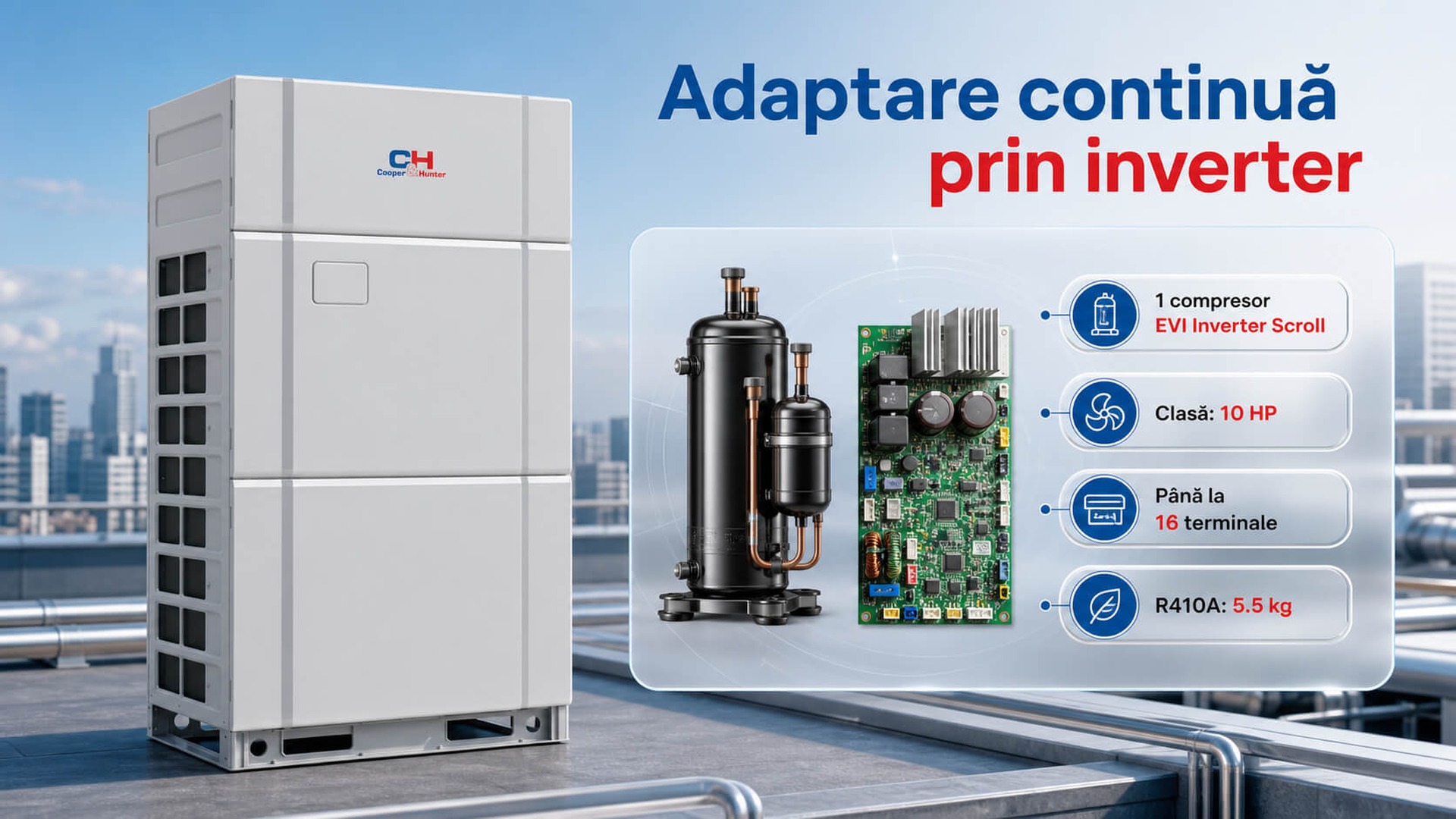

Tehnologie inverter pentru adaptarea continuă a capacității
Un compresor EVI Inverter Scroll deservește clasa de 10 HP și își ajustează turația după cererea celor 16 terminale, evitând porniri-opriri repetate; circuitul conține 5.5 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

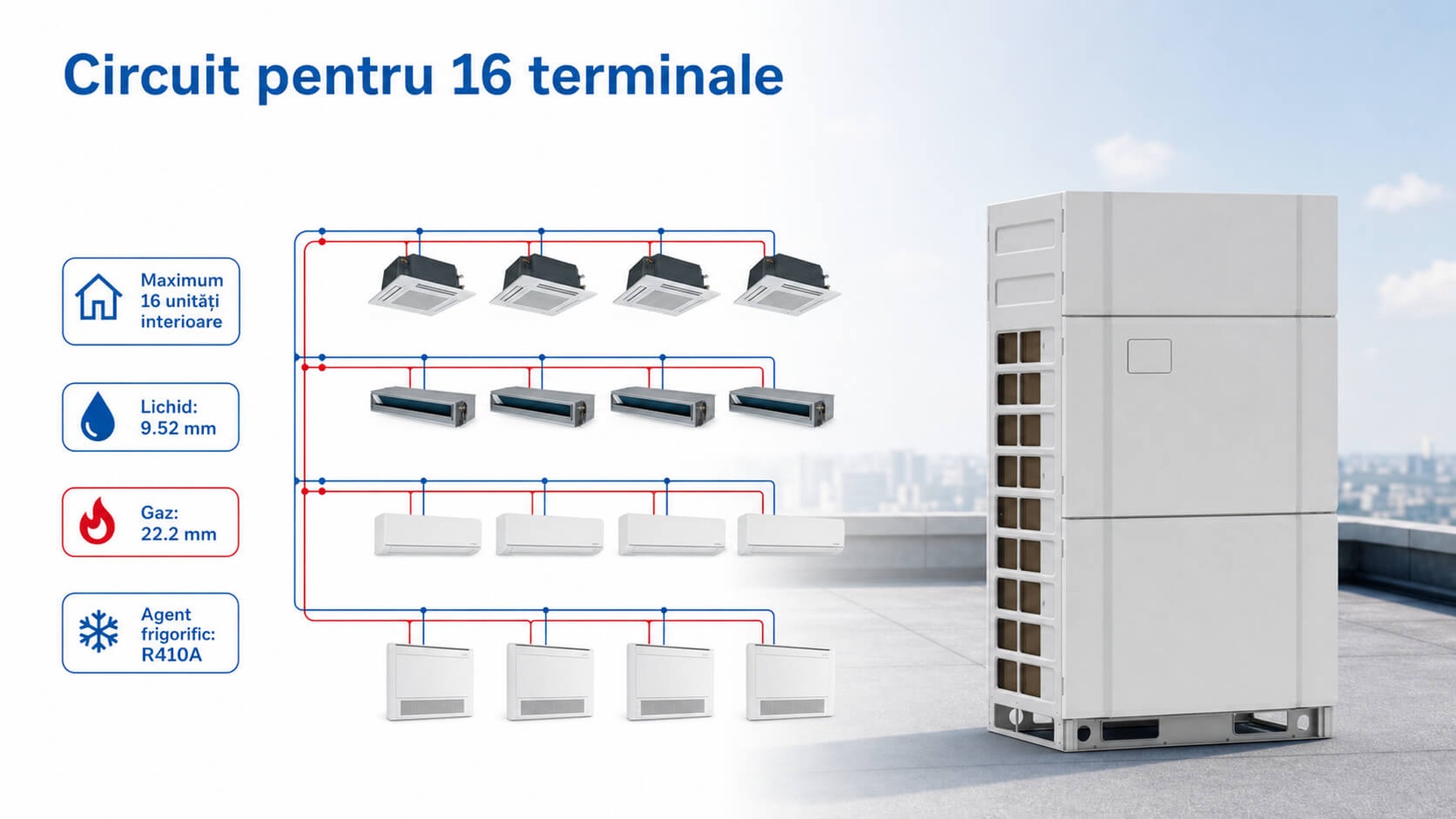

Circuit frigorific dimensionat pentru 16 terminale
La modelul CHV6-280NMX pot fi conectate maximum 16 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 22.2 mm; circuitul utilizează R410A.

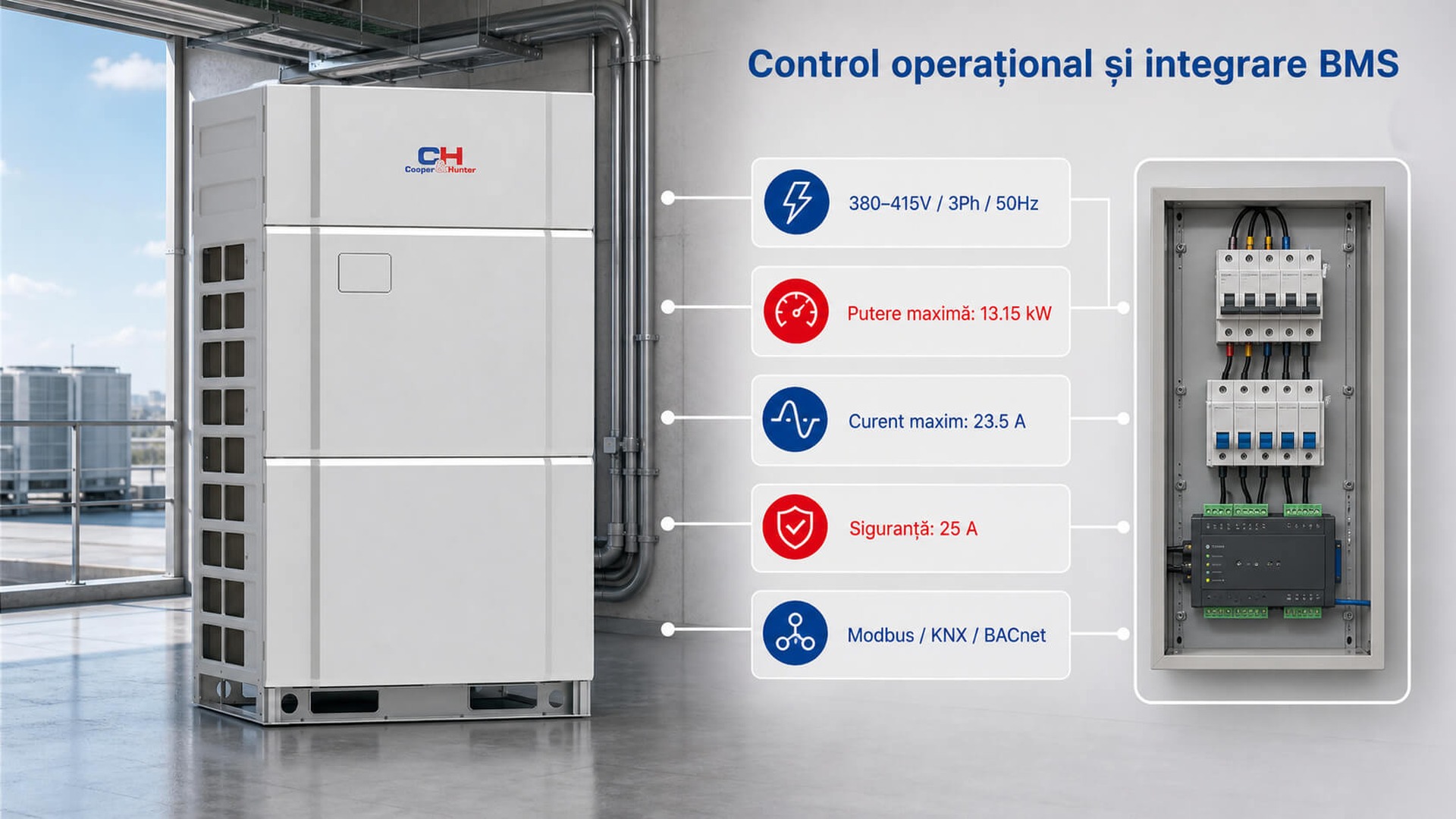

Control operațional și integrare în sistemul clădirii
Presiunea sonoră declarată este de 57 dB(A). Puterea sonoră cu unități duct este 84 dB(A), iar cu unități casetă este 86 dB(A).
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 13.15 kW, curentul maxim 23.5 A, iar siguranța recomandată 25 A. Prin Modbus, KNX și BACnet unitatea se leagă la BMS, iar contorizarea inteligentă a energiei raportează consumul pe sistem.

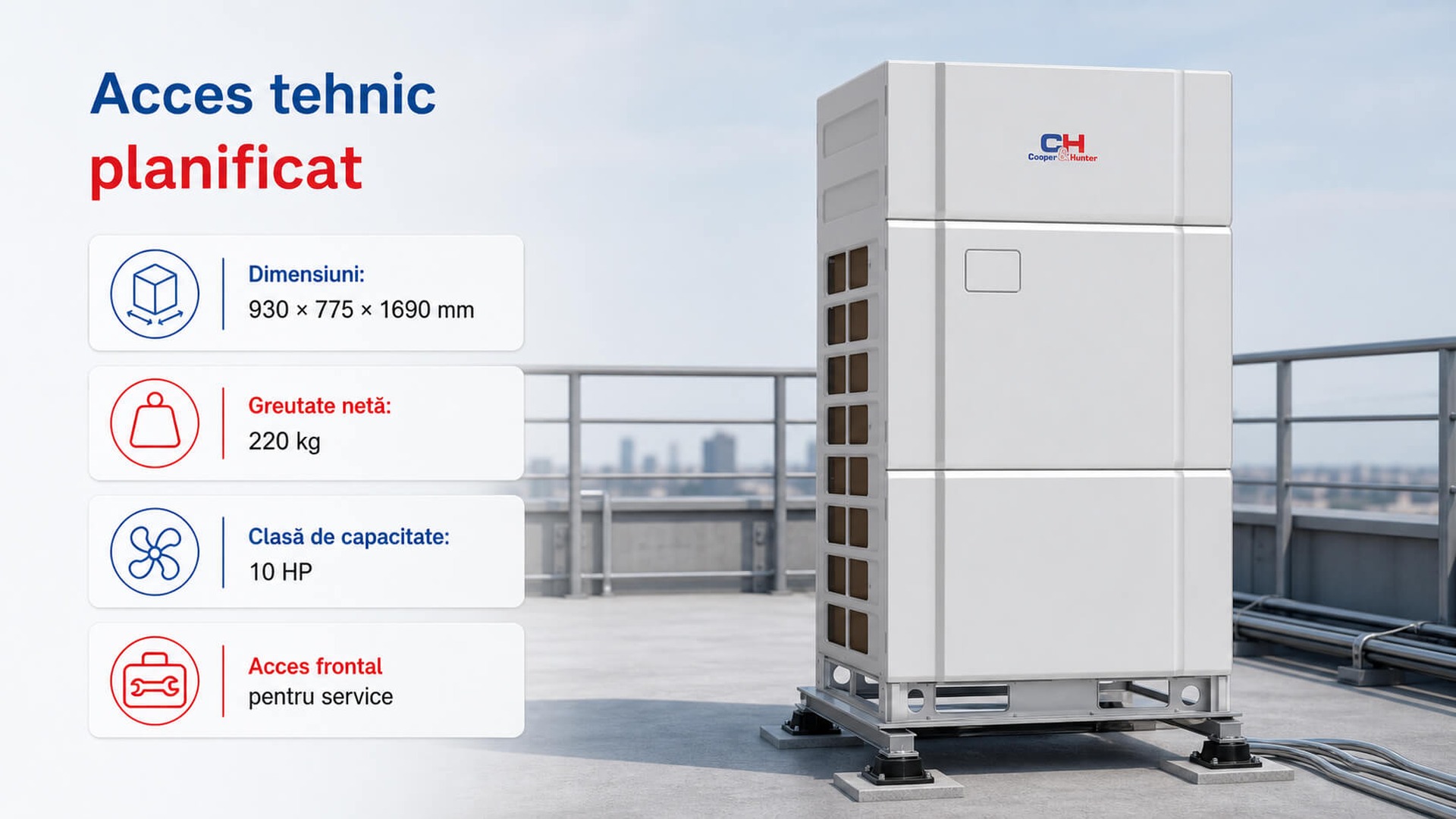

Masă netă de 220 kg și coordonarea accesului tehnic
Cele 930×775×1690 mm și 220 kg net încap pe un cadru standard; se lasă liber spațiul de aspirație și de refulare cerut de un ventilator de 10 HP, plus accesul frontal pentru service.
Pentru CHV6-280NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Integrarea modelului CHV6-280NMX într-o soluție HVAC coerentă
Cu 10 HP și 16 terminale maxime, CHV6-280NMX acoperă un etaj de birouri sau un mic hotel; de la cei 28 kW se dimensionează terminalele și traseele de 9.52/22.2 mm. Echipa Cooper&Hunter sprijină verificarea compatibilității și finalizarea listei de componente.
