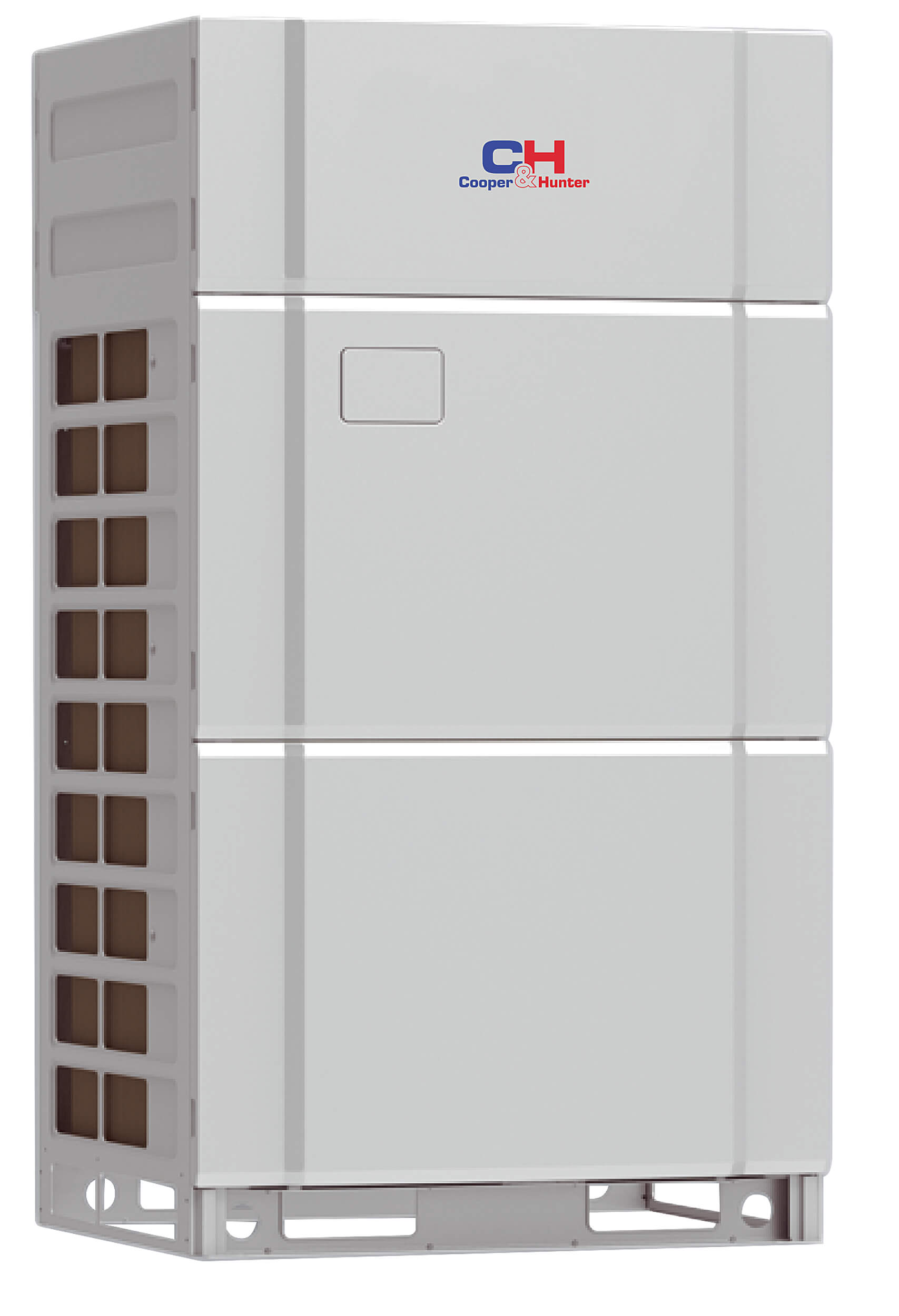

CHV6-335NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-335NMX este unitatea VRF de 12 HP din platforma CHV6, cu pompă de căldură pe două țevi: 33.5 kW la răcire, 37.5 kW la încălzire și până la 19 unități interioare, potrivită pentru clădiri comerciale medii cu mai multe zone.
Selecția modelului CHV6-335NMX pornește de la sarcina termică a clădirii și limita de 19 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

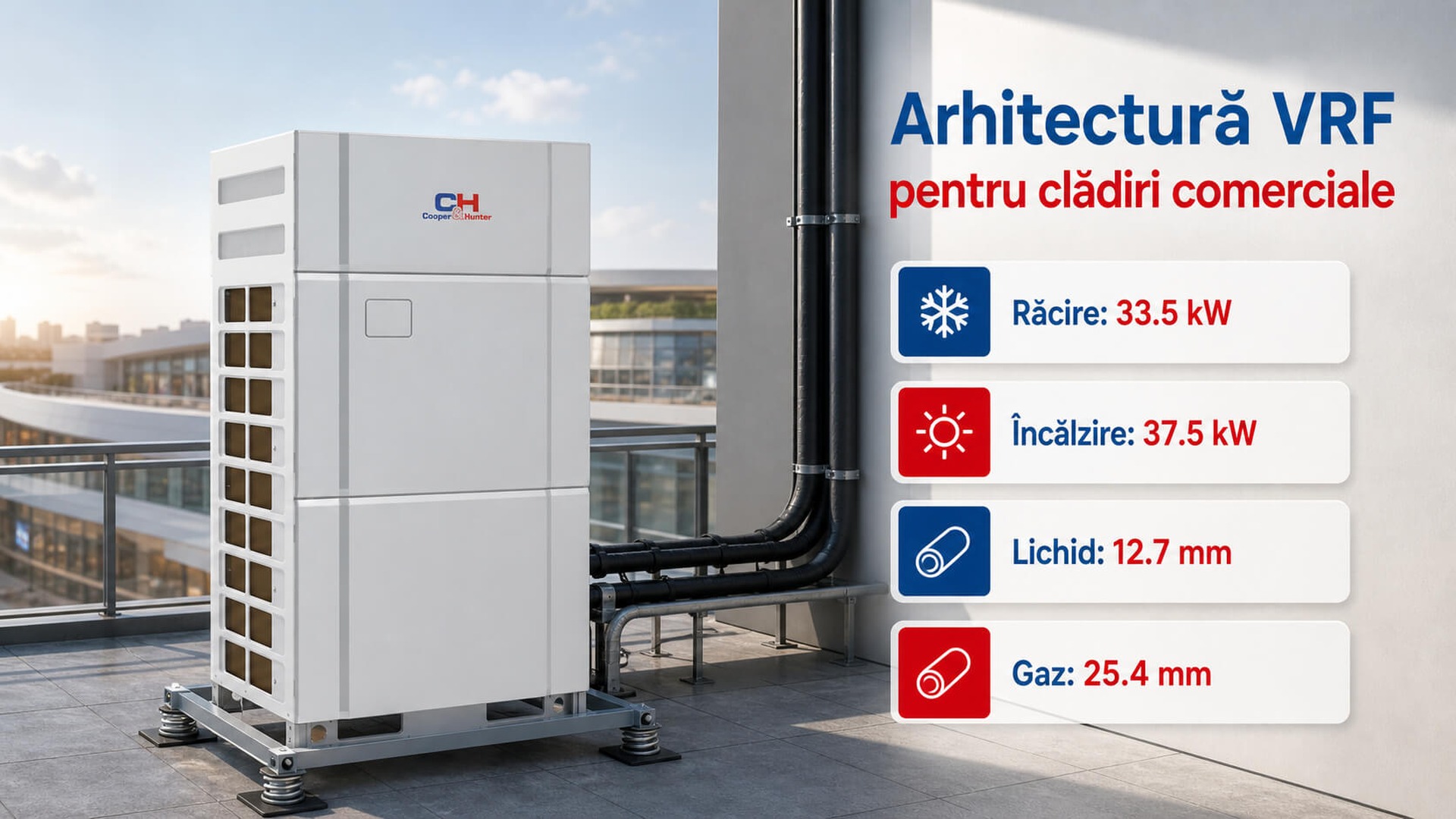

Arhitectură VRF pentru clădiri cu mai multe zone
Ca pompă de căldură, unitatea alimentează centralizat cei 33.5 kW frigorifici sau 37.5 kW termici, întregul sistem lucrând în același regim la un moment dat.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.

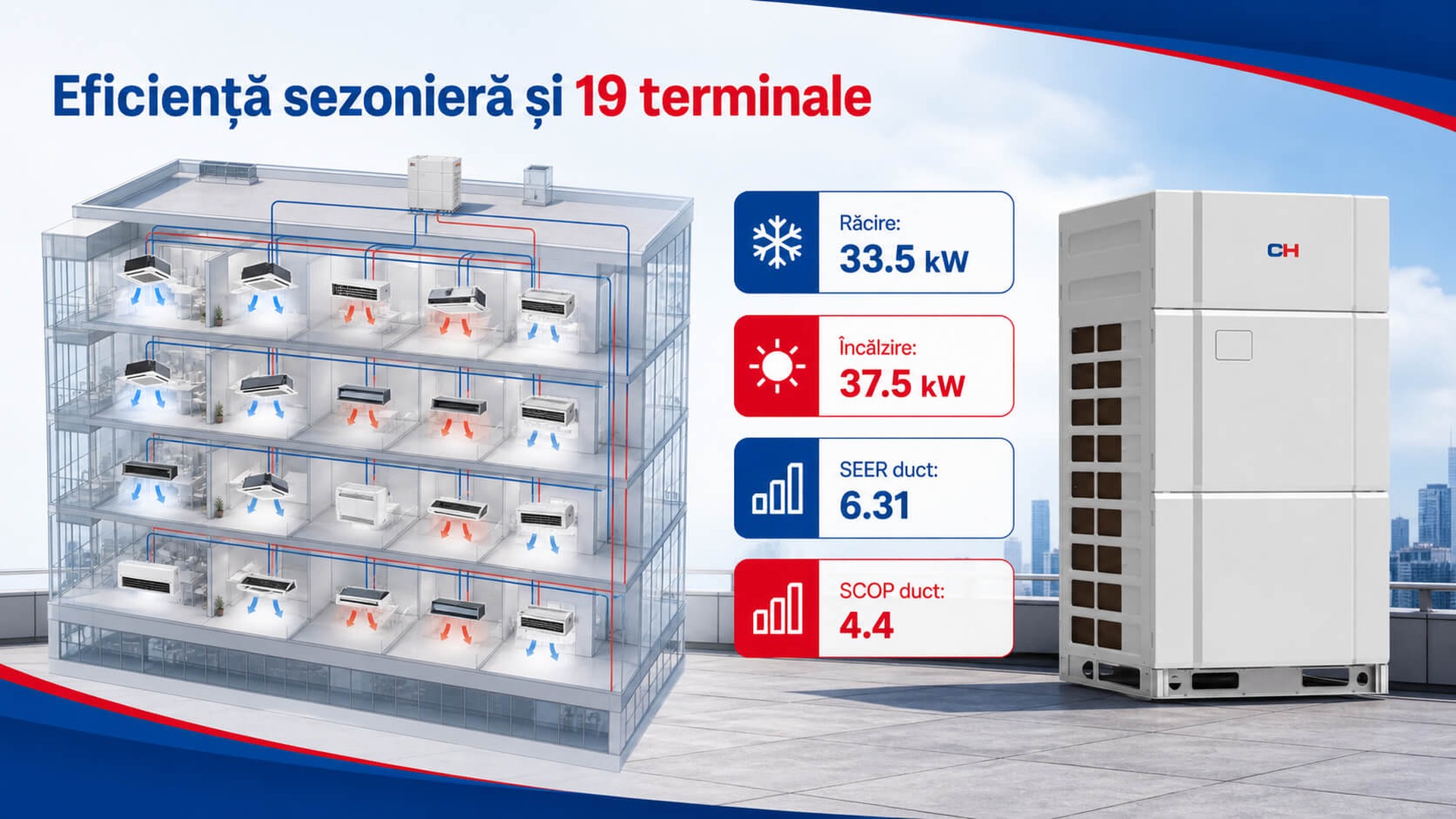

Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 33.5 kW la răcire și 37.5 kW la încălzire, în clasa de 12 HP.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.31 și SCOP 4.4; cu unități tip casetă, SEER 6.58 și SCOP 4.35.

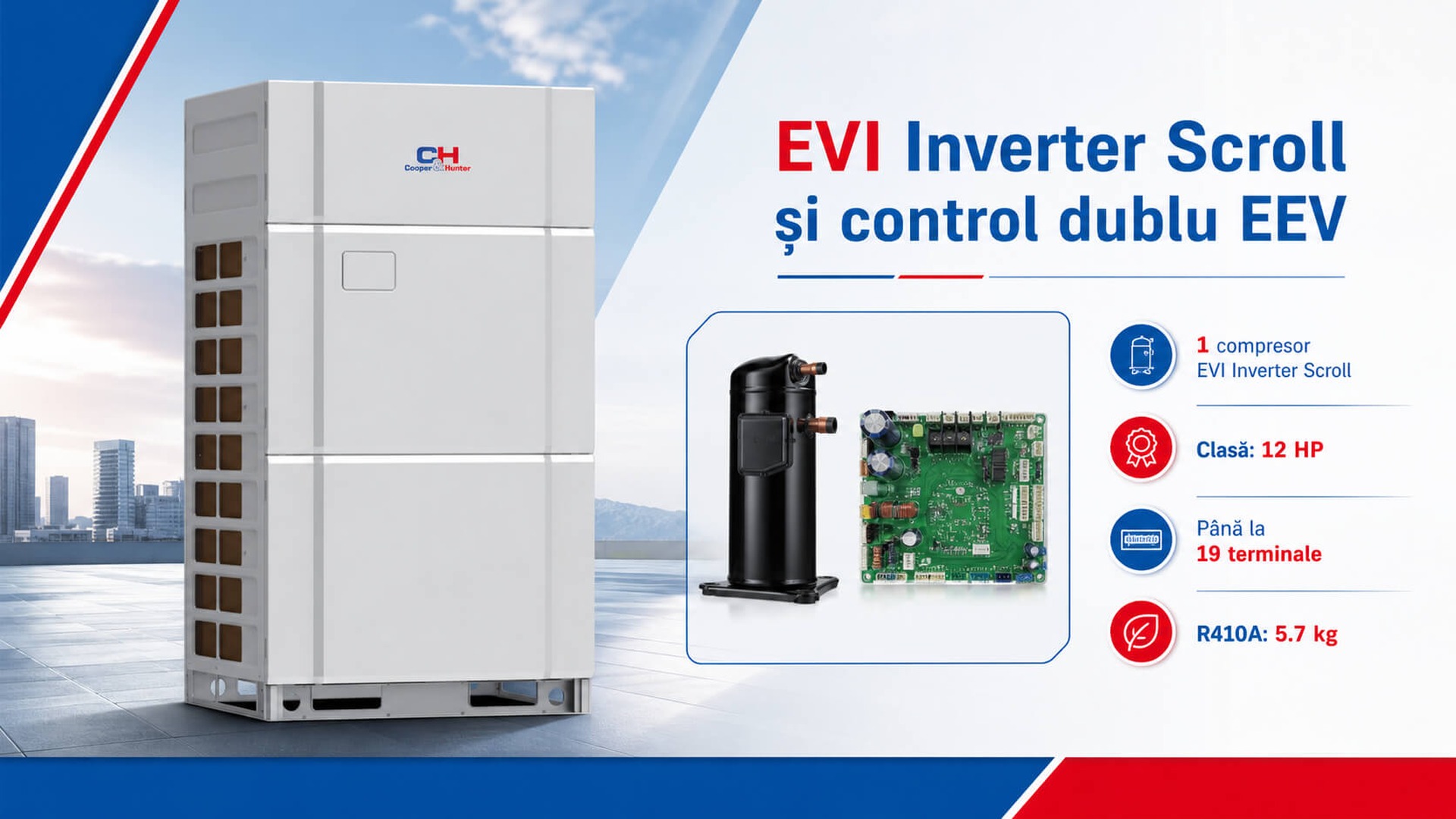

Compresor EVI Inverter Scroll și control dublu EEV
Un compresor EVI Inverter Scroll acoperă clasa de 12 HP, modulând turația după sarcina celor 19 terminale; în circuit se află 5.7 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

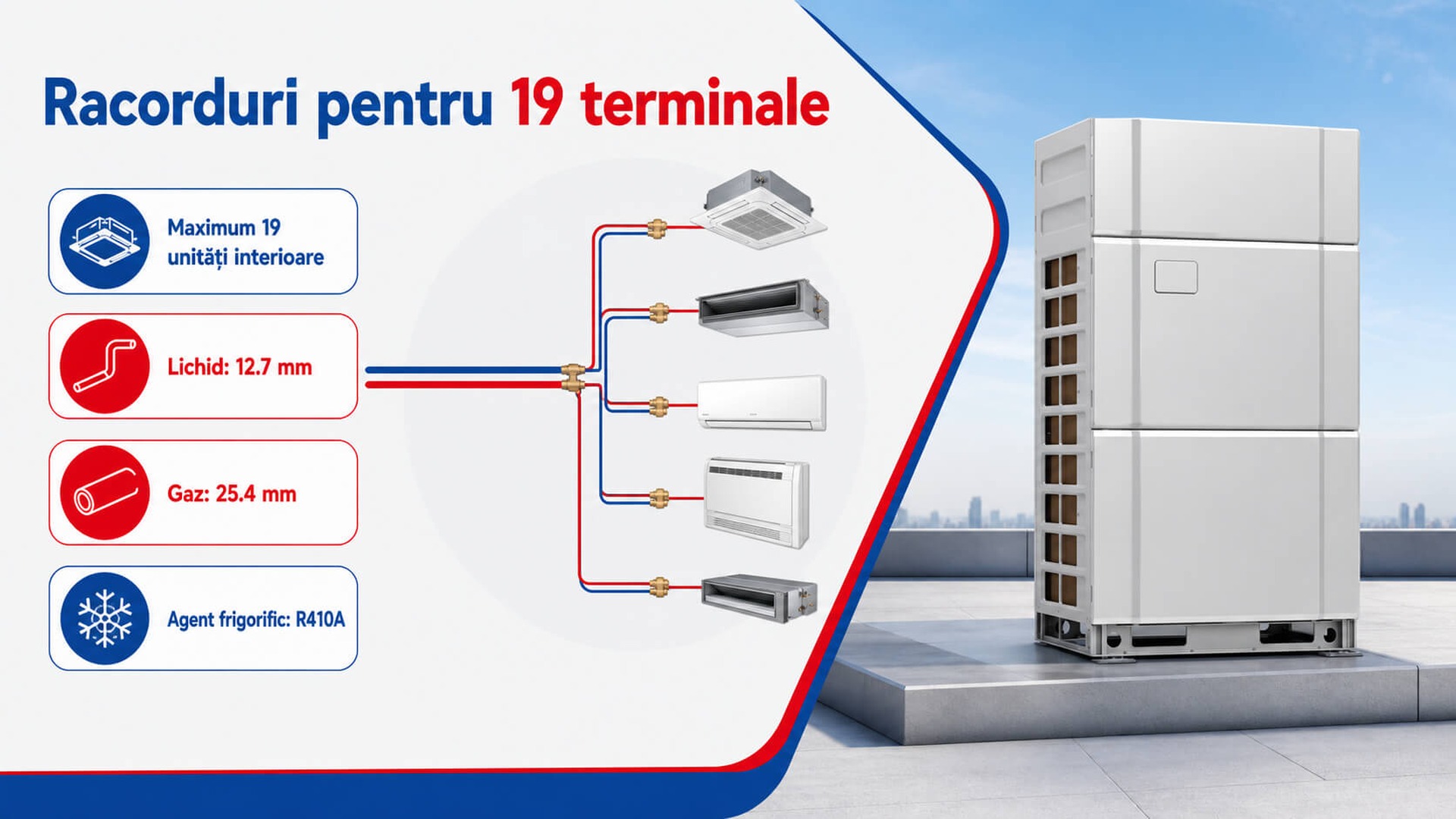

Racorduri de 12.7 mm pe lichid și 25.4 mm pe gaz
La modelul CHV6-335NMX pot fi conectate maximum 19 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 25.4 mm; circuitul utilizează R410A.

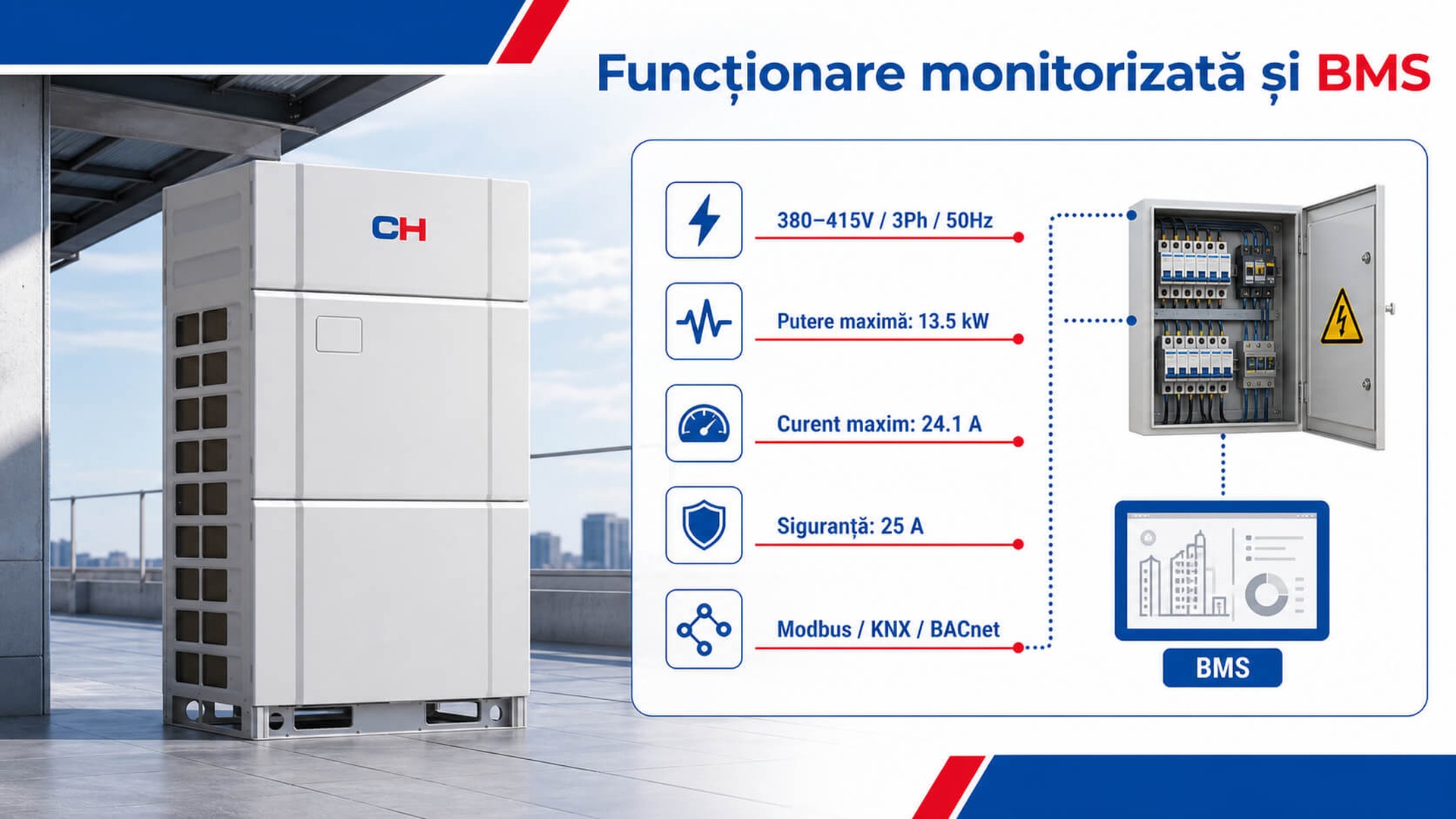

Funcționare monitorizată pentru exploatarea instalației
Presiunea sonoră declarată este de 59 dB(A). Puterea sonoră cu unități duct este 86 dB(A), iar cu unități casetă este 86 dB(A).
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 13.5 kW, curentul maxim 24.1 A, iar siguranța recomandată 25 A. Unitatea se integrează în BMS prin Modbus, KNX și BACnet, iar sistemul inteligent de contorizare urmărește energia consumată.

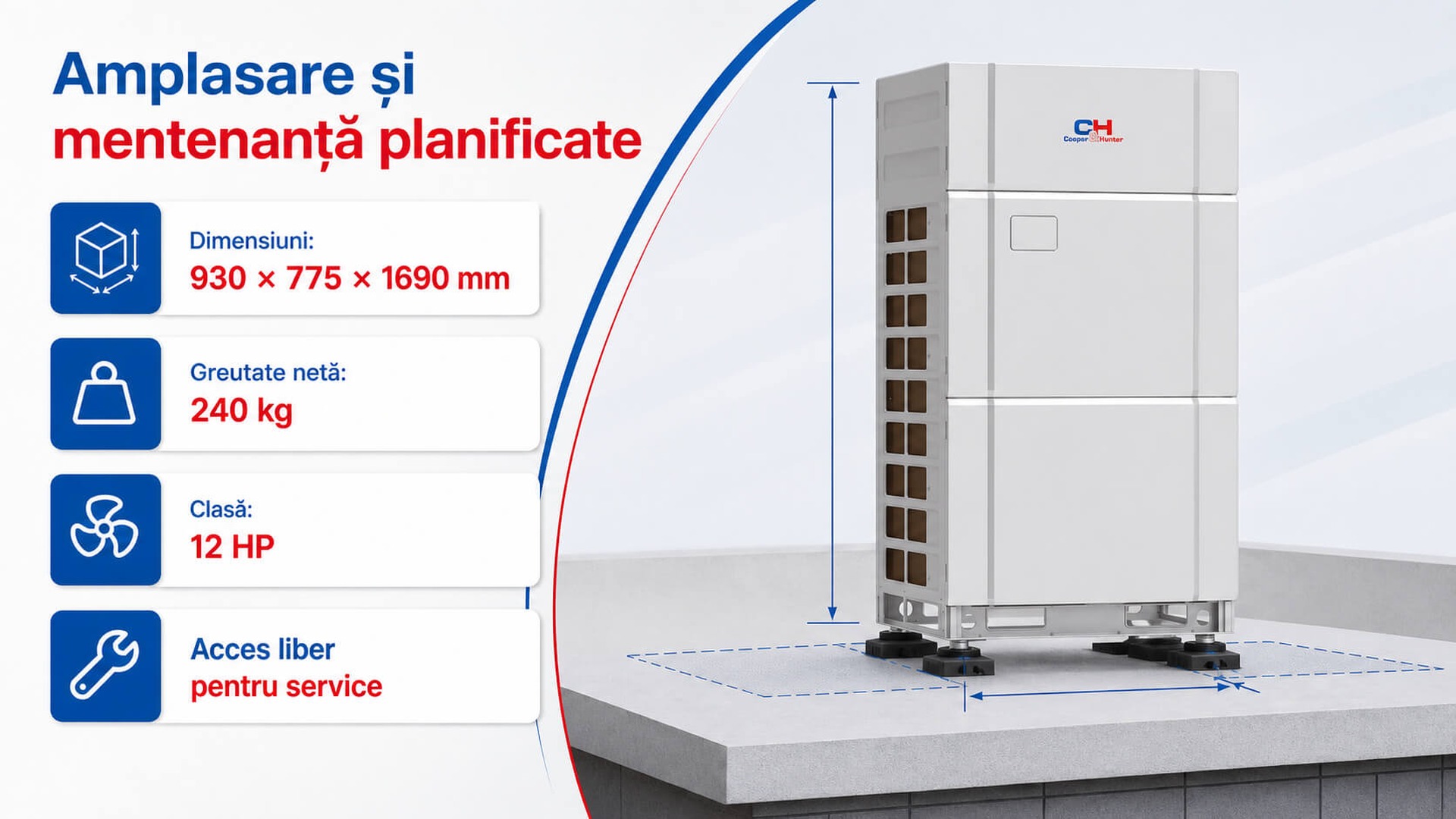

Dimensiuni clare pentru amplasare și mentenanță
La 930×775×1690 mm și 240 kg net, unitatea rămâne pe același gabarit ca modelele mai mici din serie, dar cu circa 20 kg în plus față de clasa de 8–10 HP; suportul și spațiile de ventilare se verifică pentru cei 12 HP.
Pentru CHV6-335NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-335NMX, alegere documentată pentru proiectare și execuție
Cu 12 HP și 19 terminale maxime, CHV6-335NMX se pretează clădirilor comerciale medii; pornind de la cei 33.5 kW și de la traseele de 12.7/25.4 mm se stabilesc terminalele și distribuția. Echipa Cooper&Hunter ajută la verificarea compatibilității și la finalizarea soluției.
