CHV6-450NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-450NMX este unitatea VRF de 16 HP din platforma CHV6, cu pompă de căldură pe două țevi: 45 kW la răcire, 50 kW la încălzire și până la 26 de terminale, pentru clădiri comerciale mari cu mai multe zone.
Selecția modelului CHV6-450NMX pornește de la sarcina termică a clădirii și limita de 26 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

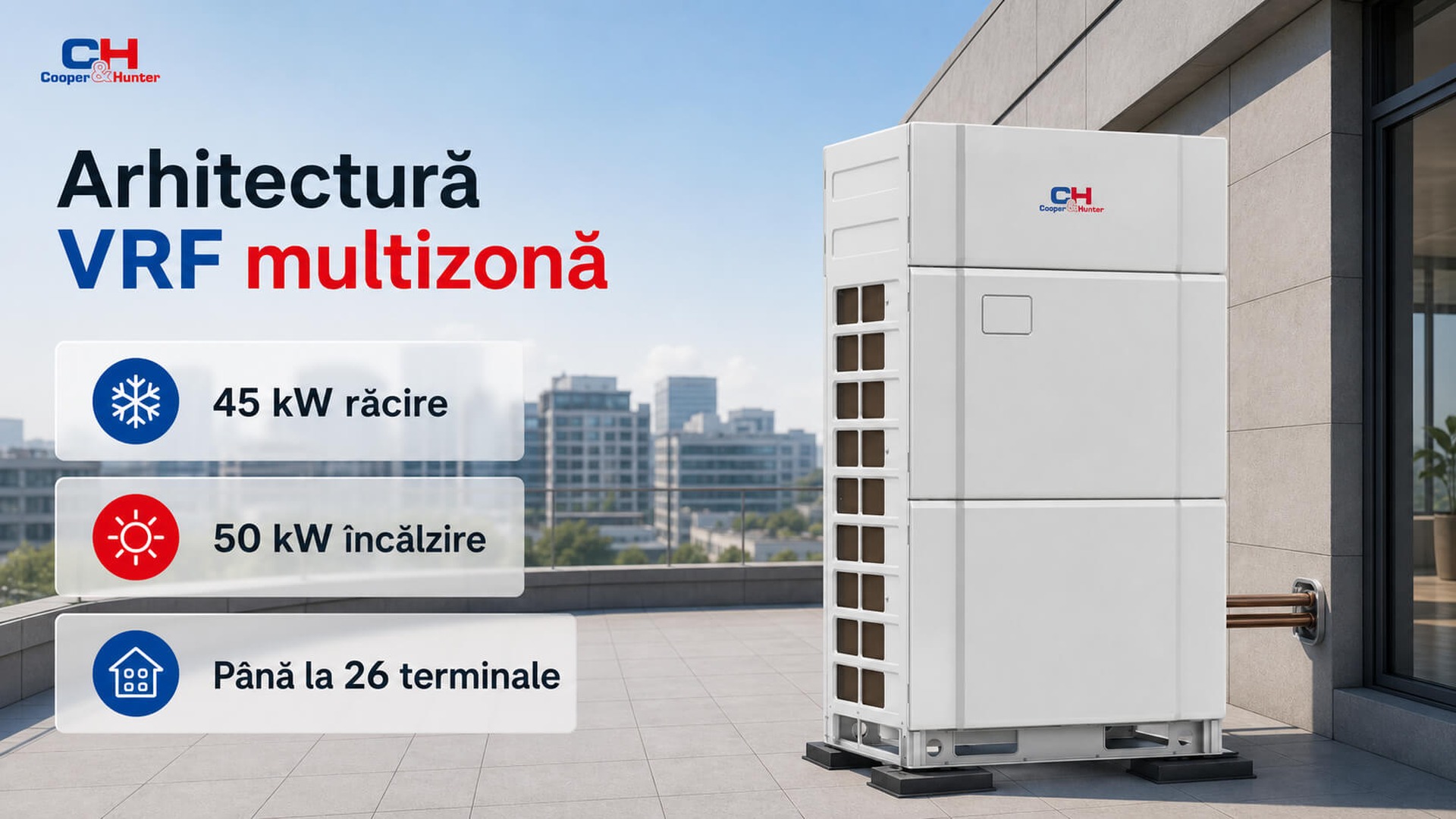

Arhitectură VRF pentru clădiri cu mai multe zone
Ca pompă de căldură, unitatea alimentează centralizat cei 45 kW frigorifici sau 50 kW termici, întreg sistemul funcționând în același regim la un moment dat.
Configurația finală se validează în proiectul tehnic, împreună cu echipamentele compatibile, traseele și condițiile de exploatare ale instalației.
Performanță de 16 HP pentru sarcina proiectată
Modelul oferă 45 kW la răcire și 50 kW la încălzire, în clasa de 16 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.24 și SCOP 4.6; cu unități tip casetă, SEER 6.41 și SCOP 4.44.
Compresor EVI Inverter Scroll și control dublu EEV
Un compresor EVI Inverter Scroll acoperă clasa de 16 HP și își reglează turația după sarcina celor 26 de terminale; circuitul conține 7.5 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

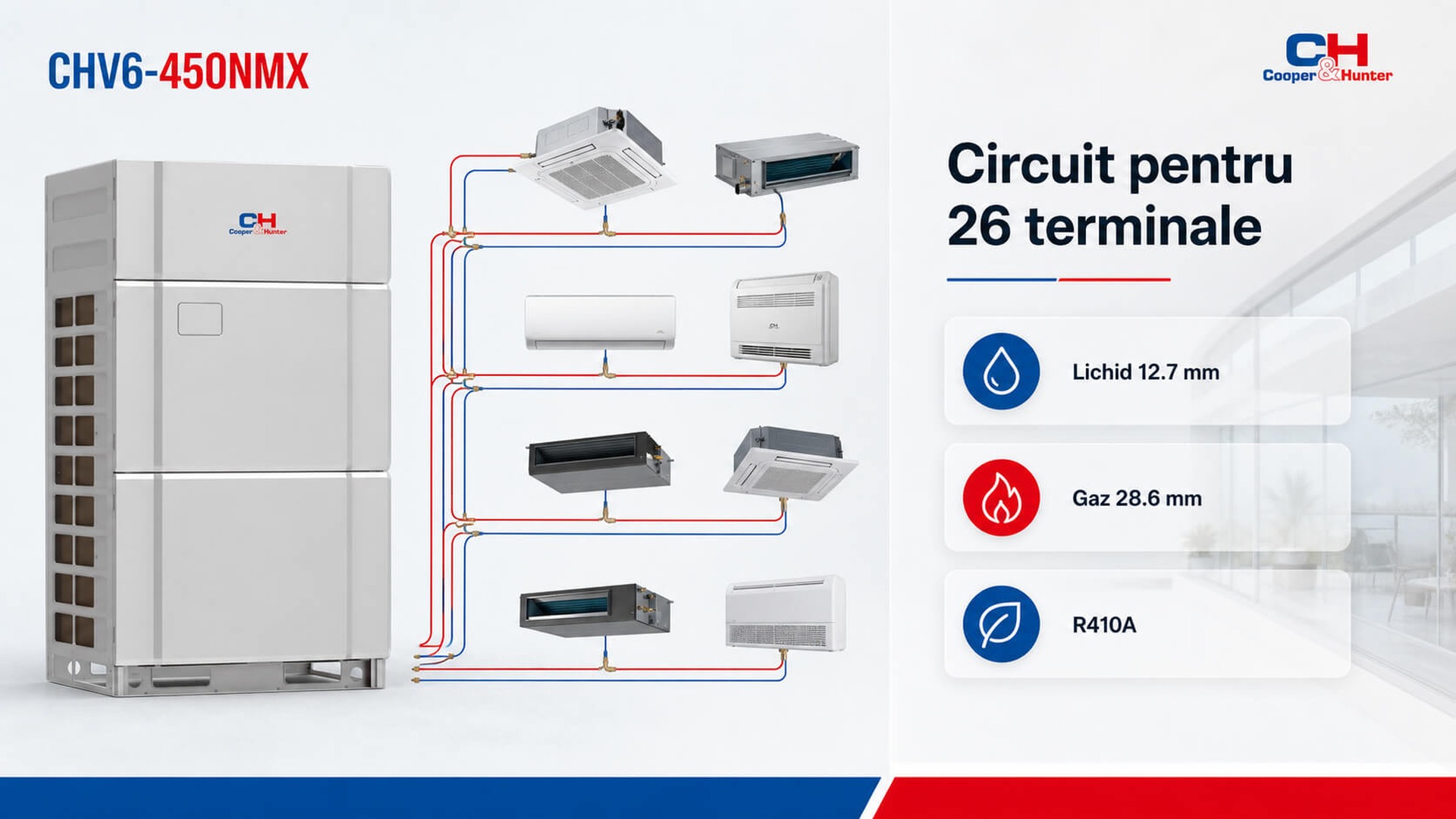

Circuit frigorific dimensionat pentru 26 terminale
La modelul CHV6-450NMX pot fi conectate maximum 26 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 12.7 mm, iar conexiunea de gaz este specificată la 28.6 mm; circuitul utilizează R410A.

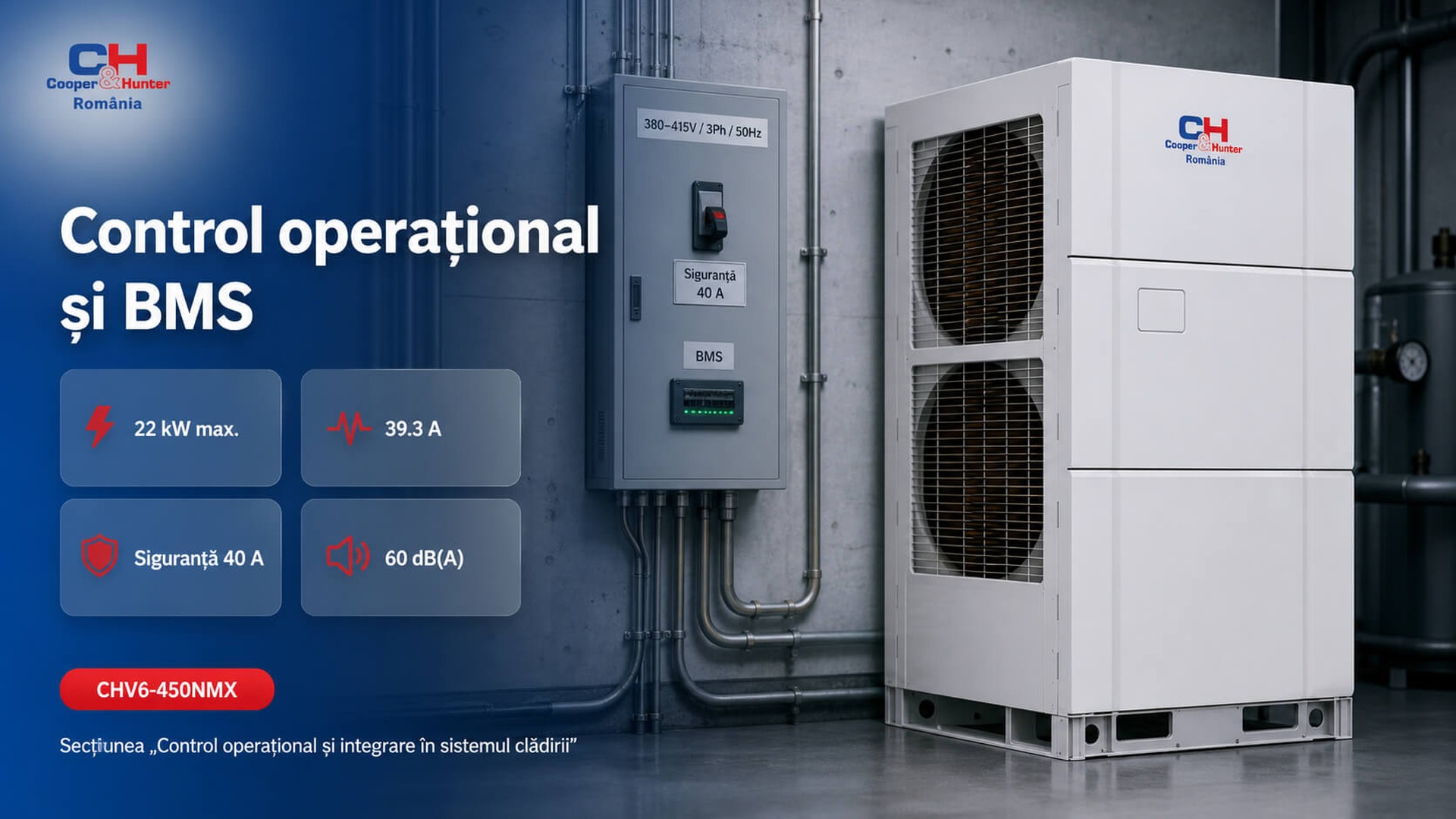

Control operațional și integrare în sistemul clădirii
Presiunea sonoră declarată este de 60 dB(A). Puterea sonoră cu unități duct este 93 dB(A), iar cu unități casetă este 93 dB(A).
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 22 kW, curentul maxim 39.3 A, iar siguranța recomandată 40 A. Unitatea se leagă la BMS prin Modbus, KNX și BACnet, iar contorizarea inteligentă a energiei raportează consumul pe sistem.

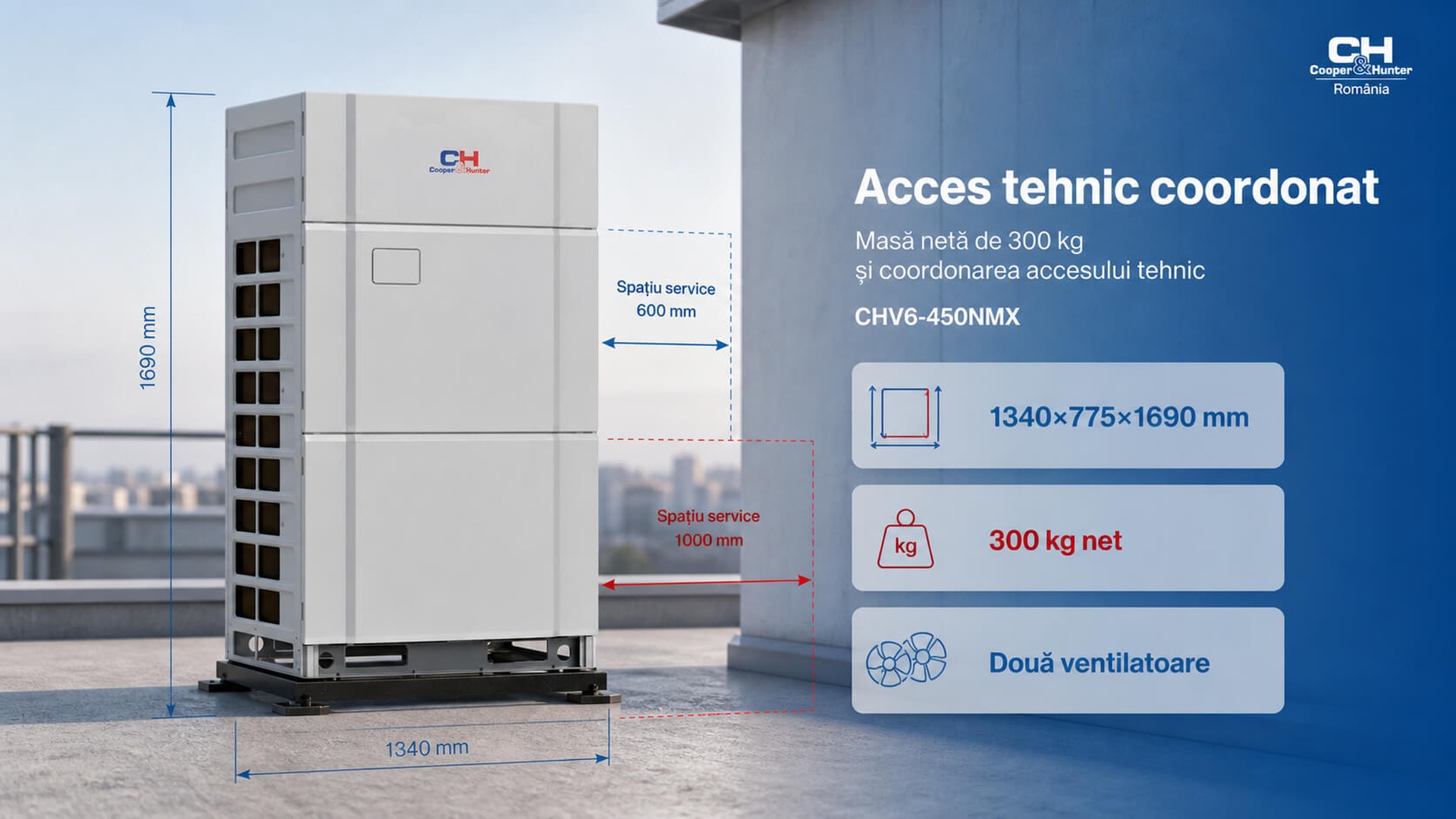

Masă netă de 300 kg și coordonarea accesului tehnic
Cu 1340×775×1690 mm și 300 kg net, CHV6-450NMX folosește același șasiu lat ca modelul de 14 HP, la aceeași masă; se verifică portanța suportului și spațiile de ventilare pentru cele două ventilatoare.
Pentru CHV6-450NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-450NMX, bază tehnică pentru un proiect VRF bine coordonat
Cu 16 HP și 26 de terminale, CHV6-450NMX servește clădiri comerciale mari; de la cei 45 kW și de la gazul de 28.6 mm se stabilesc terminalele și distribuția. Pentru lista de componente compatibile, echipa Cooper&Hunter oferă suport la specificare.
