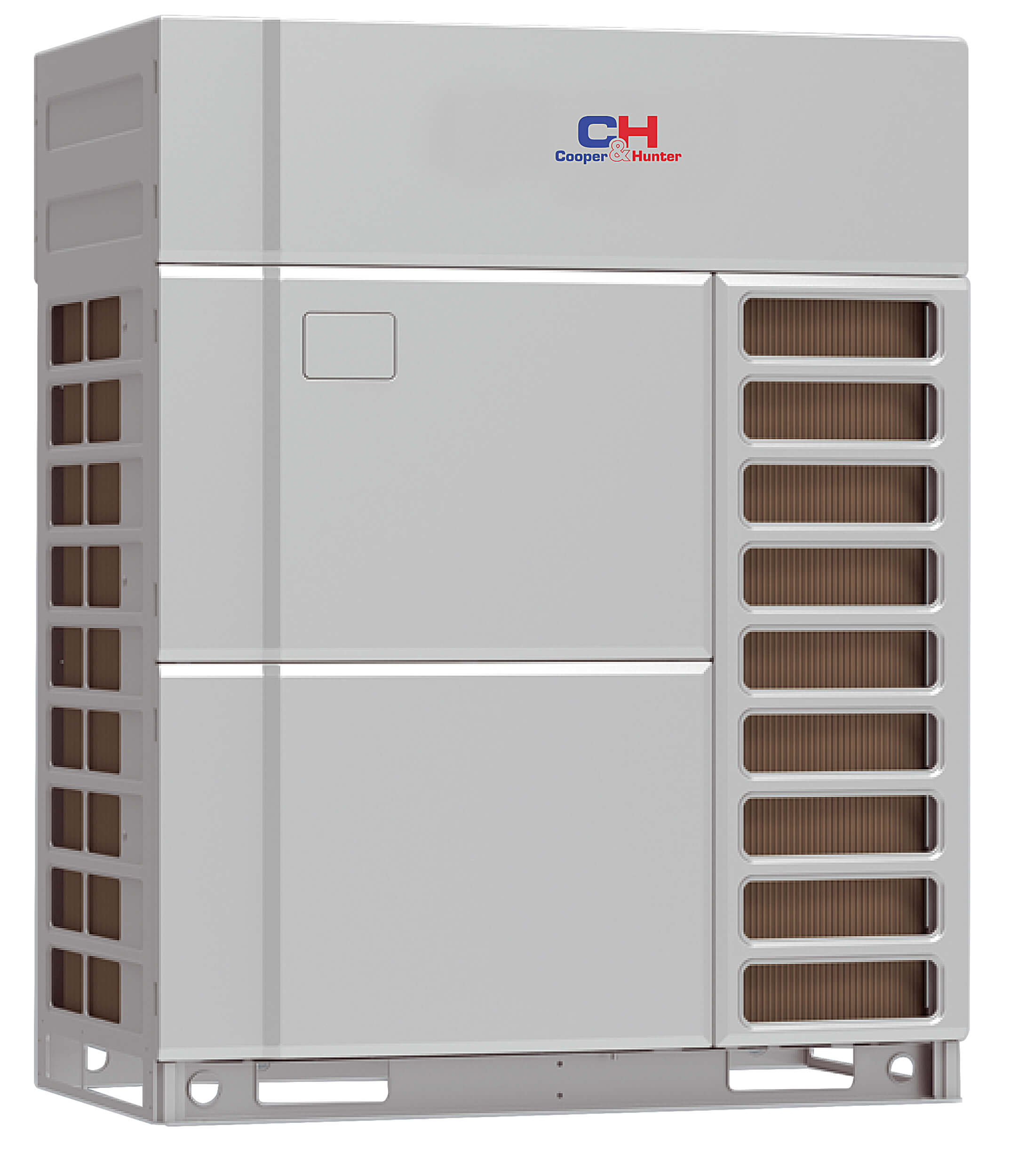

CHV6-615NMX: unitate externă VRF standard pentru proiecte HVAC
CHV6-615NMX este cea mai mare unitate VRF individuală din platforma CHV6, de 22 HP: 61.5 kW la răcire, 69 kW la încălzire și până la 36 de terminale, pentru clădiri comerciale sau hoteliere de mare capacitate.
Pompă de căldură VRF pentru aplicații comerciale
În regim pompă de căldură, unitatea distribuie centralizat cei 61.5 kW frigorifici sau 69 kW termici, cei doi compresori acoperind împreună sarcina celor până la 36 de terminale.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.
Performanță de 22 HP pentru sarcina proiectată
Modelul oferă 61.5 kW la răcire și 69 kW la încălzire, în clasa de 22 HP. Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.02 și SCOP 4.1; cu unități tip casetă, SEER 5.75 și SCOP 3.71.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.02 și SCOP 4.1; cu unități tip casetă, SEER 5.75 și SCOP 3.71.

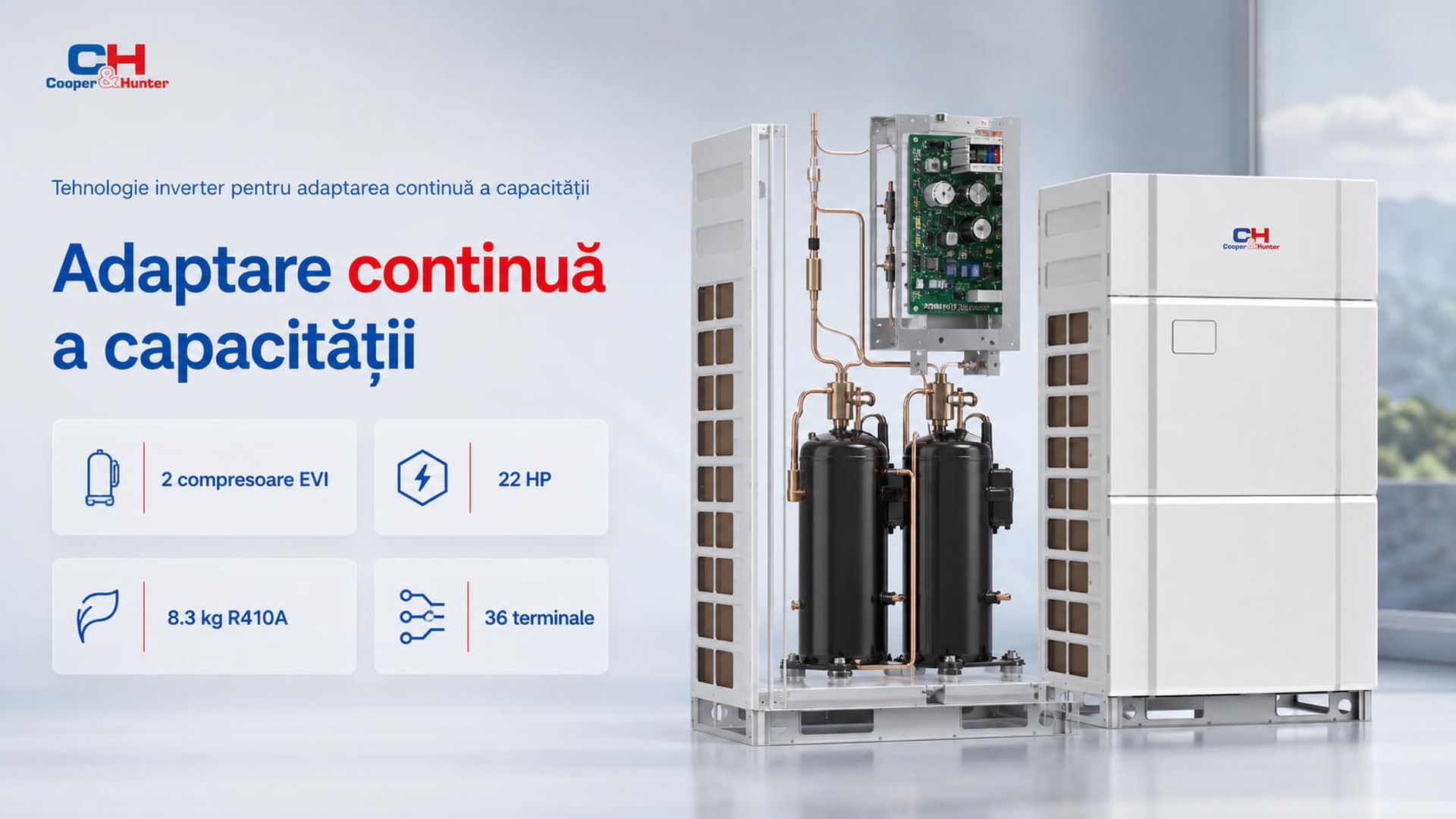

Tehnologie inverter pentru adaptarea continuă a capacității
Doi compresori EVI Inverter Scroll acoperă clasa de 22 HP, cea mai mare din serie, modulându-și turația după cererea celor 36 de terminale; circuitul conține 8.3 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

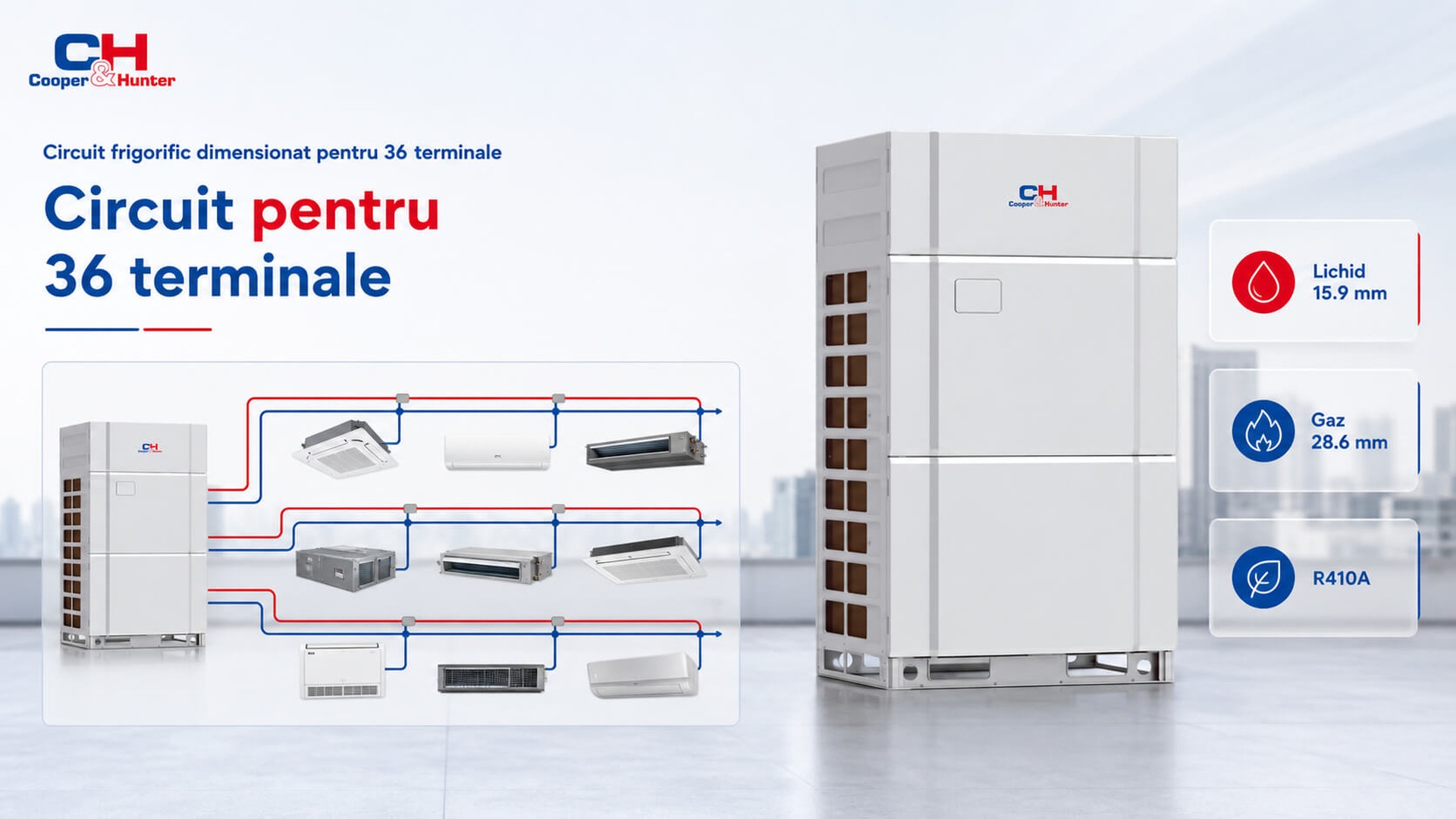

Circuit frigorific dimensionat pentru 36 terminale
La modelul CHV6-615NMX pot fi conectate maximum 36 unități interioare. Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 mm; circuitul utilizează R410A.
Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 mm; circuitul utilizează R410A.

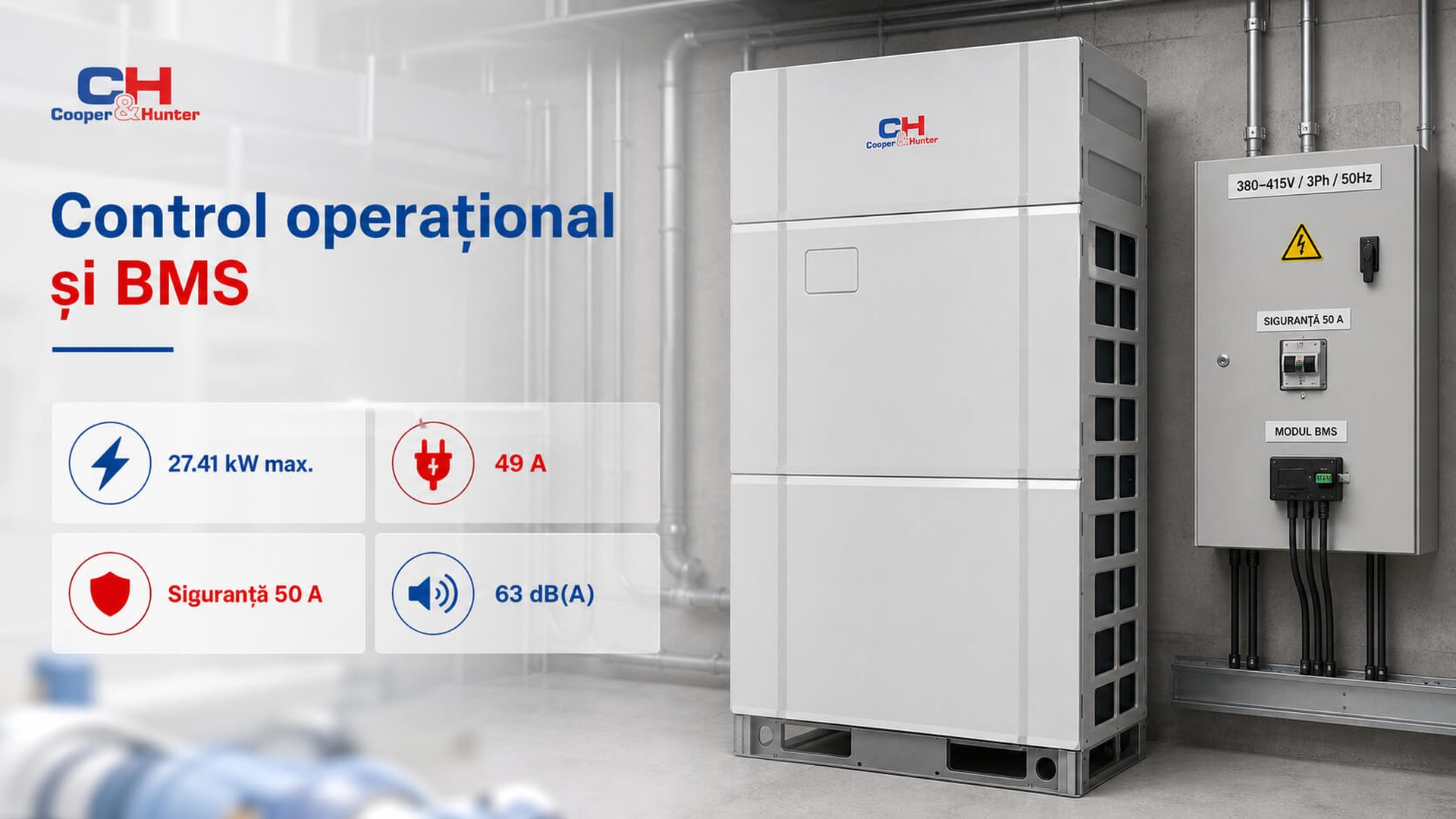

Control operațional și integrare în sistemul clădirii
Presiunea sonoră declarată este de 63 dB(A). Puterea sonoră cu unități duct este 93 dB(A), iar cu unități casetă este 94 dB(A). Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 27.41 kW, curentul maxim 49 A, iar siguranța recomandată 50 A. Prin Modbus, KNX și BACnet unitatea se leagă la BMS, iar contorizarea inteligentă a energiei permite urmărirea consumului pe sistem.
Alimentarea este 380–415V / 3Ph / 50Hz, puterea absorbită maximă este 27.41 kW, curentul maxim 49 A, iar siguranța recomandată 50 A. Prin Modbus, KNX și BACnet unitatea se leagă la BMS, iar contorizarea inteligentă a energiei permite urmărirea consumului pe sistem.

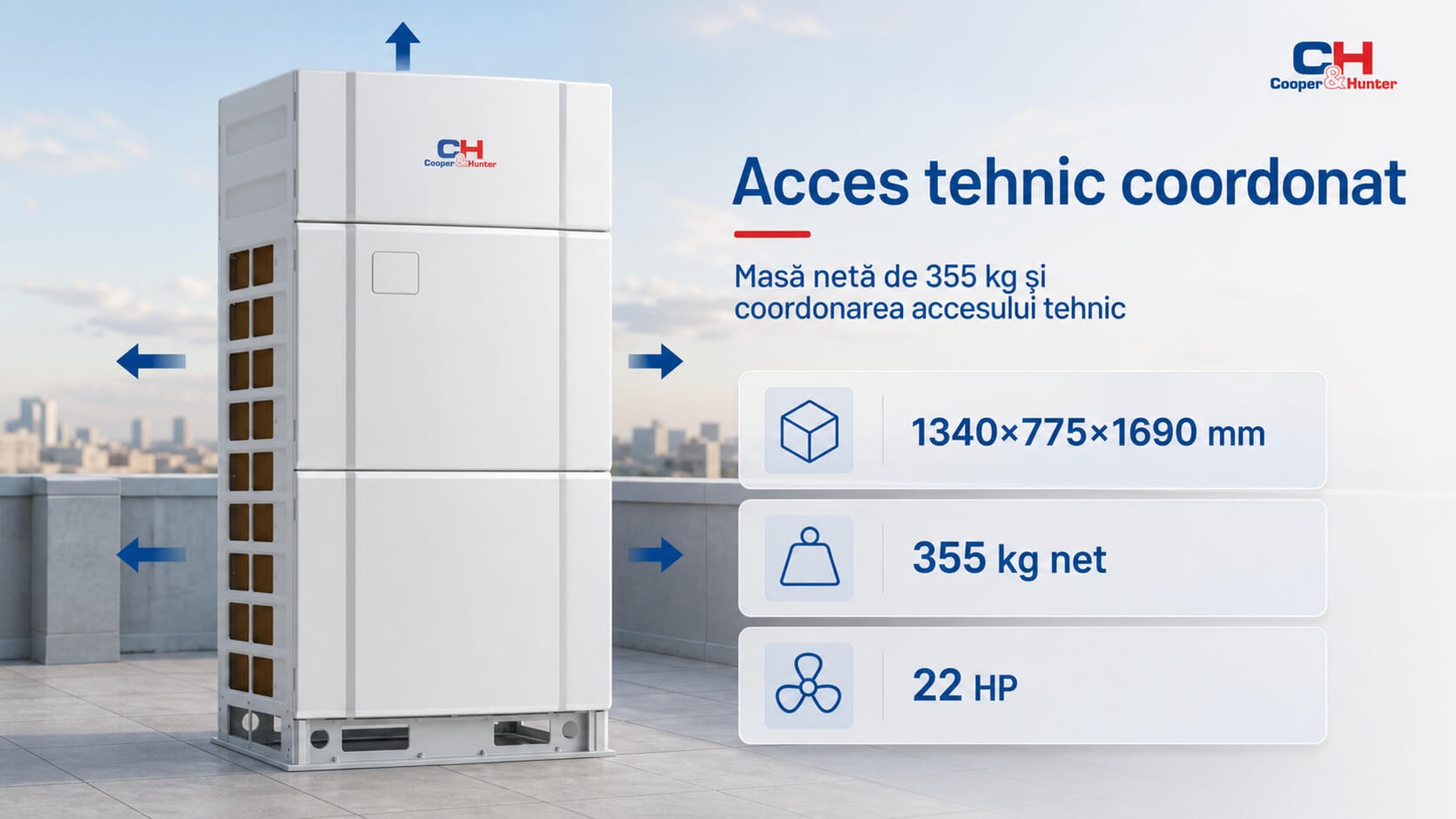

Masă netă de 355 kg și coordonarea accesului tehnic
Cu 1340×775×1690 mm și 355 kg net, CHV6-615NMX este cea mai grea unitate individuală din serie; la 355 kg se verifică portanța suportului, căile de transport și spațiul de ventilare pentru cei 22 HP.
Pentru CHV6-615NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Coordonare tehnică de la selecție la punerea în funcțiune
Cu 22 HP, doi compresori și 36 de terminale, CHV6-615NMX este vârful de gamă al unităților individuale CHV6; de la cei 61.5 kW și de la traseele de 15.9/28.6 mm se dimensionează sistemul. Compatibilitatea componentelor se poate confirma cu echipa Cooper&Hunter.
