CHV6-H224NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H224NMX este unitatea VRF cu recuperare de căldură de 8 HP din platforma CHV6, cu arhitectură pe trei țevi: 22.4 kW la răcire, 25 kW la încălzire și până la 13 terminale care pot lucra simultan în regimuri diferite, prin modulele HR6B.
Selecția modelului CHV6-H224NMX pornește de la sarcina termică a clădirii și limita de 13 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

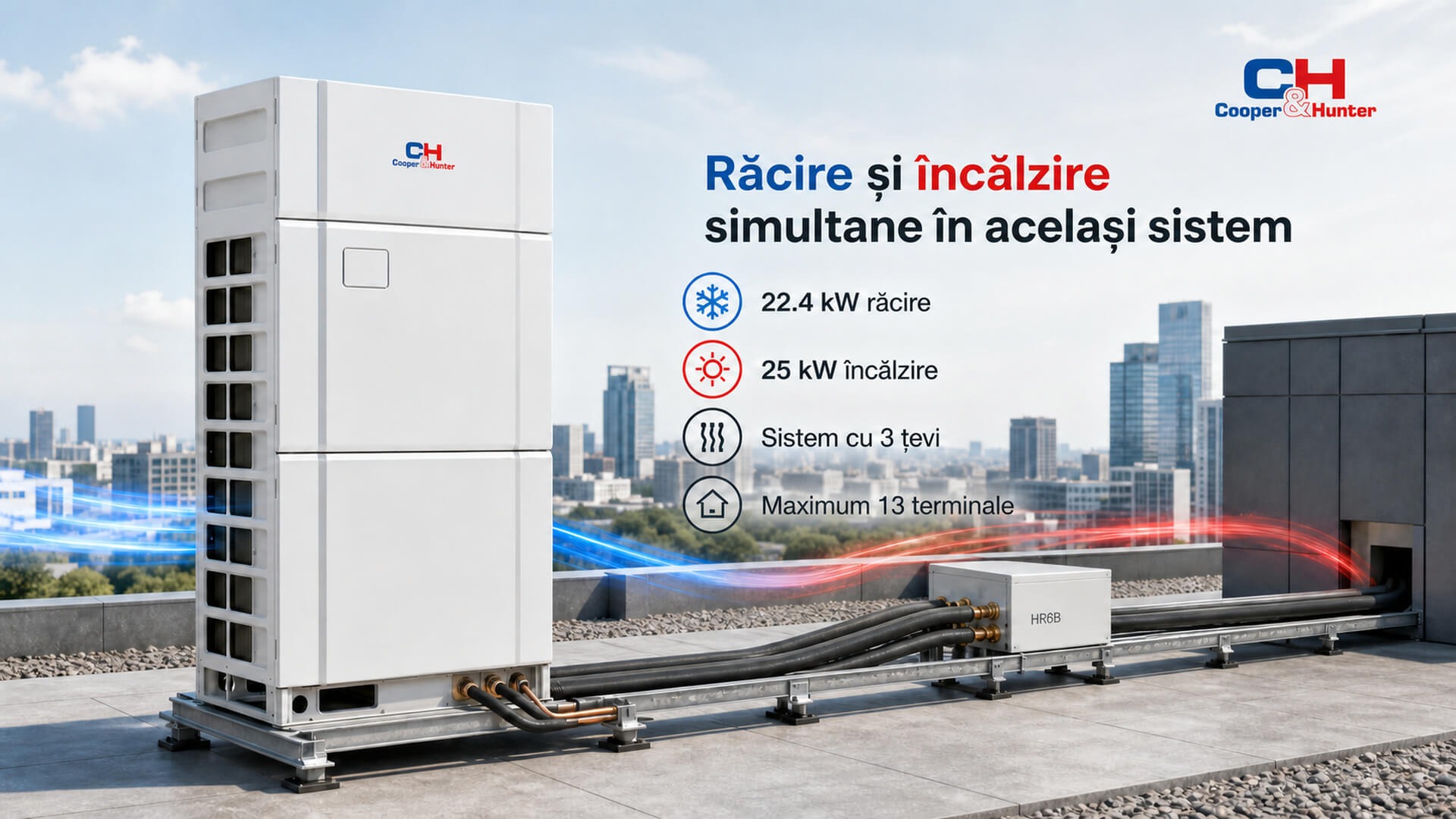

Răcire și încălzire simultane în același sistem
Când o zonă cere răcire și alta încălzire, căldura extrasă dintr-o parte a clădirii este mutată în cealaltă în loc să fie evacuată; modulele HR6B comută fiecare din cele 13 terminale între cei 22.4 kW frigorifici și 25 kW termici.
Valorile nominale descriu punctul de selecție al modelului, iar rezultatul în exploatare depinde de sarcina clădirii, combinația de terminale și condițiile reale de funcționare.

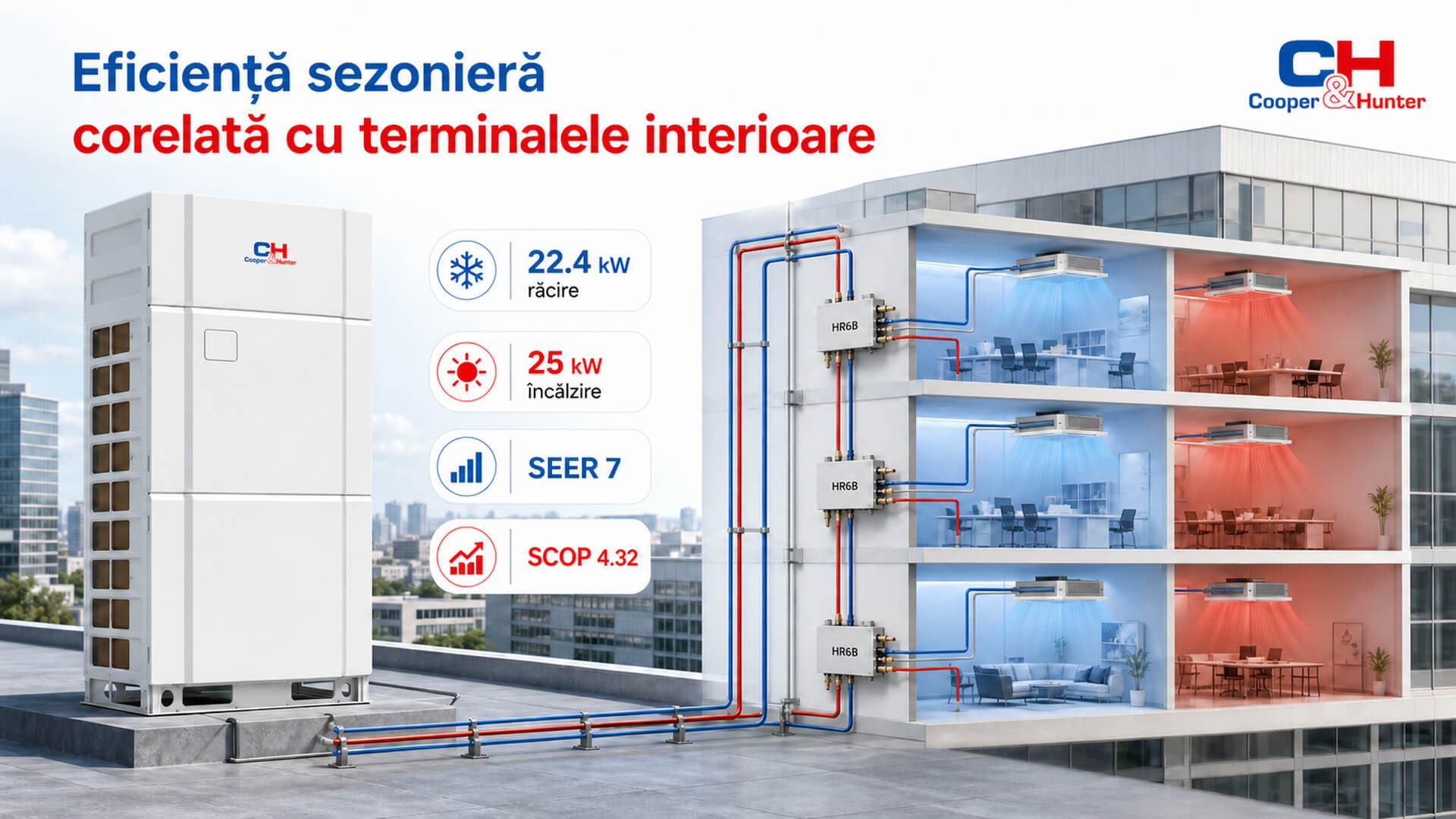

Eficiență sezonieră corelată cu terminalele interioare
Modelul oferă 22.4 kW la răcire și 25 kW la încălzire, în clasa de 8 HP. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 7 și SCOP 4.32; cu unități tip casetă, SEER 7.25 și SCOP 4.3.

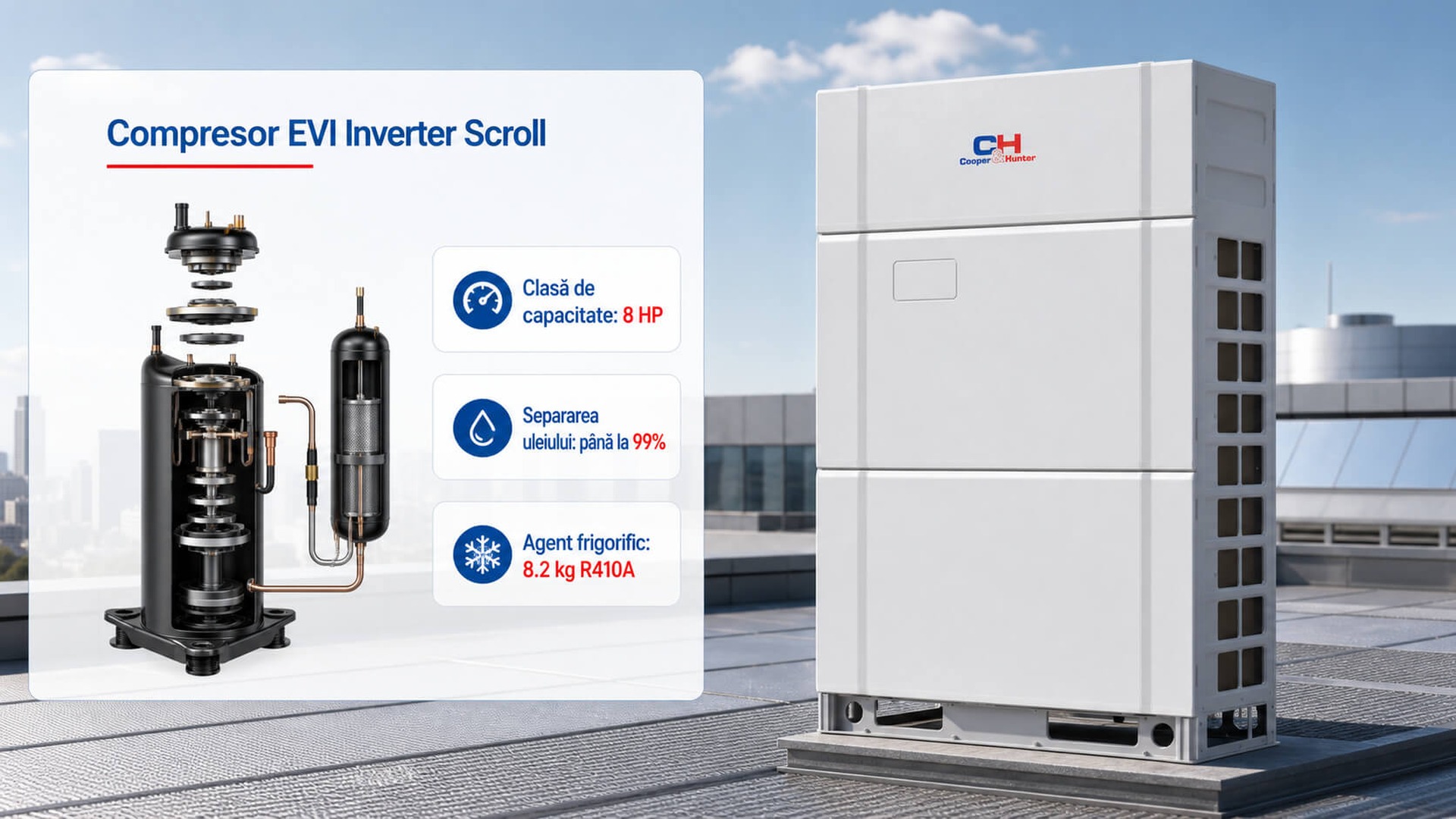

Compresor EVI Inverter Scroll pentru recuperare de căldură
Un compresor EVI Inverter Scroll acoperă clasa de 8 HP, iar separarea uleiului în două trepte (până la 99%) menține lubrifierea în regimul mixt de recuperare; circuitul conține 8.2 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

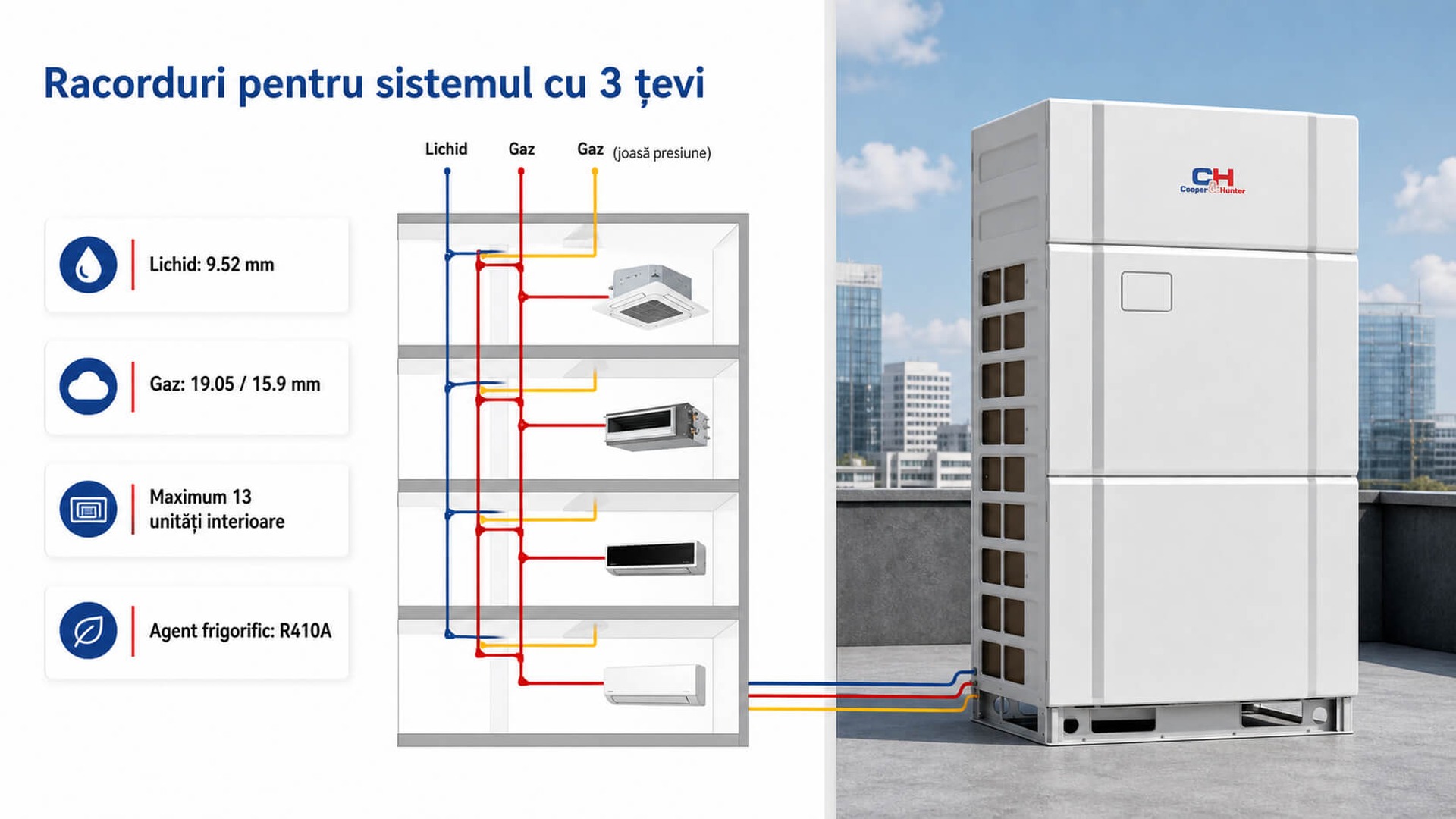

Racorduri de 9.52 mm pe lichid și 19.05 / 15.9 mm pe gaz
La modelul CHV6-H224NMX pot fi conectate maximum 13 unități interioare. Informația se folosește la planificarea intervențiilor și la verificarea cantității necesare pentru circuitul frigorific.
Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 19.05 / 15.9 mm; circuitul utilizează R410A.
Funcționare monitorizată pentru exploatarea instalației
Presiunea sonoră declarată este de 60 dB(A). Puterea sonoră cu unități duct este 80 dB(A), iar cu unități casetă este 80 dB(A).
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 12.87 kW, curentul maxim 23 A, iar siguranța recomandată 25 A. Unitatea se integrează în BMS prin Modbus, KNX și BACnet, iar prin modulul Hidrobox poate prepara și apă caldă menajeră din căldura recuperată.
Dimensiuni clare pentru amplasare și mentenanță
Cu 930×775×1690 mm și 243 kg net, varianta cu recuperare este cu circa 20 kg mai grea decât unitatea standard de 8 HP, din cauza celei de-a treia țevi și a componentelor HR; suportul și spațiile de ventilare se verifică în consecință.
Pentru CHV6-H224NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
CHV6-H224NMX, bază tehnică pentru un proiect VRF bine coordonat
Cu 8 HP, recuperare de căldură pe trei țevi și până la 13 terminale, CHV6-H224NMX se potrivește clădirilor mici cu cereri simultane de răcire și încălzire; de la cei 22.4 kW se dimensionează terminalele, modulele HR6B și, opțional, Hidroboxul de ACM. Echipa Cooper&Hunter sprijină alegerea componentelor compatibile.
