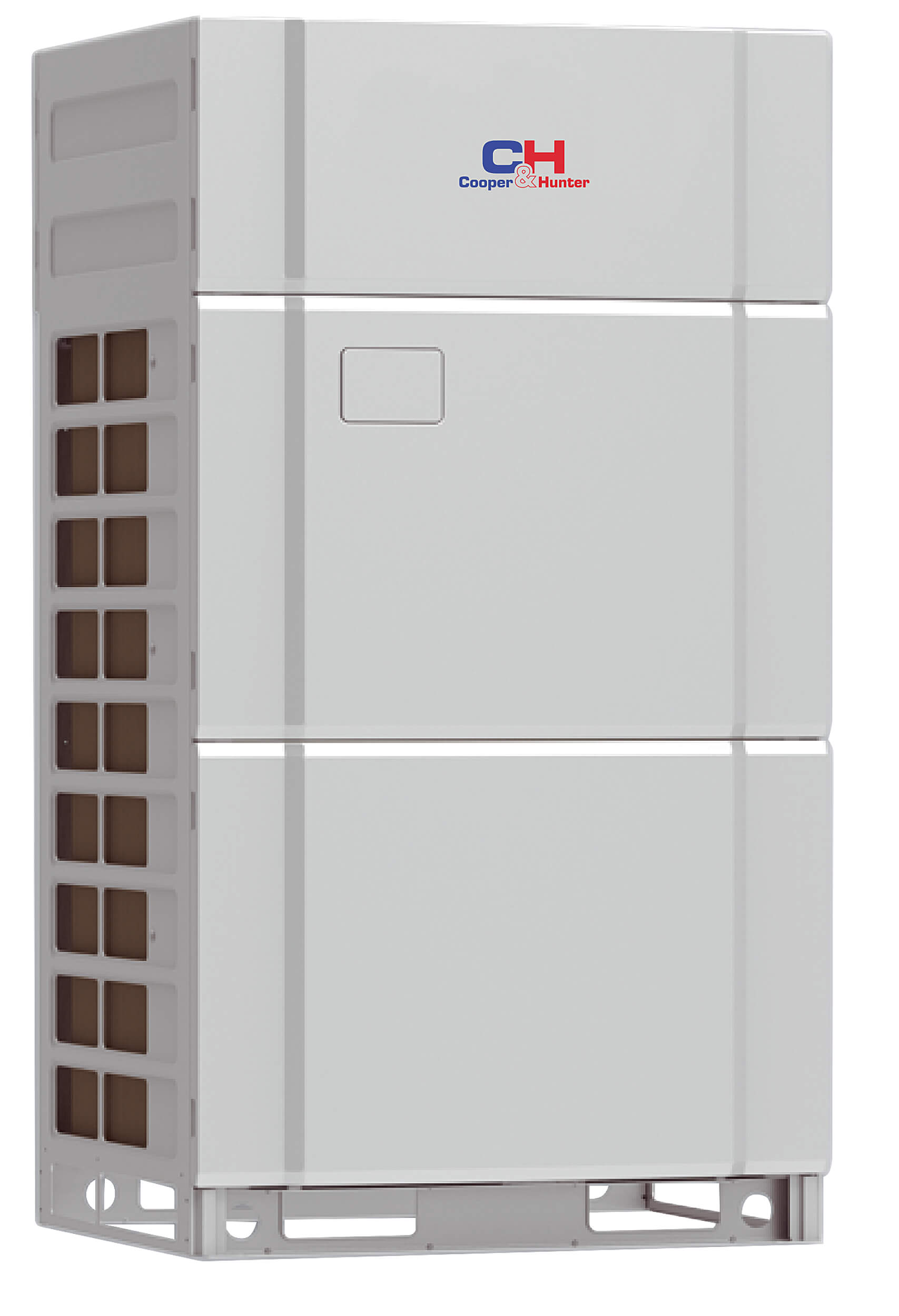

CHV6-H280NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H280NMX este unitatea VRF cu recuperare de căldură de 10 HP din platforma CHV6, pe trei țevi: 28 kW la răcire, 31.5 kW la încălzire și până la 16 terminale care pot funcționa simultan în regimuri diferite, prin modulele HR6B.
Selecția modelului CHV6-H280NMX pornește de la sarcina termică a clădirii și limita de 16 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.

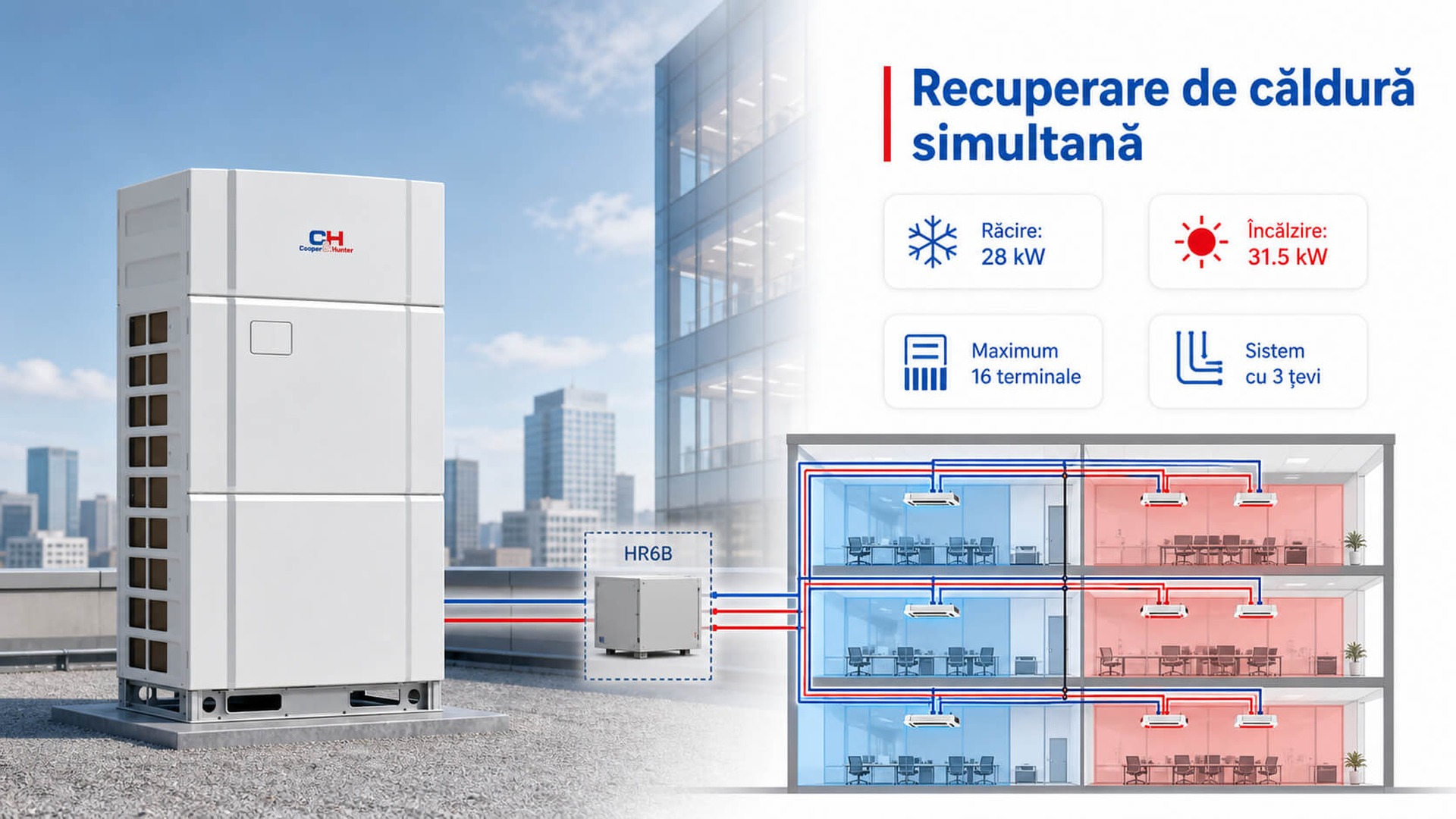

Recuperare de căldură pentru zone cu cerințe simultane
Căldura extrasă din zonele care se răcesc este redirijată spre cele care cer încălzire, în loc să fie aruncată în exterior; modulele HR6B comută fiecare din cele 16 terminale între cei 28 kW frigorifici și 31.5 kW termici.
Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.

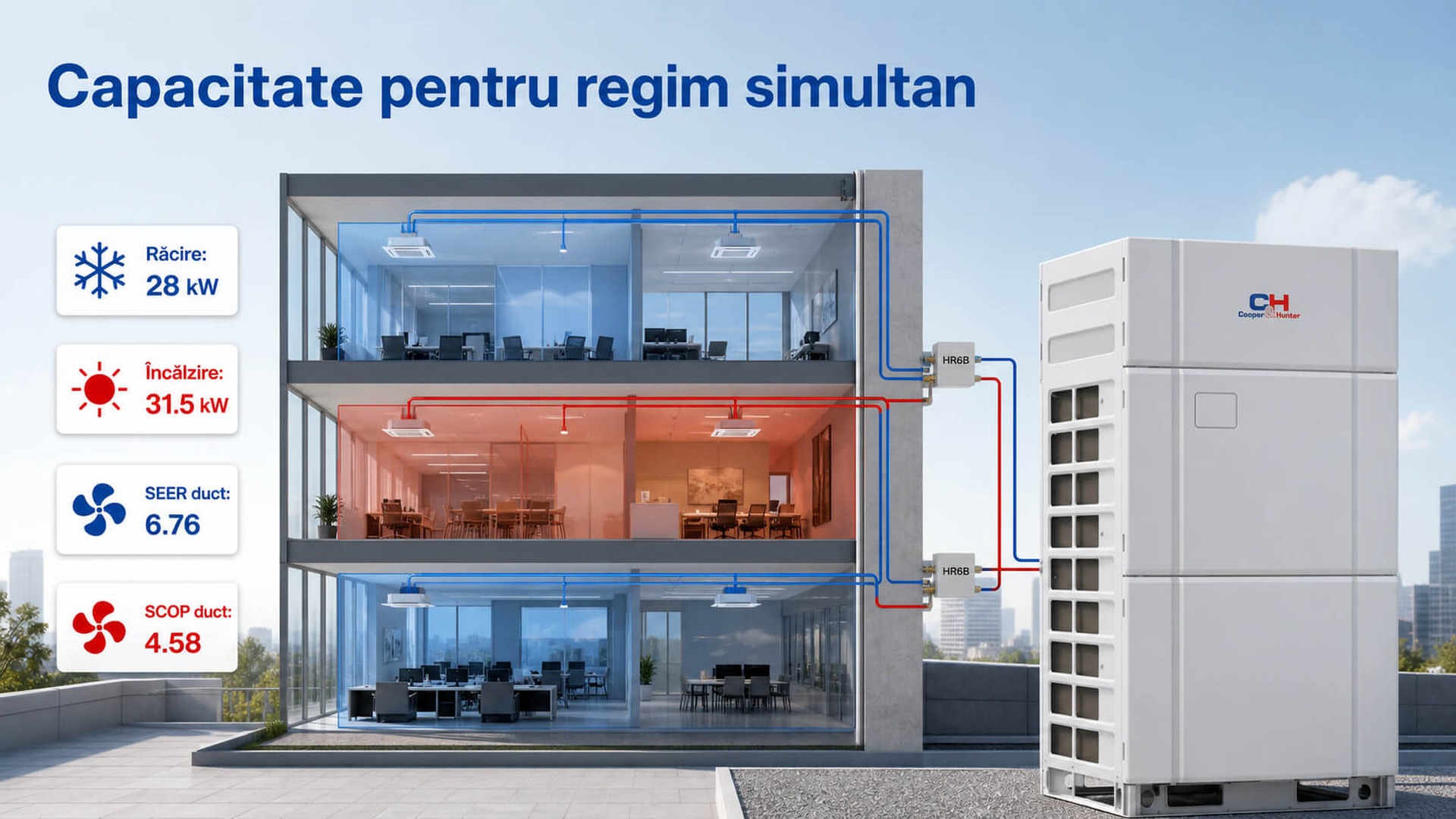

Capacitate de 28 kW la răcire și 31.5 kW la încălzire
Modelul oferă 28 kW la răcire și 31.5 kW la încălzire, în clasa de 10 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.76 și SCOP 4.58; cu unități tip casetă, SEER 6.49 și SCOP 4.44.

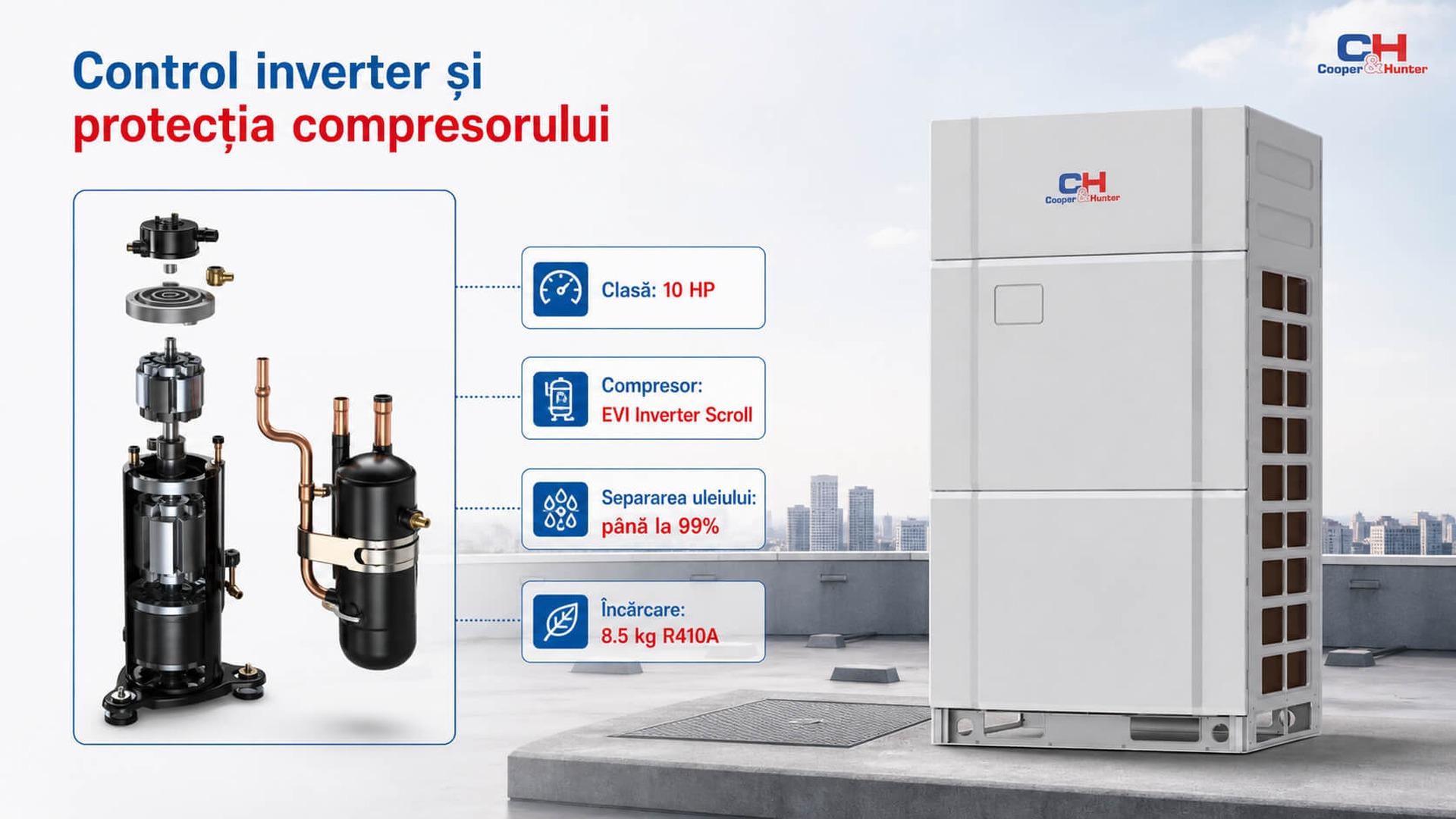

Control inverter și separarea uleiului în două trepte
Un compresor EVI Inverter Scroll acoperă clasa de 10 HP și își reglează turația după sarcina celor 16 terminale; separarea uleiului în două trepte (până la 99%) protejează compresorul în regimul de recuperare, iar circuitul conține 8.5 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.

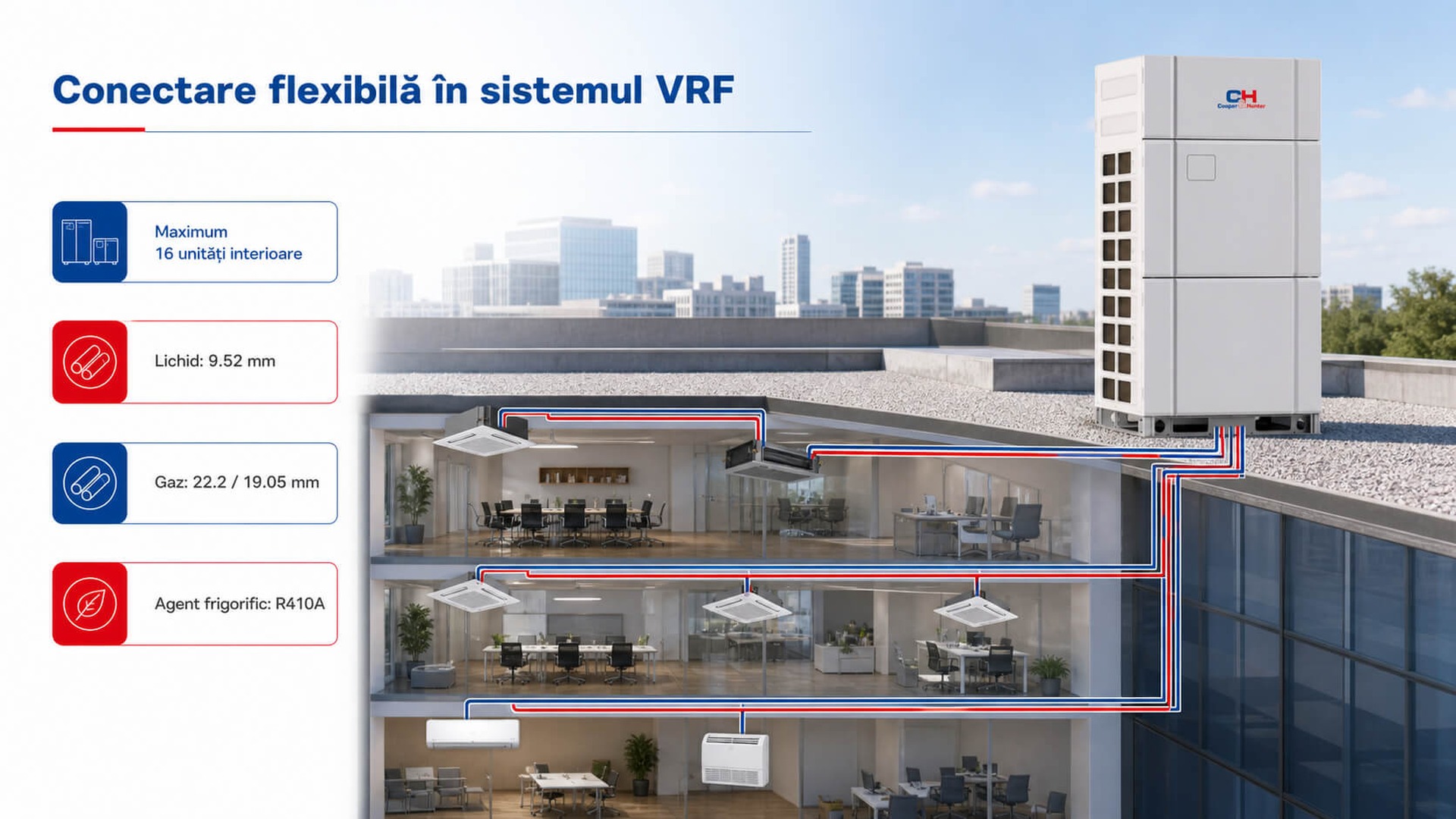

Conectarea a până la 16 unități interioare
La modelul CHV6-H280NMX pot fi conectate maximum 16 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Conducta de lichid are diametrul de 9.52 mm, iar conexiunea de gaz este specificată la 22.2 / 19.05 mm; circuitul utilizează R410A.

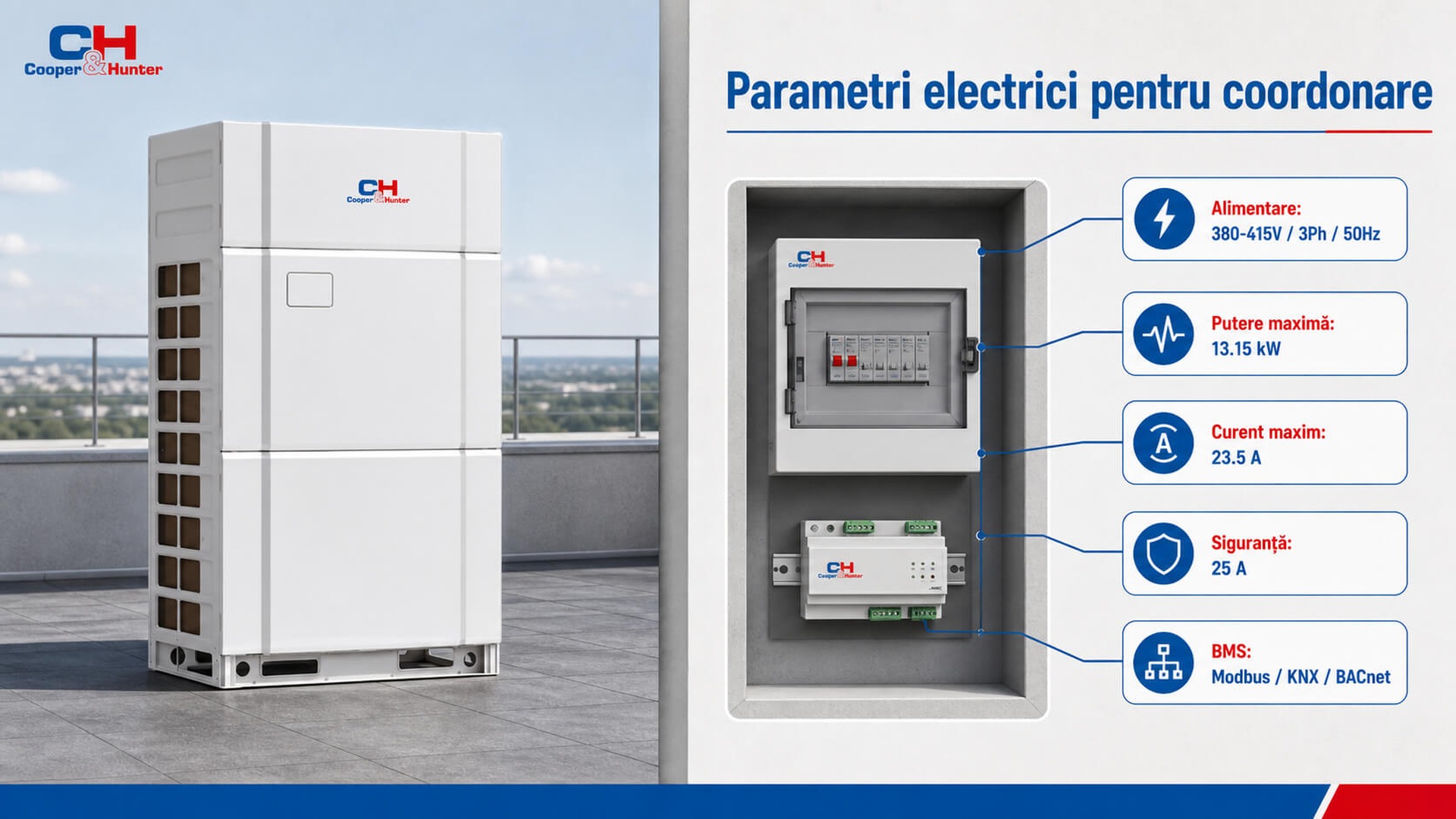

Alimentare 380-415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Presiunea sonoră declarată este de 61 dB(A). Puterea sonoră cu unități duct este 82 dB(A), iar cu unități casetă este 84 dB(A).
Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 13.15 kW, curentul maxim 23.5 A, iar siguranța recomandată 25 A. Prin Modbus, KNX și BACnet unitatea se leagă la BMS, iar sistemul dublu de backup menține funcționarea în caz de avarie a unei componente.

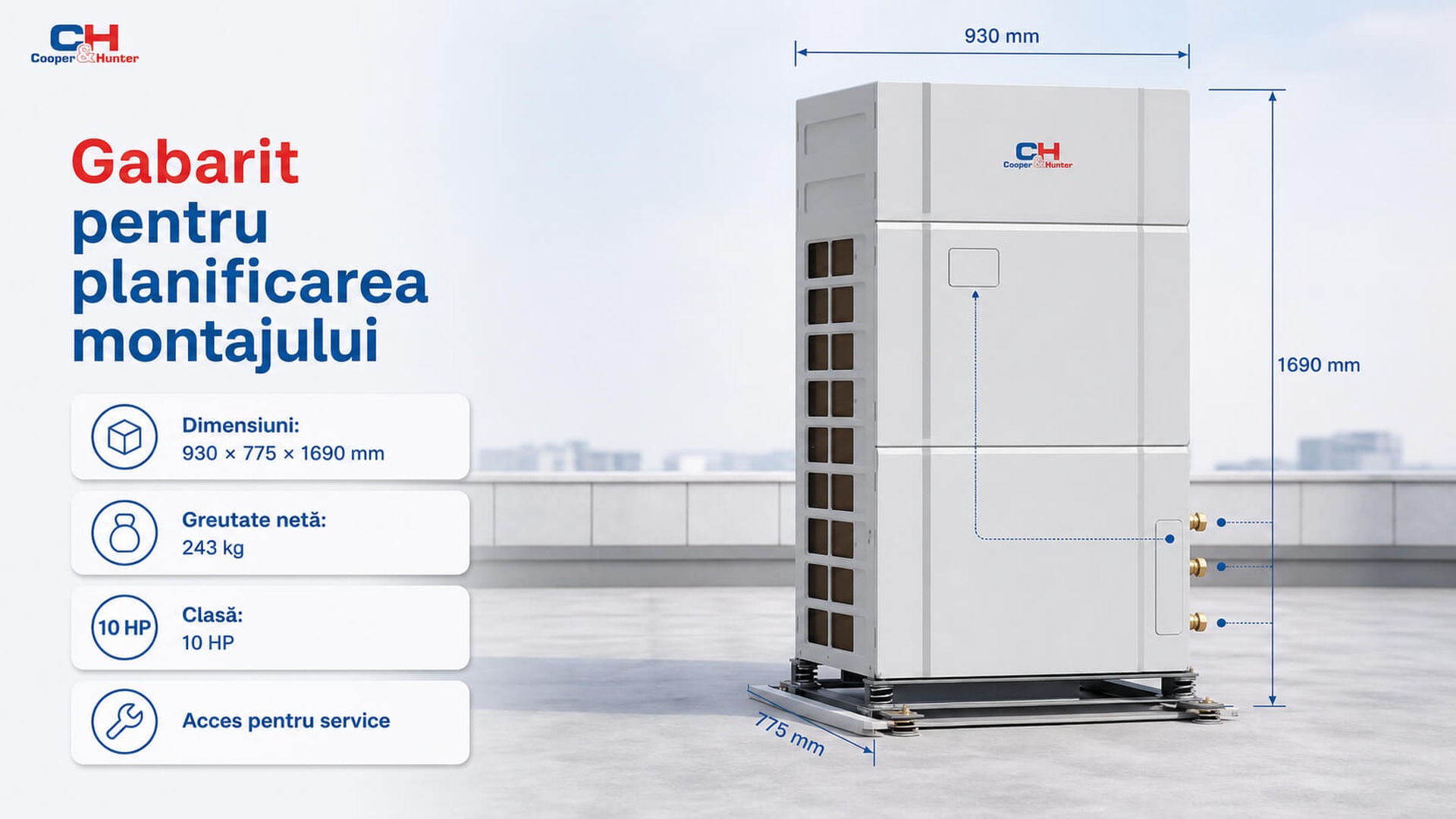

Gabarit 930×775×1690 mm pentru planificarea montajului
Cu 930×775×1690 mm și 243 kg net, CHV6-H280NMX are același gabarit și aceeași masă ca varianta HR de 8 HP; se verifică portanța suportului și spațiile de aspirație-refulare pentru cei 10 HP.
Pentru CHV6-H280NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Integrarea modelului CHV6-H280NMX într-o soluție HVAC coerentă
Cu 10 HP, recuperare de căldură pe trei țevi și 16 terminale, CHV6-H280NMX acoperă clădiri mici și medii cu cereri simultane de răcire și încălzire; de la cei 28 kW se dimensionează terminalele și modulele HR6B. Echipa Cooper&Hunter poate valida schema finală a sistemului înainte de comandă.
