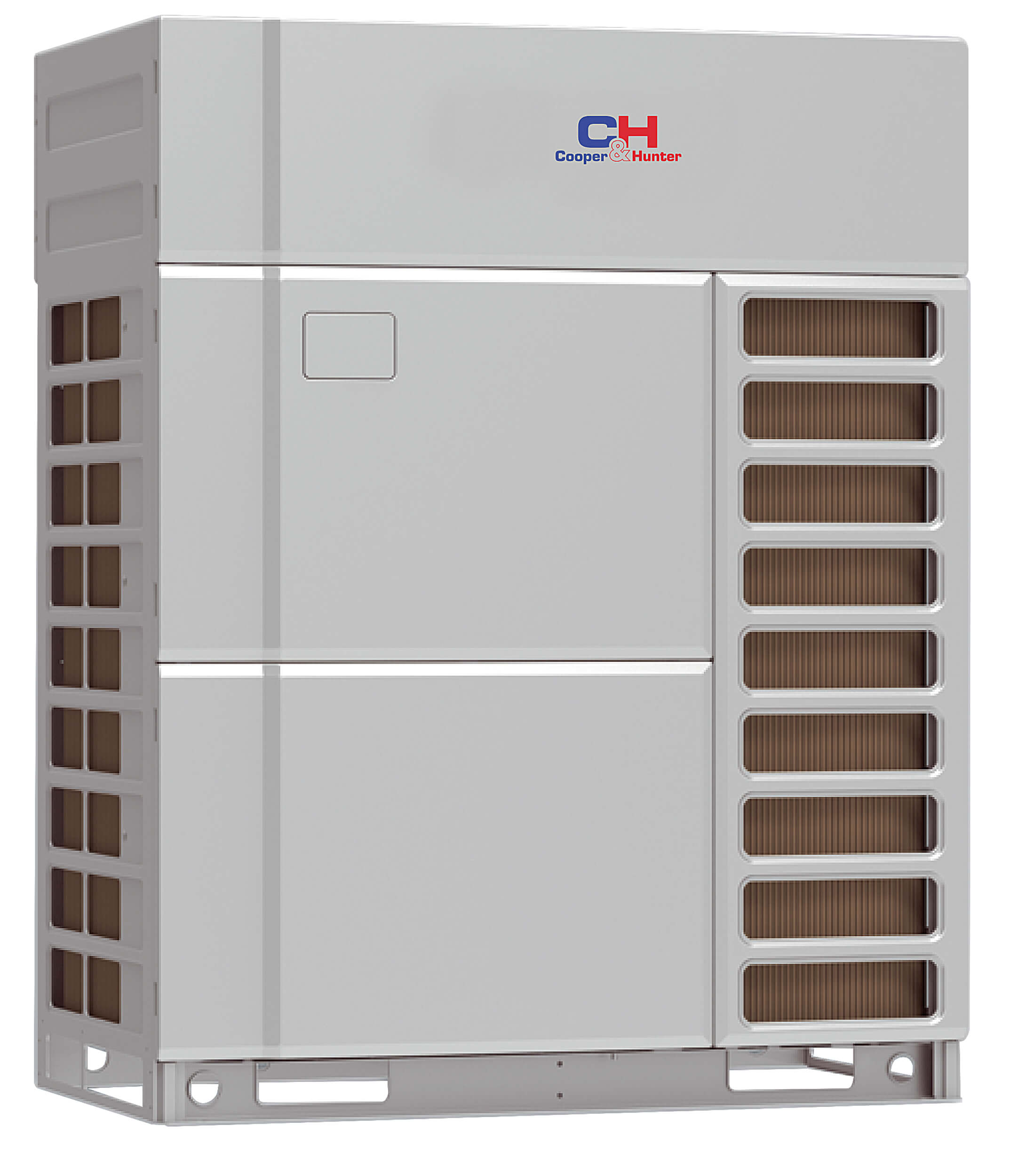

CHV6-H615NMX: unitate externă VRF cu recuperare de căldură pentru proiecte HVAC
CHV6-H615NMX este cea mai mare unitate VRF cu recuperare de căldură individuală din platforma CHV6, de 22 HP: 61.5 kW la răcire, 69 kW la încălzire și până la 36 de terminale care pot lucra simultan în regimuri diferite, prin modulele HR6B.
Selecția modelului CHV6-H615NMX pornește de la sarcina termică a clădirii și limita de 36 unități interioare, apoi se verifică traseele, alimentarea, automatizarea și condițiile de instalare.
Recuperare de căldură pentru zone cu cerințe simultane

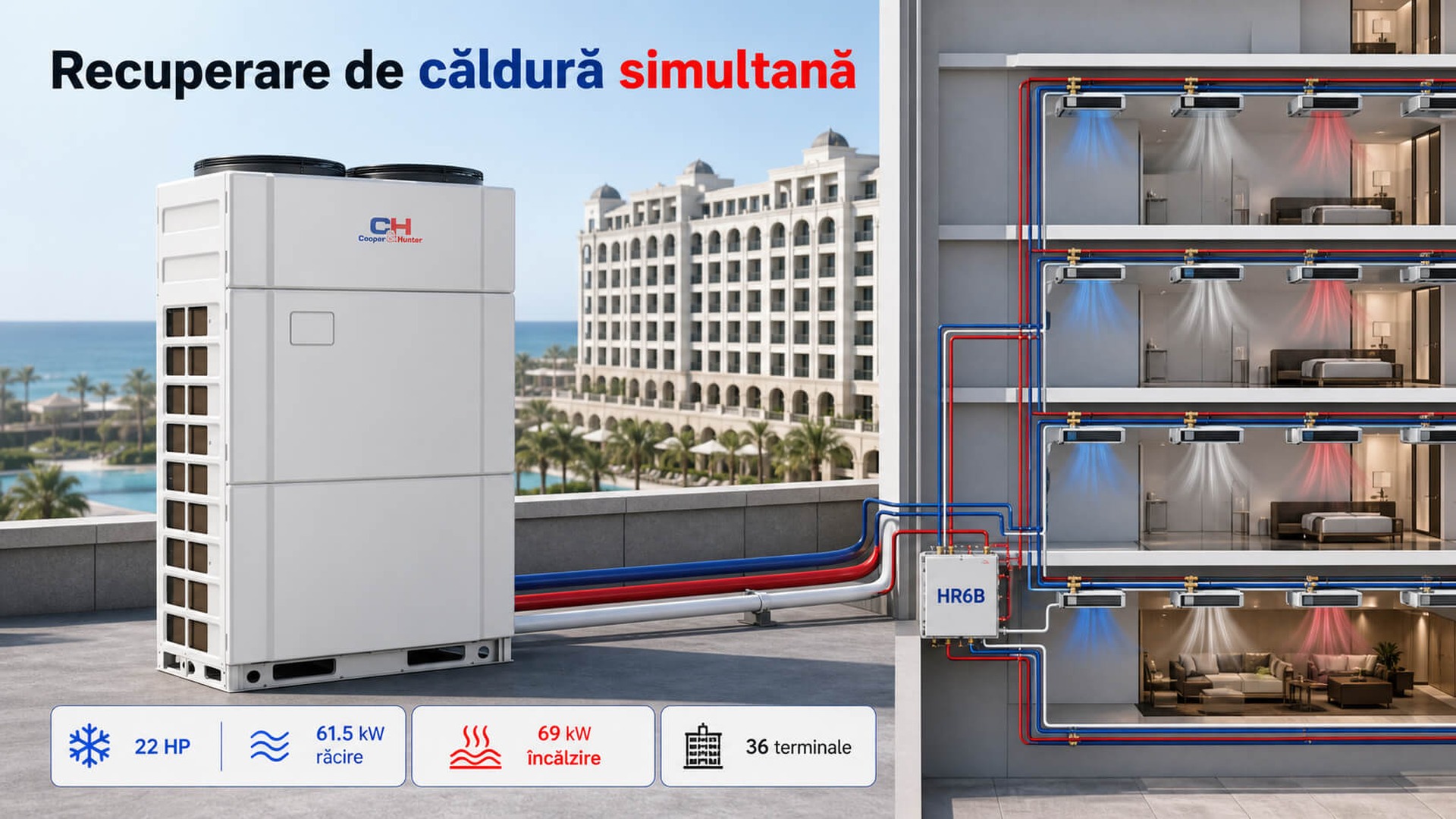

Căldura preluată din zonele care se răcesc este mutată către cele care cer încălzire, reducând energia evacuată; modulele HR6B repartizează agentul frigorific către cele 36 de terminale, iar cei doi compresori acoperă împreună cei 61.5 kW frigorifici.
Configurația se proiectează ca ansamblu, împreună cu modulele de distribuție și terminalele compatibile, pentru ca fiecare zonă să primească regimul solicitat.
Capacitate de 61.5 kW la răcire și 69 kW la încălzire

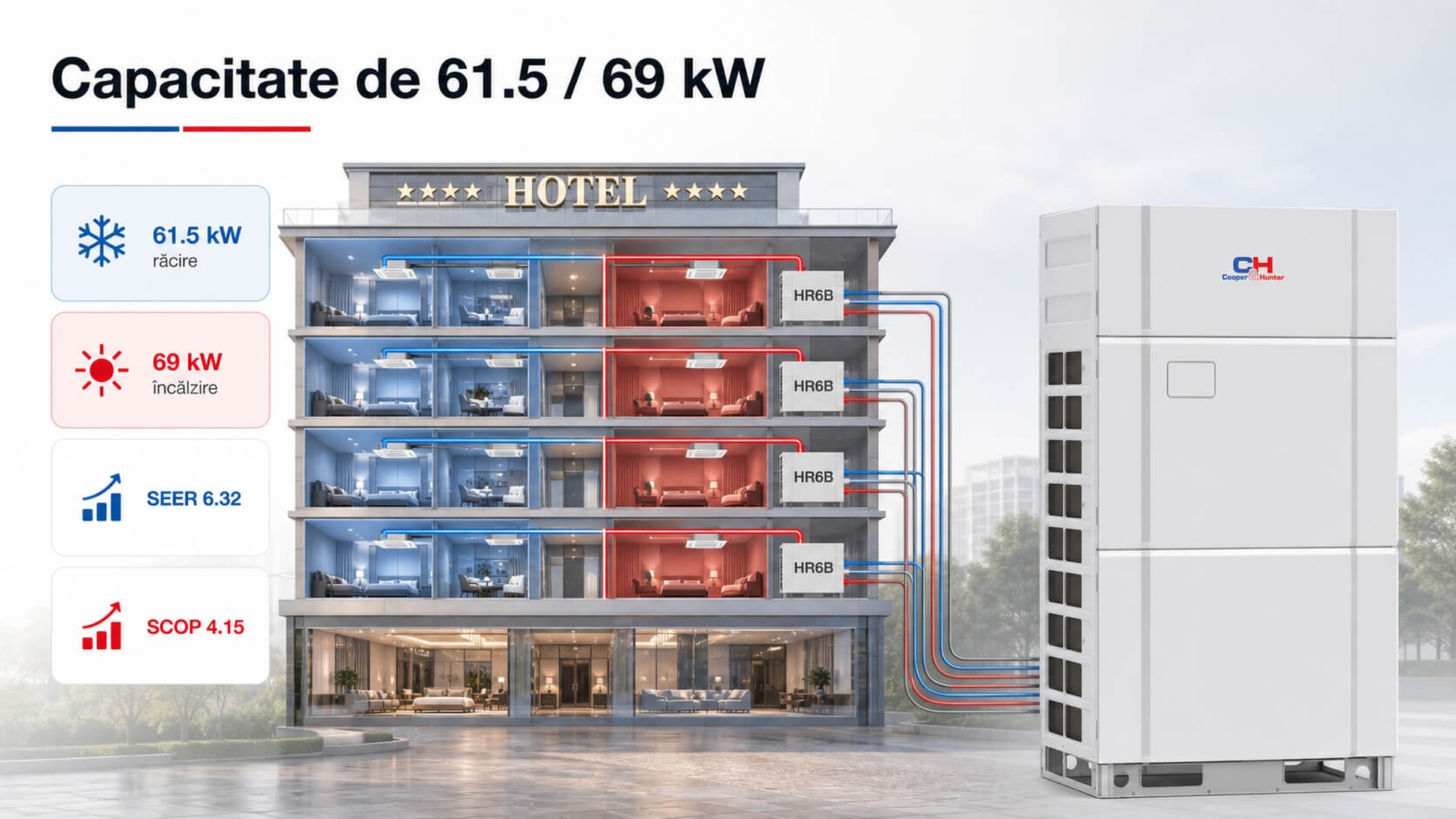

Modelul oferă 61.5 kW la răcire și 69 kW la încălzire, în clasa de 22 HP. Valoarea oferă reperul necesar pentru corelarea modelului cu sarcina termică rezultată din proiect.
Cu unități interioare tip duct, valorile sezoniere sunt SEER 6.32 și SCOP 4.15; cu unități tip casetă, SEER 6.36 și SCOP 4.34.
Control inverter și separarea uleiului în două trepte

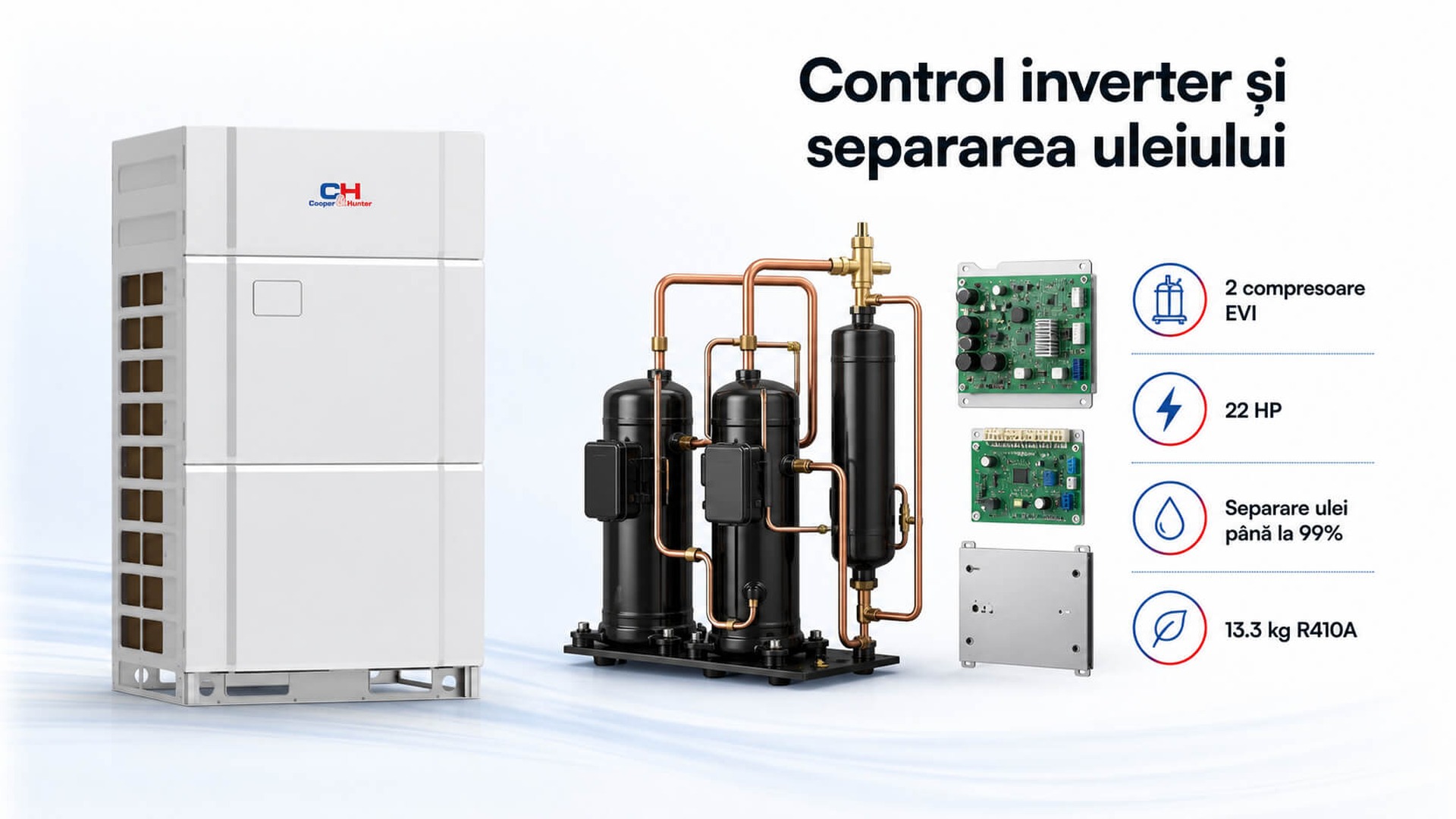

Doi compresori EVI Inverter Scroll acoperă clasa de 22 HP, cea mai mare din serie, modulându-și turația după cererea celor 36 de terminale; separarea uleiului în două trepte (până la 99%) susține lubrifierea în regimul de recuperare, iar circuitul conține 13.3 kg de R410A.
Reglarea continuă urmărește variațiile de sarcină ale instalației, iar selecția și punerea în funcțiune trebuie realizate în limitele și combinațiile admise de documentația sistemului.
Conectarea a până la 36 unități interioare

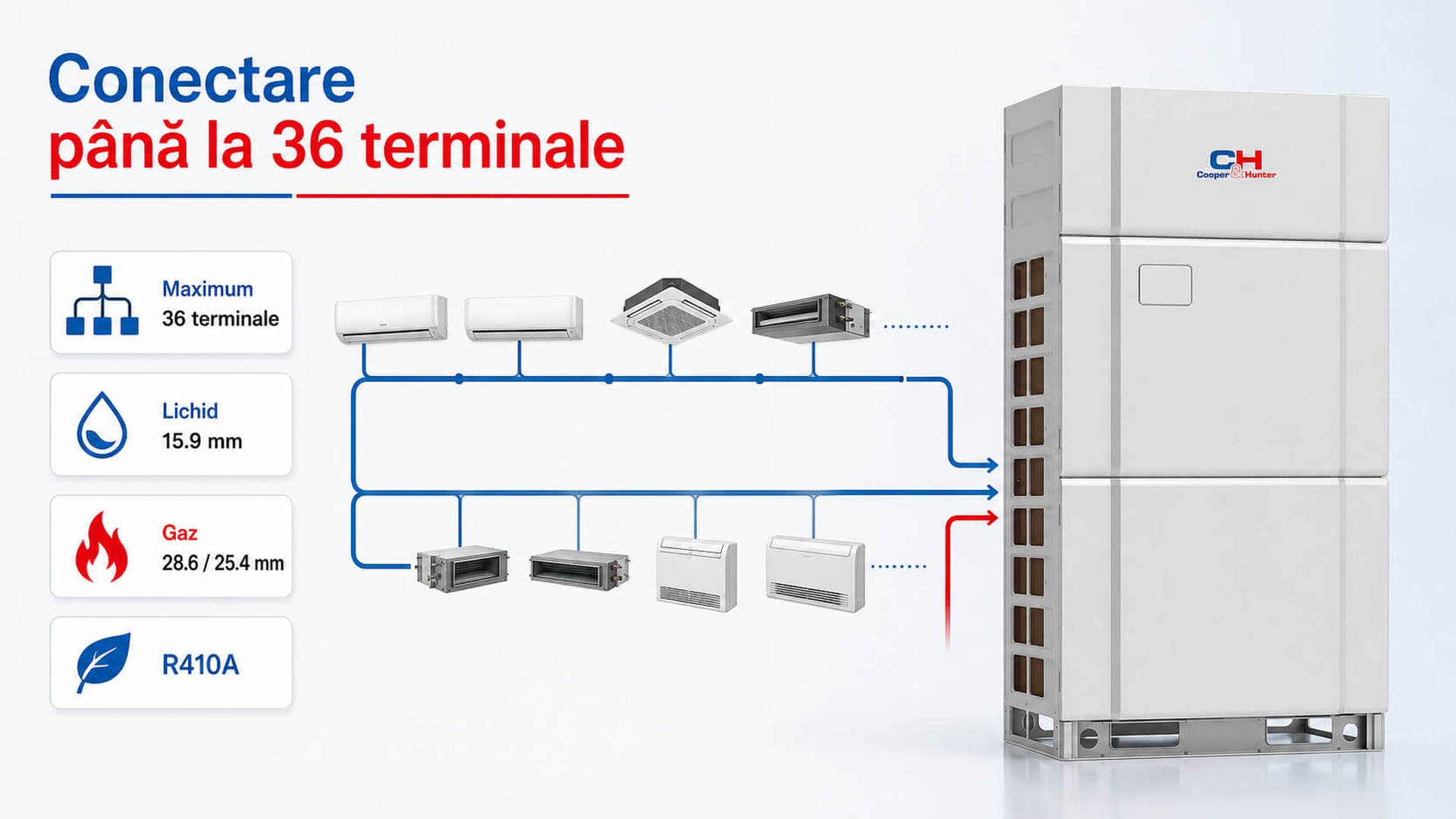

La modelul CHV6-H615NMX pot fi conectate maximum 36 unități interioare. Limita se verifică împreună cu tipurile de terminale și raportul de conectare admis pentru configurația proiectată.
Conducta de lichid are diametrul de 15.9 mm, iar conexiunea de gaz este specificată la 28.6 / 25.4 mm; circuitul utilizează R410A.
Alimentare 380-415V / 3Ph / 50Hz și parametri electrici pentru coordonare
Presiunea sonoră declarată este de 64 dB(A). Puterea sonoră cu unități duct este 94 dB(A), iar cu unități casetă este 94 dB(A).

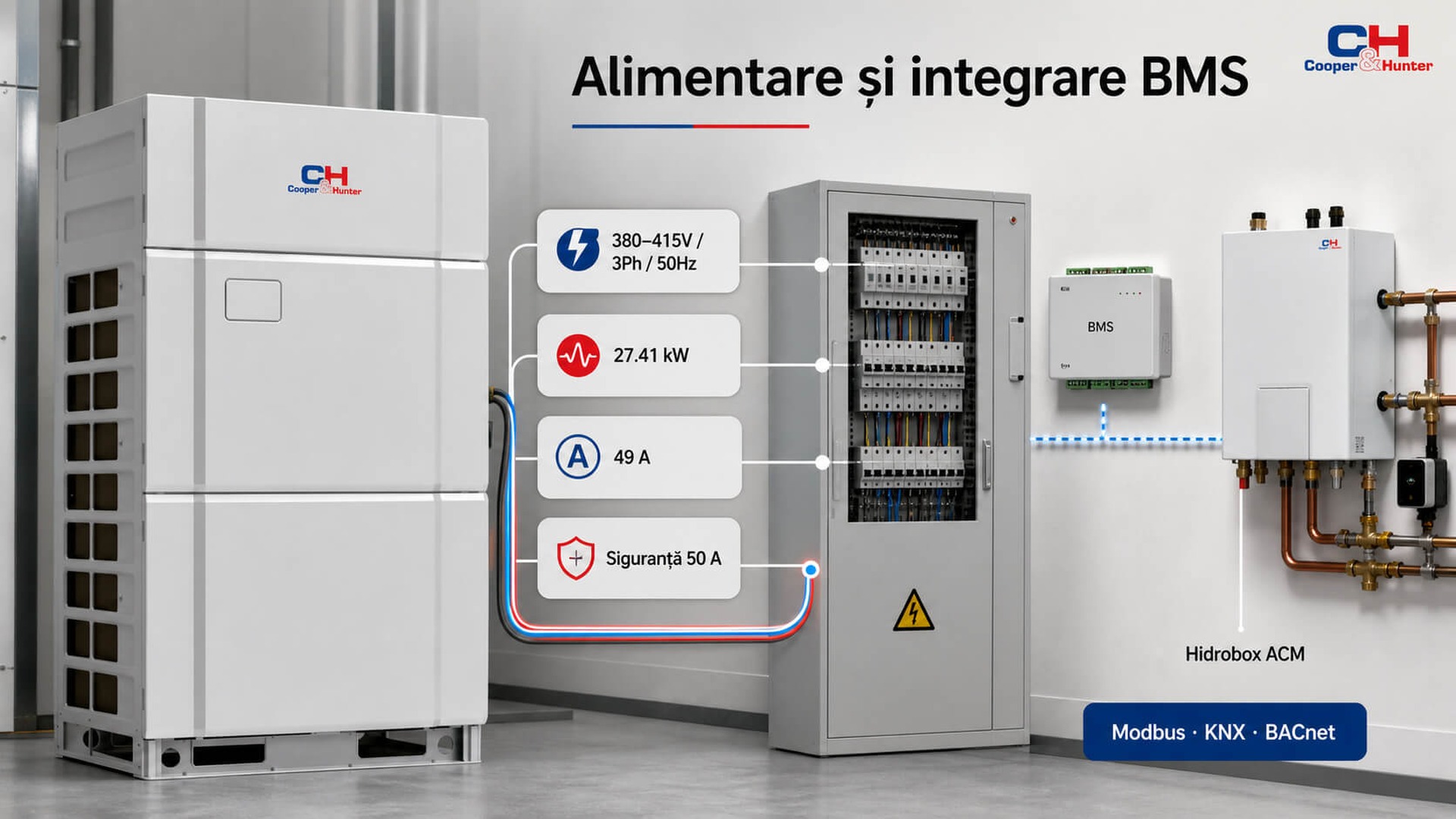

Alimentarea este 380-415V / 3Ph / 50Hz, puterea absorbită maximă este 27.41 kW, curentul maxim 49 A, iar siguranța recomandată 50 A. Prin Modbus, KNX și BACnet unitatea se integrează în BMS, funcționează în intervalul extins -30°C ~ +55°C și poate prepara apă caldă menajeră printr-un modul Hidrobox.

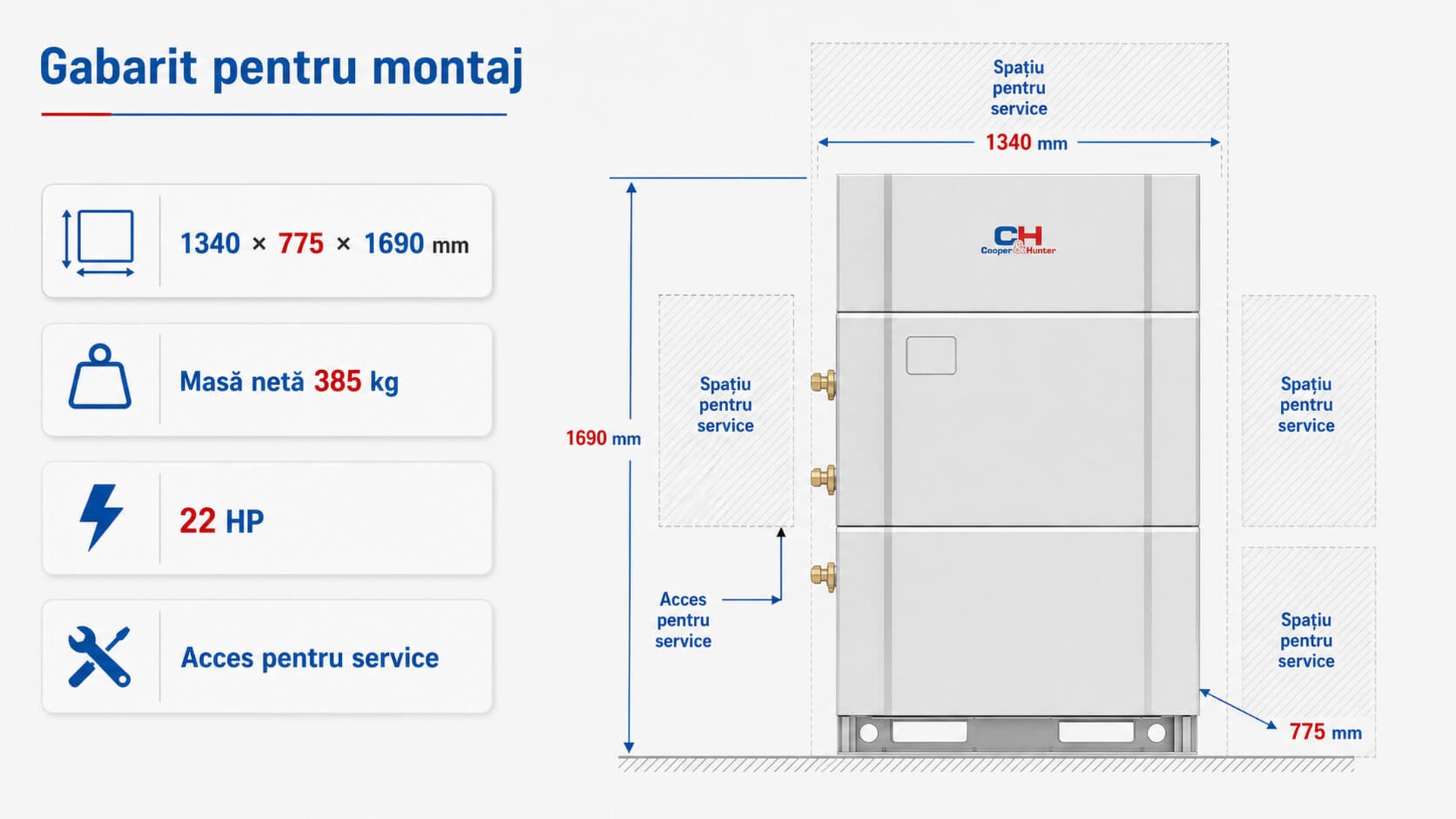

Gabarit 1340×775×1690 mm pentru planificarea montajului
Cu 1340×775×1690 mm și 385 kg net, CHV6-H615NMX este cea mai puternică unitate HR individuală din serie, la aceeași masă ca modelele de 18–20 HP; la 385 kg și cei 22 HP se verifică portanța suportului, căile de transport și spațiile de ventilare.
Pentru CHV6-H615NMX, suportul, căile de manipulare și zonele de service se coordonează înaintea montajului, astfel încât echipamentul să rămână accesibil pentru verificări și întreținere.
Coordonare tehnică de la selecție la punerea în funcțiune
Cu 22 HP, doi compresori și 36 de terminale, CHV6-H615NMX este vârful de gamă al unităților HR individuale CHV6; de la cei 61.5 kW și de la traseele de 15.9/28.6 mm se dimensionează sistemul, modulele HR6B și, opțional, Hidroboxul de ACM. Compatibilitatea componentelor se poate confirma cu echipa Cooper&Hunter.
