Cooper&Hunter CHV-5SA280NK - unitate internă VRF cu aport de aer proaspăt, pentru integrare atentă în proiect
Cooper&Hunter CHV-5SA280NK aduce controlul individual al temperaturii într-o configurație concepută pentru integrarea într-un traseu dedicat introducerii aerului exterior tratat. Configurația este potrivită pentru clădiri în care aportul de aer exterior este coordonat cu proiectul de ventilare și climatizare, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 28 kW la răcire și 20 kW la încălzire, iar debitul de aer declarat este 2500 (reglabil 2000-3500) m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.
Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SA280NK, proiectarea pornește de la integrarea într-un traseu dedicat introducerii aerului exterior tratat și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — deplasarea aerului proaspăt prin tubulatură către zonele deservite — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SA280NK sunt 28 kW pentru răcire și 20 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Parametri de ventilare pentru regimul ocupat
Debitul de aer este 2500 (reglabil 2000-3500) m³/h, iar presiunea sonoră este 51 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Rezultatul din încăpere depinde și de dimensionarea tubulaturii, viteza în grile, numărul de coturi, etanșare și eventualele elemente de atenuare. Rețeaua trebuie calculată astfel încât pierderile sale să rămână în limita disponibilă a ventilatorului.
Funcții selectate pentru control și exploatare
Modelul CHV-5SA280NK se integrează în controlul sistemului VRF, astfel încât temperatura și regimul de funcționare să poată fi coordonate cu celelalte unități interioare. Tipul controlerului și accesoriile se aleg separat, conform cerințelor proiectului.
Automatizarea trebuie să țină cont de programul clădirii, de scenariile de ocupare și de permisiunile utilizatorilor. Dotările opționale și accesoriile de control se confirmă din documentația sistemului VRF sau a controlerului ales.
Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 22.2 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 25x2.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.
Gabarit, alimentare și acces pentru intervenții

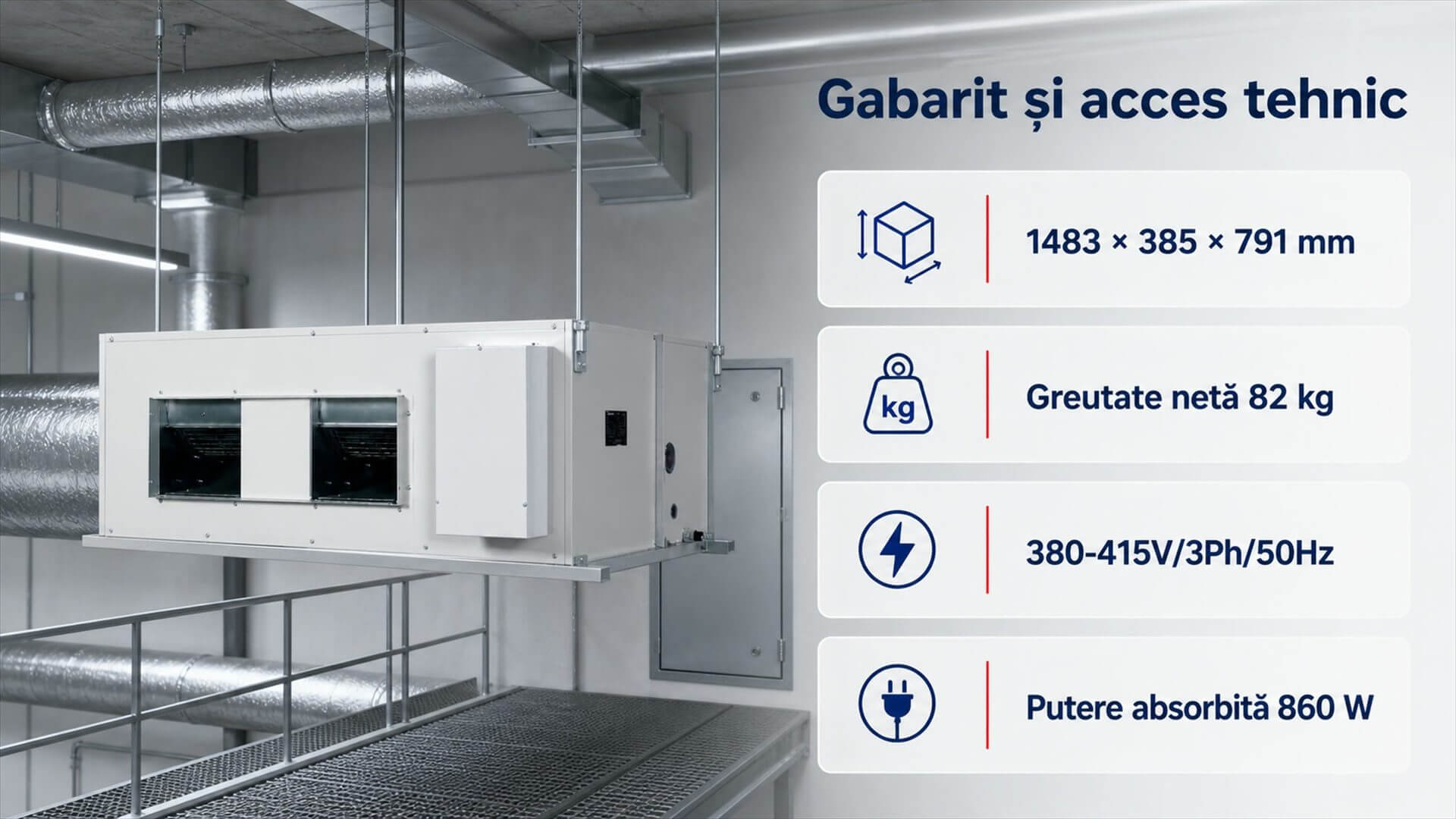

Unitatea are dimensiunile 1483 × 385 × 791 mm și o greutate netă de 82 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 380-415V/3Ph/50Hz, iar puterea absorbită este 860 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
