Cooper&Hunter CHV-5SW100NK2 - performanță nominală într-o configurație de perete
Cooper&Hunter CHV-5SW100NK2 oferă proiectantului o unitate interioară adaptată pentru montajul aparent pe perete, cu acces direct la unitate. Configurația este potrivită pentru camere de hotel, birouri și spații în care este preferată o instalare familiară și accesibilă, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 9.5 kW la răcire și 10.5 kW la încălzire, iar debitul de aer declarat este 1650/1100/900 m³/h. Datele nominale permit compararea modelului în cadrul seriei, în timp ce selecția finală rămâne legată de sarcina termică și de condițiile reale de montaj.
Configurație de perete pentru integrarea în spațiu
Pentru CHV-5SW100NK2, proiectarea pornește de la montajul aparent pe perete, cu acces direct la unitate și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — orientarea fluxului prin clapeta frontală și treptele ventilatorului — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
Unitatea trebuie să rămână accesibilă pentru verificarea filtrului, a tăvii de condens, a conexiunilor electrice și a componentelor frigorifice. Un acces prevăzut din faza de proiect reduce intervențiile asupra finisajelor.
Capacitate nominală pentru selecția în sistemul VRF
Capacitățile nominale ale modelului CHV-5SW100NK2 sunt 9.5 kW pentru răcire și 10.5 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
Proiectantul corelează sarcina sensibilă și latentă cu regimul de funcționare, condițiile exterioare și simultaneitatea sistemului. Astfel, modelul este ales ca parte a ansamblului VRF, nu doar după valoarea nominală din catalog.
Echilibru între debit și confort acustic
Debitul de aer este 1650/1100/900 m³/h, iar presiunea sonoră este 52/48/40 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.
Caracteristici constructive ale seriei
În configurația declarată pentru CHV-5SW100NK2 sunt menționate Valvă de Expansiune Electronică (EEV), Pornire Caldă, Baleiaj Vertical și Auto-Curățare. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Filtru cu Triplă Purificare, Panou Detașabil Lavabil, Funcționare Silențioasă, Wi-Fi (Opțional). Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.

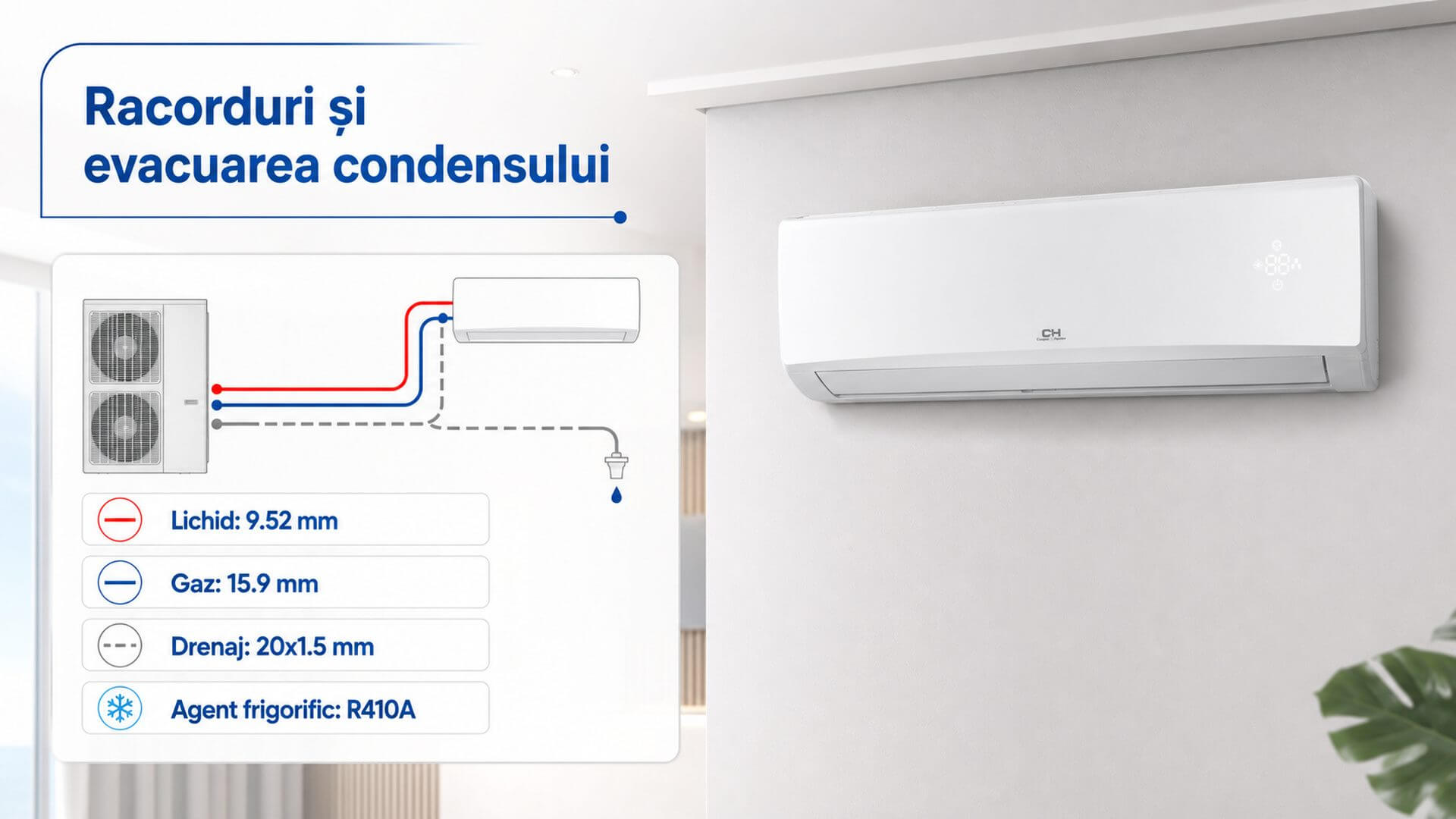

Racorduri frigorifice și evacuarea condensului
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 20x1.5 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

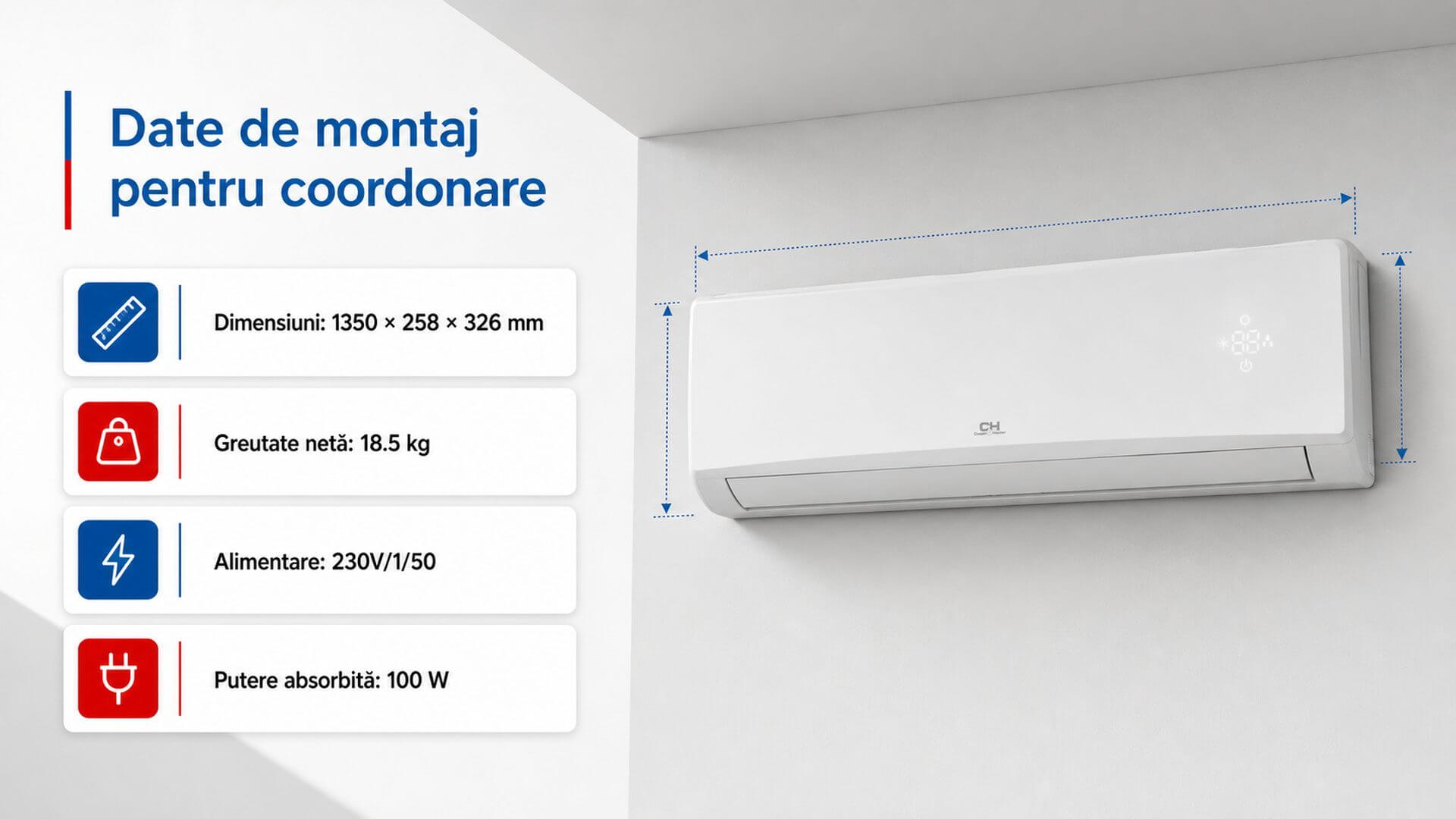

Date de montaj pentru coordonarea tehnică
Unitatea are dimensiunile 1350 × 258 × 326 mm și o greutate netă de 18.5 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 100 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
