Cooper&Hunter CHV-5SF71NK2 - unitate internă VRF pentru plafon sau pardoseală pentru integrare atentă în proiect
Cooper&Hunter CHV-5SF71NK2 susține climatizarea zonală printr-o construcție care permite alegerea între montajul sub plafon și cel la pardoseală. Configurația este potrivită pentru spații comerciale și încăperi cu cerințe flexibile de amplasare, cu condiția ca amplasarea, accesul tehnic și traseele instalației să fie stabilite înaintea montajului.
Modelul are o capacitate nominală de 7.1 kW la răcire și 8 kW la încălzire, iar debitul de aer declarat este 1400/1150/1000 m³/h. Alegerea modelului trebuie corelată cu necesarul calculat al încăperii, traseele frigorifice și modul în care va fi distribuit aerul.

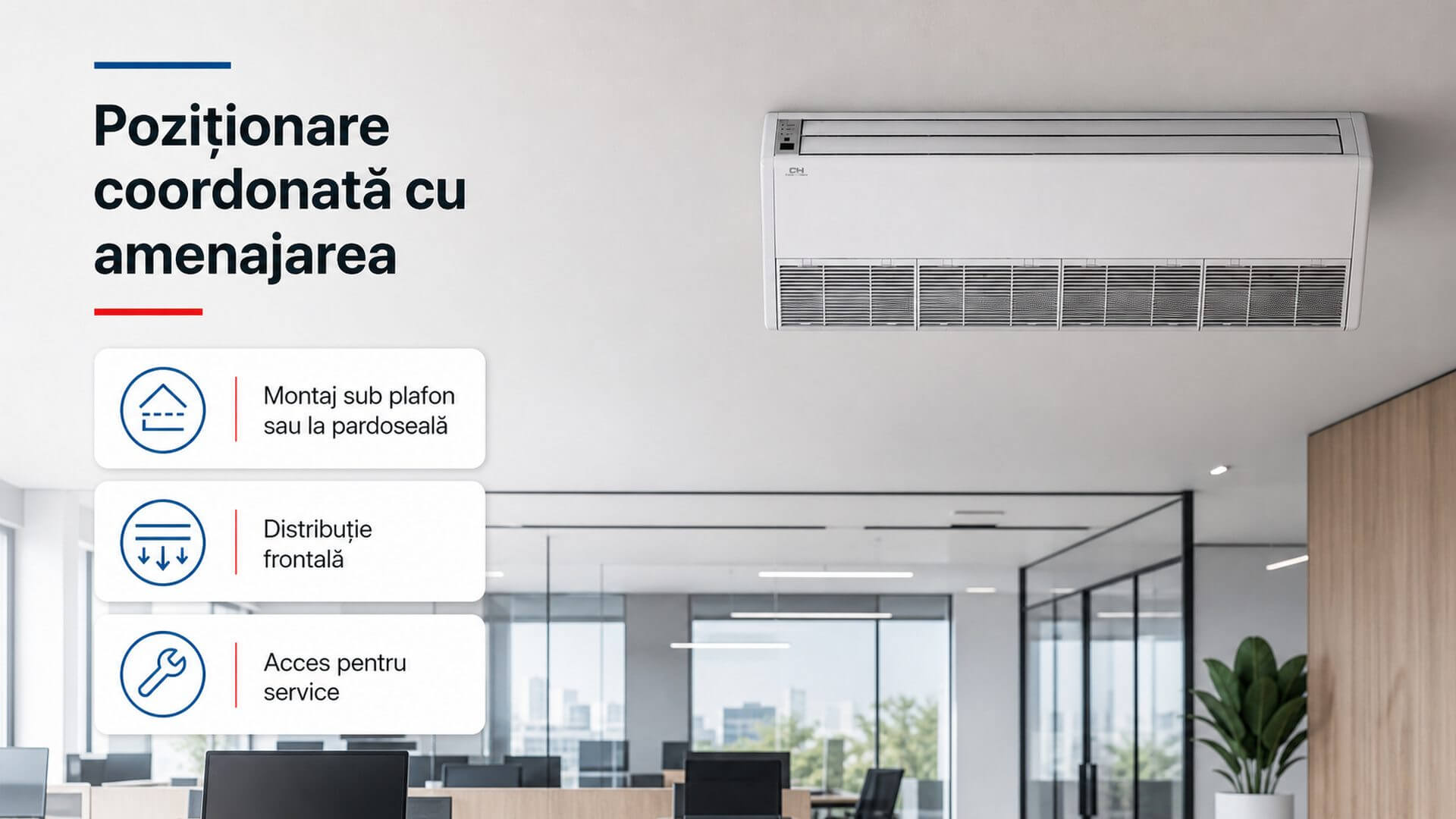

Poziționare și distribuție coordonate cu amenajarea
Pentru CHV-5SF71NK2, proiectarea pornește de la alegerea între montajul sub plafon și montajul vertical la pardoseală și de la rezervarea spațiului necesar racordurilor. Modul de distribuție — refularea frontală cu bătaie adaptată poziției de instalare — trebuie analizat în raport cu forma încăperii, poziția zonelor ocupate și obstacolele care pot devia jetul.
În jurul echipamentului se păstrează zonele de acces cerute pentru întreținere, iar refularea și returul nu trebuie obturate de mobilier sau elemente decorative. Coordonarea timpurie simplifică punerea în funcțiune.

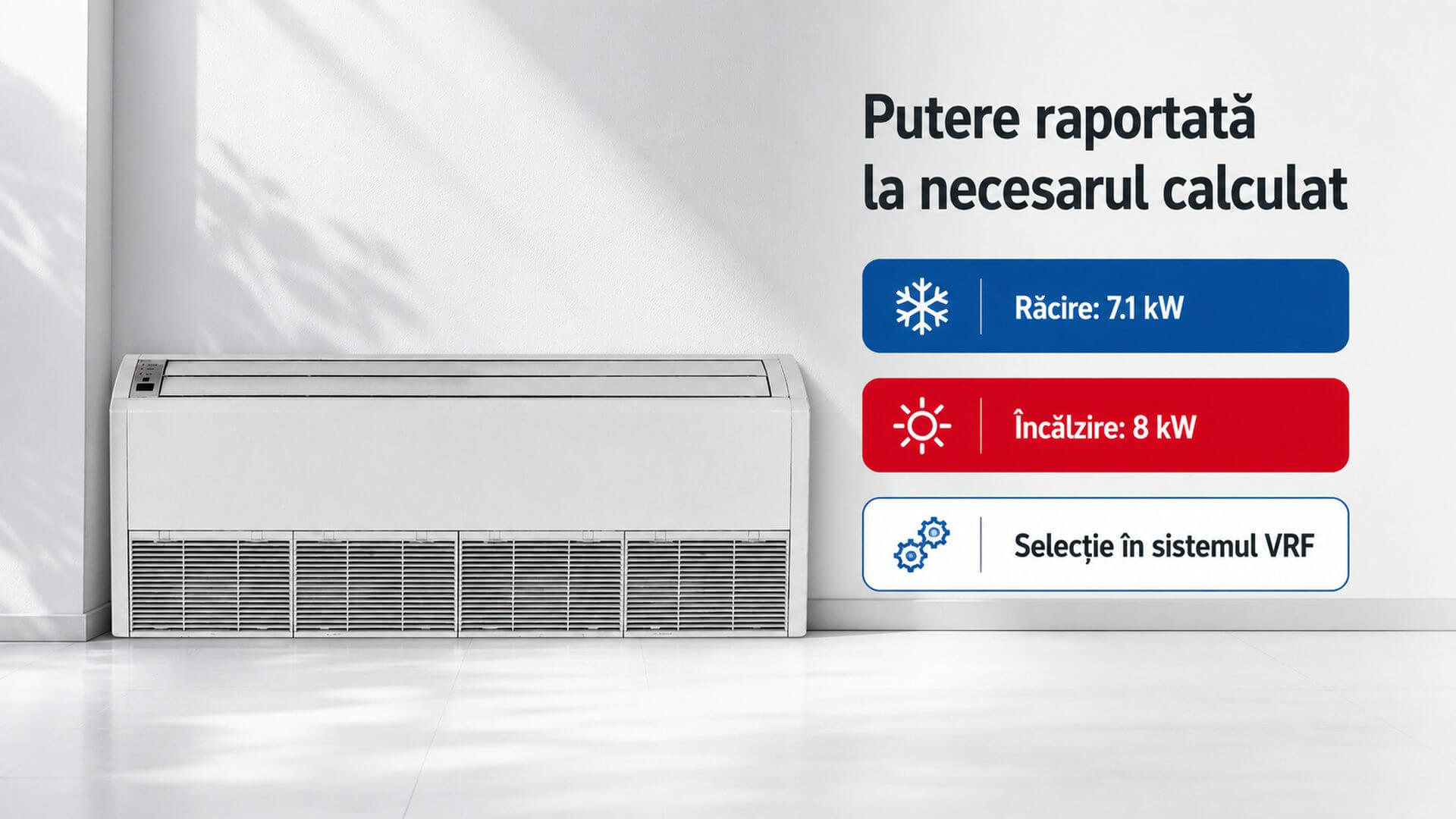

Putere termică raportată la necesarul calculat
Capacitățile nominale ale modelului CHV-5SF71NK2 sunt 7.1 kW pentru răcire și 8 kW pentru încălzire. Aceste valori sunt repere de selecție și nu reprezintă, singure, o recomandare pentru o anumită suprafață.
În exploatare, puterea disponibilă este influențată de condițiile sistemului și de modul de control. Calculul termic și verificarea combinațiilor admise rămân etapele care confirmă alegerea echipamentului.

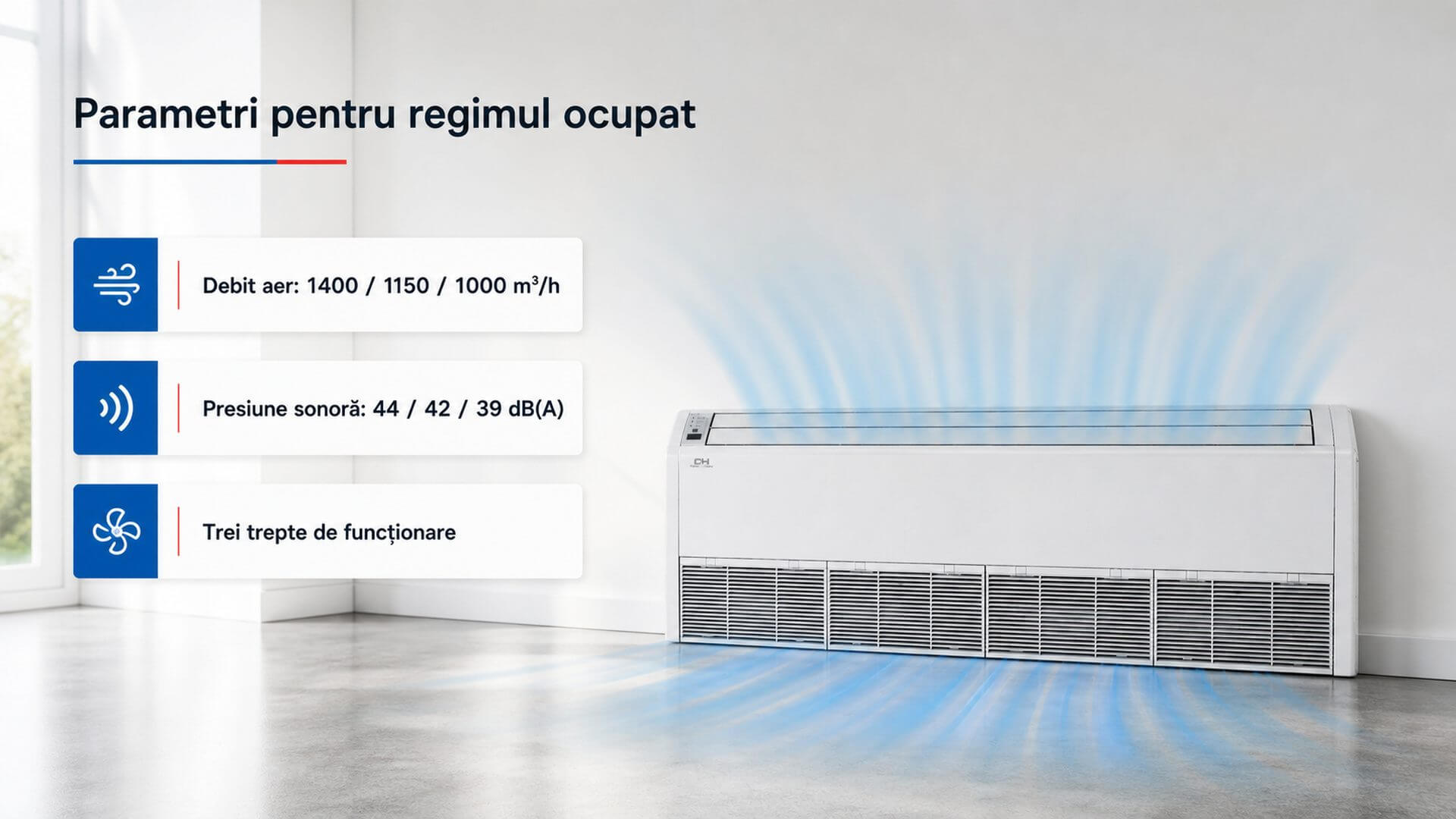

Parametri de ventilare pentru regimul ocupat
Debitul de aer este 1400/1150/1000 m³/h, iar presiunea sonoră este 44/42/39 dB(A), conform treptelor declarate pentru model. Selectarea vitezei permite adaptarea circulației după sarcina momentană și cerința de confort.
Percepția acustică este influențată de poziția unității, distanța față de zona ocupată, absorbția încăperii și treapta utilizată. O amplasare corectă evită curenții direcți și permite folosirea treptelor reduse după stabilizarea temperaturii.

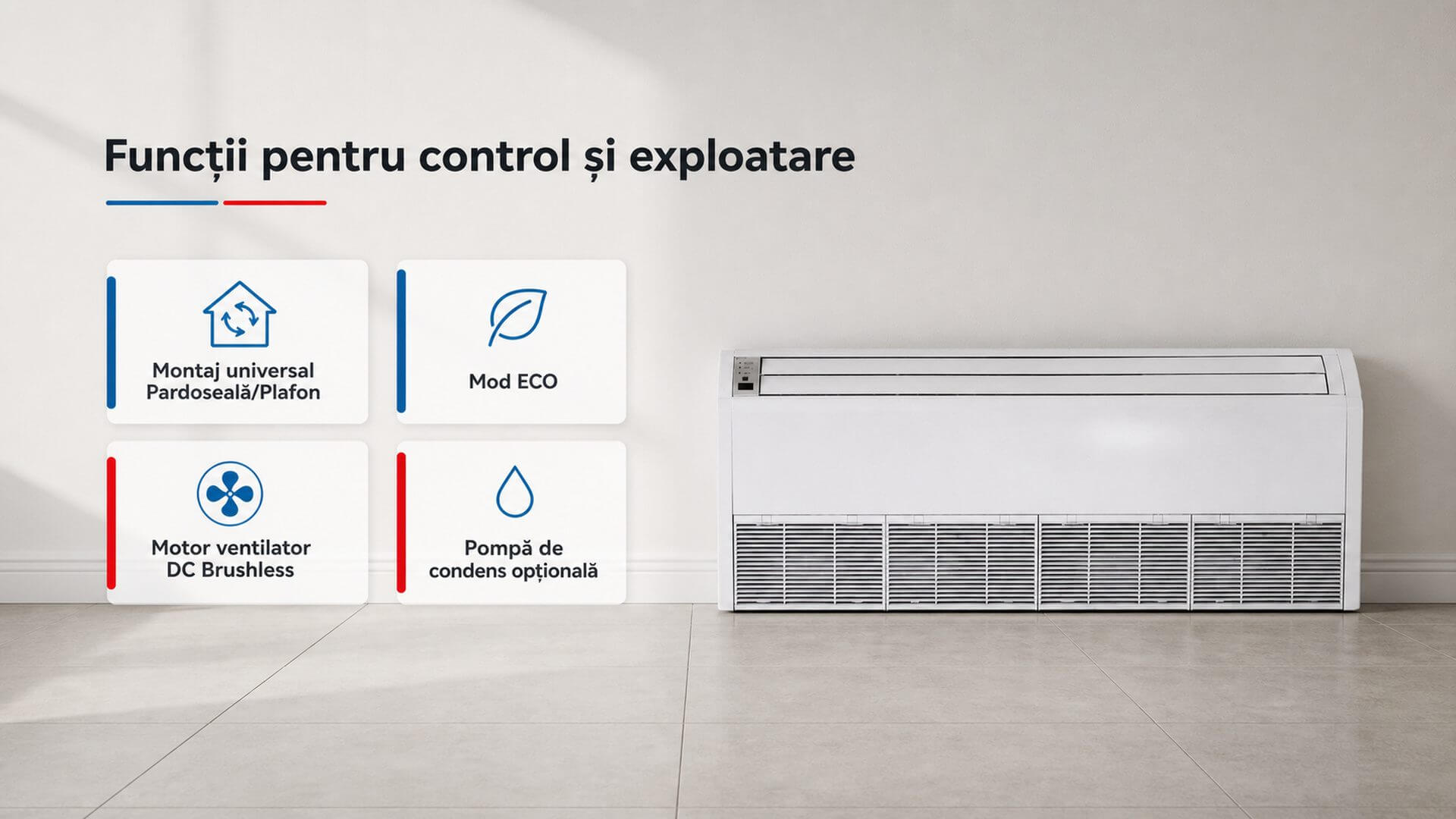

Funcții selectate pentru control și exploatare
În configurația declarată pentru CHV-5SF71NK2 sunt menționate Montaj Universal Pardoseală/Plafon, Pompă de Condens Opțională, Mod ECO și Economisire Energie la Răcire. Aceste funcții susțin reglarea și exploatarea unității fără a schimba necesitatea unei dimensionări corecte a sistemului.
Lista mai include Motor Ventilator DC Brushless, Telecomandă cu Iluminare, Optimizare Frecvență Compresor. Disponibilitatea accesoriilor și a opțiunilor trebuie confirmată la comandă, iar integrarea în controlul centralizat se face conform arhitecturii proiectului VRF.

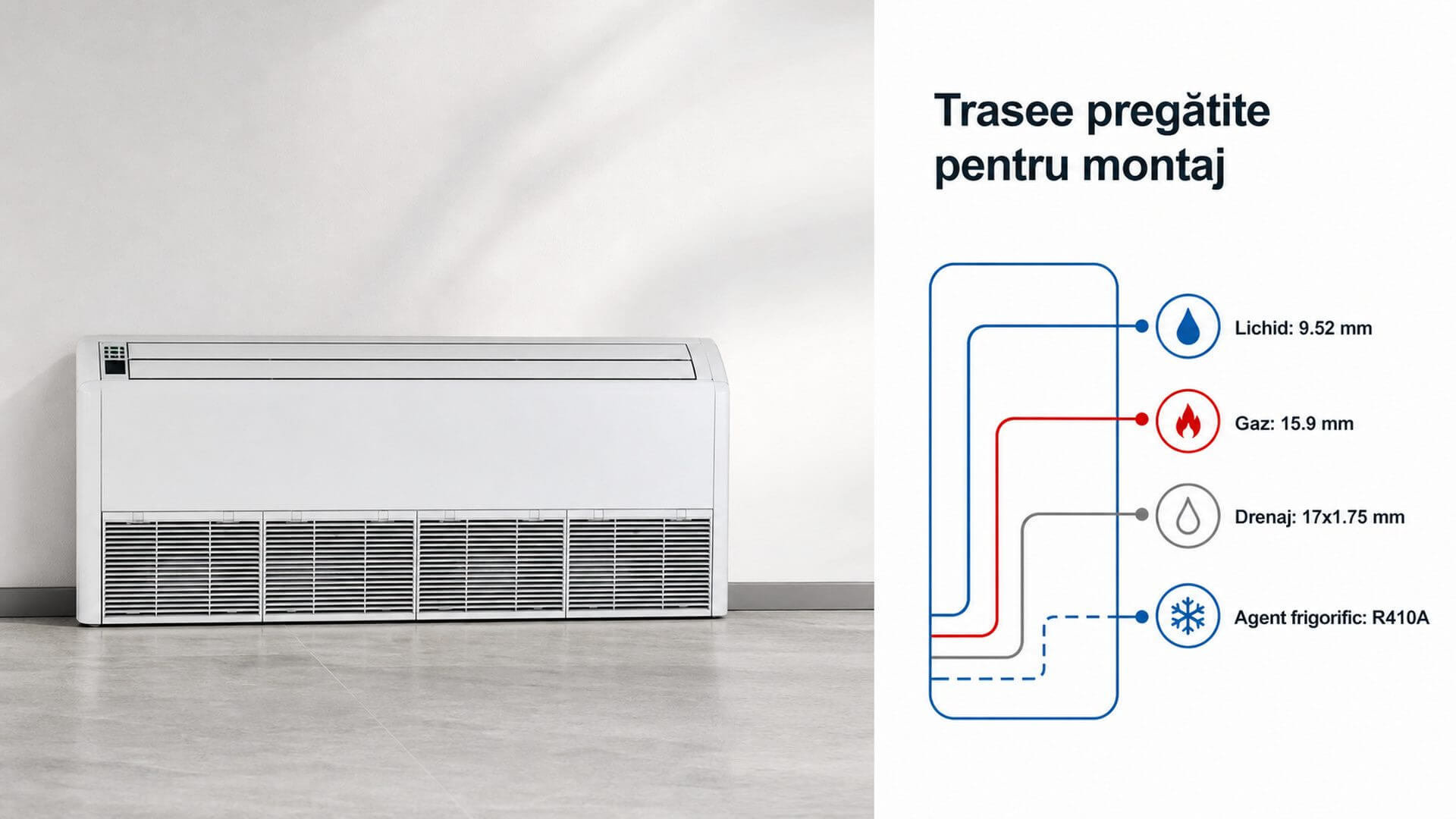

Trasee pregătite pentru agent frigorific și drenaj
Racordul de lichid are diametrul de 9.52 mm, iar racordul de gaz de 15.9 mm pentru agentul frigorific R410A. Diametrele, lungimile admise, diferențele de nivel și eventualele ramificații se verifică împreună cu cerințele unității exterioare.
Evacuarea condensului este prevăzută pentru un tub de 17x1.75 mm. Traseul se execută cu izolație, pantă și acces pentru curățare, iar funcționarea drenajului se testează înainte ca unitatea și conexiunile să fie mascate de finisaje.

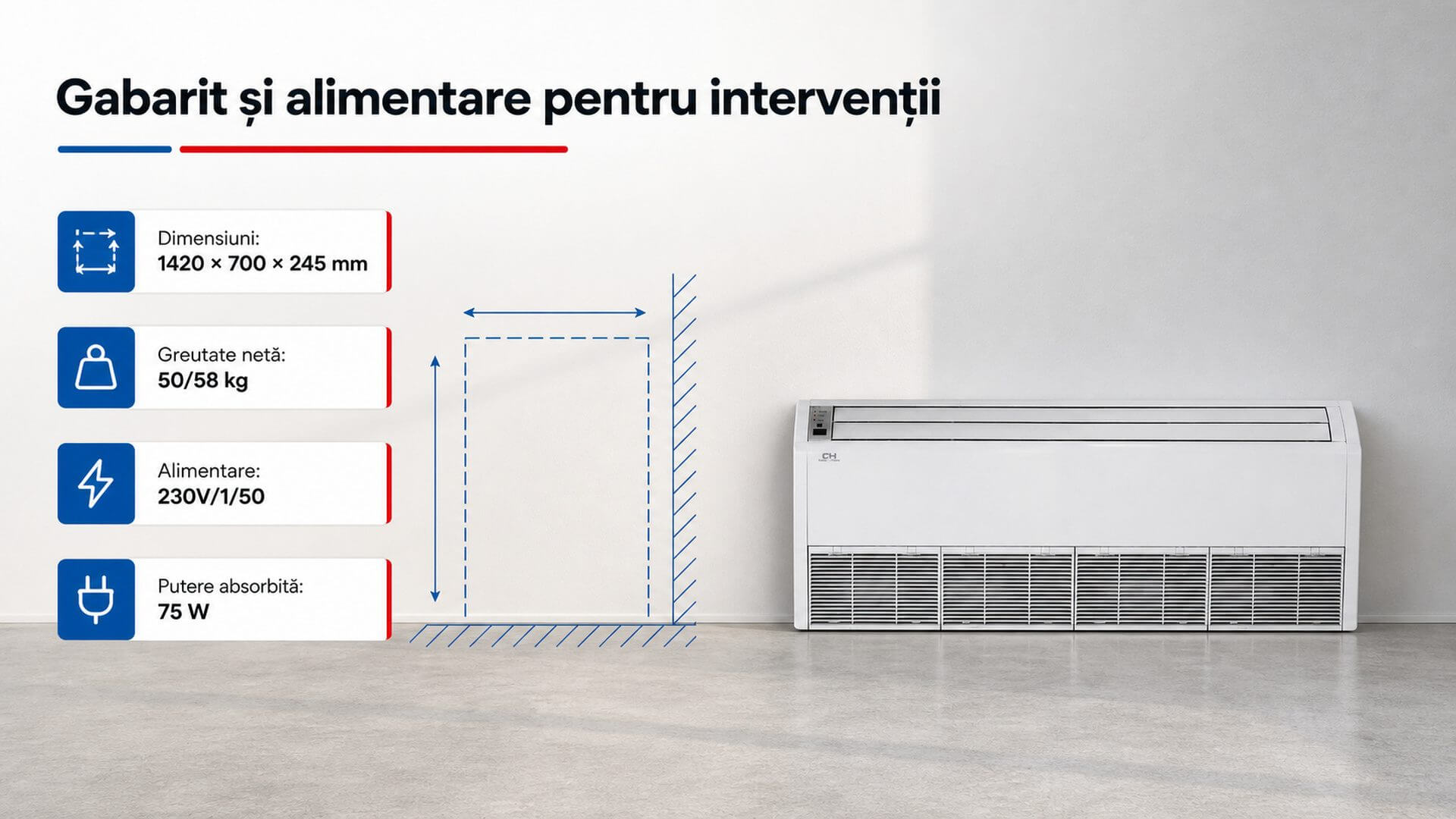

Gabarit, alimentare și acces pentru intervenții
Unitatea are dimensiunile 1420 × 700 × 245 mm și o greutate netă de 50/58 kg. Structura de susținere, golurile de acces și traseele trebuie raportate la aceste valori, inclusiv la spațiul necesar manevrării echipamentului.
Alimentarea declarată este 230V/1/50, iar puterea absorbită este 75 W. Circuitul electric, protecțiile și cablurile de comunicație se execută conform proiectului și documentației tehnice, cu posibilitatea de izolare a unității pentru operațiuni de service.
