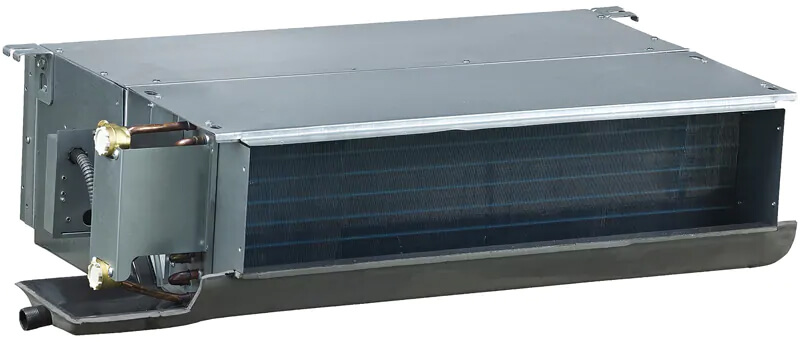

Cooper&Hunter CH-FDH50K2 - ventiloconvector ascuns pentru spații cu necesar termic intermediar
Cooper&Hunter CH-FDH50K2 oferă proiectantului libertatea de a poziționa refularea acolo unde distribuția aerului este mai eficientă. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 5.00 kW la răcire, 8.60 kW la încălzire și un debit de aer de 850/691/476 m³/h, modelul poate fi analizat pentru încăperi ample și zone de lucru cu necesar termic susținut. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.

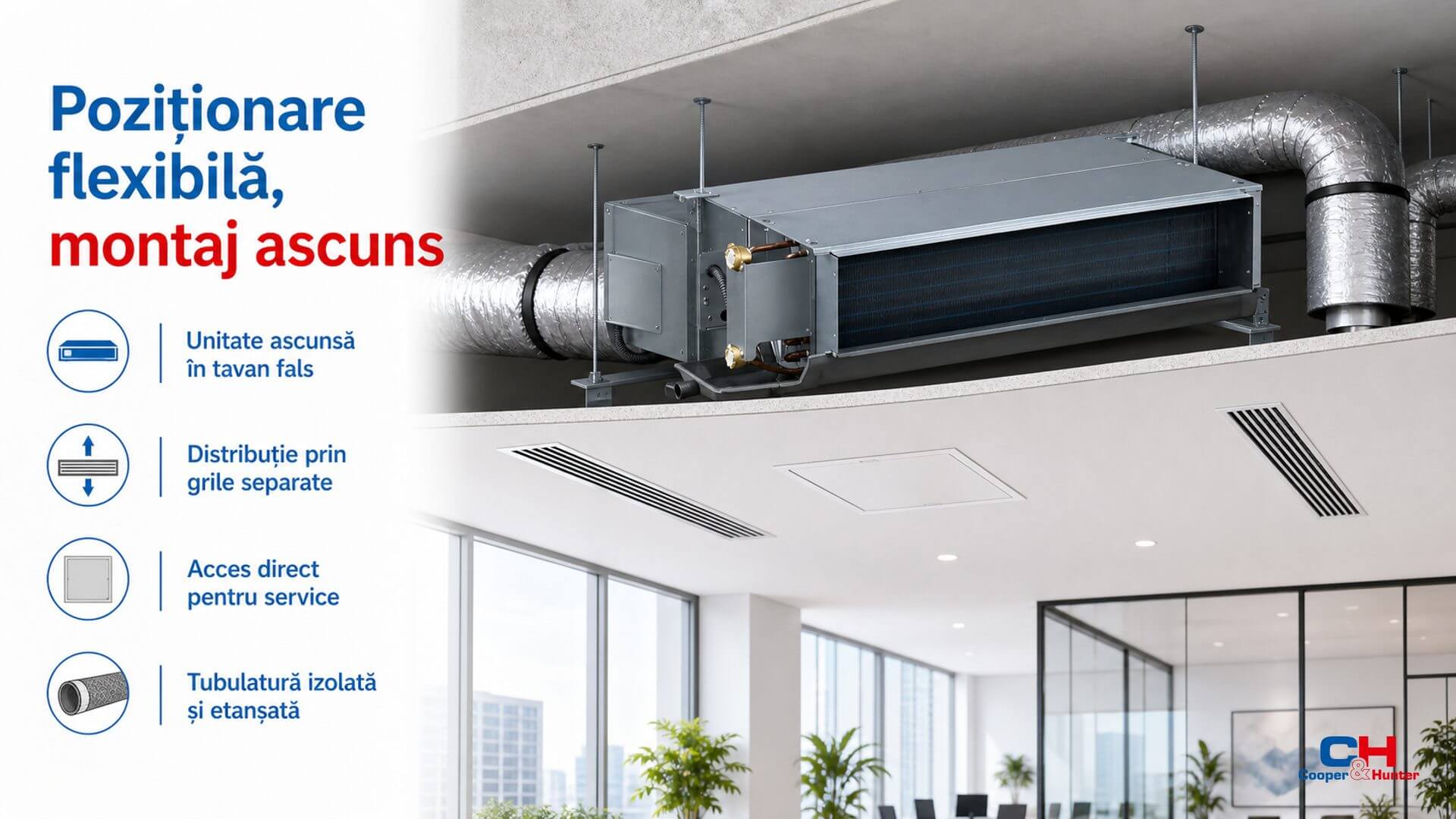

Poziționare flexibilă în spațiul tehnic
În aplicațiile deservite de CH-FDH50K2, montajul în tavanul fals păstrează unitatea în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Din perspectiva modelului CH-FDH50K2, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.

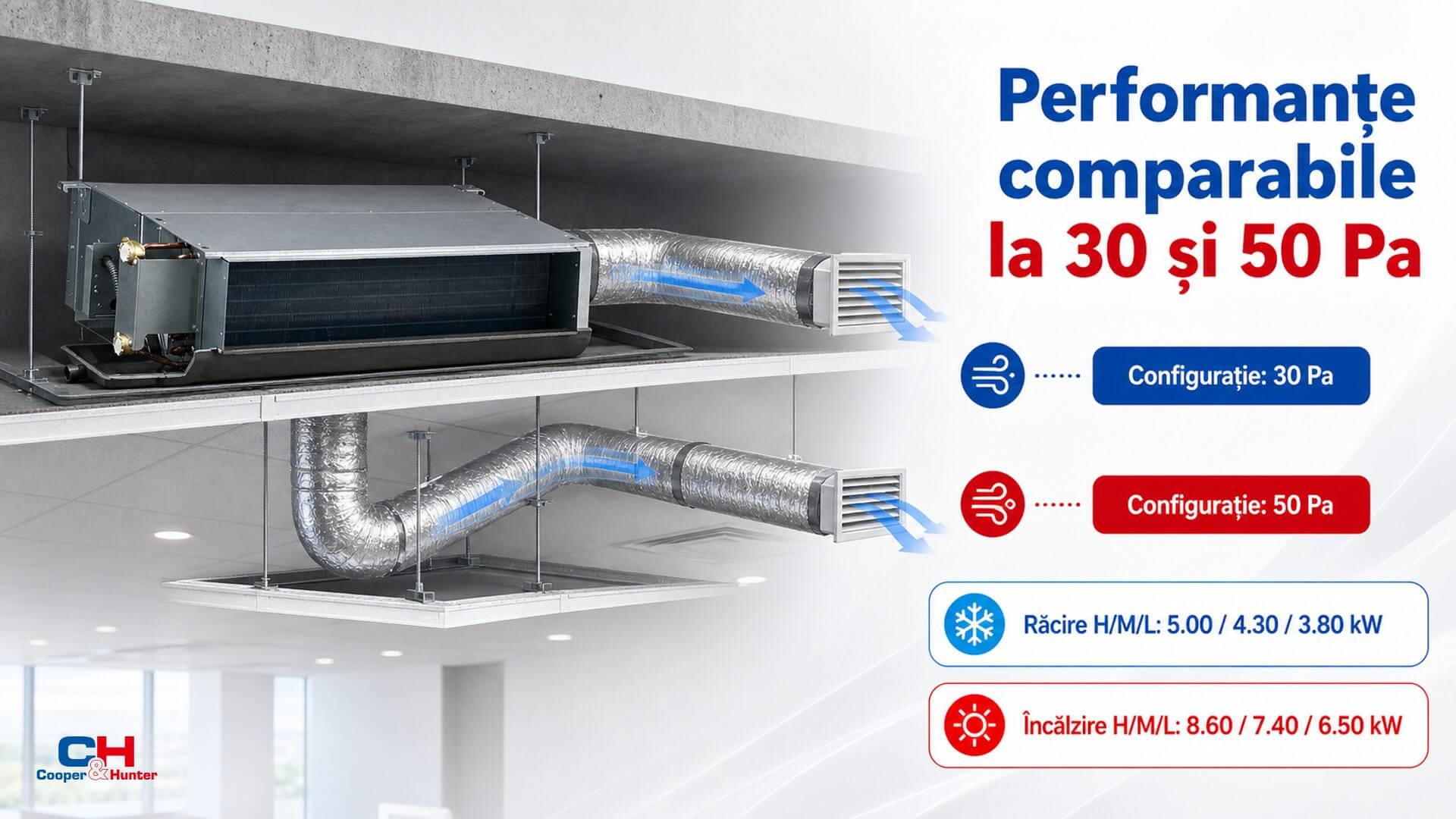

Performanțe comparabile la 30 și 50 Pa
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 5.00/4.30/3.80 kW la răcire și 8.60/7.40/6.50 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
În cazul modelului CH-FDH50K2, presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.

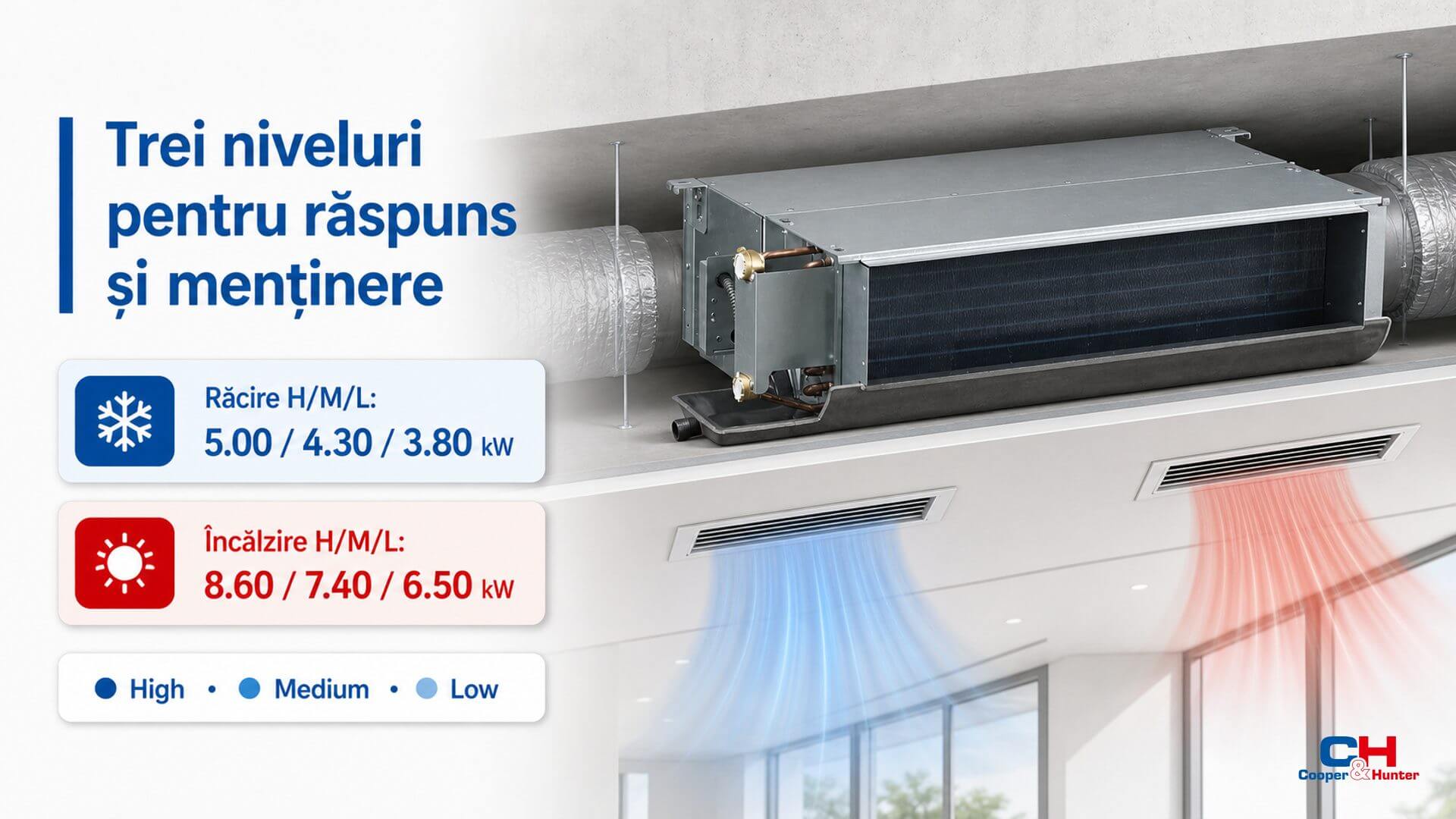

Trei niveluri pentru răspuns și menținere
Pe treptele High/Medium/Low, modelul furnizează 5.00/4.30/3.80 kW la răcire și 8.60/7.40/6.50 kW la încălzire.
În proiectarea cu CH-FDH50K2, treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.

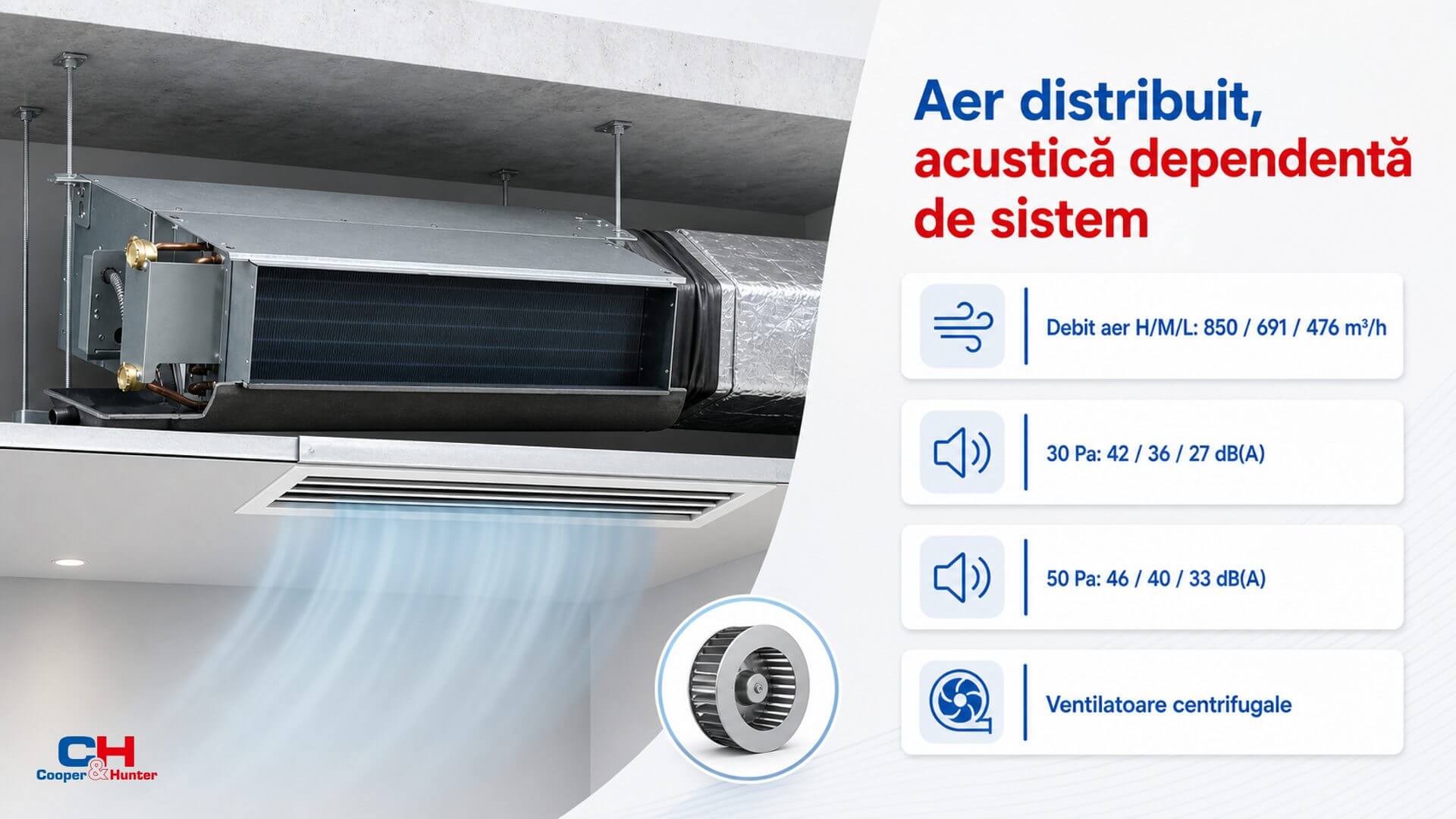

Aer distribuit prin tubulatură fără promisiuni acustice absolute
Debitul de aer este 850/691/476 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 42/36/27 dB(A), iar la 50 Pa 46/40/33 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
În exploatarea CH-FDH50K2, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.

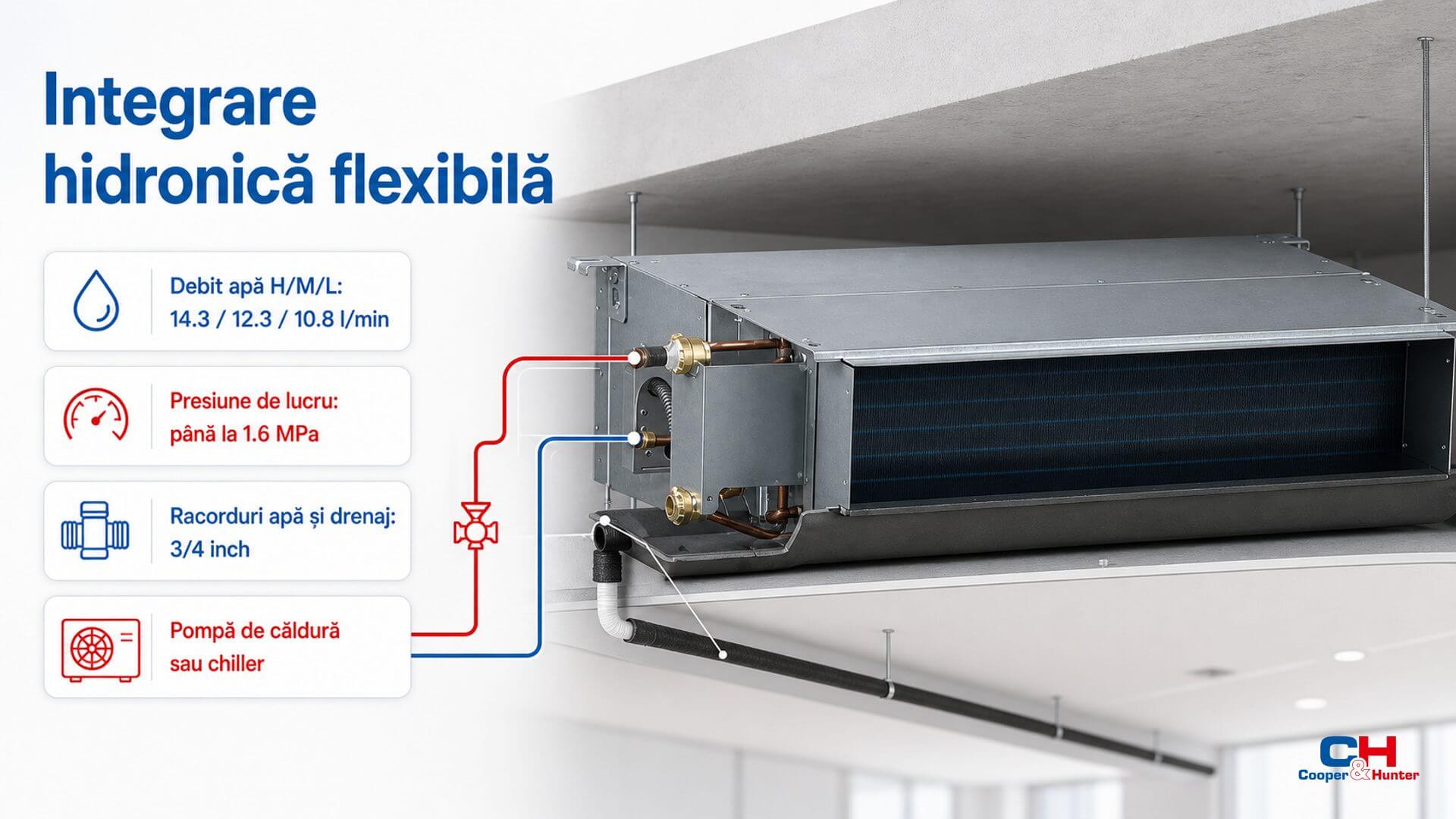

Integrare cu pompă de căldură sau chiller
Debitul de apă este 14.3/12.3/10.8 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
La integrarea modelului CH-FDH50K2, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.

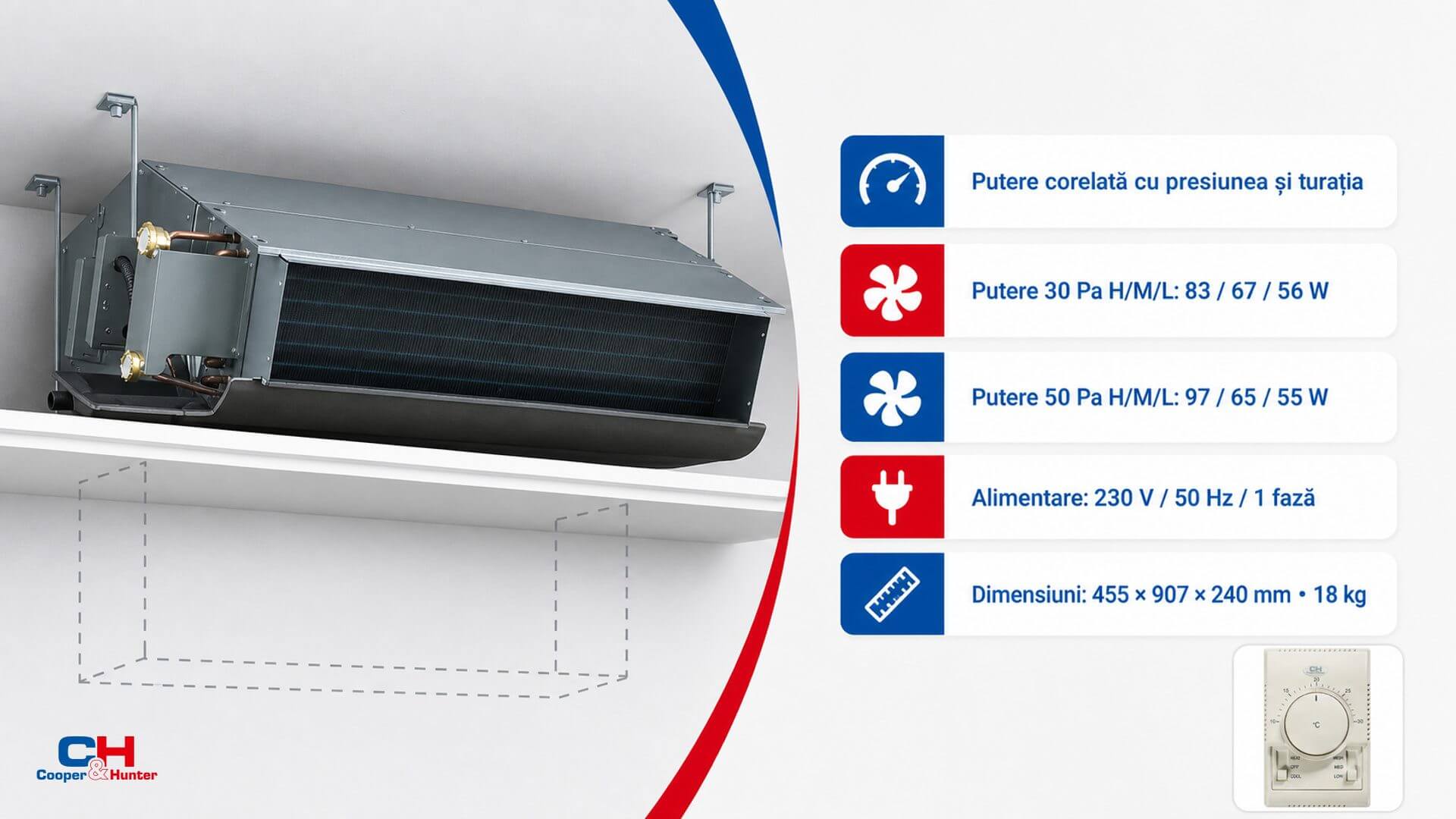

Putere absorbită legată de turație și presiune
La 30 Pa, puterea absorbită este 83/67/56 W, iar la 50 Pa 97/65/55 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 907 × 240 mm și are o greutate netă de 18 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
