Cooper&Hunter CH-FDH60K2 - unitate duct pentru debite de peste 1000 m³/h
Cooper&Hunter CH-FDH60K2 combină o construcție joasă cu presiunea necesară pentru trasee scurte și medii de tubulatură. Ventiloconvectorul funcționează cu apă rece sau caldă furnizată de o pompă de căldură ori de un chiller și nu trebuie confundat cu o unitate de aer condiționat cu agent frigorific în încăpere.
Cu 6.00 kW la răcire, 9.90 kW la încălzire și un debit de aer de 1020/826/571 m³/h, modelul poate fi analizat pentru zone open-space, spații comerciale și birouri mai mari. Selecția finală se face după necesarul calculat, presiunea tubulaturii și regimul de apă disponibil.
Carcasă compactă pentru debit de peste 1000 m³/h
Montajul în tavanul fals păstrează echipamentul în afara câmpului vizual și permite alegerea separată a grilelor. Poziția echipamentului trebuie să ofere acces la filtru, baterie, motor, cutia electrică și tava de condens după închiderea plafonului.
Pentru acest model, returul și refularea aerului se coordonează cu arhitectura încăperii, iar tubulatura trebuie izolată și etanșată. O trapă de service dimensionată corect reduce intervențiile distructive la operațiunile periodice de verificare.
Presiune disponibilă pentru grile și coturi
Modelul poate fi analizat la 30 sau 50 Pa. Capacitățile H/M/L rămân 6.00/5.00/4.60 kW la răcire și 9.90/8.30/7.60 kW la încălzire în ambele configurații, însă consumul și nivelul sonor se modifică odată cu presiunea.
Presiunea externă nu reprezintă capacitatea termică, ci resursa ventilatorului pentru deplasarea aerului prin rețea. Din acest motiv, selecția grilelor și a diametrelor de duct se realizează împreună cu punctul de funcționare al unității.
Capacitate de răcire și încălzire pe trepte
Pe treptele High/Medium/Low, modelul furnizează 6.00/5.00/4.60 kW la răcire și 9.90/8.30/7.60 kW la încălzire.
Treptele intermediare permit reducerea debitului după atingerea temperaturii dorite, păstrând o rezervă pentru pornire sau pentru perioadele cu sarcină mai mare. Nu este asociată o suprafață fixă, deoarece necesarul depinde de clădire și de condițiile de proiect.

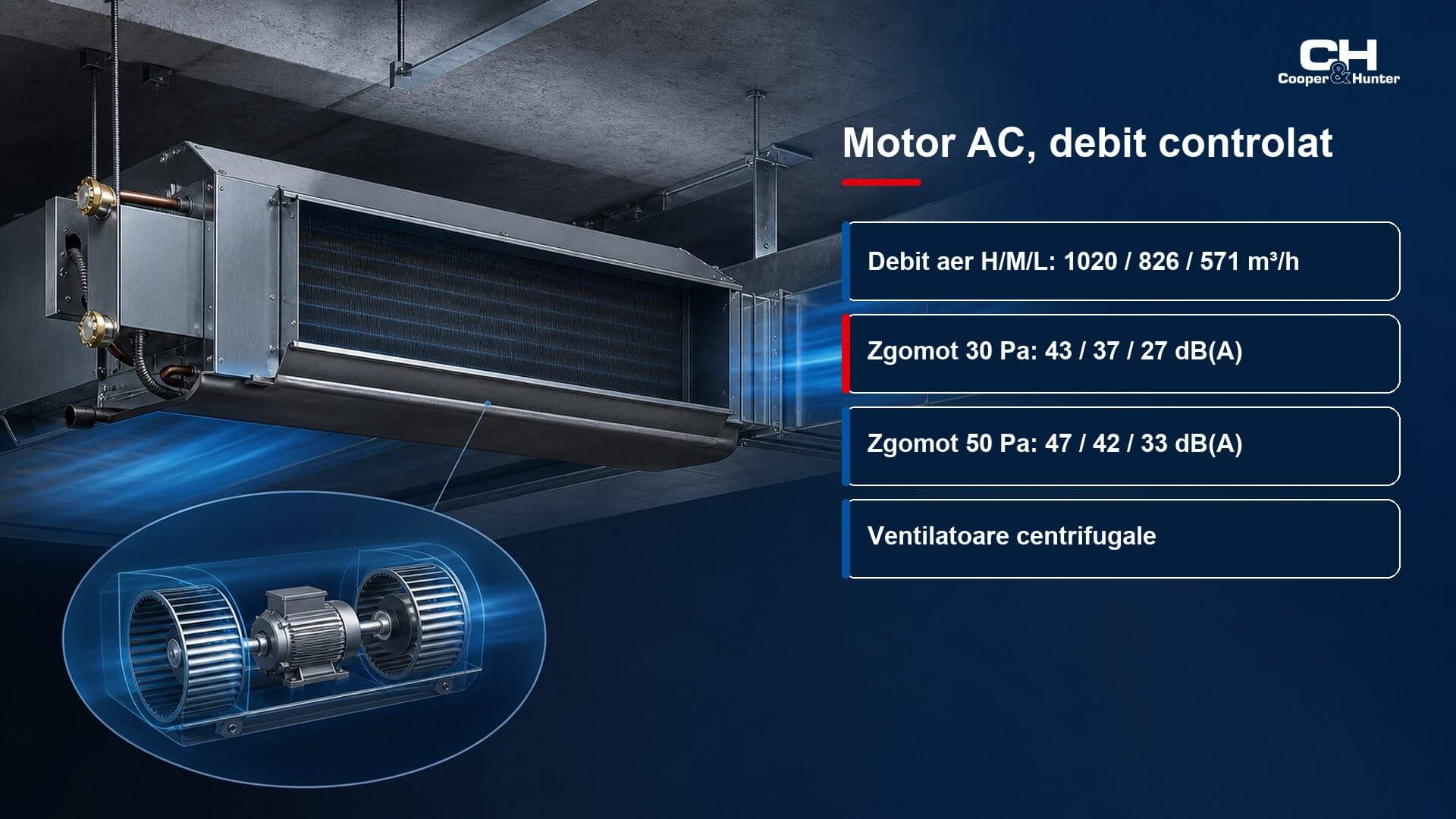

Motor AC și ventilatoare centrifugale
Debitul de aer este 1020/826/571 m³/h pe treptele High/Medium/Low. La 30 Pa, presiunea sonoră este 43/37/27 dB(A), iar la 50 Pa 47/42/33 dB(A); valorile trebuie citite în aceeași ordine H/M/L.
În această configurație, ventilatoarele centrifugale sunt potrivite pentru racordarea la duct, însă rezultatul acustic din încăpere depinde și de viteza aerului, atenuatoare, grile, izolarea tubulaturii și poziția unității față de zona ocupată.
Presiune de lucru de până la 1.6 MPa
Debitul de apă este 17.2/14.3/13.1 l/min pe treptele H/M/L, atât pentru configurația de 30 Pa, cât și pentru cea de 50 Pa. Unitatea acceptă o presiune de lucru de până la 1.6 MPa și folosește racorduri de apă și drenaj de 3/4 inch.
În aplicațiile deservite, în modul de răcire, evacuarea condensului trebuie prevăzută cu pantă, izolație și acces pentru curățare. Vana de control, pompa de circulație și logica sursei hidronice se tratează ca părți ale aceluiași sistem.
Gabarit și acces înaintea închiderii plafonului
La 30 Pa, puterea absorbită este 102/78/64 W, iar la 50 Pa 114/85/76 W, în ordinea H/M/L. Alimentarea este 230 V / 50 Hz / 1 fază; energia electrică deservește ventilatoarele și controlul.
Unitatea măsoară 455 × 1002 × 240 mm și are o greutate netă de 20.5 kg. Gabaritul, structura de susținere și traseele trebuie verificate înaintea închiderii plafonului, lăsând spațiul necesar întreținerii.
