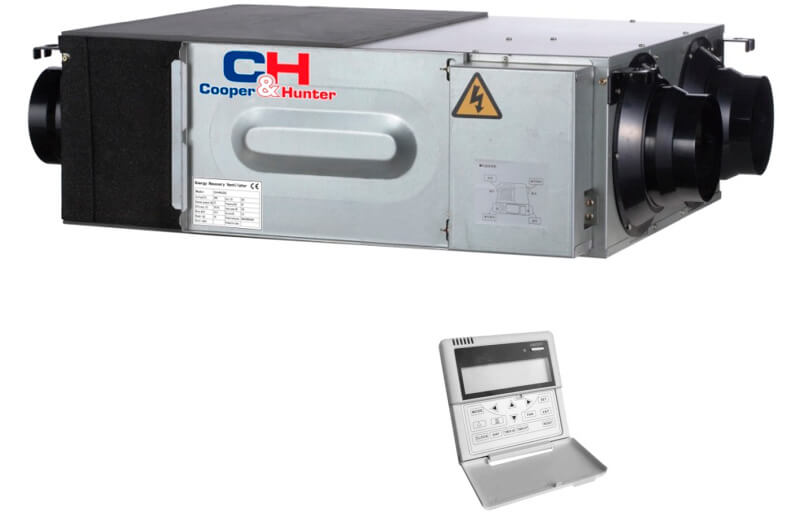

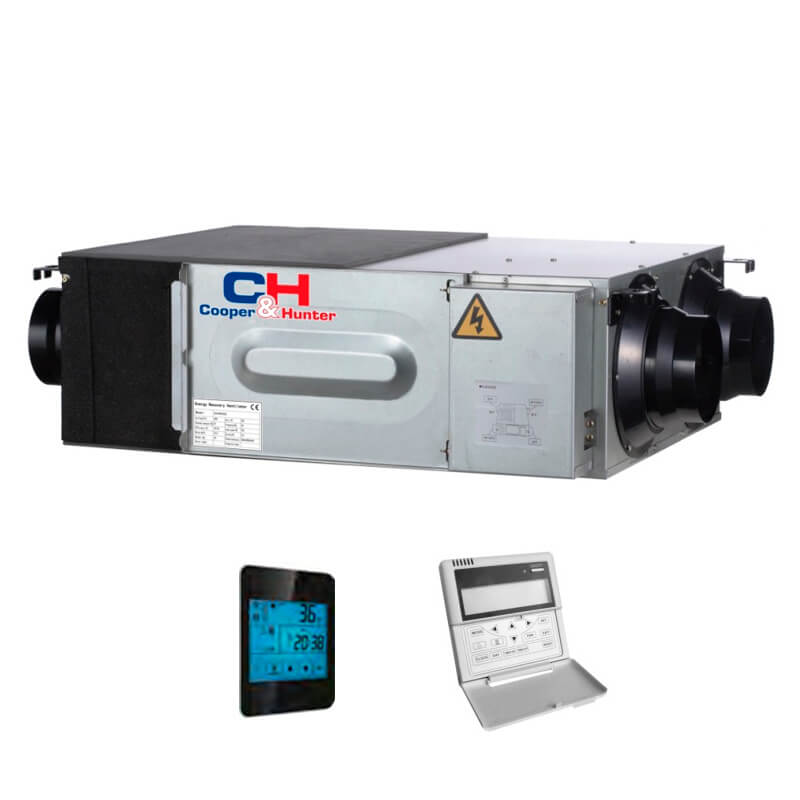

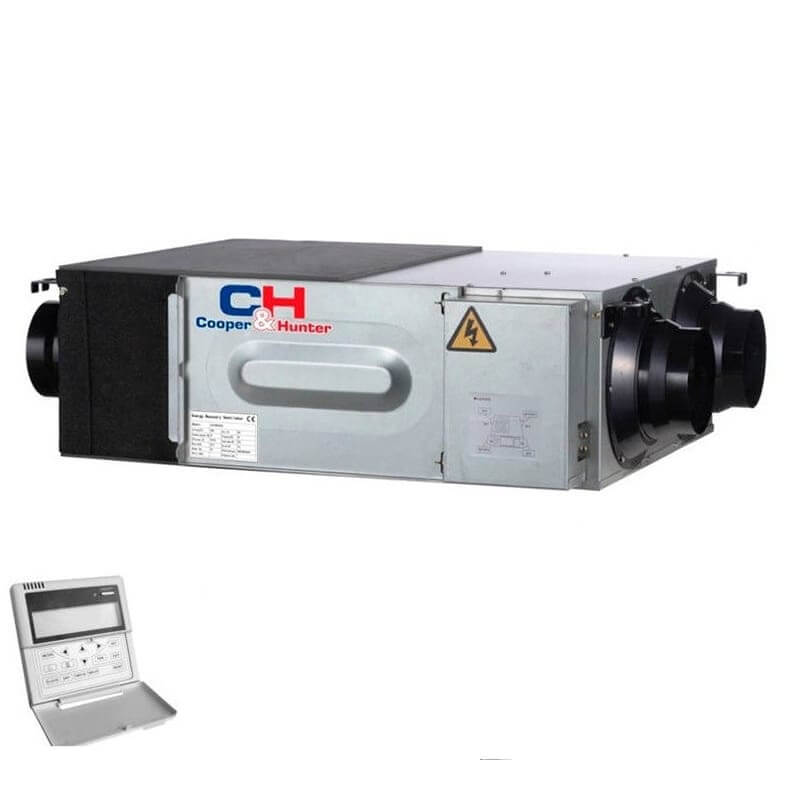

Centrală de tratare a aerului cu recuperare de căldură Cooper&Hunter seria KDC Inverter CH-HRV8KDC
CH-HRV8KDC este o unitate de ventilare cu recuperare de căldură pentru montaj ascuns la plafon. Debitul nominal de 800 m³/h și motoarele DC cu reglaj în 10 trepte permit adaptarea precisă a fluxurilor de introducere și evacuare.
Recuperatorul celulozic, bypass-ul automat, temporizatorul săptămânal și funcțiile de integrare oferă o bază tehnică pentru sisteme de ventilare echilibrată. Cu o eficiență de temperatură de 75%, o putere absorbită de 290 W și un nivel sonor de 35 dB(A), modelul poate fi coordonat riguros în proiect.
Debit de aer de 800 m³ pe oră pentru rețele de ventilație
Pentru coordonarea instalației, CH-HRV8KDC este dimensionată pentru un debit nominal de 800 m³/h și o presiune statică externă de 125 Pa. Aceste valori definesc capacitatea unității de a deplasa aerul prin rețeaua de conducte și trebuie corelate cu pierderile de sarcină ale filtrelor, grilelor și accesoriilor din proiect.
Prin extragerea aerului viciat și introducerea controlată a aerului proaspăt, sistemul susține o ventilare echilibrată în clădiri rezidențiale sau comerciale. Debitul se stabilește după numărul de utilizatori, destinația încăperilor și cerințele instalației, fără a supradimensiona inutil traseele.
Recuperare de temperatură de 75%
Pentru coordonarea instalației, eficiența de temperatură este 75%, iar eficiența entalpică declarată este 71% la încălzire și 65% la răcire. Recuperatorul celulozic cu schimbător paralel transferă energie între aerul evacuat și aerul proaspăt fără amestecarea directă a fluxurilor.
Recuperarea reduce energia pierdută prin ventilare și limitează variațiile bruște ale aerului introdus. Efectul este relevant mai ales în perioadele cu diferențe mari între temperatura exterioară și cea interioară, când aportul de aer proaspăt necondiționat ar solicita suplimentar instalația principală.
Motoare DC cu reglaj al ventilatoarelor în 10 trepte
Ventilatoarele sunt antrenate de motoare DC și permit reglaj în 10 trepte atât pe circuitul de introducere, cât și pe cel de evacuare. Domeniul larg de ajustare ajută la apropierea debitului real de necesarul clădirii și la echilibrarea celor două fluxuri după punerea în funcțiune.
Pentru coordonarea instalației, reglarea corectă a treptei, izolarea conductelor și utilizarea racordurilor flexibile unde proiectul o cere contribuie la controlul zgomotului transmis către spațiile ocupate. Puterea absorbită nominală a modelului este 290 W, iar nivelul de presiune sonoră declarat este 35 dB(A).
Integrare BMS și contacte externe pentru automatizare
Pentru coordonarea instalației, controlul standard include programare și, pentru modelele compatibile, integrare Modbus BMS. Sunt disponibile contacte pentru comandă externă, trecere la debit ridicat și oprire la semnal de incendiu, iar controlul CO₂ poate fi adăugat prin accesoriul dedicat menționat în documentația seriei.
Cablarea contactelor și a comunicației trebuie executată după schema de conexiuni a echipamentului, cu separarea circuitelor de putere și control și cu verificarea funcțiilor la recepție. Integrarea într-un sistem de management al clădirii facilitează monitorizarea stării și coordonarea programelor de ventilare cu ocuparea reală.
Bypass automat, temporizator săptămânal și dezghețare
Bypass-ul automat facilitează ocolirea schimbătorului atunci când condițiile exterioare sunt favorabile, iar temporizatorul săptămânal organizează funcționarea după programul clădirii. Funcția de dezghețare automată protejează schimbătorul în perioade reci și susține menținerea fluxului de aer.
Pentru coordonarea instalației, unitatea oferă și control pentru un încălzitor extern, alarmă de filtru, alarmă de defect și memorarea setărilor. Aceste funcții simplifică exploatarea, dar parametrii finali trebuie configurați la punerea în funcțiune în raport cu instalația, climatul local și strategia de automatizare.
Montaj coordonat pentru unitatea de 884 × 388 × 1322 mm și 71 kg
Montajul ascuns la plafon necesită puncte de suspendare dimensionate corect, spațiu pentru deschiderea panoului de service și acces la filtre și schimbător. Carcasa are dimensiunile de 884 × 388 × 1322 mm, masa netă este 71 kg, iar racordurile de aer au diametrul de 250 mm.
Pentru coordonarea instalației, alimentarea este 220–240 V / 50 Hz / 1 fază. Poziția unității trebuie coordonată cu traseele de introducere și evacuare, evacuarea condensului acolo unde configurația o impune și zonele de mentenanță; astfel, intervențiile periodice pot fi realizate fără demontarea altor elemente ale plafonului.
